【エコノミーシリーズ】 RoHS対応 六角支柱 両端めねじタイプ
- 数量スライド割引
- 値下げ
- 一部当日出荷可能
- 通常単価(税別)
- 150円～550円
- 税込単価
- 165円～605円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認するご注意
- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 本製品の表面処理はバレルメッキ方式です。外観に擦り傷が見られる場合がございます。ご了承ください。
- ねじ規格はねじとナットのはめ合い精度のみの保証になります。スパナ等の工具で締め付けをしていただきますようお願いいたします。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

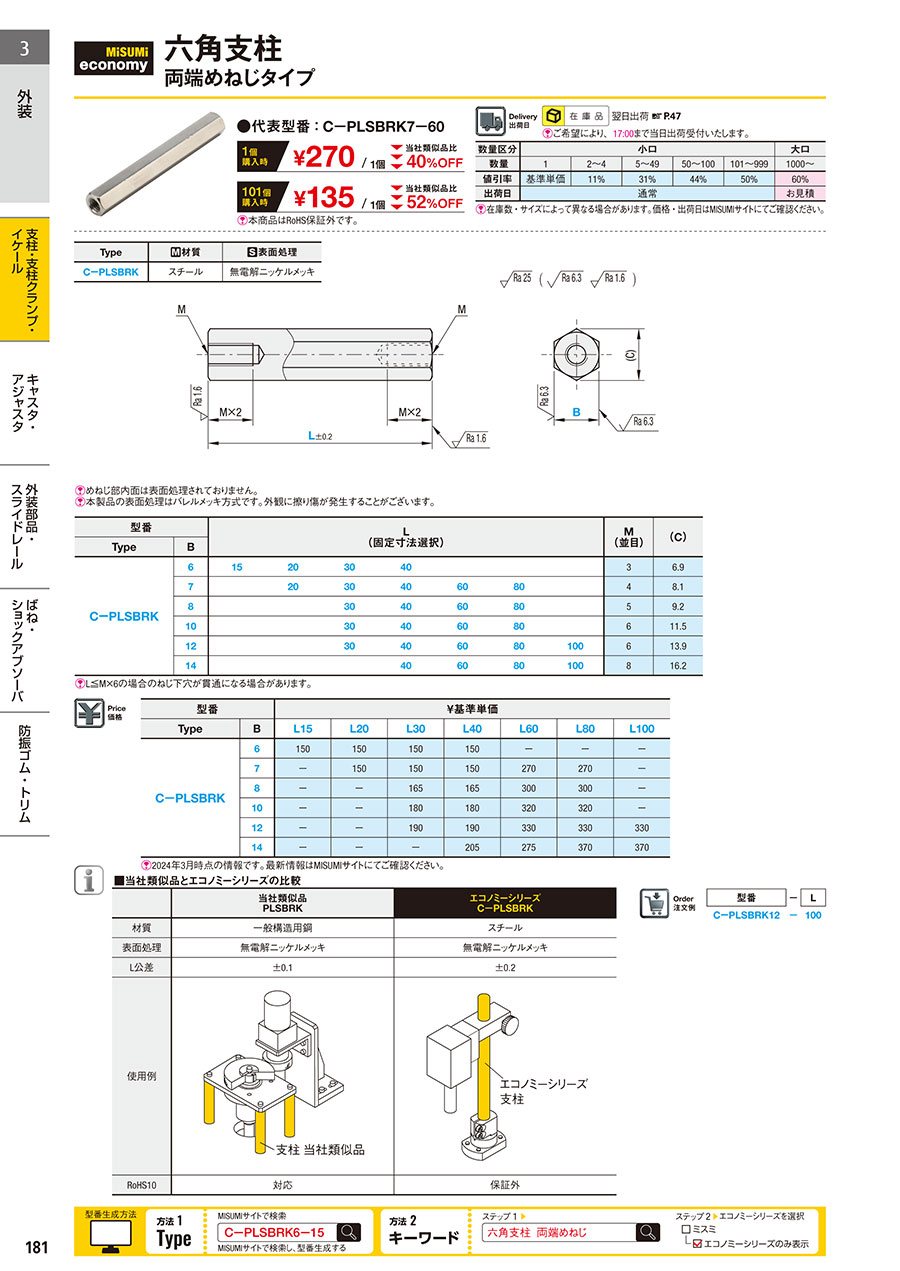

外形図・規格表
規格表
| 注文例 | 型式（Type·B） | - | L | |
| C-PLSBRK12 | - | 100 |
■材質規格
| Type | [ M ]材質 | [ S ]表面処理 |
| C-PLSBRK | スチール | 無電解ニッケルメッキ |
[ ! ]本製品の表面処理はバレルメッキ方式です。外観に擦り傷が見られる場合がございます。ご了承ください。
[ ! ]ねじ規格はねじとナットのはめ合い精度のみの保証になります。
| 型式 | L （固定寸法選択） | M （並目） | （C） | |||||||||
| Type | B | |||||||||||
| C-PLSBRK | 6 | 15 | 20 | 30 | 40 | 3 | 6.9 | |||||
| 7 | 20 | 30 | 40 | 60 | 80 | 4 | 8.1 | |||||
| 8 | 30 | 40 | 60 | 80 | 5 | 9.2 | ||||||
| 10 | 30 | 40 | 60 | 80 | 100 | 6 | 11.5 | |||||
| 12 | 30 | 40 | 60 | 80 | 100 | 150 | 200 | 6 | 13.9 | |||
| 14 | 40 | 60 | 80 | 100 | 150 | 200 | 8 | 16.2 | ||||
[ ! ]Ｌ寸公差は±0.2です。
※表内赤文字は24年12月に追加した商品です。
| 当社類似品 PLSBRK | エコノミーシリーズ C-PLSBRK | |
| 材質 | 一般構造用鋼 | スチール |
| 表面処理 | 無電解ニッケルメッキ | 無電解ニッケルメッキ |
| L公差 | ±0.1 | ±0.2 |
| 使用例 |  |  |
| RoHS10 | 対応 | 対応 |
※エコノミーシリーズはバレルメッキ法で表面処理を行っているため、擦り傷が見られる場合がございます。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ￥基準単価 | |||||||||
| Type | B | L15 | L20 | L30 | L40 | L60 | L80 | L100 | L150 | L200 |
| C－PLSBRK | 6 | 150 | 150 | 150 | 150 | ー | ー | ー | ー | ー |
| 7 | ー | 150 | 150 | 150 | 270 | 270 | ー | ー | ー | |
| 8 | ー | ー | 165 | 165 | 300 | 300 | ー | ー | ー | |
| 10 | ー | ー | 180 | 180 | 320 | 320 | 320 | ー | ー | |
| 12 | ー | ー | 190 | 190 | 330 | 330 | 330 | 440 | 490 | |
| 14 | ー | ー | ー | 205 | 275 | 370 | 370 | 500 | 550 | |
機能説明：
引き込みコンベヤは省スペース形で駆動設備不要のコンベアです。
機能：引き込み機構とコロコンローラの組み合わせで、駆動設備なしの状態で搬送ができます。近接センサーで検知することで、設備の作業効率を向上させます。底部にスペースがなく、手が入りにくい狭いスペースでの作業に適しています。
機構における支柱の働き
①支柱は機構の中で連結部品を締め付けるために使用され、上部にある全てのワークの重量を支え、機構の安定性をアップさせます。
②このような機構は狭いスペースでよく使用されるため、締付が簡単な支柱を採用することで、設備の据え付けやメンテナンスが容易になります。
支柱で一般的に使うトルク法で締付けます。ボルトの締付は締め付けトルク範囲内で行ってください。トルクが大きすぎると、ねじが破断する恐れがあります。
■円形支柱/六角支柱の使用について
・特長：六角支柱は円形支柱よりもスパナをかける箇所が多く、近くにワークがあってもスパナをかける面が60°毎に現れます。
円形支柱を使用する場合、スパナをかけて回すスペース確保が必要です。
スパナを六角支柱にかけた場合
スパナを円形支柱にかけた場合
自動化、電子電器、通信などの領域で広く使われています。
特長２．材質はスチールで、ニッケルメッキ処理が施されているため、高い防錆性を有しています。
特長３．連結、締付、支持、仕切りなど幅広い用途で各種筐体機構に使用できます。
■塩水噴霧試験報告
■エコノミーシリーズ
材質：スチール
表面処理：ニッケルメッキ
メッキ厚：2～3µm
試験結果：目立つ錆は発生せず
 |  |
| 試験前 | 試験後 |
■当社類似品
材質：SS400
表面処理：ニッケルメッキ
メッキ厚：2～3µm
試験結果：目立つ錆は発生せず
 |  |
| 試験前 | 試験後 |
試験方法：標準のASTM B117試験方法に従って腐食試験を行う
試験条件：①塩水噴霧試験（5%NaCl 35℃）
②塩水の体積1.0～2.0ml/hr
③塩水のpH値6.5～7.2
※試験データは弊社試験結果で、参考値になります。
■エコノミーシリーズ商品はねじに逃げ溝付きで、見た目がきれい
| エコノミーシリーズ |
| 特長①：おねじ逃げ溝付きで、ねじを最後までねじ込むことができます。 特長②：端面がバリ取り加工されているため、外観がきれいです。 製品例
|
| 【エコノミーシリーズ】 支柱クランプ 同径直交/異径直交タイプ | 【エコノミーシリーズ】 金属ワッシャ 並級 | 【エコノミーシリーズ】 円形支柱 両端めねじタイプ | ||
 |  |  | ||
| 代表型番:C-ALKDE8 | 代表型番:C-WSSA6-3-1 | 代表型番:C-PETR6-20 | ||
| 特徴：低単価、省スペース | 特徴：低単価、バリエーション豊富 | 特徴：低単価、バリエーション豊富 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
|
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
|
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
|
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
|
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 9日目〜 |
|
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
440円 ( 484円 ) | 9日目〜 |
|
490円 ( 539円 ) | 9日目〜 |
|
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
|
275円 ( 303円 ) | 9日目〜 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
500円 ( 550円 ) | 9日目〜 |
|
550円 ( 605円 ) | 9日目〜 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 本製品の表面処理はバレルメッキ方式です。外観に擦り傷が見られる場合がございます。ご了承ください。
- ねじ規格はねじとナットのはめ合い精度のみの保証になります。スパナ等の工具で締め付けをしていただきますようお願いいたします。
- 当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
