ヘリカルラックギア L寸指定タイプ（片端面加工品）
- 通常単価(税別)
- -
- 税込単価
- -
特長ヘリカルラックギアはストレートラックギアに比べ、かみ合い率が上がることによ...
詳細情報を確認する
未確定：候補が10型番あります。

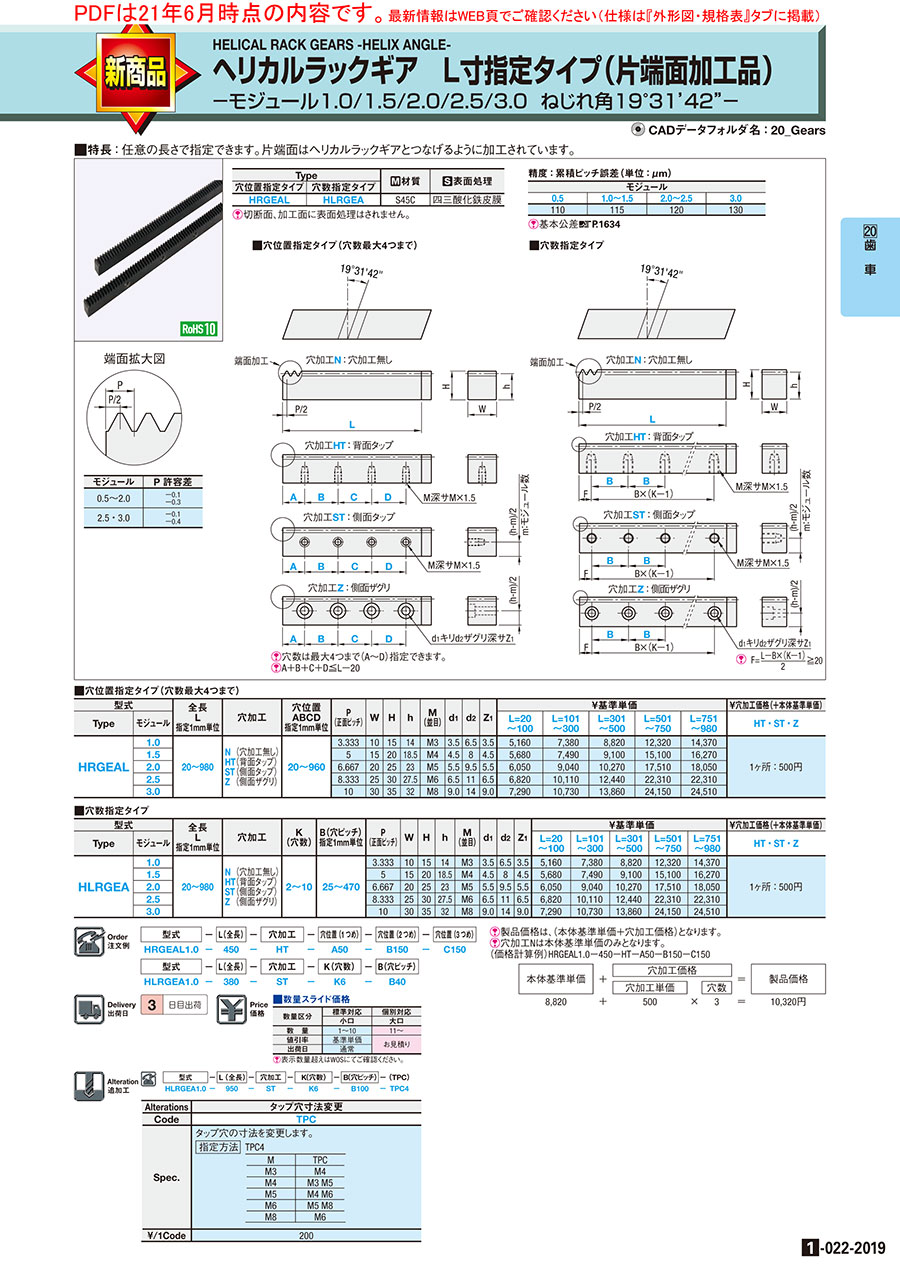

外形図・規格表
穴加工N：穴加工無し
穴加工N：穴加工無し
穴加工HT：背面タップ
穴加工HT：背面タップ
穴加工ST：側面タップ
穴加工ST：側面タップ
穴加工Z：側面ザグリ
穴加工Z：側面ザグリ
| ■穴位置指定タイプ（穴数最大4つまで） | ■穴数指定タイプ | |||||
|  |  | ||||
端面拡大図
| ||||||
| [ ! ]穴数は最大4つまで（A～D）指定できます。 [ ! ]A＋B＋C＋D≦L－20 | [ ! ] F＝ L－B×(K－1)2 ≧20 | |||||
| Type | [ M ]材質 | [ S ]表面処理 | |
| 穴位置指定タイプ | 穴数指定タイプ | ||
| HRGEAL | HLRGEA | S45C | 四三酸化鉄皮膜 |
規格表
| 型式 | − | L | − | 穴加工 | − | 穴位置(1つめ) | − | 穴位置(2つめ) | − | 穴位置(3つめ) |
| HRGEAL1.0 | − | 450 | − | HT | − | A50 | − | B150 | − | C150 |
| 型式 | − | L | − | 穴加工 | − | K(穴数) | − | B(穴ピッチ) |
| HLRGEA1.0 | − | 380 | − | ST | − | K6 | − | B40 |
■穴位置指定タイプ（穴数最大4つまで）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■穴数指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
製品価格は、（本体基準単価＋穴加工価格）となります。
[ ! ]穴加工Nは本体基準単価のみとなります。
（価格計算例）HRGEAL1.0－450－HT－A50－B150－C150
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 全長 L 指定1mm単位 | 穴加工 | 穴位置 ABCD 指定1mm単位 | P (正面ピッチ) | W | H | h | M (並目) | d1 | d2 | Z1 | ￥基準単価 | ￥穴加工価格 (＋本体基準単価) | |||||
| Type | モジュール | L=20 ～100 | L=101 ～300 | L=301 ～500 | L=501 ～750 | L=751 ～980 | HT・ST・Z | |||||||||||
| HRGEAL | 1.0 | 20～980 | N (穴加工無し) HT(背面タップ) ST(側面タップ) Z (側面ザグリ) | 20～960 | 3.333 | 10 | 15 | 14 | M3 | 3.5 | 6.5 | 3.5 | 5,420 | 7,750 | 9,260 | 12,940 | 15,090 | 1ヶ所：500円 |
| 1.5 | 5 | 15 | 20 | 18.5 | M4 | 4.5 | 8 | 4.5 | 5,960 | 7,860 | 9,560 | 15,860 | 17,080 | |||||
| 2.0 | 6.667 | 20 | 25 | 23 | M5 | 5.5 | 9.5 | 5.5 | 6,350 | 9,490 | 10,780 | 18,390 | 18,950 | |||||
| 2.5 | 8.333 | 25 | 30 | 27.5 | M6 | 6.5 | 11 | 6.5 | 7,160 | 10,620 | 13,060 | 23,430 | 23,430 | |||||
| 3.0 | 10 | 30 | 35 | 32 | M8 | 9.0 | 14 | 9.0 | 7,650 | 11,270 | 14,550 | 25,360 | 25,740 | |||||
■穴数指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 全長 L 指定1mm単位 | 穴加工 | K (穴数) | B(穴ピッチ) 指定1mm単位 | P (正面ピッチ) | W | H | h | M (並目) | d1 | d2 | Z1 | ￥基準単価 | ￥穴加工価格 (＋本体基準単価) | |||||
| Type | モジュール | L=20 ～100 | L=101 ～300 | L=301 ～500 | L=501 ～750 | L=751 ～980 | HT・ST・Z | ||||||||||||
| HLRGEA | 1.0 | 20～980 | N (穴加工無し) HT(背面タップ) ST(側面タップ) Z (側面ザグリ) | 2～10 | 25～470 | 3.333 | 10 | 15 | 14 | M3 | 3.5 | 6.5 | 3.5 | 5,420 | 7,750 | 9,260 | 12,940 | 15,090 | 1ヶ所：500円 |
| 1.5 | 5 | 15 | 20 | 18.5 | M4 | 4.5 | 8 | 4.5 | 5,960 | 7,860 | 9,560 | 15,860 | 17,080 | ||||||
| 2.0 | 6.667 | 20 | 25 | 23 | M5 | 5.5 | 9.5 | 5.5 | 6,350 | 9,490 | 10,780 | 18,390 | 18,950 | ||||||
| 2.5 | 8.333 | 25 | 30 | 27.5 | M6 | 6.5 | 11 | 6.5 | 7,160 | 10,620 | 13,060 | 23,430 | 23,430 | ||||||
| 3.0 | 10 | 30 | 35 | 32 | M8 | 9.0 | 14 | 9.0 | 7,650 | 11,270 | 14,550 | 25,360 | 25,740 | ||||||
[ ! ]穴加工Nは本体基準単価のみとなります。
（価格計算例）HRGEAL1.0－450－HT－A50－B150－C150
| 本体基準単価 | 穴加工価格 | 製品価格 | ||||
| ＋ | ＝ | |||||
| 穴加工単価 | 穴数 | |||||
| 9,260 | ＋ | 500 | × | 3 | ＝ | 10,760円 |
追加工
| Alterations | タップ穴寸法変更 | |||||||||||||
| Code | TPC | |||||||||||||
| Spec. | タップ穴の寸法を変更します。 指定方法 TPC4
| |||||||||||||
| ￥/1Code | 200 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
特長ヘリカルラックギアはストレートラックギアに比べ、かみ合い率が上がることにより、伝達精度・静音性に優れたラックギアです。
ねじれ角19°31′42″は正面ピッチがCP(サーキュラーピッチ)になり、設計や位置決めがしやすいメリットがあります。
ヘリカルラックギアでは欧州を中心に世界標準となっているねじれ角です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
■数量スライド価格
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～10 | 11～ |
| 値引率 | 基準単価 | お見積り |
| 出荷日 | 通常 |
納期
| 3 | 日目出荷 |
