ヘリカルラックギア　L寸固定タイプ

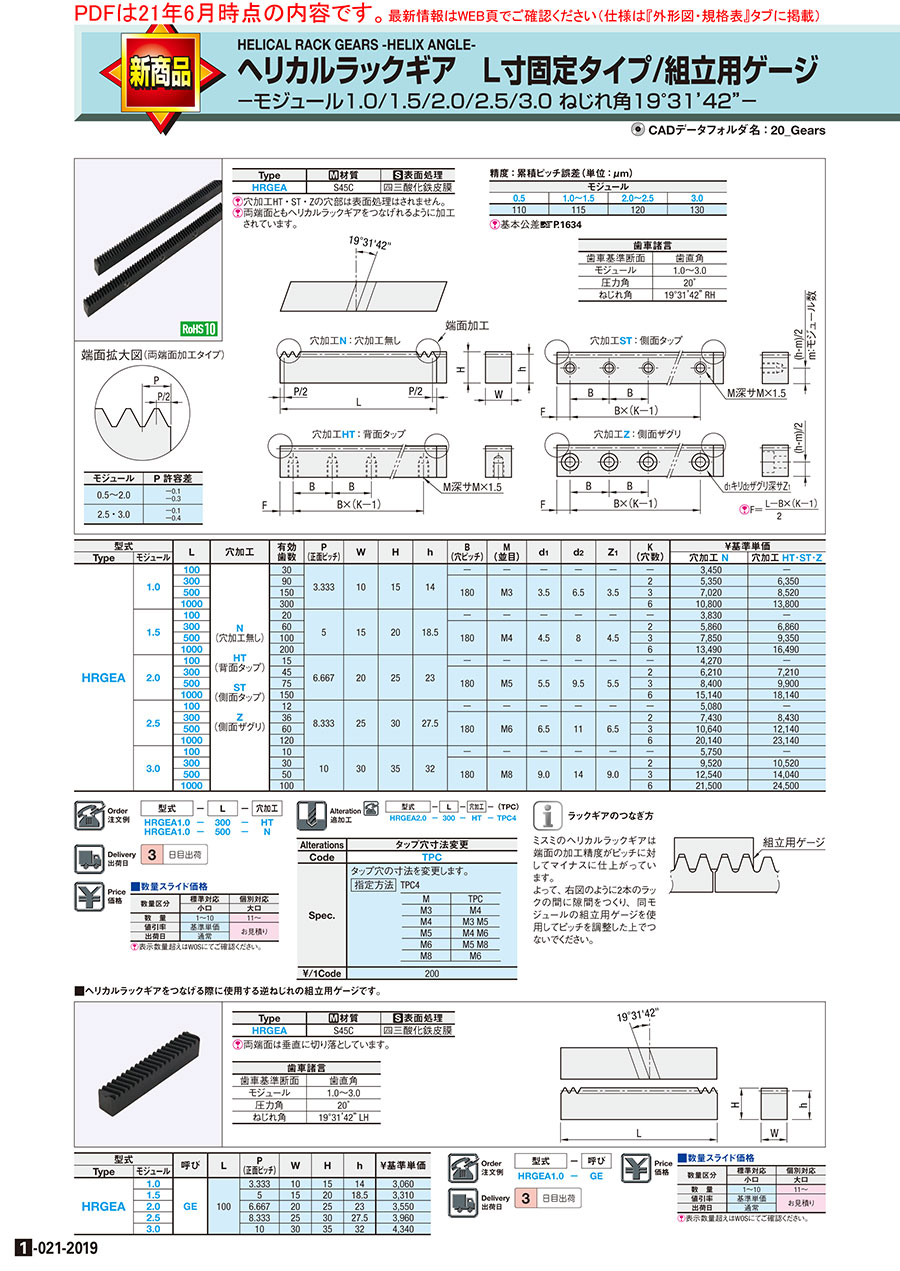

カタログ| P.1-021-2019

通常単価(税別): 3,920円～27,840円

税込単価: 4,312円～30,624円

通常出荷日：3日目

特長ヘリカルラックギアはストレートラックギアに比べ、かみ合い率が上がることにより、伝達精度・静音性に優...

詳細を確認

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

ラックギア L寸固定タイプ

通常価格(税別)： 1,170円 (税込価格：1,287円)

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

ヘリカルラックギア　組立用ゲージ

通常価格(税別)： 3,480円 (税込価格：3,828円)

通常出荷日：3 日目

未確定：候補が65型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

追加工（オプション）

規格表

型式	−	L	−	穴加工
HRGEA1.0 HRGEA1.0	− −	300 500	− −	HT N

精度：累積ピッチ誤差（単位：μm）

モジュール
0.5	1.0～1.5	2.0～2.5	3.0
110	115	120	130

[ ! ]基本公差>>こちら

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	穴加工	有効歯数	P (正面ピッチ)	W	H	h	B (穴ピッチ)	M (並目)	d₁	d₂	Z₁	K (穴数)	￥基準単価
Type	モジュール														穴加工 N	穴加工 HT･ST･Z
HRGEA	1.0	100	N (穴加工無し) HT (背面タップ) ST (側面タップ) Z (側面ザグリ)	30	3.333	10	15	14	－	－	－	－	－	－	3,620	－
		300		90					180	M3	3.5	6.5	3.5	2	5,620	6,670
		500		150										3	7,370	8,950
		1000		300										6	11,340	14,490
	1.5	100		20	5	15	20	18.5	－	－	－	－	－	－	4,020	－
		300		60					180	M4	4.5	8	4.5	2	6,150	7,200
		500		100										3	8,240	9,820
		1000		200										6	14,160	17,310
	2.0	100		15	6.667	20	25	23	－	－	－	－	－	－	4,480	－
		300		45					180	M5	5.5	9.5	5.5	2	6,520	7,570
		500		75										3	8,820	10,400
		1000		150										6	15,900	19,050
	2.5	100		12	8.333	25	30	27.5	－	－	－	－	－	－	5,330	－
		300		36					180	M6	6.5	11	6.5	2	7,800	8,850
		500		60										3	11,170	12,750
		1000		120										6	21,150	24,300
	3.0	100		10	10	30	35	32	－	－	－	－	－	－	6,040	－
		300		30					180	M8	9.0	14	9.0	2	10,000	11,050
		500		50										3	13,170	14,740
		1000		100										6	22,580	25,730

追加工

Alterations

タップ穴寸法変更

Code

TPC

Spec.

タップ穴の寸法を変更します。
指定方法 TPC4

	M	TPC
	M3	M4
	M4	M3 M5
	M5	M4 M6
	M6	M5 M8
	M8	M6

￥/1Code

200

TOP

型番リスト

表示件数

型番

モジュール

長さ L

(mm)

有効歯数

(歯)

長さ(呼び)

歯幅 W(またはD)

(mm)

ラック高さ

(mm)

呼び

穴加工

RoHS?

最小発注数量

1	1000	300	1000	10	15	1000	HT(背面タップ)	10	1個
1	1000	300	1000	10	15	1000	N(穴加工無し)	10	1個
1	1000	300	1000	10	15	1000	ST(側面タップ)	10	1個
1	1000	300	1000	10	15	1000	Z(側面ザグリ)	10	1個
1	100	30	100	10	15	100	N(穴加工無し)	10	1個
1	300	90	300	10	15	300	HT(背面タップ)	10	1個
1	300	90	300	10	15	300	N(穴加工無し)	10	1個
1	300	90	300	10	15	300	ST(側面タップ)	10	1個
1	300	90	300	10	15	300	Z(側面ザグリ)	10	1個
1	500	150	500	10	15	500	HT(背面タップ)	10	1個
1	500	150	500	10	15	500	N(穴加工無し)	10	1個
1	500	150	500	10	15	500	ST(側面タップ)	10	1個
1	500	150	500	10	15	500	Z(側面ザグリ)	10	1個
1.5	1000	200	1000	15	20	1000	HT(背面タップ)	10	1個
1.5	1000	200	1000	15	20	1000	N(穴加工無し)	10	1個
1.5	1000	200	1000	15	20	1000	ST(側面タップ)	10	1個
1.5	1000	200	1000	15	20	1000	Z(側面ザグリ)	10	1個
1.5	100	20	100	15	20	100	N(穴加工無し)	10	1個
1.5	300	60	300	15	20	300	HT(背面タップ)	10	1個
1.5	300	60	300	15	20	300	N(穴加工無し)	10	1個
1.5	300	60	300	15	20	300	ST(側面タップ)	10	1個
1.5	300	60	300	15	20	300	Z(側面ザグリ)	10	1個
1.5	500	100	500	15	20	500	HT(背面タップ)	10	1個
1.5	500	100	500	15	20	500	N(穴加工無し)	10	1個
1.5	500	100	500	15	20	500	ST(側面タップ)	10	1個
1.5	500	100	500	15	20	500	Z(側面ザグリ)	10	1個
2	1000	150	1000	20	25	1000	HT(背面タップ)	10	1個
2	1000	150	1000	20	25	1000	N(穴加工無し)	10	1個
2	1000	150	1000	20	25	1000	ST(側面タップ)	10	1個
2	1000	150	1000	20	25	1000	Z(側面ザグリ)	10	1個
2	100	15	100	20	25	100	N(穴加工無し)	10	1個
2	300	45	300	20	25	300	HT(背面タップ)	10	1個
2	300	45	300	20	25	300	N(穴加工無し)	10	1個
2	300	45	300	20	25	300	ST(側面タップ)	10	1個
2	300	45	300	20	25	300	Z(側面ザグリ)	10	1個
2	500	75	500	20	25	500	HT(背面タップ)	10	1個
2	500	75	500	20	25	500	N(穴加工無し)	10	1個
2	500	75	500	20	25	500	ST(側面タップ)	10	1個
2	500	75	500	20	25	500	Z(側面ザグリ)	10	1個
2.5	1000	120	1000	25	30	1000	HT(背面タップ)	10	1個
2.5	1000	120	1000	25	30	1000	N(穴加工無し)	10	1個
2.5	1000	120	1000	25	30	1000	ST(側面タップ)	10	1個
2.5	1000	120	1000	25	30	1000	Z(側面ザグリ)	10	1個
2.5	100	12	100	25	30	100	N(穴加工無し)	10	1個
2.5	300	36	300	25	30	300	HT(背面タップ)	10	1個
2.5	300	36	300	25	30	300	N(穴加工無し)	10	1個
2.5	300	36	300	25	30	300	ST(側面タップ)	10	1個
2.5	300	36	300	25	30	300	Z(側面ザグリ)	10	1個
2.5	500	60	500	25	30	500	HT(背面タップ)	10	1個
2.5	500	60	500	25	30	500	N(穴加工無し)	10	1個
2.5	500	60	500	25	30	500	ST(側面タップ)	10	1個
2.5	500	60	500	25	30	500	Z(側面ザグリ)	10	1個
3	1000	100	1000	30	35	1000	HT(背面タップ)	10	1個
3	1000	100	1000	30	35	1000	N(穴加工無し)	10	1個
3	1000	100	1000	30	35	1000	ST(側面タップ)	10	1個
3	1000	100	1000	30	35	1000	Z(側面ザグリ)	10	1個
3	100	10	100	30	35	100	N(穴加工無し)	10	1個
3	300	30	300	30	35	300	HT(背面タップ)	10	1個
3	300	30	300	30	35	300	N(穴加工無し)	10	1個
3	300	30	300	30	35	300	ST(側面タップ)	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,680円 ( 17,248円 )	3日目
12,260円 ( 13,486円 )	3日目
15,680円 ( 17,248円 )	3日目
15,680円 ( 17,248円 )	3日目
3,920円 ( 4,312円 )	3日目
7,210円 ( 7,931円 )	3日目
6,080円 ( 6,688円 )	3日目
7,210円 ( 7,931円 )	3日目
7,210円 ( 7,931円 )	3日目
9,680円 ( 10,648円 )	3日目
7,970円 ( 8,767円 )	3日目
9,680円 ( 10,648円 )	3日目
9,680円 ( 10,648円 )	3日目
18,720円 ( 20,592円 )	3日目
15,320円 ( 16,852円 )	3日目
18,720円 ( 20,592円 )	3日目
18,720円 ( 20,592円 )	3日目
4,350円 ( 4,785円 )	3日目
7,790円 ( 8,569円 )	3日目
6,660円 ( 7,326円 )	3日目
7,790円 ( 8,569円 )	3日目
7,790円 ( 8,569円 )	3日目
10,630円 ( 11,693円 )	3日目
8,910円 ( 9,801円 )	3日目
10,630円 ( 11,693円 )	3日目
10,630円 ( 11,693円 )	3日目
20,610円 ( 22,671円 )	3日目
17,200円 ( 18,920円 )	3日目
20,610円 ( 22,671円 )	3日目
20,610円 ( 22,671円 )	3日目
4,850円 ( 5,335円 )	3日目
8,190円 ( 9,009円 )	3日目
7,060円 ( 7,766円 )	3日目
8,190円 ( 9,009円 )	3日目
8,190円 ( 9,009円 )	3日目
11,260円 ( 12,386円 )	3日目
9,540円 ( 10,494円 )	3日目
11,260円 ( 12,386円 )	3日目
11,260円 ( 12,386円 )	3日目
26,290円 ( 28,919円 )	3日目
22,880円 ( 25,168円 )	3日目
26,290円 ( 28,919円 )	3日目
26,290円 ( 28,919円 )	3日目
5,760円 ( 6,336円 )	3日目
9,580円 ( 10,538円 )	3日目
8,440円 ( 9,284円 )	3日目
9,580円 ( 10,538円 )	3日目
9,580円 ( 10,538円 )	3日目
13,800円 ( 15,180円 )	3日目
12,090円 ( 13,299円 )	3日目
13,800円 ( 15,180円 )	3日目
13,800円 ( 15,180円 )	3日目
27,840円 ( 30,624円 )	3日目
24,420円 ( 26,862円 )	3日目
27,840円 ( 30,624円 )	3日目
27,840円 ( 30,624円 )	3日目
6,530円 ( 7,183円 )	3日目
11,950円 ( 13,145円 )	3日目
10,820円 ( 11,902円 )	3日目
11,950円 ( 13,145円 )	3日目

基本情報
納期・価格
概要・仕様

基本情報

特長ヘリカルラックギアはストレートラックギアに比べ、かみ合い率が上がることにより、伝達精度・静音性に優れたラックギアです。
ねじれ角19°31′42″は正面ピッチがCP(サーキュラーピッチ)になり、設計や位置決めがしやすいメリットがあります。
ヘリカルラックギアでは欧州を中心に世界標準となっているねじれ角です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～10	11～
値引率	基準単価	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

概要・仕様

仕様・概要

ラックギアのつなぎ方
ミスミのヘリカルラックギアは端面の加工精度がピッチに対してマイナスに仕上がっています。
よって、下図のように2本のラックの間に隙間をつくり、同モジュールの組立用ゲージを使用してピッチを調整した上でつないでください。
