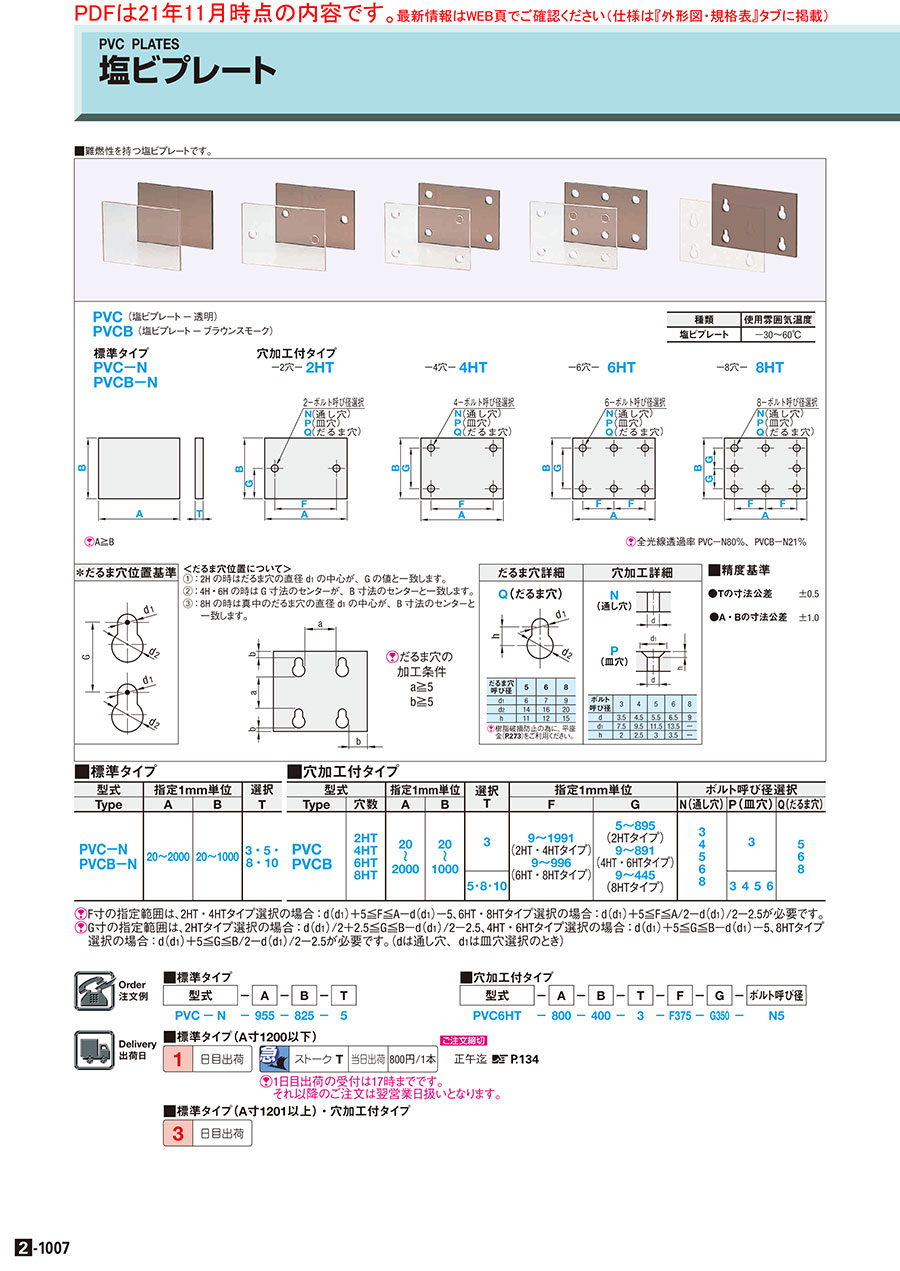

塩ビプレート

例）A辺側の穴数3　B辺側の穴数3の場合、PVC33W8となります。
[ ! ]総穴数の計算式は2a＋2b－4となります。aとbが1の時はa×bとなります。
●穴数組合わせパターン一覧はこちら

[ ! ]穴間ピッチは均等割りです。ピッチの計算はap＝（A－2C）/（a－1）
bp＝（B－2S）/（b－1）となります。

[ ! ]切断部に発生したバリ除去のみ行います。
コーナー部の切創対策には4コーナー同寸加工の追加工をご指定下さい。

例）A辺側の穴数2　B辺側の穴数2の場合、PVC22V8となります。
[ ! ]総穴数の計算式は2a＋2bとなります。
●穴数組合わせパターン一覧はこちら

[ ! ]A≧B

	加工方法	表面性状
側面4面	丸のこ切断
上下面	素材

[ ! ]素材面の粗さ数値は参考値です。

■Type表

Type	[ M ]グレード	色	全光線透過率	使用雰囲気温度
PVC	スタンダード	透明	80%	－30～60℃
PVCB		ブラウンスモーク	21%
PVCW		アイボリー	0%（不透明）
PVCG		グレー	0%（不透明）
PVCTA	制電	透明	80%
PVCBTA		ブラウンスモーク	29%
PVCF	難燃 （FM規格適合品）	透明	73%
PVCFW		アイボリー	0%（不透明）

塩ビプレート特性値

項 目			試験方法 JIS	単位	塩ビ（PVC）
					スタンダード	制電	難燃
機械的性質	引張り強さ		K－7113	MPa {kgf/cm2}	71 {724}	63 {640}	58~69 {591~703}
	伸び		K－7113	％	－	50	9~17
	曲げ強さ		K－7203	MPa {kgf/cm2}	－ －	98 {1000}	78~96 {795~979}
	曲げ弾性率		K－7203	MPa	－	3.4×103	2.9×103
	圧縮強さ	降伏点	K－7181	MPa {kgf/cm2}	－ －	83 {850}	72 {734}
	アイゾット衝撃強さ		K－7110	kJ/m2	－	2.9	－
熱的性質	連続使用温度		－	℃	－30～60	－30～60	－30～60
	荷重たわみ温度	0.45MPa	K－7191	℃	61	－	63~73
	線膨張係数		K－7140	℃－1	－	7.0×10－5	－
	熱伝導率		－	W/m・K	0.17	0.16	0.24
	比熱		－	J/g・K	－	1.12	1.12
電気的性質	表面抵抗率		K－6911	Ω	＞1015	107～108	≧1015
	体積固有抵抗率		K－6911	Ω・cm	＞1015	－	－
	絶縁破壊電圧		K－6911	kV/mm	＞26	－	－
	誘電率	106 Hz	K－6911	－	3	－	3
	誘電正接	106 Hz	K－6911	－	0.02	－	－
透過率	色別全光線透過率	透明	－	％	88	80	73
		ブラウンスモーク			21	29	－
		アイボリー			0%（不透明）	－	0%（不透明）
		グレースモーク			0%（不透明）	－	－
その他	比重		－	－	1.4	1.4	1.4
	吸水率		K－7209	％	0.0	0.03	0.018
	難燃性		－	－	V－0相当	V－0相当	FM4910適合
	耐薬品性	油	－	－	○	○	○
		酸	－	－	○	○	○
		アルカリ	－	－	○	○	○
		有機溶剤	－	－	△	×～△	△

[ ! ]記載の数値は代表値であり、保証値ではありません。

■穴数組合せタイプ（コーナー穴加工付）

型式

－

A

－

B

－

T

－

C

－

D

－

ボルト呼び径

－

材料メーカー選択

PVC33W8

－

200

－

100

－

5

－

C20

－

D10

－

N5

PVCW33W8

－

200

－

100

－

5

－

C20

－

D10

－

N5

－

M

型式

A

B

T

穴位置指示

ボルト呼び径選択

材料メーカー

Type

穴数組合せ

C

D

通し穴

皿穴

だるま穴

A辺側 穴数

B辺側 穴数

穴加工 形状

穴数

指定1mm単位

選択

指定1mm単位

N

P

Q

選択

PVC

(スタンダード　透明)

1 2 3 4 5

1 2 3 4 5

W

1 3 5 8 12 16

2 4 6 10 14

20 ～ 2000

20 ～ 1000

3・5・8・10

9 ～ 1991

9 ～ 891

3 4 5 6 8

3 4 5 6

5 6 8

選択不可

PVCB

(スタンダード　ブラウンスモーク)

PVCW

(スタンダード　アイボリー)

3・5・8・10・

T（ﾀｷﾛﾝｼｰｱｲ㈱：RTSP133PE）

15・20

M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：NT230）

PVCG

(スタンダード　グレー)

3・5・8・10・

選択不可

15・20

PVCTA

(制電　透明)

3・5・8・10

選択不可

PVCTBA

(制電　ブラウンスモーク)

PVCF

(難燃　透明)

3・5・8・10

T（ﾀｷﾛﾝｼｰｱｲ㈱：FMRTS4605）

M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：FMNS33）

PVCFW

(難燃　アイボリー)

3・5・8・10・

T（ﾀｷﾛﾝｼｰｱｲ㈱：FMET4323）

15*・20*

M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：FMNS25）

＊対象Type：PVCFWについて、T寸15・20はT（ﾀｷﾛﾝｼｰｱｲ㈱：FMET4323）のみメーカー選択が可能

[ ! ]C,D寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。

[ ! ]A辺側穴数、B辺側穴数が3以上の場合は、C≧R、S≧Dとなるよう寸法をご指定下さい。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

●A・Bの寸法公差±1.0
●T寸公差

Type	板厚	板厚公差
PVC PVCB PVCTA PVCTBA	3・5・8・10	±0.5
PVCW PVCG PVCF PVCFW	3・5	±0.5
	8・10	±1.0
	15・20	±1.5

■穴数組合せタイプ（コーナー穴加工なし）

型式

－

A

－

B

－

T

－

C

－

D

－

R

－

S

－

ボルト呼び径

－

材料メーカー選択

PVC22V8

－

200

－

100

－

5

－

C60

－

D20

－

R20

－

S60

－

N5

PVCW22V8

－

200

－

100

－

5

－

C60

－

D20

－

R20

－

S60

－

N5

－

M

型式

A

B

T

穴位置指示

ボルト呼び径選択

材料メーカー

Type

穴数組合せ

C

D

R

S

通し穴

皿穴

だるま穴

A辺側 穴数

B辺側 穴数

穴加工 形状

穴数

指定1mm単位

選択

指定1mm単位

N

P

Q

選択

PVC

(スタンダード　透明)

1 2 3 4

1 2 3 4

V

4 6 8 10 12 14 16

20 ～ 2000

20 ～ 1000

3・5・8・10

9 ～ 1991

9 ～ 891

9 ～ 1991

9 ～ 891

3 4 5 6 8

3 4 5 6

5 6 8

選択不可

PVCB

(スタンダード　ブラウンスモーク)

PVCW

(スタンダード　アイボリー)

3・5・8・10・

T（ﾀｷﾛﾝｼｰｱｲ㈱：RTSP133PE）

15・20

M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：NT230）

PVCG

(スタンダード　グレー)

3・5・8・10・

選択不可

15・20

PVCTA

(制電　透明)

3・5・8・10

選択不可

PVCTBA

(制電　ブラウンスモーク)

PVCF

(難燃　透明)

3・5・8・10

T（ﾀｷﾛﾝｼｰｱｲ㈱：FMRTS4605）

M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：FMNS33）

PVCFW

(難燃　アイボリー)

3・5・8・10・

T（ﾀｷﾛﾝｼｰｱｲ㈱：FMET4323）

15*・20*

M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：FMNS25）

＊対象Type：PVCFWについて、T寸15・20はT（ﾀｷﾛﾝｼｰｱｲ㈱：FMET4323）のみメーカー選択が可能

[ ! ]C,D,R,S寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。

[ ! ]A辺側穴数、B辺側穴数が3以上の場合は、C≧R、S≧Dとなるよう寸法をご指定下さい。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

●A・Bの寸法公差±1.0
●T寸公差

Type	板厚	板厚公差
PVC PVCB PVCTA PVCTBA	3・5・8・10	±0.5
PVCW PVCG PVCF PVCFW	3・5	±0.5
	8・10	±1.0
	15・20	±1.5

■穴加工付タイプ

型式

−

A

−

B

−

T

−

F

−

G

−

ボルト呼び径

－

材料メーカー選択

PVC6HT

−

800

−

400

−

3

−

F375

−

G350

−

N5

PVCW6HT

−

800

−

400

−

3

−

F375

−

G350

−

N5

－

M

型式			A	B	T	F	G	ボルト呼び径選択			材料メーカー
Type		穴数	指定1mm単位		選択	1mm単位指定		通し穴	皿穴	だるま穴
								N	P	Q	選択
PVC	(スタンダード　透明)	2HT 4HT 6HT 8HT	20 ～ 2000	20 ～ 1000	3・5・8・10	9〜1991 (2HT・4HTタイプ) 9~996 (6HT・8HTタイプ)	5〜895 (2HTタイプ) 9~891 (4HT・6HTタイプ) 9~445 (8HTタイプ)	3 4 5 6 8	3 4 5 6	5 6 8	選択不可
PVCB	(スタンダード　ブラウンスモーク)
PVCW	(スタンダード　アイボリー)				3・5・8・10・ 15・20						T（ﾀｷﾛﾝｼｰｱｲ㈱：RTSP133PE）
											M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：NT230）
PVCG	(スタンダード　グレー)				3・5・8・10・ 15・20						選択不可
PVCTA	(制電　透明)				3・5・8・10						選択不可
PVCTBA	(制電　ブラウンスモーク)
PVCF	(難燃　透明)				3・5・8・10						T（ﾀｷﾛﾝｼｰｱｲ㈱：FMRTS4605）
											M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：FMNS33）
PVCFW	(難燃　アイボリー)				3・5・8・10・ 15*・20*						T（ﾀｷﾛﾝｼｰｱｲ㈱：FMET4323）
											M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：FMNS25）

＊対象Type：PVCFWについて、T寸15・20はT（ﾀｷﾛﾝｼｰｱｲ㈱：FMET4323）のみメーカー選択が可能
[ ! ]F寸の指定範囲は、2HT・4HTタイプ選択の場合：d（d₁）＋5≦F≦A−d（d₁）−5、6HT・8HTタイプ選択の場合：d（d₁）＋5≦F≦A/2−d（d₁）/2−2.5が必要です。

[ ! ]G寸の指定範囲は、2HTタイプ選択の場合：d（d₁）/2＋2.5≦G≦B−d（d₁）/2−2.5、4HT・6HTタイプ選択の場合：d（d₁）＋5≦G≦B−d（d₁）−5、
8HTタイプ選択の場合：d（d₁）＋5≦G≦B/2−d（d₁）/2−2.5が必要です。（dは通し穴、d₁は皿穴選択のとき）

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

●A・Bの寸法公差±1.0
●T寸公差

Type	板厚	板厚公差
PVC PVCB PVCTA PVCTBA	3・5・8・10	±0.5
PVCW PVCG PVCF PVCFW	3・5	±0.5
	8・10	±1.0
	15・20	±1.5

■標準タイプ

型式	−	A	−	B	−	T	－	材料メーカー選択
PVC－N	−	955	−	825	−	5
PVCW－N	−	955	−	825	−	5	－	M

型式		A	B	T	材料メーカー
Type		指定1mm単位		選択	選択
PVC－N	(スタンダード　透明)	20 ～ 2000	20 ～ 1000	3・5・8・10	選択不可
PVCB－N	(スタンダード　ブラウンスモーク)
PVCW	(スタンダード　アイボリー)			3・5・8・10・ 15・20	T（ﾀｷﾛﾝｼｰｱｲ㈱：RTSP133PE） M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：NT230）
PVCG	(スタンダード　グレー)			3・5・8・10・ 15・20	選択不可
PVCTA－N	(制電　透明)			3・5・8・10	選択不可
PVCBTA－N	(制電　ブラウンスモーク)
PVCF	(難燃　透明)			3・5・8・10	T（ﾀｷﾛﾝｼｰｱｲ㈱：FMRTS4605） M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：FMNS33）
PVCFW	(難燃　アイボリー)			3・5・8・10・ 15*・20*	T（ﾀｷﾛﾝｼｰｱｲ㈱：FMET4323） M（三菱ｹﾐｶﾙｲﾝﾌﾗﾃｯｸ㈱：FMNS25）

＊対象Type：PVCFWについて、T寸15・20はT（ﾀｷﾛﾝｼｰｱｲ㈱：FMET4323）のみメーカー選択が可能
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

●A・Bの寸法公差±1.0
●T寸公差

Type	板厚	板厚公差
PVC PVCB PVCTA PVCTBA	3・5・8・10	±0.5
PVCW PVCG PVCF PVCFW	3・5	±0.5
	8・10	±1.0
	15・20	±1.5

■穴数組合せタイプ（コーナー穴加工付）

型式

－

A

－

B

－

T

－

C

－

D

－

ボルト呼び径

－

材料メーカー選択

－

(ACC,ACR)

PVC33W8

－

200

－

100

－

5

－

C20

－

D10

－

N5

－

ACC

PVCW33W8

－

200

－

100

－

5

－

C20

－

D10

－

N5

－

M

－

ACC

■穴数組合せタイプ（コーナー穴加工なし）

型式

－

A

－

B

－

T

－

C

－

D

－

R

－

S

－

ボルト呼び径

－

材料メーカー選択

－

(ACC,ACR)

PVC22V8

－

200

－

100

－

5

－

C60

－

D20

－

R20

－

S60

－

N5

－

ACR

PVCW22V8

－

200

－

100

－

5

－

C60

－

D20

－

R20

－

S60

－

N5

－

M

－

ACR

■標準タイプ

型式	−	A	−	B	−	T	－	材料メーカー選択	−	(CRA…etc.)
PVCB-N	−	100	−	80	−	3			−	CRA10−CRC10
PVCW	−	100	−	80	−	3	－	M	−	CRA10−CRC10

Alterations	コーナーカット  コーナーのR加工				4コーナー同寸加工
Code	CCA・CCB・CCC・CCD CRA・CRB・CRC・CRD				ACC	ACR
Spec.	任意のコーナー(ABCD)を加工いたします。 指定5mm単位 ・CCA5=　Aコーナー5mm　カット ・CRB5=　Bコーナー5mm　R [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]4コーナー同寸加工との併用は できません [ ! ]規格詳細はP.996をご覧ください				4コーナー同寸5mmでカット、 R加工いたします。 ・ACC　コーナー5mm カット ・ACR　コーナー5mm R   [ ! ]穴とプレート端面の加工 条件は、穴加工詳細の加 工条件をご覧ください 穴加工種 b（最小値） 通し穴・皿穴 2.5 だるま 5
￥/1Code	C	5≦C≦20	25≦C≦50	－	400	500
		200/コーナー	300/コーナー
	R	5≦R≦20	25≦R≦50	55≦R≦100
		200/コーナー	300/コーナー	450/コーナー

追加工は標準サイズのみ指定可
