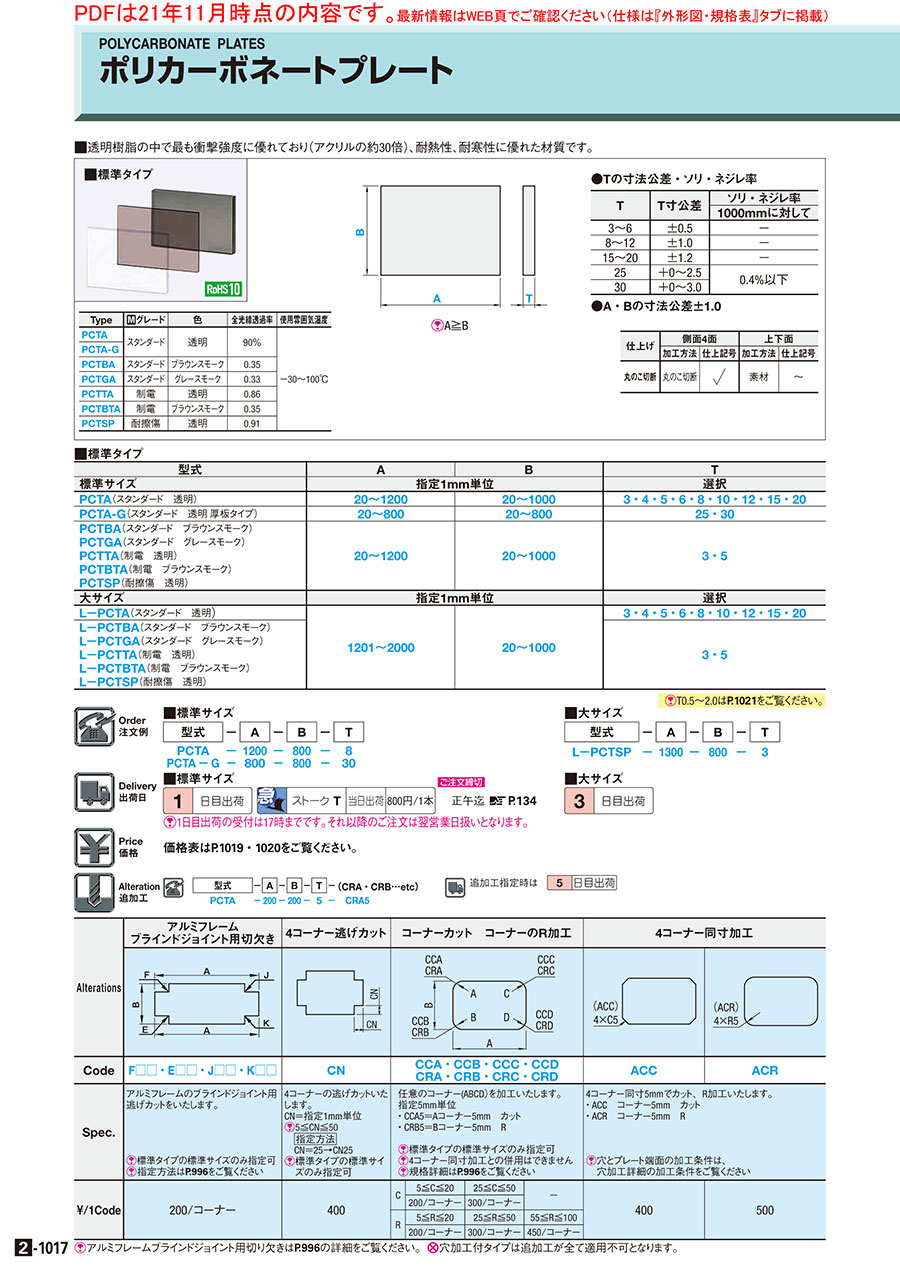

ポリカーボネートプレート
ご注意
- 赤文字Type(PCTWA/PCTBWA/PCTGWA)は25年9月規格追加品です。両面耐候加工付き・食品衛生法対応かつ既存品よりも平均30%プライスダウン
- 本商品は切断面の面取り加工がない商品です。全周面取り処理が必要な場合は特注対応となりますのでお問い合わせ下さい。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- ブラウンスモークPCTBAタイプは筐体専用樹脂プレートF-PCTBAとは色味が異なりますのでご注意ください。
未確定：候補が1,675型番あります。
外形図・規格表
外形図
■穴数組合せタイプ（コーナー穴加工付）
1～16×ボルト呼び径選択[ ! ]穴間ピッチは均等割りです。ピッチの計算式は
ap＝（A－2C）/（a－1） bp＝（B－2D）/（b－1）となります。
[ ! ]切断部に発生したバリ除去のみ行います。
プレート角部の切創対策には4コーナー同寸加工の追加工をご指定下さい。
□穴数組合せ表 □型式指定方法 [ ! ]総穴数の計算式は2a＋2b－4となります。aとbが1の時はa×bとなります。
●穴数組合わせパターン一覧はこちら
| 穴加工詳細 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N（通し穴） | P（皿穴） | M（ねじインサート） | 穴加工条件（N・P・M） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |  指定方法（例）M4－L6 [ ! ]L≦T－1 [ ! ]ネジインサートHLTSの詳細は |  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■表1
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q（だるま穴） | 穴加工条件 Q（だるま穴） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
| [ ! ]だるま穴の加工条件 c≧5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
[ ! ]樹脂破損防止の為に、 | ＜だるま穴位置について＞ ①：bp寸法のセンターが、D寸法のセンターと一致します。 ②：1辺の穴が3つ以上の時、ピッチはd1を中心に均等割り となります。 ③：だるま穴の直径d1の中心がC（D）の中心の値と一致します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 加工方法 | 表面性状 | |
| 側面4面 | 丸のこ切断 |  |
| 上下面 | 素材 |  |
■穴数組合せタイプ（コーナー穴加工なし）
4～16×ボルト呼び径選択[ ! ]穴間ピッチは均等割りです。ピッチの計算はap＝（A－2C）/（a－1）
bp＝（B－2S）/（b－1）となります。
[ ! ]切断部に発生したバリ除去のみ行います。
プレート角部の切創対策には4コーナー同寸加工の追加工をご指定下さい。
| 穴加工詳細 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N（通し穴） | P（皿穴） | M（ねじインサート） | 穴加工条件（N・P・M） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | 指定方法（例）M4－L6 [ ! ]L≦T－1 [ ! ]ネジインサートHLTSの詳細は | | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■表1
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q（だるま穴） | 穴加工条件 Q（だるま穴） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| [ ! ]だるま穴の加工条件 c≧5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
[ ! ]樹脂破損防止の為に、 | ＜だるま穴位置について＞ ①：bp寸法のセンターが、D寸法のセンターと一致します。 ②：1辺の穴が3つ以上の時、ピッチはd1を中心に均等割り となります。 ③：だるま穴の直径d1の中心がD（R）の中心の値と一致します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 加工方法 | 表面性状 | |
| 側面4面 | 丸のこ切断 | |
| 上下面 | 素材 | |
■穴加工付タイプ
2H2HL4H6H8H| 穴加工詳細 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N(通し穴) | P(皿穴) | M(ネジインサート) | 穴加工条件(N・P・M) | Q(だるま穴) | 穴加工条件 Q(だるま穴) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | 指定方法(例)M4−L6 [ ! ]L≦T－1 [ ! ]ネジインサートHLTSの詳細は P.307参照 |  | |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■表1
|
|
[ ! ]樹脂破損防止の為に、平座金(P.273)をご利用ください。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仕上げ | 側面4面 | 上下面 | ||
| 加工方法 | 表面性状 | 加工方法 | 表面性状 | |
| 丸のこ切断 | 丸のこ切断 | | 素材 | |
■標準タイプ
[ ! ]A≧B
| 仕上げ | 側面4面 | 上下面 | ||
| 加工方法 | 仕上記号 | 加工方法 | 仕上記号 | |
| 丸のこ切断 | 丸のこ切断 |  | 素材 | ～ |
製品仕様
■Type表
[ ! ]耐候加工とは、紫外線、温度変化、雨風などの自然環境にさらされた際に劣化や変質を起こしにくくする加工です。
| Type | [ M ]グレ−ド | 色 | 全光線透過率 | 使用雰囲気温度 | 難燃規格 |
| PCTA | スタンダード | 透明 | 90% | -30〜100℃ | UL94 V-2相当 |
| PCTBA | ブラウンスモ−ク | 35% | UL94 V-0相当 | ||
| PCTGA | グレ−スモ−ク | 33% | UL94 HB | ||
| PCTWA | スタンダード （両面耐候加工） | 透明 | 89% | -40～120℃ | UL94 V-2 |
| PCTBWA | ブラウンスモ−ク | 27% | |||
| PCTGWA | グレ−スモ−ク | 28% | |||
| PCTTA | 制電 | 透明 | 86% | -30〜100℃ | － |
| PCTBTA | ブラウンスモ−ク | 35% | |||
| PCTSP | 耐擦傷 | 透明 | 91% |
ポリカーボネートプレート特性値
[ ! ]記載の数値は代表値であり、保証値ではありません。
＊ポリカーボネートの伸びの数値はJIS K－7162－1B/50試験での％値です。
| 項 目 | 試験方法 | 単位 | ポリカーボネート | |||||
| JIS | スタンダード | スタンダード (両面耐候加工） | 制電 | 耐擦傷 | ||||
| 機械的性質 | 引張り強さ | K－7113 | MPa {kgf/cm2} | 65 {663} | 67 {683} | 65 {663} | 65 {663} | |
| 伸び＊ | K－7113 | ％ | 83 | 83 | 83 | 83 | ||
| 曲げ強さ | K－7203 | MPa {kgf/m2} | 90 {9.2} | 95 {9.7} | 90 {9.2} | 93 {9.5} | ||
| 曲げ弾性率 | K－7203 | MPa | 2300 | 2626 | 2300 | 2300 | ||
| 圧縮強さ | 降伏点 | K－7181 | MPa {kgf/m2} | 78 {7.95} | 78 {7.95} | 78 {7.95} | － | |
| アイゾット衝撃強さ | K－7110 | kJ/m2 | 15 | 15 | 15 | － | ||
| ロックウェル硬さ | Mスケール | － | － | 67 | 67 | 70 | － | |
| 熱的性質 | 連続使用温度 | － | ℃ | 100 | 120 | 100 | 100 | |
| 荷重たわみ温度 | 0.45MPa | K－7191 | ℃ | 135 | 130 以上 | 135 | 135 | |
| 線膨張係数 | K－7140 | ℃－1 | 6.5×10－5 | 6.5×10－5 | 5.2×10－5 | 6.5×10－5 | ||
| 熱伝導率 | － | W/m・K | 0.24 | 0.24 | － | － | ||
| 比熱 | － | J/g・K | 1.3 | 1.3 | 1.2 | － | ||
| 電気的性質 | 表面抵抗率 | K－6911 | Ω | ＞2.0×1016 | 1.6×1016～3.1×1016 | 106～108 | ＞2.0×1016 | |
| 体積固有抵抗率 | K－6911 | Ω・cm | ＞1017 | ＞1017 | ＞1017 | ＞1017 | ||
| 絶縁破壊電圧 | K－6911 | kV/mm | 20 | 20 | － | 20 | ||
| 誘電率 | 106 Hz | K－6911 | － | 3 | 3 | 3 | 3 | |
| 誘電正接 | 106 Hz | K－6911 | － | 0.009 | 0.01 | 0.06 | － | |
| 透過率 | 色別全光線透過率 | 透明 | － | ％ | 90 | 89 | 86 | 91 |
| ブラウンスモーク | 35 | 27 | 35 | － | ||||
| グレースモーク | 33 | 28 | － | － | ||||
| 可視光線透過率 | ー | % | － | － | － | － | ||
| 耐候性※ | 黄変度 | JIS K7350 | － | 黄変度3以下 | － | － | ||
| その他 | 比重 | － | － | 1.2 | 1.2 | 1.2 | 1.2 | |
| 吸水率 | K－7209 | ％ | 0.24 | 0.24 | 0.15 | － | ||
| 難燃性 | － | － | 自己消火性 | 不燃性 | － | － | ||
| 耐薬品性 | 油 | － | － | ◯ | ◯ | × | ◯ | |
| 酸 | － | － | △ | △ | × | △ | ||
| アルカリ | － | － | × | × | × | × | ||
| 有機溶剤 | － | － | × | × | × | × | ||
＊ポリカーボネートの伸びの数値はJIS K－7162－1B/50試験での％値です。
※耐候性
暴露耐候時間4,500時間までの500時間ごとのサンプルの黄変度を測定し近似直線でグラフ化
試験規格はJIS K 7350-2になります。
[ ! ]実測値であり保証値ではありません。
暴露耐候時間4,500時間までの500時間ごとのサンプルの黄変度を測定し近似直線でグラフ化
試験規格はJIS K 7350-2になります。
[ ! ]実測値であり保証値ではありません。
規格表
■穴数組合せタイプ（コーナー穴加工付）
[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ] C,D寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴・ねじインサート加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | − | A | − | B | − | T | − | C | − | D | − | ボルト呼び径 |
| PCTA33W8 | − | 200 | − | 100 | − | 5 | − | C20 | − | D10 | − | N5 |
| 型式 | A | B | T選択 | 穴位置指示 | ボルト呼び径選択 | ||||||||||||||||||||||
| TYPE | 穴数組合せ | 指定1mm 単位 | PCTA | PCTWA | PCTA PCTWA 以外 | C | D | 通し穴 | 皿穴 | だるま穴 | ネジインサート | ||||||||||||||||
| N | P | Q | M | L | |||||||||||||||||||||||
| A辺側 穴数 | B辺側 穴数 | 穴加工 形状 | 穴数 | 指定0.5mm 単位 | |||||||||||||||||||||||
| PCTA(スタンダード 透明) PCTBA(スタンダード ブラウンスモーク) PCTGA(スタンダード グレースモーク) PCTWA(スタンダード(両面耐候加工) 透明) PCTBWA(スタンダード(両面耐候加工) ブラウンスモーク) PCTGWA(スタンダード(両面耐候加工) グレースモーク) PCTTA(制電 透明) PCTBTA(制電 ブラウンスモーク) PCTSP(耐擦傷 透明) | 1 2 3 4 5 | 1 2 3 4 5 | W | 1 3 5 8 12 16 | 2 4 6 10 14 | 20 ～ 1200 | 20 ～ 1000 | 3 | 3 | 3 | 6 ～ 1191.5 | 6 ～ 991.5 | 3 4 5 6 8 10 | 3 | 5 6 8 | － | 表1より 選択 | ||||||||||
| 4 | 4 | - | 3 | 4 | 5 | 3 | |||||||||||||||||||||
| 5 | 5 | 5 | 3 | 4 | 5 | 6 | 3 | 4 | |||||||||||||||||||
| 6 | 6 | - | 4 | 5 | 6 | 4 | 5 | ||||||||||||||||||||
| 8 | 8 | 4 | 5 | 6 | 8 | 4 | 5 | 6 | |||||||||||||||||||
| 10 | 10 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 6 | 8 | |||||||||||||||||
| 12 | - | 4 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | |||||||||||||||||
| 15 | 4 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | ||||||||||||||||||
| 20 | 4 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | ||||||||||||||||||
[ ! ] C,D寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴・ねじインサート加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
●Tの寸法公差
| T | T寸公差 |
| 3〜6 | ±0.5 |
| 8～12 | ±1.0 |
| 15～20 | ±1.2 |
●A・Bの寸法公差±1.0
■穴数組合せタイプ（コーナー穴加工なし）
[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ]C,D,R,S寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴・ねじインサート加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。
[ ! ]EA辺側穴数、B辺側穴数が3以上の場合は、C≧R、S≧Dとなるよう寸法をご指定下さい。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | − | A | − | B | − | T | − | C | − | D | − | R | − | S | − | ボルト呼び径 |
| PCTA22V8 | − | 200 | − | 100 | − | 5 | − | C60 | − | D20 | − | R20 | − | S60 | − | N5 |
| 型式 | A | B | T選択 | 穴位置指示 | ボルト呼び径選択 | |||||||||||||||||||||||
| TYPE | 穴数組合せ | 指定 | PCTA | PCTWA | PCTA PCTWA 以外 | C | D | R | S | 通し穴 | 皿穴 | だるま穴 | ネジインサート | |||||||||||||||
| 1mm単位 | N | P | Q | M | L | |||||||||||||||||||||||
| A辺側 穴数 | B辺側 穴数 | 穴加工 形状 | 穴数 | 指定0.5mm単位 | ||||||||||||||||||||||||
| PCTA(スタンダード 透明) PCTBA(スタンダード ブラウンスモーク) PCTGA(スタンダード グレースモーク) PCTWA(スタンダード(両面耐候加工) 透明) PCTBWA(スタンダード(両面耐候加工) ブラウンスモーク) PCTGWA(スタンダード(両面耐候加工) グレースモーク) PCTTA(制電 透明) PCTBTA(制電 ブラウンスモーク) PCTSP(耐擦傷 透明) | 1 2 3 4 | 1 2 3 4 | V | 4 6 8 10 12 14 16 | 20 ～ 1200 | 20 ～ 1000 | 3 | 3 | 3 | 6 ～ 1191.5 | 6 ～ 991.5 | 6 ～ 1191.5 | 6 ～ 991.5 | 3 4 5 6 8 10 | 3 | 5 6 8 | － | 表1より 選択 | ||||||||||
| 4 | 4 | - | 3 | 4 | 5 | 3 | ||||||||||||||||||||||
| 5 | 5 | 5 | 3 | 4 | 5 | 6 | 3 | 4 | ||||||||||||||||||||
| 6 | 6 | - | 4 | 5 | 6 | 4 | 5 | |||||||||||||||||||||
| 8 | 8 | 4 | 5 | 6 | 8 | 4 | 5 | 6 | ||||||||||||||||||||
| 10 | 10 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 6 | 8 | ||||||||||||||||||
| 12 | - | 4 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | ||||||||||||||||||
| 15 | 4 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | |||||||||||||||||||
| 20 | 4 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | |||||||||||||||||||
[ ! ]C,D,R,S寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴・ねじインサート加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。
[ ! ]EA辺側穴数、B辺側穴数が3以上の場合は、C≧R、S≧Dとなるよう寸法をご指定下さい。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
●Tの寸法公差
| T | T寸公差 |
| 3〜6 | ±0.5 |
| 8～12 | ±1.0 |
| 15～20 | ±1.2 |
●A・Bの寸法公差±1.0
■穴加工付タイプ
[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ]F寸の指定範囲 2H・4H選択時：d（d1）＋2.5≦F≦Aーd（d1）ー5、2HL選択時：d（d1）/2＋2.5≦F≦Aーd（d1）/2ー2.5、6H・8H選択時：d（d1）＋2.5≦F≦（Aーd（d1）ー5）/2が必要です。
[ ! ]G寸の指定範囲 2H選択時：d（d1）/2＋2.5≦G≦Bーd（d1）/2ー2.5、2HL・4H・6H選択時：d（d1）＋2.5≦G≦Bーd（d1）ー5、8H選択時：d（d1）＋2.5≦G≦（Bーd（d1）ー5）/2が必要です。 （dは通し穴、d1は皿穴選択のとき）
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | − | A | − | B | − | T | − | F | − | G | − | ボルト呼び径 | − | L |
| PCTA4H | − | 800 | − | 600 | − | 6 | − | F700 | − | G500 | − | P5 |
| 型式 | A | B | T選択 | F | G | ボルト呼び径選択 | |||||||||||||||||
| TYPE | 穴数 | 指定1mm単位 | PCTA | PCTWA | PCTA PCTWA 以外 | 通し穴 | 皿穴 | だるま穴 | ネジインサート | ||||||||||||||
| N | P | Q | M | L | |||||||||||||||||||
| 指定0.5mm単位 | |||||||||||||||||||||||
| PCTA(スタンダード 透明) PCTBA(スタンダード ブラウンスモーク) PCTGA(スタンダード グレースモーク) PCTWA(スタンダード(両面耐候加工) 透明) PCTBWA(スタンダード(両面耐候加工) ブラウンスモーク) PCTGWA(スタンダード(両面耐候加工) グレースモーク) PCTTA(制電 透明) PCTBTA(制電 ブラウンスモーク) PCTSP(耐擦傷 透明) | 2H(横) 2HL(縦) 4H 6H 8H | 20 ～ 1200 | 20 ～ 1000 | 3 | 3 | 3 | 6〜1191.5 (2H・4H) 4.5〜1195.5 (2HL) 6〜595.5 (6H・8H) | 4.5〜995.5 (2H) 6〜991.5 (2HL・4H・6H) 6〜495.5 (8H) | 3 4 5 6 8 10 | 3 | 5 6 8 | － | 表1より 選択 | ||||||||||
| 4 | 4 | - | 3 | 4 | 5 | 3 | |||||||||||||||||
| 5 | 5 | 5 | 3 | 4 | 5 | 6 | 3 | 4 | |||||||||||||||
| 6 | 6 | - | 4 | 5 | 6 | 4 | 5 | ||||||||||||||||
| 8 | 8 | 4 | 5 | 6 | 8 | 4 | 5 | 6 | |||||||||||||||
| 10 | 10 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 6 | 8 | |||||||||||||
| 12 | - | 4 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | |||||||||||||
| 15 | 4 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | ||||||||||||||
| 20 | 4 | 5 | 6 | 8 | 10 | 5 | 6 | 8 | 10 | ||||||||||||||
[ ! ]F寸の指定範囲 2H・4H選択時：d（d1）＋2.5≦F≦Aーd（d1）ー5、2HL選択時：d（d1）/2＋2.5≦F≦Aーd（d1）/2ー2.5、6H・8H選択時：d（d1）＋2.5≦F≦（Aーd（d1）ー5）/2が必要です。
[ ! ]G寸の指定範囲 2H選択時：d（d1）/2＋2.5≦G≦Bーd（d1）/2ー2.5、2HL・4H・6H選択時：d（d1）＋2.5≦G≦Bーd（d1）ー5、8H選択時：d（d1）＋2.5≦G≦（Bーd（d1）ー5）/2が必要です。 （dは通し穴、d1は皿穴選択のとき）
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
●Tの寸法公差
| T | T寸公差 |
| 3〜6 | ±0.5 |
| 8～12 | ±1.0 |
| 15～20 | ±1.2 |
●A・Bの寸法公差±1.0
■標準タイプ
[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ]T0.5〜2.0はこちらをご覧ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | − | A | − | B | − | T |
| PCTA | − | 1200 | − | 800 | − | 8 |
| 型式 | A | B | T | ||
| 指定1mm単位 | 選択 | ||||
| 標準サイズ PCTA PCTBA PCTGA PCTWA PCTBWA PCTGWA PCTTA PCTBTA PCTSP | 大サイズ L-PCTA L-PCTBA L-PCTGA L-PCTWA L-PCTBWA L-PCTGWA L-PCTTA L-PCTBTA L-PCTSP | （スタンダード 透明） （スタンダード ブラウンスモーク） （スタンダード グレースモーク） （スタンダード(両面耐候加工) 透明） （スタンダード(両面耐候加工) ブラウンスモーク） （スタンダード(両面耐候加工) グレースモーク） （制電 透明） （制電 ブラウンスモーク） （耐擦傷 透明） | 20〜1200 (標準サイズ) 1201～2000 (大サイズ) | 20〜1000 | 3・4・5・6・8・10・12・15・20 (PCTA・L-PCTA) 3・4・5・6・8・10 (PCTWA・L-PCTWA) 3・5 (上記以外) |
| PCTA-G | - | (スタンダード 透明) | 20～800 | 20～800 | 25・30 |
[ ! ]T0.5〜2.0はこちらをご覧ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
●Tの寸法公差・ソリ・ネジレ率
| T | T寸公差 | ソリ・ネジレ率 |
| 1000mmに対して | ||
| 3〜6 | ±0.5 | － |
| 8～12 | ±1.0 | － |
| 15～20 | ±1.2 | － |
| 25 | ＋0～2.5 | 0.4%以下 |
| 30 | ＋0～3.0 |
●A・Bの寸法公差±1.0
追加工
■穴数組合せタイプ（コーナー穴加工付）
| 型式 | － | A | － | B | － | T | － | C | － | D | － | ボルト呼び径 | － | (ACC,ACR) |
| PCTA33W8 | － | 200 | － | 100 | － | 5 | － | C20 | － | D10 | － | N5 | － | ACC |
| Alterations | 4コーナー同寸(5mm)加工 | |||||||
 |  | |||||||
| Code | ACC | ACR | ||||||
| Spec. | 4コーナー同寸5mmでカット、 R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の
| |||||||
| ￥/1Code | 400 | 500 | ||||||
■穴数組合せタイプ（コーナー穴加工なし）
| 型式 | － | A | － | B | － | T | － | C | － | D | － | R | － | S | － | ボルト呼び径 | － | (ACC,ACR) |
| PCTA22V8 | － | 200 | － | 100 | － | 5 | － | C60 | － | D20 | － | R20 | － | S60 | － | N5 | － | ACR |
| Alterations | 4コーナー同寸(5mm)加工 | |||||||
| | |||||||
| Code | ACC | ACR | ||||||
| Spec. | 4コーナー同寸5mmでカット、 R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の
| |||||||
| ￥/1Code | 400 | 500 | ||||||
■穴加工付タイプ
| 型式 | − | A | − | B | − | T | − | F | − | G | − | ボルト呼び径 | − | (XC・YC) |
| PCTA4H | − | 100 | − | 80 | − | 4 | − | F50 | − | G60 | − | N4 | − | XC10 |
| Alterations | 穴位置を左端面より指定 | 穴位置を下端面より指定 | 4コーナー同寸加工 | |||||||
 |  | | | |||||||
| Code | XC | YC | ACC | ACR | ||||||
| Spec. | XC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条 [ ! ]穴数選択タイプ(2H～8H)に [ ! ]各穴数時の計算式はP.996を | YC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条件 [ ! ]穴数選択タイプ(2H～8H)にのみ [ ! ]各穴数時の計算式はP.996を | 4コーナー同寸5mmでカット、 R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の
| |||||||
| ￥/1Code | 400 | 400 | 400 | 500 | ||||||
■標準タイプ
[ ! ]アルミフレームブラインドジョイント用切り欠きはこちらの詳細をご覧ください。
[ ! ]追加工は標準サイズのみ指定可
[ ! ]これ以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。
| 型式 | − | A | − | B | − | T | − | (CRA・CRB…etc) |
| PCTA | − | 200 | − | 200 | − | 5 | − | CRA5 |
| Alterations | アルミフレーム ブラインドジョイント用切欠き | 4コーナー逃げカット | コーナーカット コーナーのR加工 | 4コーナー同寸加工 | ||||
 |  |  | | | ||||
| Code | F□□・E□□・J□□・K□□ | CN | CCA・CCB・CCC・CCD CRA・CRB・CRC・CRD | ACC | ACR | |||
| Spec. | アルミフレームのブラインドジョイント用 逃げカットをいたします。 [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]指定方法はP.996をご覧ください | 4コーナーの逃げカットいたします。 CN＝指定1mm単位 [ ! ]5≦CN≦50 指定方法 CN＝25→CN25 [ ! ]標準タイプの標準サイズのみ指定可 | 任意のコーナー(ABCD)を加工いたします。 指定5mm単位 ・CCA5＝Aコーナー5mm カット ・CRB5＝Bコーナー5mm R [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]4コーナー同寸加工との併用はできません [ ! ]規格詳細はP.996をご覧ください | 4コーナー同寸5mmでカット、R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の加工条件は、 | ||||
| ￥/1Code | 200/コーナー | 400 | C | 5≦C≦20 | 25≦C≦50 | － | 400 | 500 |
| 200/コーナー | 300/コーナー | |||||||
| R | 5≦R≦20 | 25≦R≦50 | 55≦R≦100 | |||||
| 200/コーナー | 300/コーナー | 450/コーナー | ||||||
[ ! ]追加工は標準サイズのみ指定可
[ ! ]これ以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。
関連部品
| 筐体専用 樹脂プレート | |
| カテゴリページ | 筐体専用 樹脂プレート |
| 代表商品 | ポリカーボネートプレート (筐体専用 樹脂プレート) |
| 画像 |  |
関連リンク
透明樹脂プレート特性規格外品サービスへのご案内
ミスミFA標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 4日目 |
- ( - ) | 3日目 |
- ( - ) | 4日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 4日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
安価なハイスペック品(PCTWA/PCTBWA/PCTGWA)を規格追加！既存品よりも平均30％プライスダウン。両面耐候加工付き・食品衛生法対応。
板厚3～20mmのポリカーボネートプレートです。
■板厚2mm以下はこちら樹脂シートよりご選定ください。
ご注意
- 赤文字Type(PCTWA/PCTBWA/PCTGWA)は25年9月規格追加品です。両面耐候加工付き・食品衛生法対応かつ既存品よりも平均30%プライスダウン
- 本商品は切断面の面取り加工がない商品です。全周面取り処理が必要な場合は特注対応となりますのでお問い合わせ下さい。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- ブラウンスモークPCTBAタイプは筐体専用樹脂プレートF-PCTBAとは色味が異なりますのでご注意ください。
納期・価格
価格表
[ ! ]金額はWOSにてご確認下さい。
■穴加工費
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
穴加工付タイプ 標準タイプ単価＋穴加工費
（例）
のとき
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 穴加工付 Type | ￥穴加工費 | |||
| N (通し穴) | P (皿穴) | Q (だるま穴) | M (ネジインサート) | |
| 2H・2HL | 220 | 350 | 580 | 720 |
| 4H | 440 | 690 | 1,160 | 1,440 |
| 6H | 660 | 1,040 | 1,730 | 1,790 |
| 8H | 880 | 1,390 | 2,310 | 2,430 |
穴加工付タイプ 標準タイプ単価＋穴加工費
（例）
| 型式 | − | A | − | B | − | T | − | F | − | G | − | ボルト呼び径 |
| PCTTA4H | − | 500 | − | 400 | − | 5 | − | F240 | − | G160 | − | N8 |
| (標準タイプ単価) | ＋ | (穴加工費) | ＝ | 穴加工タイプ単価 |
| 6,660 | ＋ | 440 | ＝ | 7,100円 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
標準サイズ・穴加工付タイプ
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
標準サイズ・穴加工付タイプ
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1 | 2〜10 | 11～20 | 21～50 | 51～100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 15％ | お見積り |
| 出荷日 | 通常 | ＋2日 | ＋7日 | |||
[ ! ]標準対応大口以上はストーク対応なし
大サイズ
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜3 | 4〜9 | 10〜15 | 16〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 8％ | 10％ | お見積り |
| 出荷日 | 通常 | ||||
[ ! ]標準対応大口以上はストーク対応なし
カタログ
商品担当おすすめ
ポリカーボネートプレートのレビュー
高評価レビュー
電子基板取付用として
5
5.02022/09/28
電子基板を絶縁性の高い樹脂板を介して装置に取り付ける際に使いました。
短納期で指定寸法のものが調達できて幸いです。
1人が参考にしています。
低評価レビュー
穴加工有りで面取り、R加工ができる様にして欲しいです。
1
1.02021/10/07
角にあたる箇所がとがっていると危険と弊社では判断しており
基本的に使用する部品の角にあたる箇所は面取りかR加工をしており...もっと読む
ミスミからのコメント
貴重なご意見をいただきありがとうございます。穴加工付タイプは全周面取りを実施しております。四隅R加工をご希望の場合は型式末尾に追加工「ACR」をご指定ください。4コーナーをR5で加工いたします。
1人が参考にしています。
検査治具の押さえカバー
5
5.02019/02/05
材質、大きさ、穴加工等が選べて直ぐに価格も算出できるので、見積り作成の時点から役立ちます。
使用する際も納期が読めるので...もっと読む
3人が参考にしています。
お客様の設備の改造で使用
5
5.02020/12/06
設備内を稼働中に見たいとのご要望があり、
強度が強いポリカを選びました
設置後の透明度は問題なく使用できました
2人が参考にしています。
実験用
5
5.02018/11/20
今回は実験用として購入させていただきました。結果は残念でしたが、製品としては特に問題はなかったです。
2人が参考にしています。
電子基板取付用として
5
5.02022/09/28
電子基板を絶縁性の高い樹脂板を介して装置に取り付ける際に使いました。
短納期で指定寸法のものが調達できて幸いです。
1人が参考にしています。
穴加工有りで面取り、R加工ができる様にして欲しいです。
1
1.02021/10/07
角にあたる箇所がとがっていると危険と弊社では判断しており
基本的に使用する部品の角にあたる箇所は面取りかR加工をしており...もっと読む
ミスミからのコメント
貴重なご意見をいただきありがとうございます。穴加工付タイプは全周面取りを実施しております。四隅R加工をご希望の場合は型式末尾に追加工「ACR」をご指定ください。4コーナーをR5で加工いたします。
1人が参考にしています。
よくあるご質問（FAQ）
Q切断面にも制電性はありますか。
A
切断面には制電性はありません。
制電タイプは表面に帯電防止膜を施してあり、切断面は膜がないため制電性がありません。
制電タイプは表面に帯電防止膜を施してあり、切断面は膜がないため制電性がありません。
Q制電プレートの制電策はコーティング処理ですか。
A
コーティングタイプです。
