フランジ付歯付アイドラー　センターベアリングタイプ　Ｌ・Ｈ

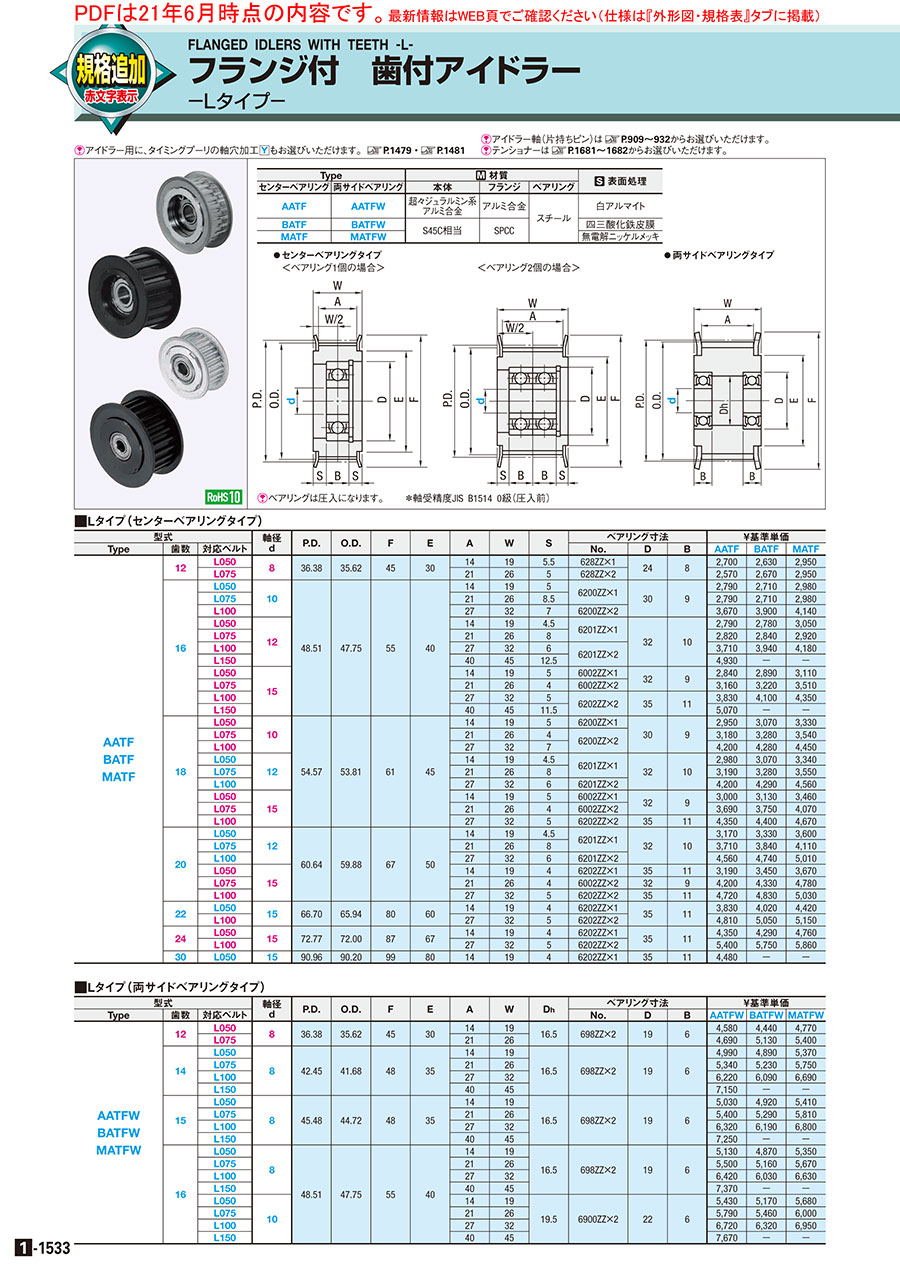

カタログ |P.1-1533

規格変更

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 2,700円～16,430円

税込単価: 2,970円～18,073円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｌ・Ｈ

通常価格(税別)： 4,660円 (税込価格：5,126円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

タイミングプーリ Lタイプ

4.5

通常出荷日：3 日目～

規格拡張のご案内硬質アルマイト、無電解ニッケルメッキの表面処理を追加しました。...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
歯付アイドラー
バックラッシレスタイプ
非該当
タイミングプーリ/アイドラー
アイドラー
材質証明書
対象外

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が359型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●センターベアリングタイプ
＜ベアリング1個の場合＞

＜ベアリング2個の場合＞

[ ! ]ベアリングは圧入になります。
＊軸受精度JIS B1514 0級
[ ! ]歯部とF寸を除く指示無き寸法公差はJISB0405m級に準じる。

Type	材質			表面処理
	本体	フランジ	ベアリング
AATF	超々ジュラルミン系アルミ合金	アルミ合金	スチール	白アルマイト
AKTF				硬質アルマイト
ANTF				無電解ニッケルメッキ
BATF	S45C相当	SPCC		四三酸化鉄皮膜
MATF				無電解ニッケルメッキ
SATF	SUS304		ステンレス	-

規格表

型式				−	d

Type	歯数	−	対応ベルト
AATF	22	−	L050	−	15

[ ! ]センターベアリングタイプも軸径が選択可能になりました。
上記に伴い選定方法が変わり、型式に軸径（d）が追加されました。

■Lタイプ

型式			軸径 d	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト									No.	D	B
AATF AKTF ANTF BATF MATF SATF	12	L050	8	36.38	35.62	45	30	14	19	5.5	628ZZ×1	24	8
		L075						21	26	5	628ZZ×2
	16	L050	10	48.51	47.75	55	40	14	19	5	6200ZZ×1	30	9
		L075						21	26	8.5
		L100						27	32	7	6200ZZ×2
		L050	12					14	19	4.5	6201ZZ×1	32	10
		L075						21	26	8
		L100						27	32	6	6201ZZ×2
		L150						40	45	12.5
		L050	15					14	19	5	6002ZZ×1	32	9
		L075						21	26	4	6002ZZ×2
		L100						27	32	5	6202ZZ×2	35	11
		L150						40	45	11.5
	18	L050	10	54.57	53.81	61	45	14	19	5	6200ZZ×1	30	9
		L075						21	26	4	6200ZZ×2
		L100						27	32	7
		L050	12					14	19	4.5	6201ZZ×1	32	10
		L075						21	26	8
		L100						27	32	6	6201ZZ×2
		L050	15					14	19	5	6002ZZ×1	32	9
		L075						21	26	4	6002ZZ×2
		L100						27	32	5	6202ZZ×2	35	11
	20	L050	12	60.64	59.88	67	50	14	19	4.5	6201ZZ×1	32	10
		L075						21	26	8
		L100						27	32	6	6201ZZ×2
		L050	15					14	19	4	6202ZZ×1	35	11
		L075						21	26	4	6002ZZ×2	32	9
		L100						27	32	5	6202ZZ×2	35	11
	22	L050	15	66.70	65.94	80	60	14	19	4	6202ZZ×1	35	11
		L100						27	32	5	6202ZZ×2
	24	L050	15	72.77	72.00	87	67	14	19	4	6202ZZ×1	35	11
		L100						27	32	5	6202ZZ×2
	30	L050	15	90.96	90.20	99	80	14	19	4	6202ZZ×1	35	11

■Hタイプ

型式			軸径 d	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト									No.	D	B
AATF AKTF ANTF BATF MATF SATF	14	H075	12	56.60	55.22	61	45	21	26	3	6201ZZ×2	32	10
		H100						27	32	6
		H100	15					27	32	5	6202ZZ×2	35	11
		H150						40	45	11.5
		H200						54	59	18.5
	16	H075	12	64.68	63.31	70	56	21	26	3	6201ZZ×2	32	10
		H100						27	32	6
		H150	15					40	45	11.5	6202ZZ×2	35	11
		H200						54	59	18.5
	18	H075	12	72.77	71.39	80	60	21	26	3	6201ZZ×2	32	10
		H100						27	32	6
		H075	15					21	26	4	6002ZZ×2	32	9
		H100						27	32	5	6202ZZ×2	35	11
	20	H075	15	80.85	79.48	87	67	21	26	4	6002ZZ×2	32	9
		H100						27	32	5	6202ZZ×2	35	11
		H150	20					40	45	8.5	6204ZZ×2	47	14
	22	H075	15	88.94	87.56	95	75	21	26	4	6002ZZ×2	32	9
		H100						27	32	5	6202ZZ×2	35	11
		H150	20					40	45	8.5	6204ZZ×2	47	14
	24	H075	15	97.02	95.65	104	84	21	26	4	6002ZZ×2	32	9
		H100						27	32	5	6202ZZ×2	35	11
		H150	20					40	45	8.5	6204ZZ×2	47	14
	25	H075	15	101.06	99.69	111	90	21	26	4	6002ZZ×2	32	9
		H100						27	32	5	6202ZZ×2	35	11
		H150	20					40	45	8.5	6204ZZ×2	47	14
		H075	25					21	26	5.5	6205ZZ×1	52	15
		H150						40	45	7.5	6205ZZ×2
	28	H075	15	113.19	111.82	123	102	21	26	4	6002ZZ×2	32	9
		H100						27	32	5	6202ZZ×2	35	11

追加工

型式	−	d	−	(FC・NFC・LFC・RFC)
AATF20L100	−	12	−	FC65

Alterations	フランジカット	フランジカシメなし	フランジカシメ片側のみ
Code	FC	NFC	LFC・RFC
Spec.	フランジをカットして低くします。 FC：0.5mm単位指定 [ ! ]フランジ外周は表面処理　　されていません。 [ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F－2 指定方法 FC65	フランジをカシメずに出荷いたします。 (フランジ付属)	止め輪側(RFC)又は止め輪反対側(LFC) の片側のみフランジをカシメて出荷いたします。(フランジ1枚付属)
￥/1Code	300	無料	無料

型番リスト

表示件数

...

型番

ベルト種類

使用ベルト幅

(mm)

ベルト幅

(inch)

歯数

(T)

表面処理

材質

軸穴径 d

(mm)

ベアリング位置

軸穴径 d

(mm)

RoHS?

最小発注数量

L	12.7	0.5	12	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
L	19.1	0.75	12	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
H	19.1	0.75	14	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	センターベアリングタイプ	12	10	1個
H	25.4	1	14	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
H	25.4	1	14	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	38.1	1.5	14	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	50.8	2	14	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	19.1	0.75	16	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	センターベアリングタイプ	12	10	1個
H	25.4	1	16	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
H	38.1	1.5	16	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	50.8	2	16	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	12.7	0.5	16	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
L	12.7	0.5	16	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	12.7	0.5	16	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	19.1	0.75	16	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
L	19.1	0.75	16	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	19.1	0.75	16	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	25.4	1	16	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
L	25.4	1	16	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	25.4	1	16	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	38.1	1.5	16	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	38.1	1.5	16	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	19.1	0.75	18	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	センターベアリングタイプ	12	10	1個
H	25.4	1	18	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
H	25.4	1	18	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	12.7	0.5	18	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
L	12.7	0.5	18	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	12.7	0.5	18	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	19.1	0.75	18	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
L	19.1	0.75	18	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	19.1	0.75	18	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	25.4	1	18	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
L	25.4	1	18	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	25.4	1	18	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	19.1	0.75	20	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	15	センターベアリングタイプ	15	10	1個
H	25.4	1	20	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	38.1	1.5	20	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
L	12.7	0.5	20	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	12.7	0.5	20	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	19.1	0.75	20	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	19.1	0.75	20	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	25.4	1	20	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
L	25.4	1	20	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	19.1	0.75	22	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	15	センターベアリングタイプ	15	10	1個
H	25.4	1	22	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	38.1	1.5	22	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
L	12.7	0.5	22	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	25.4	1	22	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	19.1	0.75	24	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	15	センターベアリングタイプ	15	10	1個
H	25.4	1	24	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	38.1	1.5	24	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
L	12.7	0.5	24	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
L	25.4	1	24	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	19.1	0.75	25	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	15	センターベアリングタイプ	15	10	1個
H	19.1	0.75	25	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	25	センターベアリングタイプ	25	10	1個
H	25.4	1	25	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
H	38.1	1.5	25	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
H	38.1	1.5	25	白アルマイト	[アルミニウム] 2000系アルミ合金	25	-	-	10	1個
H	19.1	0.75	28	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	15	センターベアリングタイプ	15	10	1個
H	25.4	1	28	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,840円 ( 3,124円 )	3日目
2,700円 ( 2,970円 )	3日目
3,500円 ( 3,850円 )	3日目
4,160円 ( 4,576円 )	3日目
4,290円 ( 4,719円 )	3日目
5,230円 ( 5,753円 )	3日目
6,270円 ( 6,897円 )	3日目
4,050円 ( 4,455円 )	3日目
4,450円 ( 4,895円 )	3日目
5,180円 ( 5,698円 )	3日目
6,010円 ( 6,611円 )	3日目
2,930円 ( 3,223円 )	3日目
2,930円 ( 3,223円 )	3日目
2,980円 ( 3,278円 )	3日目
2,930円 ( 3,223円 )	3日目
2,960円 ( 3,256円 )	3日目
3,320円 ( 3,652円 )	3日目
3,850円 ( 4,235円 )	3日目
3,900円 ( 4,290円 )	3日目
4,020円 ( 4,422円 )	3日目
5,180円 ( 5,698円 )	3日目
5,320円 ( 5,852円 )	3日目
4,580円 ( 5,038円 )	3日目
5,440円 ( 5,984円 )	3日目
5,570円 ( 6,127円 )	3日目
3,100円 ( 3,410円 )	3日目
3,130円 ( 3,443円 )	3日目
3,150円 ( 3,465円 )	3日目
3,340円 ( 3,674円 )	3日目
3,350円 ( 3,685円 )	3日目
3,870円 ( 4,257円 )	3日目
4,410円 ( 4,851円 )	3日目
4,410円 ( 4,851円 )	3日目
4,570円 ( 5,027円 )	3日目
5,280円 ( 5,808円 )	3日目
6,340円 ( 6,974円 )	3日目
8,720円 ( 9,592円 )	3日目
3,330円 ( 3,663円 )	3日目
3,350円 ( 3,685円 )	3日目
3,900円 ( 4,290円 )	3日目
4,410円 ( 4,851円 )	3日目
4,790円 ( 5,269円 )	3日目
4,960円 ( 5,456円 )	3日目
5,820円 ( 6,402円 )	3日目
6,620円 ( 7,282円 )	3日目
8,940円 ( 9,834円 )	3日目
4,020円 ( 4,422円 )	3日目
5,050円 ( 5,555円 )	3日目
6,830円 ( 7,513円 )	3日目
7,860円 ( 8,646円 )	3日目
10,400円 ( 11,440円 )	3日目
4,570円 ( 5,027円 )	3日目
5,670円 ( 6,237円 )	3日目
7,190円 ( 7,909円 )	3日目
8,370円 ( 9,207円 )	3日目
9,050円 ( 9,955円 )	3日目
11,810円 ( 12,991円 )	3日目
12,120円 ( 13,332円 )	3日目
7,850円 ( 8,635円 )	3日目
10,520円 ( 11,572円 )	3日目

...

基本情報
納期・価格
概要・仕様

基本情報

規格拡張のご案内硬質アルマイト、無電解ニッケルメッキの表面処理を追加しました。ステンレス材質が選べるようになりました。
一部歯数でこれまで対応していなかった表面処理を追加しました。関連商品タイミングプーリ Lタイプはこちらタイミングプーリ Hタイプはこちらタイミングベルト Lタイプはこちらタイミングベルト Hタイプはこちらオープンエンドベルトはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■Lタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AATF	AKTF	ANTF	BATF	MATF	SATF
AATF AKTF ANTF BATF MATF SATF	12	L050	8	2,840	2,740	3,060	2,760	3,100	3,780
	12	L075	8	2,700	3,450	3,820	2,800	3,100	4,270
	16	L050	10	2,930	3,120	3,480	2,850	3,130	4,290
		L075		2,930	3,470	3,870	2,850	3,130	4,570
		L100		3,850	4,130	4,620	4,100	4,350	5,900
		L050	12	2,930	3,140	3,510	2,920	3,200	4,330
		L075		2,960	3,500	3,890	2,980	3,070	4,710
		L100		3,900	4,170	4,660	4,140	4,390	6,130
		L150		5,180	5,540	6,190	5,380	5,750	-
		L050	15	2,980	3,200	3,570	3,030	3,270	4,400
		L075		3,320	3,940	4,350	3,380	3,690	5,650
		L100		4,020	4,310	4,820	4,310	4,570	6,360
		L150		5,320	5,700	6,360	5,560	5,940	-
	18	L050	10	3,100	3,510	3,900	3,220	3,500	4,580
		L075		3,340	4,310	4,910	3,440	3,720	5,910
		L100		4,410	4,720	5,430	4,490	4,670	6,500
		L050	12	3,130	3,540	3,930	3,220	3,510	4,580
		L075		3,350	4,000	4,590	3,440	3,730	5,180
		L100		4,410	4,830	5,480	4,500	4,790	6,670
		L050	15	3,150	3,580	3,980	3,290	3,630	4,660
		L075		3,870	4,360	4,960	3,940	4,270	6,120
		L100		4,570	4,900	5,610	4,620	4,900	6,900
	20	L050	12	3,330	3,780	4,190	3,500	3,780	4,770
		L075		3,900	4,320	4,930	4,030	4,320	5,740
		L100		4,790	5,130	5,870	4,980	5,260	7,100
		L050	15	3,350	3,750	4,150	3,620	3,850	4,850
		L075		4,410	4,720	5,390	4,550	5,020	6,500
		L100		4,960	5,310	5,930	5,070	5,280	7,330
	22	L050	15	4,020	4,130	4,740	4,220	4,640	6,460
	22	L100	15	5,050	5,620	6,480	5,300	5,410	9,090
	24	L050	15	4,570	4,710	5,250	4,500	5,000	7,120
	24	L100	15	5,670	6,590	7,660	6,040	6,150	9,860
	30	L050	15	4,700	6,110	6,970	5,310	5,460	8,680

■Hタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AATF	AKTF	ANTF	BATF	MATF	SATF
AATF AKTF ANTF BATF MATF SATF	14	H075	12	3,500	4,230	4,830	4,000	4,400	5,550
		H100	12	4,160	4,670	5,310	4,350	4,630	6,110
		H100	15	4,290	4,760	5,410	4,460	4,710	6,460
		H150		5,230	5,840	6,740	5,420	5,700	-
		H200		6,270	7,100	8,420	6,430	6,710	-
	16	H075	12	4,050	4,870	5,520	4,180	4,590	7,030
		H100	12	4,450	5,430	6,280	4,550	4,830	7,680
		H150	15	5,180	6,810	8,090	5,270	5,550	-
		H200	15	6,010	8,440	10,310	6,100	6,380	-
	18	H075	12	4,580	5,530	6,370	4,460	4,670	8,130
		H100	12	5,440	6,220	7,270	5,270	5,800	8,950
		H075	15	4,630	5,620	6,470	4,600	5,050	8,130
		H100	15	5,570	6,310	7,370	5,420	5,960	9,150
	20	H075	15	5,280	6,490	7,540	5,120	5,630	9,160
		H100	15	6,340	7,350	8,620	5,810	6,380	10,180
		H150	20	8,720	9,570	11,610	7,080	8,350	-
	22	H075	15	5,820	6,610	7,670	5,690	6,260	10,340
		H100	15	6,620	7,470	8,750	5,950	6,550	11,490
		H150	20	8,940	9,700	11,750	7,270	8,580	-
	24	H075	15	6,830	7,630	8,950	6,380	7,010	11,550
		H100	15	7,860	8,550	10,440	7,090	7,800	12,960
		H150	20	10,400	11,450	14,060	8,350	9,850	-
	25	H075	15	7,190	8,590	10,060	6,880	7,560	12,000
		H100	15	9,050	9,840	11,350	7,750	8,530	13,600
		H150	20	11,810	12,940	16,100	9,090	10,730	-
		H075	25	8,370	9,350	10,640	7,110	7,850	-
		H150	25	12,120	13,250	16,430	9,450	11,140	-
	28	H075	15	7,850	9,690	12,070	7,410	8,150	14,270
	28	H100	15	10,520	11,430	14,170	8,850	9,740	15,800

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜9	10〜12	13〜14	15〜30	31～50	51～100	101～
値引率	基準単価	5％	10％	18％	25%	35%	お見積り
出荷日	通常				+13日		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●AATF・BATF・MATF・SATF

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律200円
[ ! ]ストークAは3本以上で1明細行当たり一律540円

●AKTF・ANTF

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

駆動プーリ

　フランジ付
歯付アイドラー

従動プーリ

[ ! ]アイドラーは必ずゆるみ側でご使用ください。
[ ! ]アイドラーはできるだけ大プーリに近づけてご使用ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フランジ付歯付アイドラー　センターベアリングタイプ　Ｌ・Ｈのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

設備の組み立てに

満足度：4.02019/06/30

設備に使用 SUSの選択があると水モノに使用ができ使用の幅が広がる

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フランジ付歯付アイドラー　センターベアリングタイプ　Ｌ・Ｈ	フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｌ・Ｈ	フランジ付歯付アイドラー　センターベアリングタイプ　Ｐ□Ｍ	フランジ付バックラッシレス歯付アイドラーセンターベアリングタイプ □GT・□YU	フランジ付歯付アイドラー　センターベアリングタイプ　ＭＸＬ・ＸＬ	フランジ付歯付アイドラーセンターベアリングタイプ □GT・□YU
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	2,700円-	4,660円 -	2,880円 -	2,840円 -	1,920円 -	2,470円 -
通常出荷日	3日目〜	3日目〜	3日目〜	3日目〜	3日目〜	3日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
種類	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー
バックラッシレスタイプ	非該当	非該当	非該当	該当	非該当	非該当
タイミングプーリ/アイドラー	アイドラー	アイドラー	アイドラー	アイドラー	アイドラー	アイドラー
