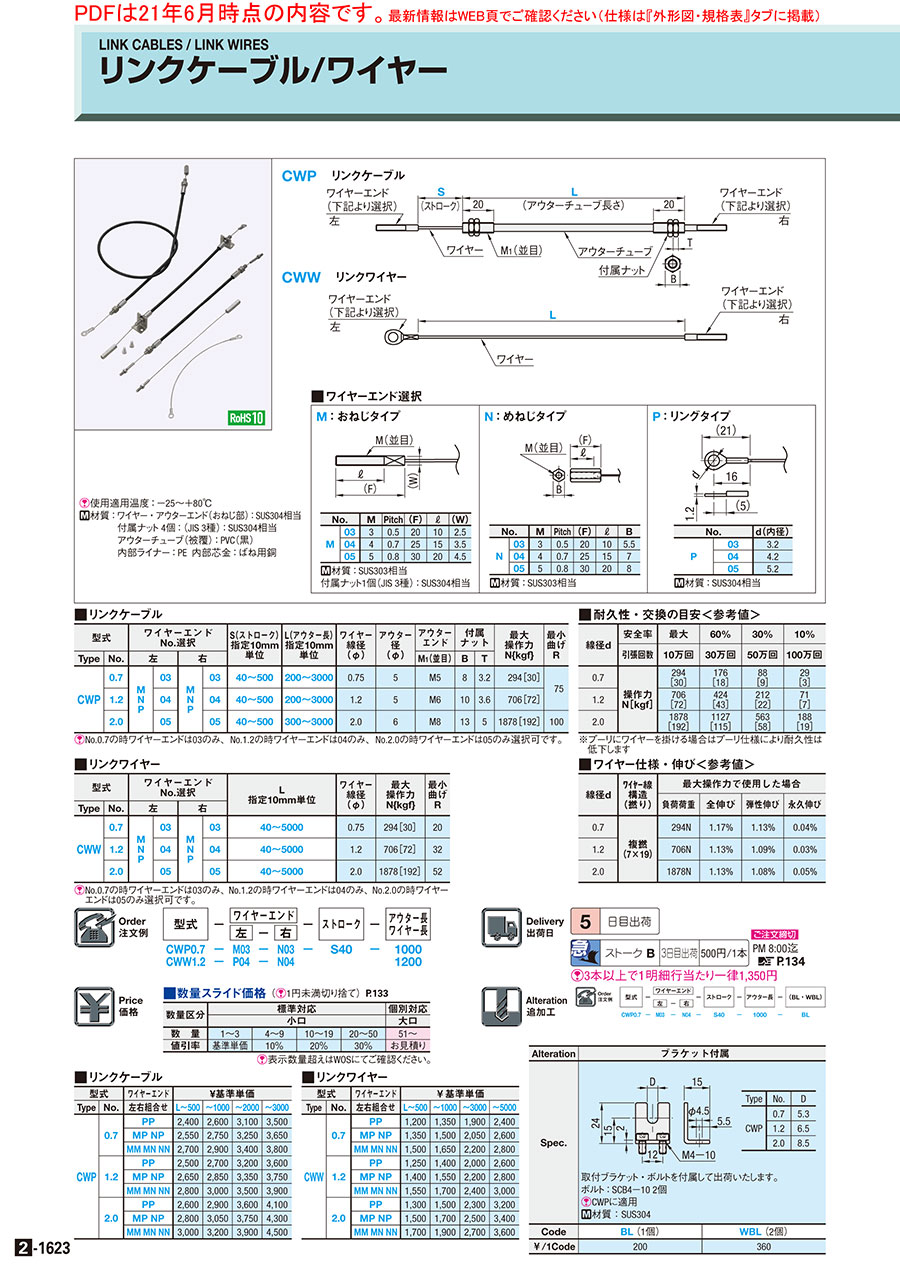

リンクケーブル

■ワイヤーエンド選択

Ｍ：おねじタイプ	Ｎ：めねじタイプ	Ｐ：リングタイプ
No.  M  Pitch (F) ℓ (W)  M  03 3 0.5 20 10 2.5 04 4 0.7 25 15 3.5 05 5 0.8 30 20 4.5	No. M Pitch (F) ℓ B  N  03 3 0.5 20 10 5.5 04 4 0.7 25 15 7 05 5 0.8 30 20 8	No. d(内径)  P  03 3.2 04 4.2 05 5.2

[ ! ]ワイヤーエンド部は単品で販売しておりません。ご希望の場合は「規格外品サービス」へお問い合わせください。

■ リンクケーブル

型式		ワイヤーエンド No.選択				S(ストローク) 指定10mm単位	L(アウター長) 指定10mm単位	ワイヤー 線径 (φ)	アウター 径 (φ)	アウター エンド	付属ナット		最大 操作力 N{kgf}	最小 曲げ R
Type	No.	左		右						M1(並目)	B	T
CWP	0.7	M N P	03	M N P	03	40～500	200～3000	0.75	5	M5	8	3.2	294［30］	75
	1.2		04		04	40～500	200～3000	1.2	5	M6	10	3.6	706［72］
	2.0		05		05	40～500	300～3000	2.0	6	M8	13	5	1878［192］	100

[ ! ]No.0.7の時ワイヤーエンドは03のみ、No.1.2の時ワイヤーエンドは04のみ、No.2.0の時ワイヤーエンドは05のみ選択可です。

■ リンクワイヤー

型式		ワイヤーエンド No.選択				L 指定10mm単位	ワイヤー 線径 (φ)	最大 操作力 N{kgf}	最小 曲げ R
Type	No.	左		右
CWW	0.7	M N P	03	M N P	03	40～5000	0.75	294［30］	20
	1.2		04		04	40～5000	1.2	706［72］	32
	2.0		05		05	40～5000	2.0	1878［192］	52

[ ! ]No.0.7の時ワイヤーエンドは03のみ、No.1.2の時ワイヤーエンドは04のみ、No.2.0の時ワイヤーエンドは05のみ選択可です。

①最大操作力の荷重以内でご使用ください。
②アウターチューブの取付部は、緩まないように、しっかりと固定してください。
　(状況に応じて、取付ブラケット付属追加工をご指定、ご使用ください)
③曲げて配線する場合、アウターチューブ両端のおねじ部に曲げ角度がかからないよう、100mm以上の直線部をとってから曲げてください。
　アウターチューブ曲げ部のクランプはしないでください。（耐久性が落ちる原因となります）
④曲げ角度は最小曲げR以上になるように配線してください。
⑤曲げ回数はできるだけ少なくなるように配線してください。
⑥配線が長くなる場合はアウターチューブを適所で固定し、操作中にアウターチューブが大きく動かないようにご注意ください。
⑦S字に配線する場合は、ストロークの2倍以上の直線部を設けてください。操作力が半減する原因となります。
⑧リンクワイヤーご使用上の注意
　プーリを掛けてご使用される場合、下記プーリ外径以上でご使用ください。尚、操作スピード、荷重等により耐久性は異なります。



●一般に、PULLケーブルと呼ばれ、手元から離れた場所に取付けた装置に、引き方向の力と変位を伝達、様々な連結部品と組合わせることによって、
複雑な動力伝達が可能なコントロール用のケーブルです。

●従来、自動車の内部機構部品として「軽量化」「ダイレクト感」「組付け性」「防振・防音」「安全性」といった特性を持った動力伝達部品です。

＜設計・組立自由度＞ 中間部のジョイント機構を必要とせず、アウター径の隙間さえあれば、操作部と作動部を3次元的な連結が可能です。
＜耐震性・防音性＞ メカニカルロッド方式に比べ、剛性がダウンし消音・防振性に優れます。
＜省スペース＞ 作動機構部、操作部の位置を自由に設計できるため、ユニットのコンパクト化が可能です。
＜信頼性＞ 操作部と作動部が機械的にダイレクトに連結できるため、信頼性に優れています。
＜低コスト＞ 他の連結機構と比べシンプルな構造で、取付け工数が少なく、配線作業も楽です。
