アジャスタパッド　ナイロンタイプ

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 490円～630円

税込単価: 539円～693円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッド標準タイプ

4.7

通常価格(税別)： 110円 (税込価格：121円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アジャスタパッド　標準タイプ

4.6

通常価格(税別)： 133円 (税込価格：146円)

通常出荷日：在庫品1日目

アジャスタパッド　ナイロンタイプになります。【仕様】ねじ部材質：S45C、ねじ...

詳細情報を確認する

種類
各種アジャスタ
特長
標準
ねじ部材質
スチール
本体材質
樹脂
許容荷重【範囲選択】 (kN)
1.1～6.0
接地面材質
樹脂
幅 D (mm)
50
本体高さ (mm)
20
詳細本体材質
ナイロン
本体表面処理
なし
ねじ部材質(詳細)
SS400
ねじ部表面処理
亜鉛メッキ
首振り機構
あり
首振り角度 θ (deg)
15
接地面材質(詳細)
ナイロン
材質証明書
対象
材質証明書：材質
ねじ部：SS400|ナット：SS400|パッド部：ナイロン
材質証明書：表面処理
ねじ部：亜鉛メッキ|ナット：亜鉛メッキ

ご注意

本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が6型番あります。

外形図・規格表
型番リスト
詳細情報

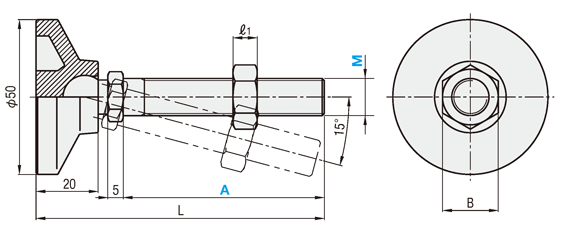

外形図・規格表

C−AJPJ

[ ! ]Mは並目になります。

パッド底面

[ ! ]360°傾斜可能です。

	[ M ] 材質	[ S ] 表面処理
ねじ部・ナット	SS400	亜鉛メッキ
パッド部	ナイロン	−

規格表

型式	−	A
C－AJPJ16	−	148

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	ℓ₁	B	垂直耐荷重 (kN)	質量 (g)	￥基準単価
Type	M－A
C－AJPJ	10－68	96	9.5	16	1.2	80	490
	10－98	126				96	500
	12－68	96	12.2	18	1.5	101	550
	12－98	126				122	570
	16－108	136		24	3.0	137	585
	16－148	176				158	630

[ ! ]kgf（荷重）＝N×0.101972

型番リスト

表示件数

型番

ねじの呼び M

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ A

(mm)

最小発注数量

10	1.2	40.1～70	68	1個
10	1.2	70.1～100	98	1個
12	1.5	40.1～70	68	1個
12	1.5	70.1～100	98	1個
16	3	100.1～130	108	1個
16	3	130.1～150	148	1個

通常単価(税別) (税込単価)	通常出荷日

490円 ( 539円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能

基本情報

アジャスタパッド　ナイロンタイプになります。【仕様】ねじ部材質：S45C、ねじ部表面処理：亜鉛メッキ、本体材質：ナイロン

ご注意

本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

類似品比較ポイント　　RoHS：非対応垂直耐荷重が類似部品とは異なります。（詳細はこちらを参照）

■価格比較
類似部品と比べ安価な商品です。

仕様	Type		価格差
樹脂タイプ	類似部品	：AJPD 　P.1143	類似部品比最大50%OFF
	C-VALUE部品	：C-AJPJ 　P.1146

商品担当おすすめ

ミスミ
アジャスタパッド　標準タイプ
標準タイプのアジャスタパッドです。
ミスミ
アジャスタパッド　重荷重タイプ
重荷重タイプのアジャスタパッドです。
ミスミ
アジャスタパッド　固定タイプ
アンカー打ち込み用の1つ穴をあけたタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
