アジャスタパッド 重荷重タイプ
- 環境対応
- RoHS対応（10物質）
- 種類
- 各種アジャスタ
- 特長
- 金属マウント
- 接地面材質
- 金属
- 首振り機構
- なし
- 材質証明書
- 対象外
ご注意

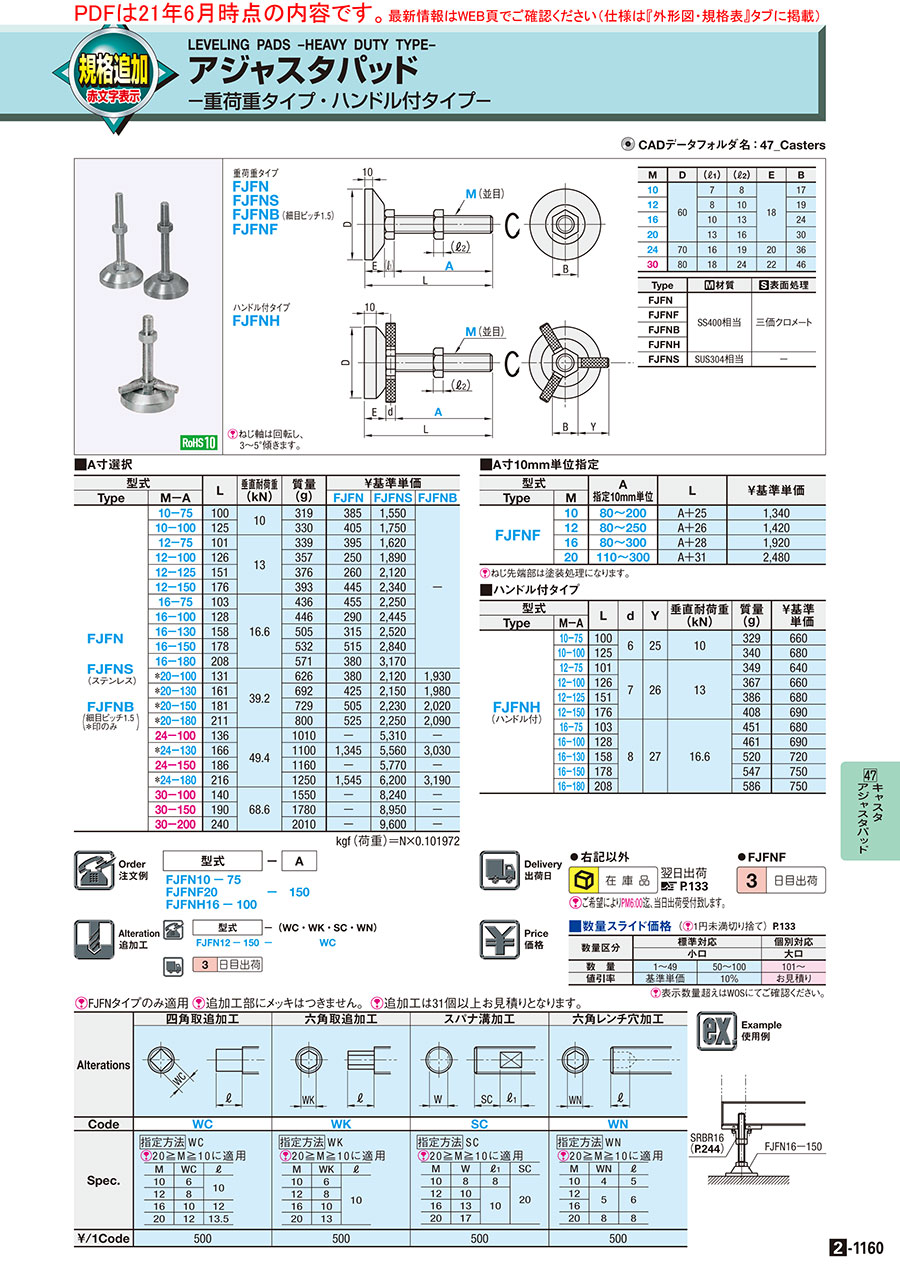

外形図・規格表
FJFNF(ねじ長さ選択タイプ)
FJFNB(細目ピッチ1.5)
FJFNS(ステンレス)
FJFNH(ハンドル付タイプ)
[ ! ]ねじ軸は回転し、3～5°傾きます。
[ ! ]FJFNBタイプ以外、Mは並目になります。
| Type | [ M ]材質 | [ S ]表面処理 |
| FJFN | SS400相当 | 三価クロメート |
| FJFNF | ||
| FJFNB | ||
| FJFNH | ||
| FJFNS | SUS304相当 | − |
規格表
| 型式 | − | A |
| FJFN10 FJFNF20 FJFNH16 | − − − | 75 150 100 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | D | (ℓ1) | (ℓ2) | E | B | M | ねじピッチ | 垂直耐荷重 (kN) | 質量 (g) | ￥基準単価 | ||||
| Type | M－A | 並目 | *細目 | FJFN | FJFNS | FJFNB | |||||||||
| FJFN FJFNS (ステンレス) FJFNB (細目ピッチ1.5 ＊印のみ) | 10－75 | 100 | 60 | 7 | 8 | 18 | 17 | 10 | 1.5 | ― | 10 | 319 | 404 | 1,628 | ― |
| 10－100 | 125 | 330 | 425 | 1,838 | |||||||||||
| 12－75 | 101 | 8 | 10 | 19 | 12 | 1.75 | ― | 13 | 339 | 415 | 1,701 | ||||
| 12－100 | 126 | 357 | 263 | 1,985 | |||||||||||
| 12－125 | 151 | 376 | 273 | 2,226 | |||||||||||
| 12－150 | 176 | 393 | 467 | 2,457 | |||||||||||
| 16－75 | 103 | 10 | 13 | 24 | 16 | 2.0 | ― | 16.6 | 436 | 478 | 2,363 | ||||
| 16－100 | 128 | 446 | 305 | 2,567 | |||||||||||
| 16－130 | 158 | 505 | 331 | 2,646 | |||||||||||
| 16－150 | 178 | 532 | 541 | 2,982 | |||||||||||
| 16－180 | 208 | 571 | 399 | 3,329 | |||||||||||
| ＊20－100 | 131 | 13 | 16 | 30 | 20 | 2.5 | 1.5 | 39.2 | 626 | 399 | 2,226 | 1,930 | |||
| ＊20－130 | 161 | 692 | 446 | 2,258 | 1,980 | ||||||||||
| ＊20－150 | 181 | 729 | 530 | 2,342 | 2,020 | ||||||||||
| ＊20－180 | 211 | 800 | 551 | 2,363 | 2,090 | ||||||||||
| 24－100 | 136 | 70 | 16 | 19 | 20 | 36 | 24 | 3.0 | ― | 49.4 | 1,010 | 1,313 | 5,576 | ― | |
| ＊24－130 | 166 | 1.5 | 1,100 | 1,412 | 5,838 | 3,030 | |||||||||
| 24－150 | 186 | ― | 1,160 | 1,523 | 6,059 | ― | |||||||||
| ＊24－180 | 216 | 1.5 | 1,250 | 1,622 | 6,510 | 3,190 | |||||||||
| 30－100 | 140 | 80 | 18 | 24 | 22 | 46 | 30 | 3.5 | ― | 68.6 | 1,550 | 2,048 | 8,652 | ― | |
| 30－150 | 190 | 1,780 | 2,153 | 9,398 | ― | ||||||||||
| 30－200 | 240 | 2,010 | 2,331 | 10,080 | ― | ||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A 指定10mm単位 | L | D | (ℓ1) | (ℓ2) | E | B | 垂直耐荷重 (kN) | ￥基準単価 | |
| Type | M(並目) | |||||||||
| FJFNF | 10 | 80〜200 | A＋25 | 60 | 7 | 8 | 18 | 17 | 10 | 1,407 |
| 12 | 80〜250 | A＋26 | 8 | 10 | 19 | 13 | 1,491 | |||
| 16 | 80〜300 | A＋28 | 10 | 13 | 24 | 16.6 | 2,016 | |||
| 20 | 110〜300 | A＋31 | 13 | 16 | 30 | 39.2 | 2,604 | |||
■ハンドル付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | d | Y | M (並目) | 垂直耐荷重 (kN) | 質量 (g) | ￥基準 単価 | |
| Type | M−A | |||||||
| FJFNH (ハンドル付) | 10−75 | 100 | 6 | 25 | 10 | 10 | 329 | 693 |
| 10−100 | 125 | 340 | 714 | |||||
| 12−75 | 101 | 7 | 26 | 12 | 13 | 349 | 672 | |
| 12−100 | 126 | 367 | 693 | |||||
| 12−125 | 151 | 386 | 714 | |||||
| 12−150 | 176 | 408 | 725 | |||||
| 16−75 | 103 | 8 | 27 | 16 | 16.6 | 451 | 714 | |
| 16−100 | 128 | 461 | 725 | |||||
| 16−130 | 158 | 520 | 756 | |||||
| 16−150 | 178 | 547 | 788 | |||||
| 16−180 | 208 | 586 | 788 | |||||
追加工
| 型式 | − | (WC・WK・SC・WN) |
| FJFN12−150 | − | WC |
| 3 | 日目出荷 |
| Alteration | 四角取追加工 | 六角取追加工 | スパナ溝加工 | 六角レンチ穴加工 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |  |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | WC | WK | SC | WN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | 指定方法 WC [ ! ]20≧M≧10に適用
| 指定方法 WK [ ! ]20≧M≧10に適用
| 指定方法 SC [ ! ]20≧M≧10に適用
| 指定方法 WN [ ! ]20≧M≧10に適用
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code | 525 | 525 | 525 | 525 |
[ ! ]追加工は31個以上お見積りとなります。
使用例
注意・禁止事項
- 選定に際しては、「許容荷重」・「取り付けねじ径」から選定ください。
- 滑り止め・防振等にはラバー付きがおすすめです。
- アジャストパッド設置後の高さ調整の作業を容易にするため、ねじ部はパッドに固定されず、回転する仕様になっています。
- 地面の傾きを吸収するため、ねじ部は多少傾くようになっていますが、垂直耐荷重に影響はありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
444円 ( 488円 ) | 在庫品1日目当日出荷可能 |
|
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
|
- ( - ) | 3日目 |
- |
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
|
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
- |
556円 ( 612円 ) | 在庫品1日目当日出荷可能 |
|
- ( - ) | 3日目 |
- |
556円 ( 612円 ) | 在庫品1日目当日出荷可能 |
- |
437円 ( 481円 ) | 在庫品1日目当日出荷可能 |
|
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
|
595円 ( 655円 ) | 在庫品1日目当日出荷可能 |
|
571円 ( 628円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 3日目 |
- |
571円 ( 628円 ) | 在庫品1日目当日出荷可能 |
|
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
|
726円 ( 799円 ) | 在庫品1日目当日出荷可能 |
|
788円 ( 867円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 3日目 |
- |
1,444円 ( 1,588円 ) | 在庫品1日目当日出荷可能 |
- |
1,553円 ( 1,708円 ) | 在庫品1日目当日出荷可能 |
- |
1,675円 ( 1,843円 ) | 在庫品1日目当日出荷可能 |
- |
1,784円 ( 1,962円 ) | 在庫品1日目当日出荷可能 |
- |
2,253円 ( 2,478円 ) | 在庫品1日目当日出荷可能 |
- |
2,368円 ( 2,605円 ) | 在庫品1日目当日出荷可能 |
- |
2,564円 ( 2,820円 ) | 在庫品1日目当日出荷可能 |
- |
2,123円 ( 2,335円 ) | 在庫品1日目当日出荷可能 |
- |
2,178円 ( 2,396円 ) | 在庫品1日目当日出荷可能 |
- |
2,222円 ( 2,444円 ) | 在庫品1日目当日出荷可能 |
- |
2,299円 ( 2,529円 ) | 在庫品1日目当日出荷可能 |
- |
3,333円 ( 3,666円 ) | 在庫品1日目当日出荷可能 |
- |
3,509円 ( 3,860円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
- |
785円 ( 864円 ) | 在庫品1日目当日出荷可能 |
- |
739円 ( 813円 ) | 在庫品1日目当日出荷可能 |
- |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
- |
785円 ( 864円 ) | 在庫品1日目当日出荷可能 |
- |
798円 ( 878円 ) | 在庫品1日目当日出荷可能 |
- |
785円 ( 864円 ) | 在庫品1日目当日出荷可能 |
- |
798円 ( 878円 ) | 在庫品1日目当日出荷可能 |
- |
832円 ( 915円 ) | 在庫品1日目当日出荷可能 |
- |
867円 ( 954円 ) | 在庫品1日目当日出荷可能 |
- |
867円 ( 954円 ) | 在庫品1日目当日出荷可能 |
- |
1,791円 ( 1,970円 ) | 在庫品1日目当日出荷可能 |
|
2,022円 ( 2,224円 ) | 在庫品1日目当日出荷可能 |
|
1,871円 ( 2,058円 ) | 在庫品1日目当日出荷可能 |
|
2,184円 ( 2,402円 ) | 在庫品1日目当日出荷可能 |
|
2,449円 ( 2,694円 ) | 在庫品1日目当日出荷可能 |
- |
2,703円 ( 2,973円 ) | 在庫品1日目当日出荷可能 |
|
2,599円 ( 2,859円 ) | 在庫品1日目当日出荷可能 |
- |
2,824円 ( 3,106円 ) | 在庫品1日目当日出荷可能 |
|
2,911円 ( 3,202円 ) | 在庫品1日目当日出荷可能 |
|
3,280円 ( 3,608円 ) | 在庫品1日目当日出荷可能 |
|
3,662円 ( 4,028円 ) | 在庫品1日目当日出荷可能 |
- |
3,184円 ( 3,502円 ) | 在庫品1日目当日出荷可能 |
|
3,229円 ( 3,552円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
重荷重タイプのアジャスタパッドです。M10～M30までのバリエーションから選定頂けます。ハンドル付きで、調整がしやすいタイプのご用意もございます。
