本商品の使用例
アジャスタパッド 標準タイプ
- 通常単価(税別)
- -
- 税込単価
- -
標準タイプのアジャスタパッドです。M5～M20までのバリエーションをご用意して...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 種類
- 各種アジャスタ
- 特長
- 標準
- 接地面材質
- 金属
- 首振り機構
- なし
- 材質証明書
- 対象外
ご注意

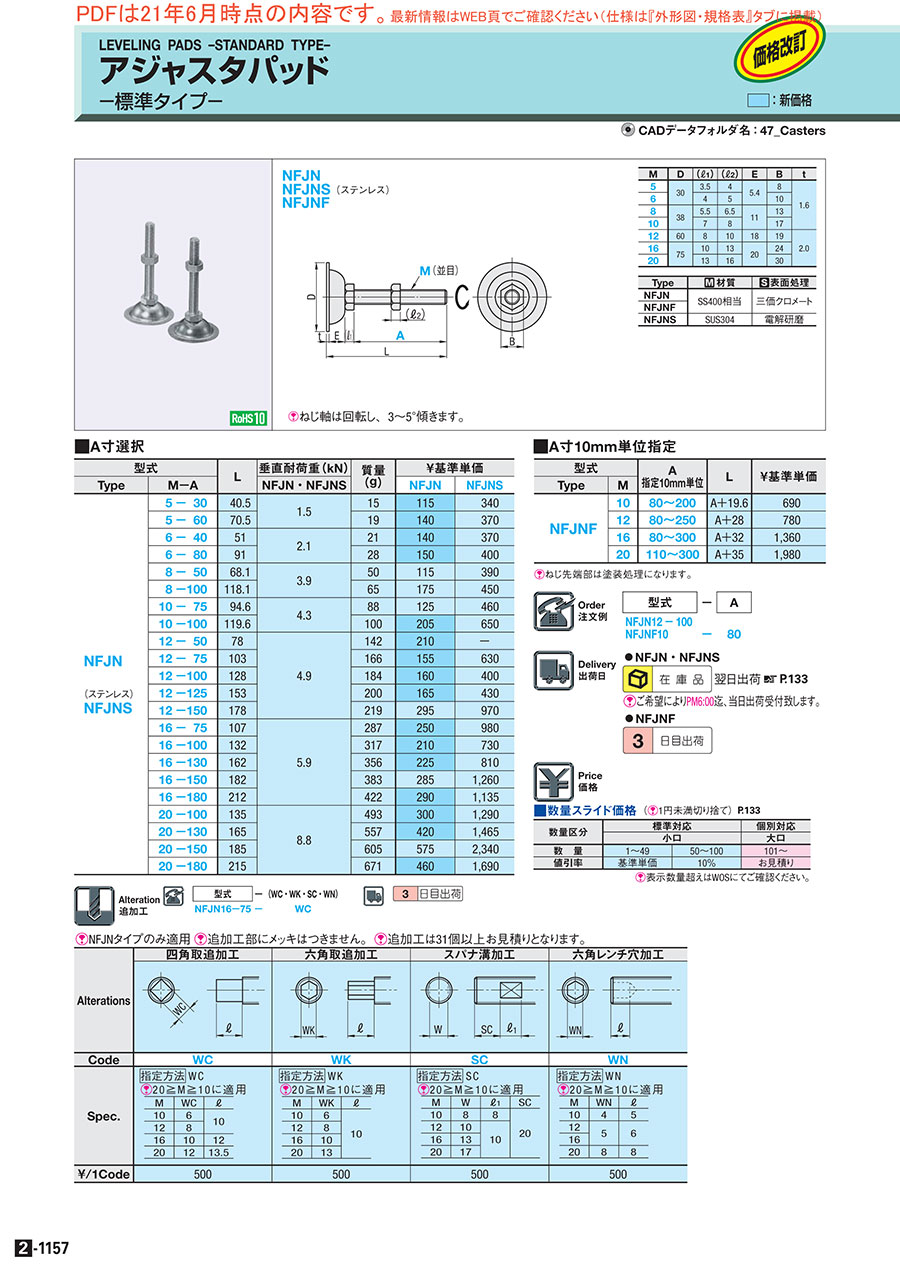

外形図・規格表
NFJNS(ステンレス)
NFJNF(A寸指定)
[ ! ]ねじ軸は回転し、3～5°傾きます。
| Type | [ M ]材質 | [ S ]表面処理 |
| NFJN | SS400相当 | 三価クロメート |
| NFJNF | ||
| NFJNS | SUS304相当 | 電解研磨 |
規格表
| 型式 | − | Ａ |
| NFJN12 NFJNF10 | − − | 100 80 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | D | (ℓ1) | (ℓ2) | E | B | ｔ | M (並目) | 垂直耐荷重(kN) | 質量 (g) | ￥基準単価 | ||
| Type | M−A | NFJN・NFJNS | NFJN | NFJNS | |||||||||
| NFJN NFJNS (ステンレス) | 5−30 | 40.5 | 30 | 3.5 | 4 | 5.4 | 8 | 1.6 | 5 | 1.5 | 15 | 121 | 357 |
| 5−60 | 70.5 | 19 | 147 | 389 | |||||||||
| 6−40 | 51 | 4 | 5 | 10 | 6 | 2.1 | 21 | 147 | 389 | ||||
| 6−80 | 91 | 28 | 158 | 420 | |||||||||
| 8−50 | 68.1 | 38 | 5.5 | 6.5 | 11 | 13 | 8 | 3.9 | 50 | 121 | 410 | ||
| 8−100 | 118.1 | 65 | 184 | 473 | |||||||||
| 10−75 | 94.6 | 7 | 8 | 17 | 10 | 4.3 | 88 | 131 | 483 | ||||
| 10−100 | 119.6 | 100 | 215 | 683 | |||||||||
| 12－50 | 78 | 60 | 8 | 10 | 18 | 19 | 2.0 | 12 | 4.9 | 142 | 221 | － | |
| 12−75 | 103 | 166 | 163 | 662 | |||||||||
| 12−100 | 128 | 184 | 168 | 420 | |||||||||
| 12−125 | 153 | 200 | 173 | 452 | |||||||||
| 12−150 | 178 | 219 | 310 | 1,019 | |||||||||
| 16−75 | 107 | 75 | 10 | 13 | 20 | 24 | 16 | 5.9 | 287 | 263 | 1,029 | ||
| 16−100 | 132 | 317 | 221 | 767 | |||||||||
| 16−130 | 162 | 356 | 236 | 851 | |||||||||
| 16−150 | 182 | 383 | 299 | 1,323 | |||||||||
| 16−180 | 212 | 422 | 305 | 1,192 | |||||||||
| 20−100 | 135 | 13 | 16 | 30 | 20 | 8.8 | 493 | 315 | 1,355 | ||||
| 20−130 | 165 | 557 | 441 | 1,538 | |||||||||
| 20−150 | 185 | 605 | 604 | 2,457 | |||||||||
| 20−180 | 215 | 671 | 483 | 1,775 | |||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A 指定10mm単位 | L | D | (ℓ1) | (ℓ2) | E | B | ｔ | 垂直耐荷重 (kN) | ￥基準単価 | |
| Type | M(並目) | ||||||||||
| NFJNF | 10 | 80〜200 | A＋19.6 | 38 | 7 | 8 | 11 | 17 | 1.6 | 4.3 | 725 |
| 12 | 80〜250 | A＋28 | 60 | 8 | 10 | 18 | 19 | 2.0 | 4.9 | 819 | |
| 16 | 80〜300 | A＋32 | 75 | 10 | 13 | 20 | 24 | 5.9 | 1,428 | ||
| 20 | 110〜300 | A＋35 | 13 | 16 | 30 | 8.8 | 2,079 | ||||
追加工
| 型式 | − | (WC・WK・SC・WN) |
| NFJN16−75 | − | WC |
| Alteration | 四角取追加工 | 六角取追加工 | スパナ溝加工 | 六角レンチ穴加工 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |  |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | WC | WK | SC | WN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | 指定方法 WC [ ! ]20≧M≧10に適用
| 指定方法 WK [ ! ]20≧M≧10に適用
| 指定方法 SC [ ! ]20≧M≧10に適用
| 指定方法 WN [ ! ]20≧M≧10に適用
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code | 525 | 525 | 525 | 525 |
[ ! ]追加工部にメッキはつきません。
[ ! ]追加工は31個以上お見積りとなります。
使用例
注意・禁止事項
- 選定に際しては、「許容荷重」・「取り付けねじ径」から選定ください。
- 滑り止め・防振等にはラバー付きがおすすめです。
- アジャストパッド設置後の高さ調整の作業を容易にするため、ねじ部はパッドに固定されず、回転する仕様になっています。
- 地面の傾きを吸収するため、ねじ部は多少傾くようになっていますが、垂直耐荷重に影響はありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
154円 ( 169円 ) | 在庫品1日目当日出荷可能 |
- |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
- |
166円 ( 183円 ) | 在庫品1日目当日出荷可能 |
- |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
- |
133円 ( 146円 ) | 在庫品1日目当日出荷可能 |
- |
202円 ( 222円 ) | 在庫品1日目当日出荷可能 |
- |
144円 ( 158円 ) | 在庫品1日目当日出荷可能 |
|
237円 ( 261円 ) | 在庫品1日目当日出荷可能 |
|
- ( - ) | 3日目 |
- |
243円 ( 267円 ) | 在庫品1日目当日出荷可能 |
- |
179円 ( 197円 ) | 在庫品1日目当日出荷可能 |
- |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
|
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
341円 ( 375円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 3日目 |
- |
289円 ( 318円 ) | 在庫品1日目当日出荷可能 |
- |
243円 ( 267円 ) | 在庫品1日目当日出荷可能 |
|
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
|
329円 ( 362円 ) | 在庫品1日目当日出荷可能 |
|
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
- |
- ( - ) | 3日目 |
- |
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
|
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
- |
664円 ( 730円 ) | 在庫品1日目当日出荷可能 |
|
531円 ( 584円 ) | 在庫品1日目当日出荷可能 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
- |
442円 ( 486円 ) | 在庫品1日目当日出荷可能 |
- |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
- |
464円 ( 510円 ) | 在庫品1日目当日出荷可能 |
- |
451円 ( 496円 ) | 在庫品1日目当日出荷可能 |
- |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
- |
531円 ( 584円 ) | 在庫品1日目当日出荷可能 |
|
751円 ( 826円 ) | 在庫品1日目当日出荷可能 |
|
728円 ( 801円 ) | 在庫品1日目当日出荷可能 |
- |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
|
497円 ( 547円 ) | 在庫品1日目当日出荷可能 |
|
1,121円 ( 1,233円 ) | 在庫品1日目当日出荷可能 |
- |
1,132円 ( 1,245円 ) | 在庫品1日目当日出荷可能 |
- |
844円 ( 928円 ) | 在庫品1日目当日出荷可能 |
|
936円 ( 1,030円 ) | 在庫品1日目当日出荷可能 |
|
1,455円 ( 1,601円 ) | 在庫品1日目当日出荷可能 |
|
1,311円 ( 1,442円 ) | 在庫品1日目当日出荷可能 |
- |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
|
1,692円 ( 1,861円 ) | 在庫品1日目当日出荷可能 |
- |
2,703円 ( 2,973円 ) | 在庫品1日目当日出荷可能 |
|
1,953円 ( 2,148円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
標準タイプのアジャスタパッドです。M5～M20までのバリエーションをご用意しております。材質は、ステンレス・スチールからお選びいただけます。
