【エコノミーシリーズ】 RoHS対応極重荷重用リニアガイド

通常単価(税別): -

税込単価: -

通常出荷日：7日目～99日目

装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬送部やラフな位置決め）に...

詳細を確認

4.34.3

今見ている商品の標準品

ミスミ

極重荷重・超極重荷重用リニアガイド　樹脂リテーナ付

通常価格(税別)： 9,000円 (税込価格：9,900円)

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応超極重荷重用リニアガイド

通常出荷日：7 日目～

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

ミスミ製リニアガイド商品情報

ミスミ製リニアガイドの特長と構造

取付方法 / 使用方法

精度 / 予圧

グリース種類 / メンテナンス方法

商品タイプ（型式）

材質（硬度）	ブロック種類	レール長タイプ 1	タイプA 2		高さ(H) B
			普通すきま
			並級
			1ブロック	2ブロック
炭素鋼［レール：S55C］［ブロック：SCM420H］（58～62HRC）	標準ブロック	標準長さ（定寸）	C-SHR	C-SH2R	28 30 40 45
	標準ブロック	10mm指定（指定寸）	C-SHRL	C-SH2RL	28 30 40 45
	ワイドブロックタップ穴	標準長さ（定寸）	C-SHWT	C-SH2WT	24 30 36 42
	ワイドブロックタップ穴	10mm指定（指定寸）	C-SHWTL	C-SH2WTL	24 30 36 42

1標準長さ（定寸）はこちらをご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、10mm指定（指定寸）をお選びください。

23～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

[ ! ]耐熱温度は−20〜80℃になります。
[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）

型式構成

例）[レール長タイプ] 10mm指定、[ブロック数] 1（※追加工B3の場合、3）、[タイプ] 標準ブロック、[高さ] 30

C-SHRL	30	-	950	-	（B3）※
A	B
商品タイプ（型式）			レール長さ（L）		（追加工）

TOPに戻る

外形図

標準ブロックワイドブロック

[ ! ]既存規格品とC-VALUE品の取り付け寸法は同じです。
[ ! ]L寸指定タイプのG寸法は下表と異なります。詳細はこちら

■H・W₂寸法精度

種類		規格精度	組付け高さ(H)	精度(μm)
				並級
中荷重・重荷重リニアガイド	エコノミーシリーズ	高さHの寸法許容差	24～45	±120
		高さHのペア相互差		40
		幅W2の寸法許容差		±100
		幅W2のペア相互差		40

※基準面からの図視

[ ! ]高さのペア相互差とは、1本のレールに組み合わされる複数のブロックの、高さ寸法の最小値と最大値の差のことをいいます。
[ ! ]幅のペア相互差とは、1本のレールに組み合わされる複数のブロックと、レール間の幅寸法の最小値と最大値の差のことをいいます。
[ ! ]二軸平行使用の追加工（WC）はございません。
[ ! ]寸法精度/与圧(すきま)詳細は>>こちら。

■その他記号の寸法公差

寸法区分		公差 (mm)
を超え	以下	公差 (mm)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	2000	±1.2

JIS B 0405-1991 等級m(中級)に準拠

TOPに戻る

規格表

ブロックタイプ	H	L	ブロック寸法												レール寸法
			W	L₁	B	C	S×ℓ	L₂	K	T	Cb	グリースニップル			H₁	W₁	W₂	Ca	ザグリ穴	F	G 3
			W	L₁	B	C	S×ℓ	L₂	K	T	Cb	取付穴	E	T₁	H₁	W₁	W₂	Ca	d₁×d₂×h	F	G 3
標準ブロック	28	100～1960 (160)	34	55.9	26	26	M4×5	39.5	24.8	10.2	0.5	M4×P0.7	7	9.5	13	15	9.5	0.5	4.5×7.5×6	60	20
	30	160～1960 (220)	44	74	32	36	M5×5	54	25.4	8.2	0.5	M6×P1	14	6.5	16.5	20	12	0.5	6×9.5×8.5	60	20
	40	160～1960 (220)	48	80	35	35	M6×6.5	59	34.2	12.15	1.0	M6×P1	14	11.5	20	23	12.5	0.9	7×11×9	60	20
	45	200～1960 (280)	60	95.3	40	40	M8×10	69.3	38	11	1.0	M6×P1	14	11	23	28	16	1.0	9×14×12	80	20
ワイドブロック	24	100～1960 (160)	47	55.9	38	30	M5×8	39.5	20.8	8	-	M4×P0.7	7	5.5	13	15	16	0.5	4.5×7.5×6	60	20
	30	160～1960 (220)	63	74	53	40	M6×10	54	25.4	10	-	M6×P1	14	6.5	16.5	20	21.5	0.5	6×9.5×8.5	60	20
	36	160～1960 (220)	70	80	57	45	M8×12	59	30.2	12	-	M6×P1	14	7.5	20	23	23.5	0.9	7×11×9	60	20
	42	200～1960 (280)	90	95.3	72	52	M10×15	69.3	35	15	-	M6×P1	14	8	23	28	31	1.0	9×14×12	80	20

3L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

!グリースニップル：H24はストレート、H28以上は横向きタイプになります。グリスニップル形状、推奨ノズル、グリスアップ方法などは>>こちらをご参照ください。

!グリースニップルはねじ込み式のため、位置を変更可能です。

!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。

■標準のグリースニップル位置

基準面を手前にしたとき、下図の向きにグリスニップルが付きます。

1ブロック2ブロック3ブロック4ブロック

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも10mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ ( H )	レール長さ ( L )																																10mm指定追加価格 4
24	(100)	160	220	280	340	400	460	520	580	640	700	760	820	880	940	1000	1060	1120	1180	1240	1300	1360	1420	1480	1540	1600	1660	1720	1780	1840	1900	1960	￥500
28	(100)	160	220	280	340	400	460	520	580	640	700	760	820	880	940	1000	1060	1120	1180	1240	1300	1360	1420	1480	1540	1600	1660	1720	1780	1840	1900	1960	￥600
30	(160)	220	280	340	400	460	520	580	640	700	760	820	880	940	1000	1060	1120	1180	1240	1300	1360	1420	1480	1540	1600	1660	1720	1780	1840	1900	1960		￥800
36 40	(160)	220	280	340	400	460	520	580	640	700	760	820	880	940	1000	1060	1120	1180	1240	1300	1360	1420	1480	1540	1600	1660	1720	1780	1840	1900	1960		￥800
42 45	(200)	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320	1400	1480	1560	1640	1720	1800	1880	1960										￥800

4指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）C-SHRL28-410のとき　C-SHR28-460の価格（5,920） + 600 = 6,520円

TOPに戻る

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

H	基本定格荷重5		静的許容モーメント						質量
	C（動） kN	Co（静） kN	ブロック1個			ブロック2個密着			ブロック		ガイドレール kg/m
	C（動） kN	Co（静） kN	M_A N・m	M_B N・m	M_C N・m	M_A N・m	M_B N・m	M_C N・m	標準 kg	ワイド kg	ガイドレール kg/m
24 28	5.1	10.2	54.2	54.2	79.9	258.4	258.4	159.8	0.20	0.20	1.32
30	8.6	16.8	117.3	117.3	178.6	554.6	554.6	357.2	0.29	0.40	2.28
36 40	11.0	20.8	158.3	158.3	254.0	756.1	756.1	508.0	0.55	0.62	3.17
42 45	16.0	29.4	263.4	263.4	432.5	1248.4	1248.4	865.0	0.85	1.42	4.54

5基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
例）普通の運転条件での、H30の許容荷重（kN）⇒ 16.8/2＝8.4 （約857kg）

静的安全係数(fsの下限)

使用条件	fsの下限
普通の運転条件のとき	1～2
円滑な走行性能を要求するとき	2～4
振動・衝撃があるとき	3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (M_A、M_B、M_C)/fs

fs:静的安全係数　Co:基本静定格荷重
M_A、M_B、M_C:静的許容モーメント(N・m)

取付、取扱いについて
■基準面と取付方向
　・基準面はブロックの研磨面側とレールに基準面マーク（大溝）が入っている面です（図Ａ）。必ず基準面同士を合わせてご使用ください。
　・図Ｂのような取付方向が可能です。いずれも基本定格荷重が同じです。
　・ワイドブロックのタップ穴は、ねじを1サイズ小さくすることで下側からボルト止めすることが可能です（図C）

図A

図B

図C

TOPに戻る

追加工

Code

追加工

仕様

注意事項

B3
B4

B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
下表「B3・B4指定時選定最短レール長さ」を参照ください。

!ブロック数１の型番に適応されます。
　　（〇例：C-SHR30-880-B4）
　　（×例：C-SH2R30-880-B4 には適応されません）
!価格は下表「ブロック追加価格」を参照ください。

[ ! ]ブロック5個以上は指定できません。（カタログ規格外品サービスでもお取り扱いがありません）
[ ! ]二軸平行使用の追加工（WC）はございません。

■ブロック追加価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

H	￥基準単価
	B3		B4
	C-SHR	C-SHWT	C-SHR	C-SHWT
24	−	4,500	−	6,740
28	4,770	−	7,160	−
30	5,560	5,560	8,340	8,340
36	−	7,080	−	10,600
40	7,080	−	10,600	−
42	−	8,410	−	12,620
45	8,410	−	12,620	−

■B3・B4指定時選定最短レール長さ

H	B3(3ブロック)	B4(4ブロック)
24・28	340	400
30	400	460
36・40	400	520
42・45	440	520

TOPに戻る

製品比較情報

		▼現在の商品ページはこちら
	当社類似品 SHRZ30	エコノミーシリーズ C-SHR30
予圧種類	互換軽予圧	普通すきま
リテーナ	あり	なし
ラジアルすき間(㎛)	-5 ～ 0	-5 ～ +5
高さH寸法許容差(㎛)	±20	±120
高さHペア相互差(㎛)	15	40
幅W2寸法許容差(㎛)	±30	±120
幅W2相互差(㎛)	25	40
基本定格荷重動定格(kN)	16.3	8.6
基本定格荷重静定格(kN)	29.6	16.8
静的許容モーメント MA(N・m)	167	117.3
静的許容モーメント MB(N・m)	141	117.3
静的許容モーメント MC(N・m)	199	178.6
RoHS10	対応	対応

型番リスト

表示件数

型番

C-SH2R28-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SH2R30-[220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SH2R40-[220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SH2R45-[280,360,440,520,600,680,760,840,920,1000,1080,1160,1240,1320,1400,1480,1560,1640,1720,1800,1880,1960]

C-SH2RL28-[170-1950/10]

C-SH2RL30-[230-1950/10]

C-SH2RL40-[230-1950/10]

C-SH2RL45-[290-1950/10]

C-SH2WT24-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SH2WT30-[220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SH2WT36-[220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SH2WT42-[280,360,440,520,600,680,760,840,920,1000,1080,1160,1240,1320,1400,1480,1560,1640,1720,1800,1880,1960]

C-SH2WTL24-[170-1950/10]

C-SH2WTL30-[230-1950/10]

C-SH2WTL36-[230-1950/10]

C-SH2WTL42-[290-1950/10]

C-SHR28-[100,160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SHR30-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SHR40-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SHR45-[200,280,360,440,520,600,680,760,840,920,1000,1080,1160,1240,1320,1400,1480,1560,1640,1720,1800,1880,1960]

C-SHRL28-[110-1950/10]

C-SHRL30-[170-1950/10]

C-SHRL40-[170-1950/10]

C-SHRL45-[210-1950/10]

C-SHWT24-[100,160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SHWT30-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SHWT36-[160,220,280,340,400,460,520,580,640,700,760,820,880,940,1000,1060,1120,1180,1240,1300,1360,1420,1480,1540,1600,1660,1720,1780,1840,1900,1960]

C-SHWT42-[200,280,360,440,520,600,680,760,840,920,1000,1080,1160,1240,1320,1400,1480,1560,1640,1720,1800,1880,1960]

C-SHWTL24-[110-1950/10]

C-SHWTL30-[170-1950/10]

C-SHWTL36-[170-1950/10]

C-SHWTL42-[210-1950/10]

ブロック形状

ブロック数

レール幅 W1

(mm)

組付時高さ H

(mm)

レール長さ L

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

呼び型番

ブロック取付穴ピッチ（幅方向）

(mm)

ブロック取付穴ピッチ（長さ方向）

(mm)

ブロック取付穴径

レール取付穴ピッチ

(mm)

レール取付穴径

L寸法タイプ

RoHS?

最小発注数量

[標準] 標準ブロック	2	15	28	160 ～ 1960	5100	10200	54.2	54.2	79.9	15	26	26	M4	60	4.5	定寸タイプ	10	1個
[標準] 標準ブロック	2	20	30	220 ～ 1960	8600	16800	117.3	117.3	178.6	20	32	36	M5	60	6	定寸タイプ	10	1個
[標準] 標準ブロック	2	23	40	220 ～ 1960	11000	20800	158.3	158.3	254.0	25	35	35	M6	60	7	定寸タイプ	10	1個
[標準] 標準ブロック	2	28	45	280 ～ 1960	16000	29400	263.4	263.4	432.5	30	40	40	M8	80	9	定寸タイプ	10	1個
[標準] 標準ブロック	2	15	28	170 ～ 1950	5100	10200	54.2	54.2	79.9	15	26	26	M4	60	4.5	指定タイプ	10	1個
[標準] 標準ブロック	2	20	30	230 ～ 1950	8600	16800	117.3	117.3	178.6	20	32	36	M5	60	6	指定タイプ	10	1個
[標準] 標準ブロック	2	23	40	230 ～ 1950	11000	20800	158.3	158.3	254.0	25	35	35	M6	60	7	指定タイプ	10	1個
[標準] 標準ブロック	2	28	45	290 ～ 1950	16000	29400	263.4	263.4	432.5	30	40	40	M8	80	9	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	15	24	160 ～ 1960	5100	10200	54.2	54.2	79.9	15	38	30	M5	60	4.5	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	20	30	220 ～ 1960	8600	16800	117.3	117.3	178.6	20	53	40	M6	60	6	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	23	36	220 ～ 1960	11000	20800	158.3	158.3	254.0	25	57	45	M8	60	7	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	28	42	280 ～ 1960	16000	29400	263.4	263.4	432.5	30	72	52	M10	80	9	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	15	24	170 ～ 1950	5100	10200	54.2	54.2	79.9	15	38	30	M5	60	4.5	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	20	30	230 ～ 1950	8600	16800	117.3	117.3	178.6	20	53	40	M6	60	6	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	23	36	230 ～ 1950	11000	20800	158.3	158.3	254.0	25	57	45	M8	60	7	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	2	28	42	290 ～ 1950	16000	29400	263.4	263.4	432.5	30	72	52	M10	80	9	指定タイプ	10	1個
[標準] 標準ブロック	1	15	28	100 ～ 1960	5100	10200	54.2	54.2	79.9	15	26	26	M4	60	4.5	定寸タイプ	10	1個
[標準] 標準ブロック	1	20	30	160 ～ 1960	8600	16800	117.3	117.3	178.6	20	32	36	M5	60	6	定寸タイプ	10	1個
[標準] 標準ブロック	1	23	40	160 ～ 1960	11000	20800	158.3	158.3	254.0	25	35	35	M6	60	7	定寸タイプ	10	1個
[標準] 標準ブロック	1	28	45	200 ～ 1960	16000	29400	263.4	263.4	432.5	30	40	40	M8	80	9	定寸タイプ	10	1個
[標準] 標準ブロック	1	15	28	110 ～ 1950	5100	10200	54.2	54.2	79.9	15	26	26	M4	60	4.5	指定タイプ	10	1個
[標準] 標準ブロック	1	20	30	170 ～ 1950	8600	16800	117.3	117.3	178.6	20	32	36	M5	60	6	指定タイプ	10	1個
[標準] 標準ブロック	1	23	40	170 ～ 1950	11000	20800	158.3	158.3	254.0	25	35	35	M6	60	7	指定タイプ	10	1個
[標準] 標準ブロック	1	28	45	210 ～ 1950	16000	29400	263.4	263.4	432.5	30	40	40	M8	80	9	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	15	24	100 ～ 1960	5100	10200	54.2	54.2	79.9	15	38	30	M5	60	4.5	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	20	30	160 ～ 1960	8600	16800	117.3	117.3	178.6	20	53	40	M6	60	6	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	23	36	160 ～ 1960	11000	20800	158.3	158.3	254.0	25	57	45	M8	60	7	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	28	42	200 ～ 1960	16000	29400	263.4	263.4	432.5	30	72	52	M10	80	9	定寸タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	15	24	110 ～ 1950	5100	10200	54.2	54.2	79.9	15	38	30	M5	60	4.5	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	20	30	170 ～ 1950	8600	16800	117.3	117.3	178.6	20	53	40	M6	60	6	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	23	36	170 ～ 1950	11000	20800	158.3	158.3	254.0	25	57	45	M8	60	7	指定タイプ	10	1個
[ワイド] ワイドブロックタップ穴	1	28	42	210 ～ 1950	16000	29400	263.4	263.4	432.5	30	72	52	M10	80	9	指定タイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

- ( - )	7日目〜	SH2RZ30
- ( - )	7日目〜	SH2RZ30
- ( - )	7日目〜	SH2RZ36
- ( - )	7日目〜	SH2RZ42
- ( - )	7日目〜	SH2RLZ30
- ( - )	7日目〜	SH2RLZ30
- ( - )	7日目〜	SH2RLZ36
- ( - )	7日目〜	SH2RLZ42
- ( - )	7日目〜	SH2WTZ30
- ( - )	7日目〜	SH2WTZ30
- ( - )	7日目〜	SH2WTZ36
- ( - )	7日目〜	SH2WTZ42
- ( - )	7日目〜	SH2WTZ30
- ( - )	7日目〜	SH2WTLZ30
- ( - )	7日目〜	SH2WTLZ36
- ( - )	7日目〜	SH2WTLZ42
- ( - )	7日目〜	SHRZ30
- ( - )	7日目〜	SHRZ30
- ( - )	7日目〜	SHRZ30
- ( - )	7日目〜	SHRZ30
- ( - )	7日目〜	SHRZ30
- ( - )	7日目〜	SHRLZ30
- ( - )	7日目〜	SHRZ30
- ( - )	7日目〜	SHRZ30
- ( - )	7日目〜	SHWTZ30
- ( - )	7日目〜	SHWTZ30
- ( - )	7日目〜	SHWTZ36
- ( - )	7日目〜	SHWTZ42
- ( - )	7日目〜	SHWTLZ30
- ( - )	7日目〜	SHWTLZ30
- ( - )	7日目〜	SHWTLZ36
- ( - )	7日目〜	SHWTLZ42

基本情報

装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬送部やラフな位置決め）にはエコノミーシリーズをご検討ください。ミスミ製リニアガイド関連ページ商品ラインナップよくある質問(FAQ)当日出荷商品潤滑ユニットMX 関連部品
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

技術情報

概要・仕様

仕様・概要

■許容荷重

kgf＝N×0.101972

H	基本定格荷重		静的許容モーメント			質量
	C(動) kN	C0 kN	MA N・m	MB N・m	MC N・m	ブロック　kg		ガイドレール kg/m
	C(動) kN	C0 kN	MA N・m	MB N・m	MC N・m	標準	ワイド	ガイドレール kg/m
24 28	5.1	10.2	54.2	54.2	79.9	0.20	0.20	1.32
30	8.6	16.8	117.3	117.3	178.6	0.29	0.40	2.28
36 40	11.0	20.8	158.3	158.3	254.0	0.55	0.62	3.17
42 45	16.0	29.4	263.4	263.4	432.5	0.85	1.42	4.54

■予圧と精度基準

普通すきまタイプ

ラジアルすきま(μm)
H24 H28	−4〜＋4
H30	−5〜＋5
H36 H40	−6〜＋6
H42 H45	−7〜＋7

寸法精度(μm)
高さHの寸法許容差	±120
高さHの相互差	40
幅W₂の寸法許容差	±120
幅W₂の相互差	40
A面に対するC面の走り平行度	こちらを参照
B面に対するD面の走り平行度	こちらを参照

■使用上の注意
[ ! ]本商品は総ボールタイプです。ブロックにはボール脱落防止の保持器が装着されています。ブロックの取り扱いは>>こちらを参照ください。
[ ! ]ブロックとレールを組み換えて使用した場合は、ラジアルすきまと精度の保証は出来ません。
[ ! ]基準面はブロックとレールに太溝が入っている側です。必ず基準面同士を合わせてご使用ください。
[ ! ]レールを継ぎ足して使用することは出来ません。
[ ! ]リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しております。
[ ! ]レールのわずかな曲りは固定することにより矯正されますので、ご使用上問題ありません。
■その他
・リチウム系石けん基グリース（昭和シェル製アルバニアグリースS2）封入済み。
・グリースニップル：H24，H28はストレート、H30，H36，H40，H42，H45は横向きタイプになります。
・グリースニップルはねじ込み式のため、位置を変更可能です。
・リニアガイドの取り付けとメンテナンスについては>>こちらを参照下さい。

商品担当おすすめ

ミスミ
リニアモータアクチュエータ 6シリーズ標準タイプインクリメンタル・アブソリュート仕様
リニアモータ駆動を採用し、長ストロークでの高速搬送や繰り返し位置決め精度±5μmを実現。最大ストローク1360mm、最大可搬質量15kg、独立制御可能な4個のスライダを設置可能です。ドライバセットで99,200円～発売中。
ミスミ
リニアモータアクチュエータ 8シリーズ標準タイプインクリメンタル・アブソリュート仕様
ガイド・駆動部が一体型で部品点数が少なく、メンテナンスの手間を削減。最大ストローク1800mm、最大可搬質量20kg、最高2m/sの高速駆動で繰り返し位置決め精度±5μmを実現しました。ドライバセットで105,400円～発売中。
ミスミ
リニアモータアクチュエータ 10シリーズ標準タイプ重荷重インクリメンタル・アブソリュート仕様
標準タイプと同等サイズで1.5倍耐荷重が高く、重量物の搬送に最適。最大ストローク3720mm、最大可搬質量38kg、繰り返し位置決め精度±5μmの高性能で最短7日目出荷。ドライバセットで130,200円～発売中。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応極重荷重用リニアガイドのレビュー

4.3平均満足度：4.39件のレビュー

星5
56%
星4
33%
星3
0%
星2
11%
星1
0%

水平方向の直動

満足度：2.02018/01/12

そんなに精度を求めないので使用しました。コストが安いのが魅力です。十分使用できる製品です。しかし最近はさすがに納...もっと読む

ミスミからのコメント

納期の件でご迷惑をおかけしており申し訳ございません。早急な納期回復に努めてまいります。

2人が参考にしています。

位置決め

満足度：5.02016/08/02

「簡易位置決め、簡易搬送向け」と書かれていますが、位置決めの中には大まかでいい物もありますよね。そのような用途にたいして...もっと読む

1人が参考にしています。

タッチパネルのスライド化

満足度：5.02025/04/08

作業者の作業の利便性の為に、固定式からスライド式に変更しました。サイズのレパートリーも多く、欲しかったサイズが見つかり...もっと読む

0人が参考にしています。

ガイド

満足度：5.02021/08/31

加工機のガイドに使用。スライダに直接組めるので、高さも抑えられる。

0人が参考にしています。

装置の補修部品として

満足度：4.02021/04/27

購入した機械装置の補修部品として購入しました。納期も早く、価格も手ごろで満足しています。水に濡れてしまうので、でき...もっと読む

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Q天地逆でも使用可能でしょうか？

基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。平面、壁掛け、天地逆等、あらゆる姿勢でご使用可能です。

Q走り平行度はサイズと長さによってどのくらい変わるでしょうか？

走り平行度については、以下の技術ページにて”精度/予圧"の箇所をご確認ください。https://jp.misumi-ec.com/special/linearguide/misumi/product_details/#ancDetails01_02

Q取付の平面度はどのくらいでしょうか？

基準面や突き当て面の面粗度・平面度の目安は以下のページをご確認ください。https://jp.misumi-ec.com/special/linearguide/attachment/check/

その他のよくあるご質問（7件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応極重荷重用リニアガイド	【エコノミーシリーズ】 RoHS対応重荷重用リニアガイド	【エコノミーシリーズ】 RoHS対応超極重荷重用リニアガイド	【エコノミーシリーズ】 RoHS対応中荷重用リニアガイド	中荷重・重荷重用リニアガイドステンレス	中荷重・重荷重用リニアガイドノック穴付
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	7日目〜	7日目〜	7日目〜	7日目〜	5日目	5日目
セット品/単品	セット品	セット品	セット品	セット品	セット品	セット品
レール種類	標準レール	標準レール	標準レール	標準レール	標準レール	標準レール
精度規格	並級	並級	並級	並級	並級	並級
予圧種類	普通すきま	普通すきま	普通すきま	普通すきま	普通すきま	普通すきま
材質	炭素鋼	炭素鋼	炭素鋼	炭素鋼	ステンレス	炭素鋼

この商品に関連するミスミユニット事例その他の事例を探す

リニアガイドカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

リニアガイドに関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

ブロック形状	高さ(H)	リニアガイドクランパー		レール取付穴キャップ	リニアガイド用高さ調整ブロック＜エコノミータイプ＞		リニアガイド用高さ調整ブロック＜高精度タイプ＞
		ノブタイプ	クランプタイプ		一般構造用鋼	アルミ合金	S45C相当		アルミ合金
		ノブタイプ	クランプタイプ		フリー側		基準側	フリー側	基準側	フリー側
標準	28	エコノミーシリーズには使用できません		-	-	-	-	-	-	-
	30			PACK-SGLC5	LGBE28	ALGBE28	BETA28	BETE28	ABETA28	ABETE28
	40			PACK-SGLC6	LGBE33	ALGBE33	BETA33	BETE33	ABETA33	ABETE33
	45			-	-	-	-	-	-	-
ワイド	24			-	-	-	-	-	-	-
	30			PACK-SGLC5	LGBE28	ALGBE28	BETA28	BETE28	ABETA28	ABETE28
	36			PACK-SGLC6	LGBE33	ALGBE33	BETA33	BETE33	ABETA33	ABETE33
	42			-	-	-	-	-	-	-

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ブロック形状

ブロック数

レール幅 W1(mm)

組付時高さ H(mm)

レール長さ L(mm)

呼び型番

ブロック取付穴ピッチ（幅方向）(mm)

ブロック取付穴ピッチ（長さ方向）(mm)

ブロック取付穴径

レール取付穴ピッチ(mm)

レール取付穴径

L寸法タイプ

タイプ

CAD

出荷日

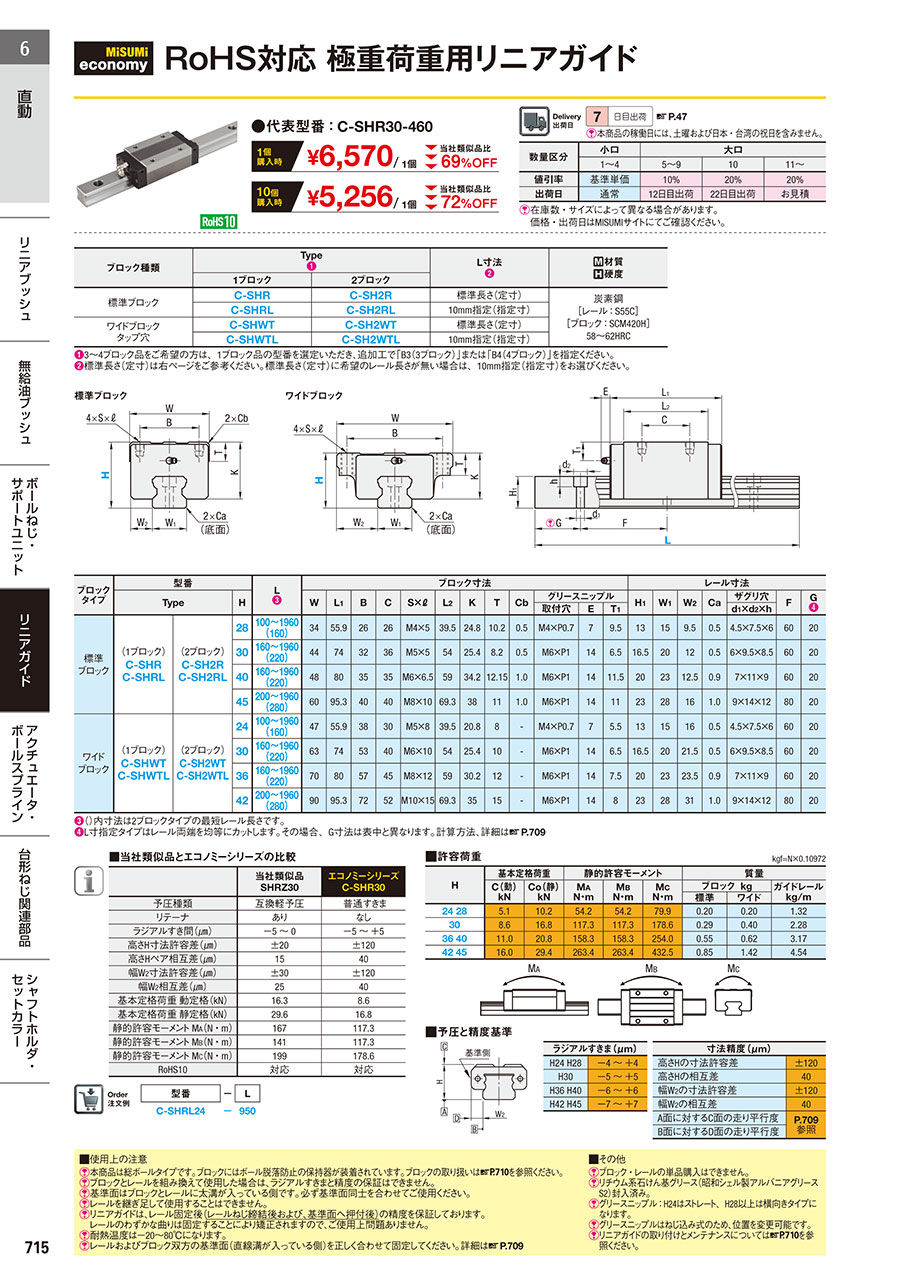

【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

外形図・規格表

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

外形図

規格表

基本定格荷重・静的許容モーメント・質量

追加工

関連部品 型式対応表

型番リスト

詳細情報

基本情報

概要・仕様

仕様・概要

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

リニアガイドカテゴリの売れ筋ランキング

リニアガイドに関連する通販・販売特集

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】 RoHS対応極重荷重用リニアガイド

ミスミ製リニアガイド商品情報

関連部品型式対応表

この商品に関連するミスミユニット事例その他の事例を探す
