ミスミ

小径位置決めピン小頭タイプ

カタログ |P.1-1782

納期短縮

4.8

平均満足度4.8

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

ご注意

SUS304よりもお安く高耐食な新材質（SUS316L）タイプを2025年8月より発売しました。
新材質の商品ページはこちら
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が208型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

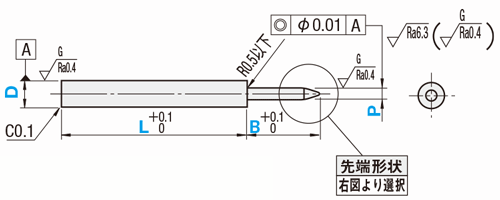

外形図・規格表

[ ! ]取付部の面取りや公差の変更が追加工で可能です。
[ ! ]SUS304は研磨無しの場合がございます。

先端形状選択
フラット	テーパR
球面 SR部研磨	テーパ

[ M ]材質	[ H ]硬度	Type
		L寸選択	L寸指定				L寸指定・公差選択
		球面	フラット	球面	テーパR	テーパ	フラット	球面	テーパR	テーパ
SK95(SK4)相当	50～58HRC	SPKHT	SFSHT	SPSHT	STSHT	SXSHT	SFPHT	SPPHT	STPHT	SXPHT
SUS304	−	SPKHS	SFSHS	SPSHS	STSHS	SXSHS	SFPHS	SPPHS	STPHS	SXPHS
SUS440Cまたは 13Crステンレス	50～55HRC	−	SFSHC	SPSHC	STSHC	SXSHC	SFPHC	SPPHC	STPHC	SXPHC
SKD61(SR部研磨)	40～52HRC	−	−	SPSHDG	−	−	−	−	−	−
SUS304(SR部研磨)	−	−	−	SPSHSG	−	−	−	−	−	−

[ ! ]材質記号SGとDGは球面のL寸指定タイプのみ適用です。
[ ! ]L寸選択タイプは球面のみ適用です。

規格表

◦L寸選択タイプ

型式	−	D	−	L
SPKHT	−	D2	−	L5

◦L寸指定タイプ

型式	−	D	−	L	−	P	−	B	−	E
SPSHS SXSHT	− −	D1.5 D1.5	− −	L10.0 L10.0	− −	P0.9 P1.2	− −	B1.5 B2.0	−	E1.0	(球面) (テーパ)

◦L寸指定・公差選択タイプ

型式

−

Type

D
公差

P
公差

SPPHT
SXPHS

Q
P

R
P

−
−

D1.50
D1.50

−
−

L10.1
L10.0

−
−

P0.95
P1.20

−
−

B5.3
B3.0

−

E1.0

(球面)
(テーパ)

■L寸選択タイプ

型式	D	D寸公差	L選択				P	P寸公差	B
SPKHT SPKHS	2	0 −0.005	3	5		10	0.95	0 −0.01	2
SPKHT SPKHS	3	0 −0.005	3		8	10	1.95	0 −0.01	4

■L寸指定タイプ

型式				D 指定0.1mm単位	D寸公差	L 指定0.5mm単位	P 指定0.1mm単位	P寸公差	B 指定0.5mm単位	E 指定0.5mm単位	R
フラット SFSHT SFSHS SFSHC	球面 SPSHT SPSHS SPSHC SPSHDG SPSHSG	テーパR STSHT STSHS STSHC	テーパ SXSHT SXSHS SXSHC	1.0～2.0	0 −0.005	3.0～20.0	0.9～1.9 (D＞P)	0 −0.01	1.5～10.0 (B−P/2≧1.0)	0.5～2.5	0.2
				2.1～3.0			1.9～2.9 (D＞P)				0.4

[ ! ]テーパRの場合、Bー1≧1.85Pー2.75R [ ! ]テーパの場合、B≧E＋1　P≧E

■L寸指定・公差選択タイプ

型式						D 指定0.01mm単位	L 指定0.1mm単位	P 指定0.01mm単位	B 指定0.1mm単位	E 指定0.5mm単位	R
Type				D公差選択	P公差選択
フラット SFPHT SFPHS SFPHC	球面 SPPHT SPPHS SPPHC	テーパR STPHT STPHS STPHC	テーパ SXPHT SXPHS SXPHC	P ＋0.005 0 Q±0.002 R 0 −0.005 H 0 −0.01	P ＋0.005 0 Q±0.002 R 0 −0.005 H 0 −0.01	0.51～1.00	3.0～20.0	0.50～0.99 (D＞P)	1.5～5.0 (B−P/2≧1.0)	0.5～2.5	−
						1.01～2.00		0.50～1.99 (D＞P)	1.5～10.0 (B−P/2≧1.0)		0.2
						2.01～3.00		1.00～2.99 (D＞P)			0.4

[ ! ]テーパRの場合、Bー1≧1.85Pー2.75R [ ! ]テーパの場合、B≧E＋1　P≧E

追加工

追加工コード	追加工内容	適用条件	指定例	\/1Code
GDC	導入部加工を追加	導入部を追加します。 [ ! ]L寸指定タイプはD≧2.1、L≧5.0に適用 [ ! ]L寸指定・公差選択タイプはD≧2.01、L≧5.0に適用	SFSHT-D2.5-L20-P2.0-B5.0-GDC	200
CC	C面取りサイズを変更	D寸部C面取り0.1を0.3に変更します。 [ ! ]L寸指定タイプはD≧1.5に適用 [ ! ]L寸指定・公差選択タイプはD≧1.50に適用	SFSHT-D2.5-L20-P2.0-B5.0-CC	200

[ NG ]GDCとCCの併用不可　[ ! ]Ｌ寸選択タイプは適用不可

型番リスト

表示件数

型番

SFPHCHH-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCHP-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCHQ-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCHR-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCPH-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCPP-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCPQ-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCPR-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCQH-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCQP-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCQQ-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCQR-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCRH-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCRP-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCRQ-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHCRR-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSHH-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSHP-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSHQ-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSHR-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSPH-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSPP-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSPQ-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSPR-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSQH-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSQP-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSQQ-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSQR-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSRH-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSRP-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSRQ-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHSRR-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTHH-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTHP-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTHQ-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTHR-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTPH-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTPP-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTPQ-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTPR-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTQH-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTQP-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTQQ-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTQR-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTRH-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTRP-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTRQ-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFPHTRR-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SFSHC-D[1-3/0.1]-L[3-20/0.5]-P[0.9-2.9/0.1]-B[1.5-10/0.5]

SFSHS-D[1-3/0.1]-L[3-20/0.5]-P[0.9-2.9/0.1]-B[1.5-10/0.5]

SFSHT-D[1-3/0.1]-L[3-20/0.5]-P[0.9-2.9/0.1]-B[1.5-10/0.5]

SPKHS-D[2,3]-L[3,5,8,10]

SPKHT-D[2,3]-L[3,5,8,10]

SPPHCHH-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SPPHCHP-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SPPHCHQ-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SPPHCHR-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SPPHCPH-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SPPHCPP-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]

SPPHCPQ-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]
