小径位置決めピン 高硬度ステンレス・SUS316L 小頭タイプ
- 通常単価(税別)
- -
- 税込単価
- -
従来の高硬度ステンレスに加え、SUS316Lを材質追加しました。ローカーボンで...
詳細情報を確認するご注意
- 【新材質】2025年8月よりSUS316Lを追加しました。
- 洗浄品はこちらからご選定いただけます。
- 規格表内の赤文字は2025年8月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。

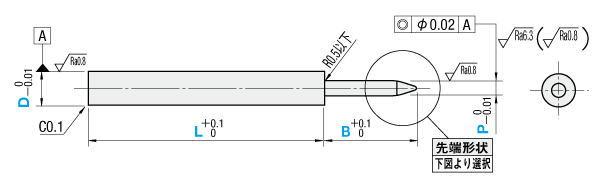

外形図・規格表
[ ! ]取付部の面取りや公差の変更が追加工で可能です。
| 先端形状選択 | |||
フラット SF | 球面 SP | テーパR ST | テーパ SX |
■R部寸法
| D | R |
| 1.01～2.00 | 0.2 |
| 2.01～3.00 | 0.4 |
| [ M ]材質 | [ H ]硬度 | TYPE | |||
| フラット | 球面 | テーパR | テーパ | ||
| 高硬度ステンレス | 35HRC〜 | SFSKKS | SPSKKS | STSKKS | SXSKKS |
| SUS316L | - | SFSKKSX | SPSKKSX | STSKKSX | SXSKKSX |
■塩水噴霧試験結果
試験方法
※JISZ2371:2015 塩水噴霧試験方法に準ずる
試験開始前、24hr、48hr、168hrで試験片の外観
| 高硬度ステンレス | SUS316L | SUS304 | |
| 試験前 |  |  |  |
| 24hr |  |  |  |
| 48hr |  |  |  |
| 168hr |  |  |  |
※JISZ2371:2015 塩水噴霧試験方法に準ずる
試験開始前、24hr、48hr、168hrで試験片の外観
規格表
| 型式 | − | D | − | L | − | P | − | B | − | E | |
| SPSKKS | − | D1.50 | − | L10.0 | − | P0.90 | − | B1.5 | (球面) | ||
| SXSKKS | − | D1.50 | − | L10.0 | − | P1.20 | − | B2.0 | − | E1.0 | (テーパ) |
| 型式 | D 指定0.01mm単位 | L 指定0.1mm単位 | P 指定0.01mm単位 | B 指定0.１mm単位 |
| フラット SFSKKS SFSKKSX 球面 SPSKKS SPSKKSX | 0.51〜1.00 | 3.0〜20.0 | 0.50〜0.99 (D＞P) | 1.5〜5.0 (B−P/2≧1.0) |
| 1.01〜2.00 | 3.0〜20.0 | 0.50〜1.99 (D＞P) | 1.5〜10.0 (B−P/2≧1.0) | |
| 2.01〜3.00 | 3.0〜20.0 | 1.00〜2.99 (D＞P) | 1.5〜10.0 (B−P/2≧1.0) |
| 型式 | D 指定0.01mm単位 | L 指定0.1mm単位 | P 指定0.01mm単位 | B 指定0.１mm単位 | E 指定0.5mm単位 |
| テーパR STSKKS STSKKSX テーパ SXSKKS SXSKKSX | 1.01〜2.00 | 3.0〜20.0 | 0.50〜1.99 (D＞P) | 1.5〜10.0 (B−P/2≧1.0) | 0.5〜2.5 |
| 2.01〜3.00 | 3.0〜20.0 | 1.00〜2.99 (D＞P) | 1.5〜10.0 (B−P/2≧1.0) | 0.5〜2.5 |
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code |
| GDC | 導入部加工を追加 | 導入部を追加します。 [ ! ]L寸指定タイプはD≧2.1、L≧5.0に適用 | SFSKKS-D2.5-L20.0-P2.0-B5.0-GDC | 200 |
| CC | C面取りサイズを変更 | D寸部C面取り0.1を0.3に変更します。 [ ! ]L寸指定タイプはD≧1.5に適用 | SFSKKS-D2.5-L20.0-P2.0-B5.0-CC | 200 |
型番リスト
表示件数
| 型番 |
|---|
詳細情報
基本情報
従来の高硬度ステンレスに加え、SUS316Lを材質追加しました。ローカーボンで腐食に強いSUS316Lを従来品よりもお求めやすい価格帯で提供します。
ご注意
- 【新材質】2025年8月よりSUS316Lを追加しました。
- 洗浄品はこちらからご選定いただけます。
- 規格表内の赤文字は2025年8月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||
| フラットタイプ | 球面タイプ | テーパRタイプ | テーパタイプ | |
| SFSKKS(高硬度ステンレス) SFSKKSX(SUS316L) | SPSKKS(高硬度ステンレス) SPSKKSX(SUS316L) | STSKKS(高硬度ステンレス) STSKKSX(SUS316L) | SXSKKS(高硬度ステンレス) SXSKKSX(SUS316L) | |
| 1.00~2.00 | 930 | 990 | 650 | 620 |
| 2.01~3.00 | 620 | 650 | 430 | 390 |
■SUS304とSUS316Lの類似品価格比較
価格例
価格例
| 数量 | 当社類似品 SFPHSHH-D2 (材質：SUS304) | 本商品 SFSKKSX-D2 (材質：SUS316L) | 類似品比 プライスダウン率 |
| 1~ | 2,090 | 930 | 56% |
| 20~ | 883 | 58% | |
| 35~ | 837 | 60% | |
| 50~ | 651 | 69% | |
| 301~ | 558 | 73% | |
| 501~ | 511 | 76% |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 15% | 20% | 20% | 20% |
| 出荷日 | 通常 | ＋2日 | ＋4日 | お見積り | |||
