ウレタン付カムフォロア 六角穴付Ｒタイプ
- 通常単価(税別)
- 3,880円～11,570円
- 税込単価
- 4,268円～12,727円
通常出荷日：在庫品1日目当日出荷可能
【特長】六角穴付カムフォロアの外輪にウレタンを焼付しています。
- 【仕様変更】26年7月より順次、材質・外観・梱包仕様が変更になります。詳細はこちらをご確認ください。変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が25型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

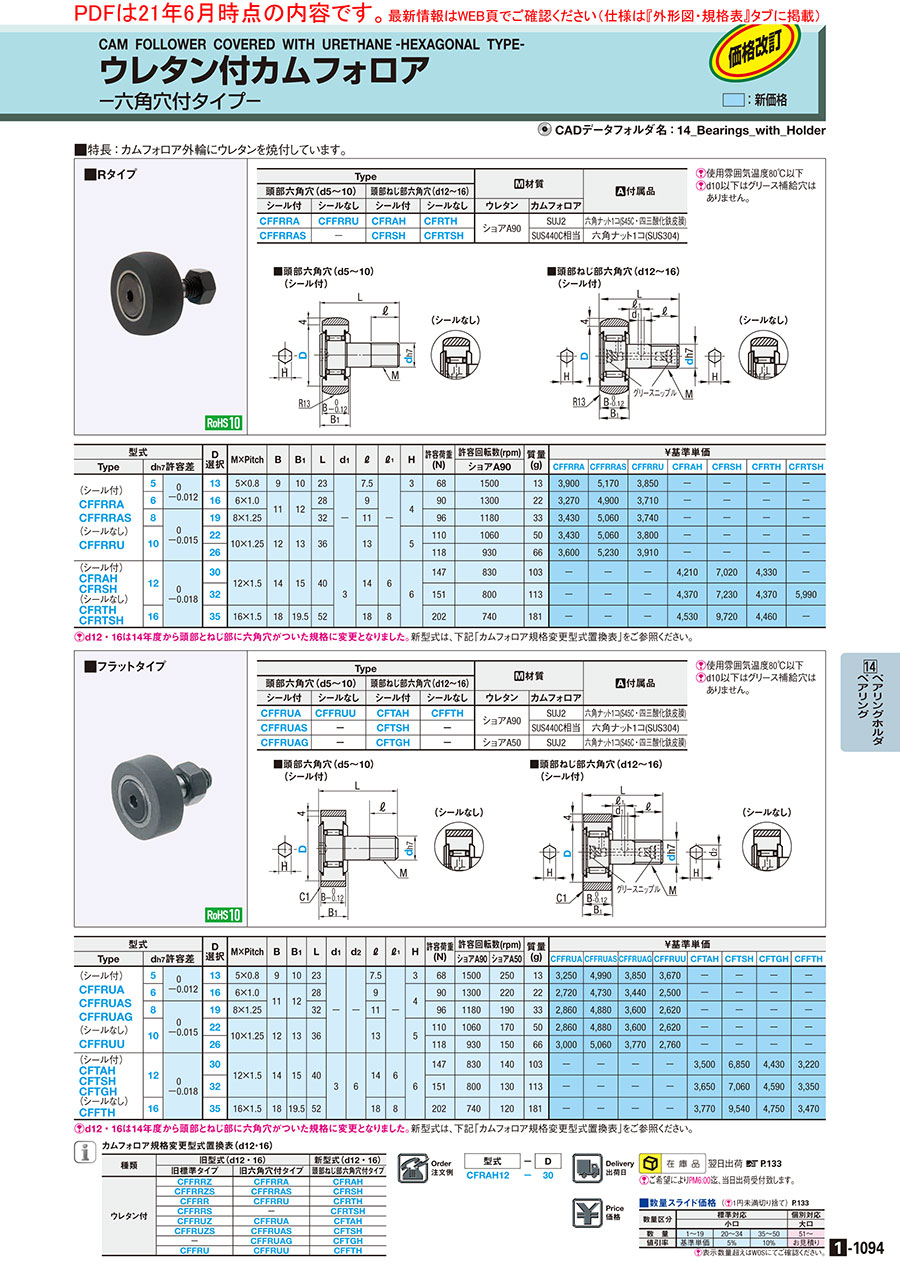

外形図・規格表
■頭部六角穴（d5～10）
（シール付）
（シールなし）
■頭部ねじ部六角穴（d12～16）
（シール付）
（シールなし）
[ ! ]使用雰囲気温度80℃以下
[ ! ]d10以下はグリース補給穴はありません。
| Type | [ M ]材質 | [ A ]付属品 | ||||
| 頭部六角穴(d5～10) | 頭部ねじ部六角穴(d12～16) | |||||
| シール付 | シールなし | シール付 | シールなし | ウレタン | カムフォロア | |
| CFFRRA | CFFRRU | CFRAH | CFRTH | ショアA90 | SUJ2相当 | 六角ナット1コ(一般構造用鋼・四三酸化鉄皮膜) |
| CFFRRAS | − | CFRSH | CFRTSH | SUS440C相当 | 六角ナット1コ(SUS304) | |
規格表
| 型式 | − | D |
| CFRAH12 | − | 30 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]d12・16は14年度から頭部とねじ部に六角穴がついた規格に変更となりました。
[ ! ]新型式は、「カムフォロア規格変更型式置換表」をご参照ください。こちら
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D 選択 | M×Pitch | B | B1 | L | d1 | ℓ | ℓ1 | H | 許容荷重 (N) | 許容回転数(rpm) | 質量 (g) | ￥基準単価 | ||||||||
| Type | dh7許容差 | ショアA90 | CFFRRA | CFFRRAS | CFFRRU | CFRAH | CFRSH | CFRTH | CFRTSH | ||||||||||||
| (シール付) CFFRRA CFFRRAS (シールなし) CFFRRU | 5 | 0 −0.012 | 13 | 5×0.8 | 9 | 10 | 23 | − | 7.5 | − | 3 | 68 | 1500 | 13 | 4,100 | 5,430 | 4,040 | － | － | － | － |
| 6 | 16 | 6×1.0 | 11 | 12 | 28 | 9 | 90 | 1300 | 22 | 3,430 | 5,150 | 3,900 | － | － | － | － | |||||
| 8 | 0 −0.015 | 19 | 8×1.25 | 32 | 11 | 4 | 96 | 1180 | 33 | 3,600 | 5,310 | 3,930 | － | － | － | － | |||||
| 10 | 22 | 10×1.25 | 12 | 13 | 36 | 13 | 5 | 110 | 1060 | 50 | 3,600 | 5,310 | 3,990 | － | － | － | － | ||||
| 26 | 118 | 930 | 66 | 3,780 | 5,490 | 4,110 | － | － | － | － | |||||||||||
| (シール付) CFRAH CFRSH (シールなし) CFRTH CFRTSH | 12 | 0 −0.018 | 30 | 12×1.5 | 14 | 15 | 40 | 3 | 14 | 6 | 6 | 147 | 830 | 103 | － | － | 4,550 | 4,420 | 7,370 | 4,550 | － |
| 32 | 151 | 800 | 113 | － | 7,590 | － | 4,590 | 7,590 | 4,590 | 6,290 | |||||||||||
| 16 | 35 | 16×1.5 | 18 | 19.5 | 52 | 18 | 8 | 202 | 740 | 181 | － | － | － | 4,760 | 10,210 | 4,680 | － | ||||
[ ! ]新型式は、「カムフォロア規格変更型式置換表」をご参照ください。こちら
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,640円 ( 5,104円 ) | 在庫品1日目当日出荷可能 |
3,880円 ( 4,268円 ) | 在庫品1日目当日出荷可能 |
4,080円 ( 4,488円 ) | 在庫品1日目当日出荷可能 |
4,080円 ( 4,488円 ) | 在庫品1日目当日出荷可能 |
4,280円 ( 4,708円 ) | 在庫品1日目当日出荷可能 |
6,150円 ( 6,765円 ) | 在庫品1日目当日出荷可能 |
5,840円 ( 6,424円 ) | 在庫品1日目当日出荷可能 |
6,020円 ( 6,622円 ) | 在庫品1日目当日出荷可能 |
6,020円 ( 6,622円 ) | 在庫品1日目当日出荷可能 |
6,230円 ( 6,853円 ) | 在庫品1日目当日出荷可能 |
4,580円 ( 5,038円 ) | 在庫品1日目当日出荷可能 |
4,420円 ( 4,862円 ) | 在庫品1日目当日出荷可能 |
4,460円 ( 4,906円 ) | 在庫品1日目当日出荷可能 |
4,520円 ( 4,972円 ) | 在庫品1日目当日出荷可能 |
4,650円 ( 5,115円 ) | 在庫品1日目当日出荷可能 |
5,010円 ( 5,511円 ) | 在庫品1日目当日出荷可能 |
5,200円 ( 5,720円 ) | 在庫品1日目当日出荷可能 |
5,390円 ( 5,929円 ) | 在庫品1日目当日出荷可能 |
8,350円 ( 9,185円 ) | 在庫品1日目当日出荷可能 |
8,600円 ( 9,460円 ) | 在庫品1日目当日出荷可能 |
11,570円 ( 12,727円 ) | 在庫品1日目当日出荷可能 |
5,160円 ( 5,676円 ) | 在庫品1日目当日出荷可能 |
5,200円 ( 5,720円 ) | 在庫品1日目当日出荷可能 |
5,300円 ( 5,830円 ) | 在庫品1日目当日出荷可能 |
7,130円 ( 7,843円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】六角穴付カムフォロアの外輪にウレタンを焼付しています。
ご注意
- 【仕様変更】26年7月より順次、材質・外観・梱包仕様が変更になります。詳細はこちらをご確認ください。変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1～19 | 20～34 | 35～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | お見積り |
概要・仕様
仕様・概要
カムフォロア規格変更型式置換表（d12・16）
| 種類 | 旧型式(d12・16) | 新型式(d12・16) | |
| 旧標準タイプ | 旧六角穴付タイプ | 頭部ねじ部六角穴付タイプ | |
| ウレタン付 | CFFRRZ | CFFRRA | CFRAH |
| CFFRRZS | CFFRRAS | CFRSH | |
| CFFRR | CFFRRU | CFRTH | |
| CFFRRS | − | CFRTSH | |
| CFFRUZ | CFFRUA | CFTAH | |
| CFFRUZS | CFFRUAS | CFTSH | |
| − | CFFRUAG | CFTGH | |
| CFFRU | CFFRUU | CFFTH | |
