平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０

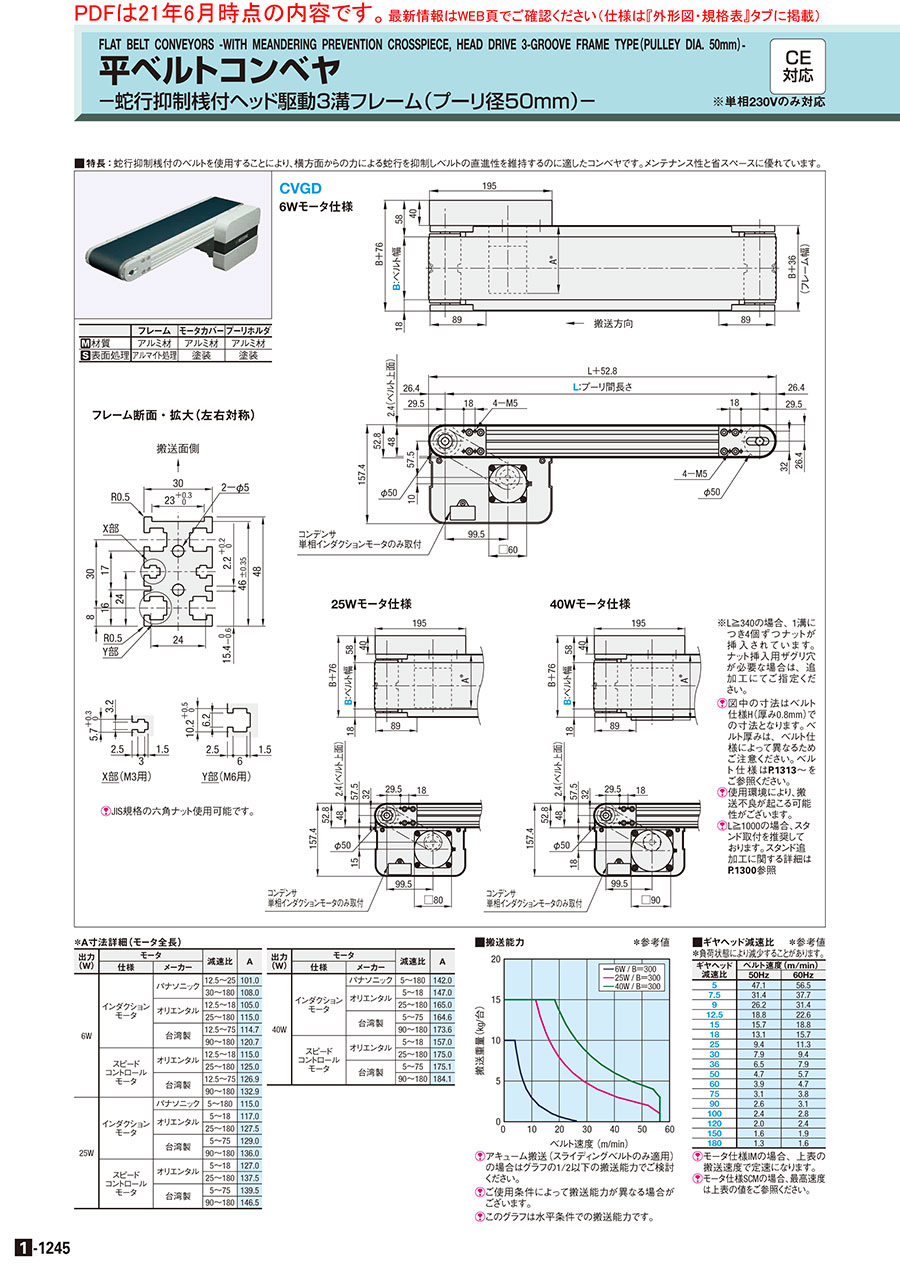

カタログ |P.1-1245

通常単価(税別): -

税込単価: -

通常出荷日：お見積り

蛇行抑制桟付のベルトを使用することにより、横方面からの力による蛇行を抑制しベルトの直進性を維持するのに...

詳細を確認

現在、オリエンタルモーター仕様及び台湾モータ仕様は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了】パナソニック製スピードコントローラ仕様はメーカ生産中止のため、2022年3月31日で販売終了となりました。推奨代替品はオリエンタルモーター製スピードコントローラになります。
【販売終了】INV(インダクションモータ＋韓国製インバータ)仕様は販売終了となりました。
インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、
お客様にてインバータのご準備をお願いいたします。
規格表内の紫文字は2024年6月に規格を変更した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

平ベルトコンベヤ　蛇行抑制桟付中間駆動３溝フレーム　φ５０

通常出荷日：8 日目～

よく一緒に見られています

ミスミ

平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動2溝フレーム　φ３０

通常出荷日：8 日目～

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

フレーム断面・拡大（左右対称）

[ ! ]JIS規格の六角ナット使用可能です。

CVGD
6Wモータ仕様

Ａ＊は下記参照

25Wモータ仕様

40Wモータ仕様

※L≧340の場合、1溝につき4個ずつナットが挿入されています。

ナット挿入用ザグリ穴が必要な場合は、追加工にてご指定下さい。

[ ! ]図中の寸法はベルト仕様H(厚み0.8mm)での寸法となります。

ベルト厚みは、ベルト仕様によって異なるためご注意ください。

ベルト仕様はこちらをご参照ください。

[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。

スタンド追加工に関する詳細はこちら参照

■搬送能力

＊参考値

[ ! ]アキューム搬送 (スライディングベルト

のみ適用)の場合はグラフの1/2以下

の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる

場合がございます。

[ ! ] このグラフは水平条件での搬送能力です。

■ギヤヘッド減速比
＊負荷状態により減少することがあります。

＊参考値

ギャヘッド減速比	ベルト速度(m/min)
ギャヘッド減速比	50Hz	60Hz
5	47.1	56.5
7.5	31.4	37.7
9	26.2	31.4
12.5	18.8	22.6
15	15.7	18.8
18	13.1	15.7
25	9.4	11.3
30	7.9	9.4
36	6.5	7.9
50	4.7	5.7
60	3.9	4.7
75	3.1	3.8
90	2.6	3.1
100	2.4	2.8
120	2.0	2.4
150	1.6	1.9
180	1.3	1.6

[ ! ]モータ仕様IMの場合上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。

コンベヤ　溝部適用ナット

挿入位置	Ｌ≧340以上の場合コンベヤ側面の溝に挿入済み（4個/1溝）追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）				後入れナット（別売）加工・分解無しで挿入可能
挿入位置	品名	型番	ねじの呼び	ピッチ	品名	型番	ねじの呼び	ピッチ
X部	JIS1種六角ナット	LBNR3	M3 （並目）	0.5	―
Y部	JIS1種六角ナット	LBNR6	M6 （並目）	1.0	コンベヤ用後入れナット（10個入り）	PACK-CHNT6-5	M5 （並目）	0.8
	―					PACK-CHNT6-4	M4 （並目）	0.7
	―					PACK-CHNT6-3	M3 （並目）	0.5

オリエンタルモータースピードコントローラ外形図
6W/25W/40W 共通

台湾モータスピードコントローラ外形図

[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。

＊A寸法詳細（モータ全長）

出力(W)	モータ		減速比	A
	仕様	メーカ
6W	インダクションモータ	オリエンタルモーター	12.5〜18	105.0
			25〜180	115.0
		台湾製	12.5〜75	114.7
			90〜180	120.7
	スピードコントロールモータ	オリエンタルモーター	12.5〜18	115.0
			25〜180	125.0
		台湾製	12.5〜75	126.9
			90〜180	132.9
25W	インダクションモータ	オリエンタルモーター	5〜18	117.0
			25〜180	127.5
		台湾製	5〜75	129.0
			90〜180	136.0
	スピードコントロールモータ	オリエンタルモーター	5〜18	127.0
			25〜180	137.5
		台湾製	5〜75	139.5
			90〜180	146.5

出力(W)	モータ		減速比	A
	仕様	メーカ
40W	インダクションモータ	オリエンタルモーター	12.5〜18	147.0
			25〜180	165.0
		台湾製	12.5〜75	164.6
			90〜180	173.6
	スピードコントロールモータ	オリエンタルモーター	12.5〜18	157.0
			25〜180	175.0
		台湾製	12.5〜75	175.1
			90〜180	184.1

	フレーム	モータカバー	プーリホルダ
[ M ]材質	アルミ材	アルミ材	アルミ材
[ S ]表面処理	アルマイト処理	塗装	塗装

■機体重量
（モータ出力6Wの場合）　　　　　　　 (kg)

	機長L(mm)
ベルト幅 B(mm)	500	750	1000	1500	2000
50	6.5	7.9	9.3	12	14.8
100	7.6	9.1	10.6	13.7	16.8
150	9.8	11.6	13.4	17	20.7
300	12	14.1	16.2	20.4	24.6

※表中の数値はあくまで目安となります。ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。

規格表

型式

−

モータ

−

ベルト仕様

−

モータメーカー選択

出力

−

電圧

−

仕様

−

ギヤヘッド
減速比

CVGD

−

100

−

1000

−

T100

−

型式

B
指定1mm単位

L
指定5mm単位

モータ選択

ベルト仕様

モータメーカー選択
[ ! ]メーカーごとに価格が異なります。

出力(W)

電圧(V)

仕様

ギヤヘッド減速比

CVGD

50〜300

240〜2000

6
25
40

T100(単相)
T200(単相)

IM
(インダクションモータ)
SCM
(スピードコントロールモータ)

5
18
60
150

7.5
25
75
180

9
30
90

12.5
36
100

15
50
120

H(一般用・緑)
W(一般用・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用・黒)
O(耐油仕様・緑)
N(非粘着仕様・白)
J(ベルトなし)

※モータメーカBの場合、下表の「ベルト仕様」からご選定ください。

B(オリエンタルモーター)
C(台湾製モータ)

※Cは搬送速度が20％程度低くなる可能性があります。

25
40

S200(三相)

IM(インダクションモータ)

[ NG ]出力6のとき5〜9適用不可

6
25
40

NV(モータなし)

NM(モータなし)

NH(ギヤヘッドなし)

R(モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ詳細は>>こちら〜参照 [ ! ]ベルト詳細は>>こちら〜参照
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」参照
[ ! ]蛇行抑制桟付ベルトはプライ数（厚さ）に応じて反りが発生する可能性があるのでご確認ください。
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。

ベルト仕様	標準ベルト(本体価格のみ)	オプションベルト１(＋￥3,000)	オプションベルト２(＋￥5,500)	ベルトなし(−￥4,000)
一般用	H(緑)　W(白)	−	−	Ｊ (ベルトなし)
スライディング用	G(緑)　S(白)　SN(白)	−	−
傾斜搬送用	−	−	−
グリップ仕様	−	−	GG(緑)　GW(白)
耐油仕様	O(緑)	OW(白)	−
非粘着仕様	−	NB(スカイブルー)　NBG(ライムグリーン) HH(緑)　HW(白)	HBG(緑)
食品搬送用	−	KW(白)　KSB(スカイブルー)　PHB(スカイブルー)	−
電子部品搬送用	D(黒)	−	−

[ ! ]平ベルト詳細は>>こちら〜参照
[ ! ]モータメーカーC（台湾製モータ）は、H・W・G・S・D・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+160) / 1000　　　Ｌ＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入

スピードコントロールモータ型番

モータ			オリエンタルモーター		台湾製モータ
			モータ型番	ギヤヘッド型番 ※□には減速比が入ります		ギヤヘッド型番 ※□には減速比が入ります
					モータ型番
出力	仕様	電圧
6W	スピードコントロールモータ	単相100V	US206−401	2GN□S	PACMSV-UT60-W6-V100	PACMGXT60-□
		単相200V	US206−402		PACMSV-UT60-W6-V200
25W	スピードコントロールモータ	単相100V	US425−401	4GN□S	PACMSV-UT80-W25-V100	PACMGXT80-□
		単相200V	US425−402		PACMSV-UT80-W25-V200
40W	スピードコントロールモータ	単相100V	US540−401	5GN□S	PACMSV-UT90-W40-V100	PACMGXT90-□
		単相200V	US540−402		PACMSV-UT90-W40-V200
備考			[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット、コンデンサ＊、スピードコントロール用取り付けねじ、取扱説明書＊60Ｗ、90Ｗのみ。		[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。

オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）

モータ出力	延長用接続ケーブル型番
	長さ	単相100V、単相200V	単相110V、単相115V 単相220V、単相230V

6W 25W 40W	1ｍ	CC-1	CC01SU05
	2ｍ	CC-2	CC02SU05
	3ｍ	CC-3	CC03SU05
	4ｍ	CC-4	CC04SU05
		・継ぎ足しできるケーブルの最大延長距離は4ｍです。	・継ぎ足しできるケーブルの最大延長距離は10ｍです。

[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

モータ位置勝手違い

モータ位置が変更できます。
ヘッド駆動タイプのみ指定できます。
〈指定方法〉：MK

[ ! ]一部機種はMKを追加するこ
とにより、関連する部品も変
更されます。

CVGD-100-1000-25-T100-
IM-25-H-B-MK

6,000

FYA
FYB

追加ザグリ穴

ヘッド駆動

追加でナット挿入用のザグリ穴を手前と
奥のフレームに加工します。
〈指定方法〉：FYA300　FYA300-FYB600

対応コンベヤ	FYA・FYB
CVGC・CVGD	180≦FYA・FYB≦（L-75）

[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15
[ ! ]指定範囲は左記表となります。

CVGD-100-1000-25-T100-
IM-25-H-B-FYA500

1,200

モータカバー窓付きタイプ
ヘッド駆動

モーターカバー窓付きタイプに変更できます。
〈指定方法〉：CW

[ ! ]メンテナンス用に樹脂プレート
単品でも購入可能
詳細はこちら

CVGD-100-1000-25-T100-
IM-25-H-B-CW

3,000

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

SCB

スピードコントローラ用ブラケット付属

＜スピードコントローラブラケット規格図＞
①スピードコントローラブラケット

スピードコントローラ用の取付
ブラケットを付属します。
〈指定方法〉：　SCB

[ ! ]ブラケット取付用ねじ2個付属
[ ! ]コントローラ取付用ねじ（M4x8）2本付属
[ ! ]コンベヤによっては、スペース上取り付かない
場合があります。
[ ! ]コンベヤ型式やモータ仕様によりブラケットの
形状が異なります。

CVGD-100-1000-25-
T100-SCM-25-H-B-SCB

800

ANT□

後入れナット付属

ミスミコンベヤフレーム溝用の
後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT6-Q8-4

[ ! ]後入れナット詳細はこちら

Code	ナット数量Q	M	付属品（1本）	A	B	T
			セットスクリュー
ANT5	4 8 12	3	M4×5	4.9	7	4
（M5溝用）		4
ANT6		3	M4×6	5.9	8	4.5
（M6溝用）		4
		5

CVGD-100-1000-25-
T100-SCM-25-H-B-
ANT6-Q8-4

カット数量	￥基準単価
Q	￥基準単価
4	300
8	500
12	700

TBM

端子箱付モータ
■オリエンタルモーター仕様

インダクションモータを端子箱
付きのタイプに変更します。
〈指定方法〉：TBM

[ ! ]オリエンタルモーター仕様のみ選定可能。

CVGD-100-1000-25-
T100-SCM-25-H-B-TBM

5,000

追加工

コンベヤ用スタンド追加

適用条件

指定例

コード

NA□

■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1　D寸法対応表

B	30～80	90～140
D	200	280

[ ! ]Bはベルト幅

コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400

[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。
[ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨
しております。
[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された
仕様です。
[ ! ]納期はコンベヤの標準納期と同一

		①ブラケット	②アルミフレーム	③アジャストボルト	④アルミフレーム
[ M ]材質	NA	SUS304	アルミ材	スチール	アルミ材
	WA	スチール
[ S ]表面処理	NA	2B	アルマイト処理	三価クロメート	アルマイト処理
	WA	三価クロメート
		⑤ブラケット	⑥受け板	⑦フットベース
[ M ]材質	NA	アルミ材	スチール	－
	WA			スチール
[ S ]表面処理	NA	アルマイト処理	三価クロメート	－
	WA			三価クロメート

■NA□・WA□取付寸法表

対応型式	C	X・Y
CVGC・CVGD	41	B+37

＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code	スタンド数	高さH	ピッチP
NA	1
WA	2	300～	300～
	3	1300	2000
	4

[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、
⑤ブラケットは付属しません。
[ ! ]□=1の場合自立しません。
[ ! ]□≧2の場合に④アルミフレームが
不要の場合は本追加工ではなく、
単品のCSTS、CSTWを
ご注文ください。
（こちら,およびこちら）
[ ! ]スタンドは部品を分割して発送
いたします。お客様にて
組立が必要です。

CVGD-100-1000-25-T100-
SCM-25-H-B-NA1-H800-PN

WA□

■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

CVGD-200-1000-25-T100-
SCM-25-H-B-WA2-H800-P500

\/1Code

スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

		〈基準単価〉	＋	〈追加スタンド価格)	=	〈スタンド合計金額〉
例）NA1-H800-PN	→	6,860円	＋	0円	=	6,860円
例）NA3-H1000-P900	→	7,470円	＋	10,260x(3-1)円	=	27,990円

コンベヤ用スタンドI型（NA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	5,990	0	8,070	8,780	9,770	10,490
500～690	6,340	0	8,420	9,130	10,120	10,840
700～990	6,860	0	8,940	9,650	10,640	11,360
1000～1300	7,470	0	9,550	10,260	11,250	11,970

[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	8,500	0	9,990	10,800	11,790	12,510
500～690	9,020	0	10,510	11,320	12,310	13,030
700～990	11,080	0	12,570	13,380	14,370	15,090
1000～1300	11,680	0	13,170	13,980	14,970	15,690

[ ! ]□=1の場合、PNをご指定ください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	B	￥本体価格 1〜9コ
型式	B	L240～300	Ｌ305～400	Ｌ405～500	Ｌ505～600	Ｌ605～700	Ｌ705～800	L805～900	Ｌ905～1000	Ｌ1005～1100	Ｌ1105～1200	Ｌ1205～1300	Ｌ1305～1400	Ｌ1405～1500	Ｌ1505～1600	Ｌ1605～1700	Ｌ1705～1800	Ｌ1805～1900	Ｌ1905～2000
CVGD	50～100	99,860	101,640	103,010	110,040	111,200	112,670	114,870	116,240	119,810	121,170	122,640	123,900	125,270	129,260	131,250	132,930	134,610	135,980
	110～150	－	105,320	106,790	114,350	115,500	116,970	119,180	120,540	124,740	126,210	127,580	128,940	130,200	134,930	136,920	138,600	140,280	141,650
	160～200	－	－	113,300	121,910	123,480	125,270	127,890	129,680	134,820	136,610	138,390	140,070	141,750	147,530	149,840	151,940	153,930	155,720
	210～250	－	－	－	126,630	128,210	129,990	132,620	134,300	140,070	141,860	143,640	145,320	147,000	153,200	155,510	157,610	159,710	161,390
	260～300	－	－	－	－	138,290	140,490	143,430	145,530	152,460	154,670	156,870	158,870	160,970	168,210	170,940	173,360	175,770	177,870

[ ! ]表示数量超えはWOSにてご確認ください。

モータ仕様価格	モータ出力	仕様	B(オリエンタルモーター)	C(台湾製モータ)	R(モータ・ギヤヘッドなし)
	6W 25W 40W	IM	本体価格＋￥5,000	本体価格のみ	本体価格－￥6,000
	6W 25W 40W	SCM	本体価格＋￥11,000	本体価格＋￥ 6,000	本体価格－￥6,000

ベルト仕様価格	標準ベルト	オプションベルト１	オプションベルト２	ベルトなし
ベルト仕様価格	本体価格のみ	本体価格＋￥3,000	本体価格＋￥5,500	本体価格−￥4,000

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜5	6〜9	10〜
値引率	基準単価	基準単価	3％
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

コンベヤ構成部品

平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０関連画像1_コンベヤ構成

平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０関連画像2_コンベヤ構成

平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０関連画像3_コンベヤ構成

平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０関連画像4_コンベヤ構成

注意事項

逆搬送は、推奨しておりません。
本製品は、防水仕様ではありません。

型番リスト

表示件数

型番

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGD-[50-300/1]-[240-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

ベルト幅/ピッチ B

(mm)

プーリ間長さ L(mm)

モータ仕様

モータ出力

(W)

モータ電圧 T （単相） ※日本向け

(V)

モータ電圧 S （三相） ※日本向け

(V)

モータ電圧 TA （単相）※インターナショナル

(V)

モータ電圧 SA （三相）※インターナショナル

(V)

モータ電圧（モータなし）

モータメーカー選択

ギヤヘッド減速比

ベルト仕様

最小発注数量

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

モータなし [NV]

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･緑[O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D] / 非粘着仕様・白 [N]

1個

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

モータなし [NV]

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

200

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

200

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

200 ～ 230

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

200 ～ 230

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

100 ～ 200

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

100 ～ 200

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

100 ～ 230

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

240 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 40

100 ～ 230

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

蛇行抑制桟付のベルトを使用することにより、横方面からの力による蛇行を抑制しベルトの直進性を維持するのに適したコンベヤです。メンテナンス性と省スペースに優れています。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

ご注意

現在、オリエンタルモーター仕様及び台湾モータ仕様は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了】パナソニック製スピードコントローラ仕様はメーカ生産中止のため、2022年3月31日で販売終了となりました。推奨代替品はオリエンタルモーター製スピードコントローラになります。
【販売終了】INV(インダクションモータ＋韓国製インバータ)仕様は販売終了となりました。
インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、
お客様にてインバータのご準備をお願いいたします。
規格表内の紫文字は2024年6月に規格を変更した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

概要・仕様

仕様・概要

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qメンテナンス用部品を購入出来ますか？

「ミスミコンベヤ選定サイト」にて部材品を検索・ご購入頂けます。
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/

この商品を見た人は、こんな商品も見ています

	今見ている商品平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動2溝フレーム　φ３０	平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付きヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　横桟付ヘッド駆動３溝フレーム　φ５０
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	お見積り	8日目〜	8日目〜	8日目〜	8日目〜	16日目
ベルト種類	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト
駆動位置	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動
蛇行防止	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止クラウンプーリ	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止クラウンプーリ
テールローラ径D（テール乗移り部R）(mm)	50	30	50	30	30	50
ドライブローラ径(mm)	50	30	50	30	30	50

この商品に関連するミスミユニット事例その他の事例を探す

ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

商品名	蛇行抑制桟付ヘッド駆動3溝フレーム φ50	GVシリーズ中間駆動2溝フレーム（プーリ径30mm）	GVシリーズフルベルトタイプヘッド駆動2溝フレーム（プーリ径30mm）	SVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-	GVシリーズフルベルトタイプ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-	SVシリーズ蛇行抑制桟付ヘッド駆動2溝フレーム φ30
写真
駆動種類	ヘッド駆動	中間駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動
最大搬送重量（kg）	15	15	15	15	15	15

絞り込み条件

chemSHERPA・RoHS

ベルト幅/ピッチ B(mm)

プーリ間長さ L(mm)

モータ仕様

モータ出力(W)

モータ電圧 T （単相） ※日本向け(V)

モータ電圧 S （三相） ※日本向け(V)

モータ電圧 TA （単相）※インターナショナル(V)

モータ電圧 SA （三相）※インターナショナル(V)

モータ電圧（モータなし）

モータメーカー選択

ギヤヘッド減速比

ベルト仕様

タイプ

CAD

平ベルトコンベヤ 蛇行抑制桟付ヘッド駆動３溝フレーム φ５０

外形図・規格表

外形図

規格表

追加工

価格表

納期

コンベヤ構成部品

関連商品

関連ページリンク

注意事項

型番リスト

詳細情報

基本情報

ご注意

概要・仕様

仕様・概要

コンベヤ技術関連情報

ベルト交換方法

その他の技術情報について

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０

この商品に関連するミスミユニット事例その他の事例を探す
