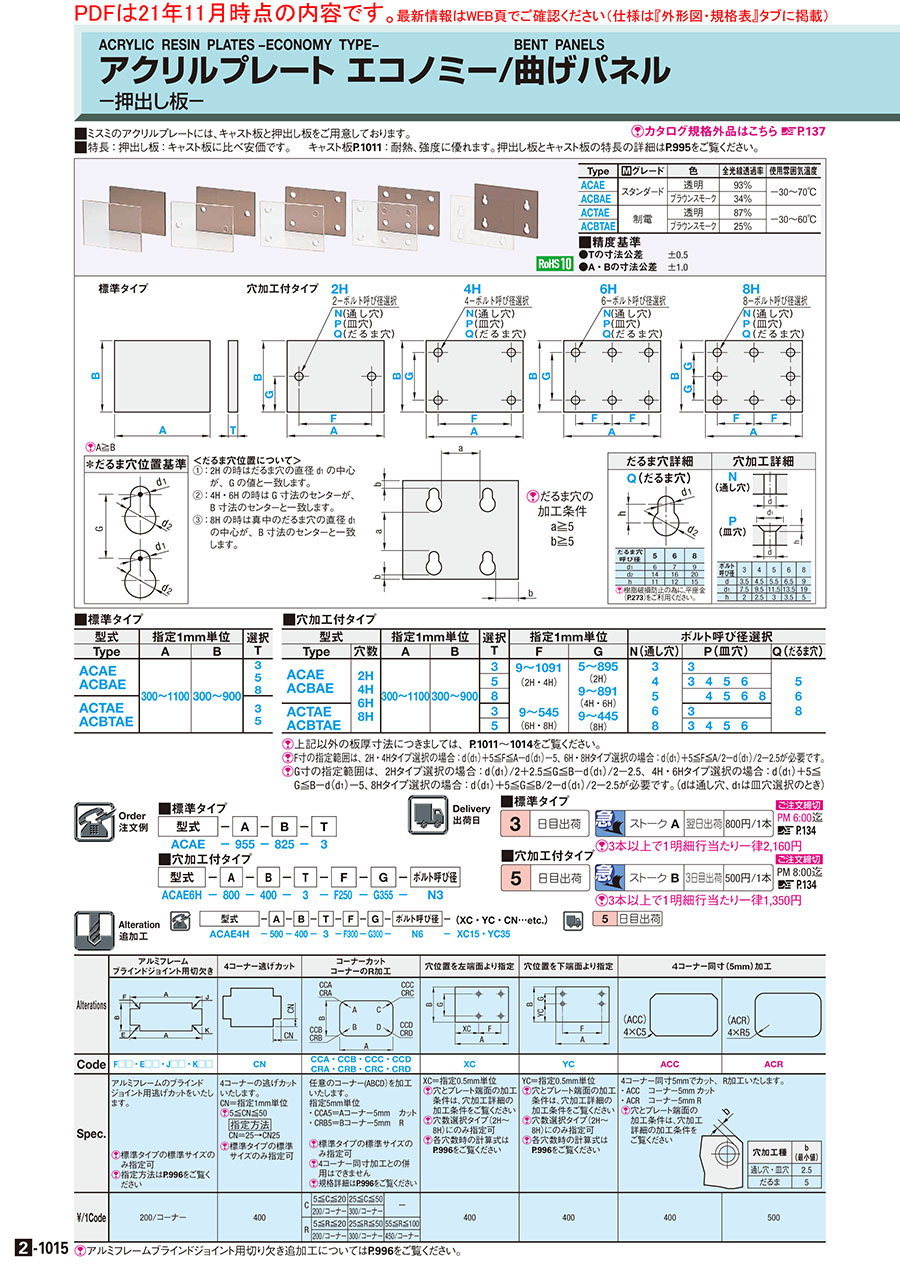

アクリルプレート　押し出し板タイプ

例）A辺側の穴数3　B辺側の穴数3の場合、ACAE33W8となります。
[ ! ]総穴数の計算式は2a＋2b－4となります。aとbが1の時はa×bとなります。
●穴数組合わせパターン一覧はこちら

例）A辺側の穴数2 B辺側の穴数2の場合、ACAE22V8となります。
[ ! ]総穴数の計算式は2a＋2bとなります。
●穴数組合わせパターン一覧はこちら

[ ! ]A≧B

□精度基準
●Tの寸法公差：±0.5
●A・Bの寸法公差：±1.0

耐薬品性優れる透明樹脂プレート「ポリメチルペンテン」はこちら

■Type表

Type	[ M ]グレ−ド	色	全光線透過率	使用雰囲気温度
ACAE	スタンダ−ド	透明	93％	−30〜70℃
ACBAE		ブラウンスモ−ク	34％
ACTAE	制電	透明	87％	−30〜60℃
ACBTAE		ブラウンスモ−ク	25％

■穴数組合せタイプ（コーナー穴加工付）

型式

－

A

－

B

－

T

－

C

－

D

－

ボルト呼び径

ACAE33W8

－

300

－

100

－

5

－

C20

－

D10

－

N5

型式						A	B	T	穴位置指示		ボルト呼び径選択
TYPE	穴数組合せ					指定1mm単位		選択	C	D	通し穴	皿穴					だるま穴
	A辺側 穴数	B辺側 穴数	穴加工 形状	穴数					指定1mm単位		N	P					Q
ACAE ACBAE	1 2 3 4 5	1 2 3 4 5	W	1 3 5 8 12 16	2 4 6 10 14	300 ～ 1100	300 ～ 900	3	6 ～ 1091	6 ～ 891	3 4 5 6 8	3					5 6 8
								5				3	4	5	6
								8					4	5	6	8
ACTAE ACTBTAE								3				3
								5				3	4	5	6

[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ]C,D寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
□精度基準
●Tの寸法公差：±0.5
●A・Bの寸法公差：±1.0

■穴数組合せタイプ（コーナー穴加工なし）

型式

－

A

－

B

－

T

－

C

－

D

－

R

－

S

－

ボルト呼び径

ACAE22V8

－

300

－

100

－

5

－

C60

－

D20

－

R20

－

S60

－

N5

型式					A	B	T	穴位置指示				ボルト呼び径選択
TYPE	穴数組合せ				指定1mm単位		選択	C	D	R	S	通し穴	皿穴					だるま穴
	A辺側 穴数	B辺側 穴数	穴加工 形状	穴数				指定1mm単位				N	P					Q
ACAE ACBAE	1 2 3 4	1 2 3 4	V	4 6 8 10 12 14 16	300 ～ 1100	300 ～ 900	3	6 ～ 1091	6 ～ 447	6 ～ 547	6 ～ 891	3 4 5 6 8	3					5 6 8
							5						3	4	5	6
							8							4	5	6	8
ACTAE ACTBTAE							3						3
							5						3	4	5	6

[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ]C,D,R,S寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。
[ ! ]A辺側穴数、B辺側穴数が3以上の場合は、C≧R、S≧Dとなるよう寸法をご指定下さい。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
□精度基準
●Tの寸法公差：±0.5
●A・Bの寸法公差：±1.0

■穴加工付タイプ

型式

−

A

−

B

−

T

−

F

−

G

−

ボルト呼び径

ACAE6H

−

800

−

400

−

3

−

F250

−

G355

−

N3

型式		指定1mm単位		選択 T	指定1mm単位		ボルト呼び径選択
Type	穴数	A	B		F	G	N(通し穴)	P(皿穴)					Q(だるま穴)
ACAE ACBAE	2H 4H 6H 8H	300〜1100	300〜900	3	9〜1091 (2H・4H) 9〜545 (6H・8H)	5〜895 (2H) 9〜891 (4H・6H) 9〜445 (8H)	3 4 5 6 8	3					5 6 8
				5				3	4	5	6
				8					4	5	6	8
ACTAE ACBTAE				3				3
				5				3	4	5	6

[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ]上記以外の板厚寸法につきましては、P.1011〜1014をご覧ください。
[ ! ]F寸の指定範囲は、2H・4Hタイプ選択の場合：d（d₁）＋5≦F≦A−d（d₁）−5、6H・8Hタイプ選択の場合：d（d₁）＋5≦F≦A/2−d（d₁）/2−2.5が必要です。
[ ! ]G寸の指定範囲は、2Hタイプ選択の場合：d（d₁）/2＋2.5≦G≦B−d（d₁）/2−2.5、4H・6Hタイプ選択の場合：d（d₁）＋5≦G≦B−d（d₁）−5、8Hタイプ選択の場合：d（d₁）＋5≦G≦B/2−d（d₁）/2−2.5が必要です。（dは通し穴、d₁は皿穴選択のとき）
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
□精度基準
●Tの寸法公差：±0.5
●A・Bの寸法公差：±1.0

■標準タイプ

型式	−	A	−	B	−	T
ACAE	−	955	−	825	−	3

型式	指定1mm単位		選択 T
Type	A	B
ACAE ACBAE	300〜1100	300〜900	3 5 8
ACTAE ACBTAE			3 5

[ ! ]AとB寸法はA≧Bでご指定下さい。
□精度基準
●Tの寸法公差：±0.5
●A・Bの寸法公差：±1.0

■穴数組合せタイプ（コーナー穴加工付）

■穴数組合せタイプ（コーナー穴加工なし）

型式

－

A

－

B

－

T

－

C

－

D

－

R

－

S

－

ボルト呼び径

－

(ACC,ACR)

ACAE22V8

－

200

－

100

－

5

－

C60

－

D20

－

R20

－

S60

－

N5

－

ACR

Alterations	4コーナー同寸(5mm)加工
Code	ACC	ACR
Spec.	4コーナー同寸5mmでカット、 R加工いたします。 ・ACC　コーナー5mm カット ・ACR　コーナー5mm R [ ! ]穴とプレート端面の 加工条件は、穴加工 詳細の加工条件を ご覧ください 穴加工種 b(最小値) 通し穴・皿穴 2.5 だるま 5
￥/1Code	400	500

■穴加工付タイプ・標準タイプ

型式

－

A

－

B

－

T

－

F

－

G

－

ボルト呼び径

－

（XC・YC・CN…etc.）

ACAE4H

－

500

－

400

－

3

－

F300

－

G300

－

N6

－

XC15・YC35

Alterations	アルミフレーム ブラインドジョイント用切欠き	4コーナー逃げカット	コーナーカット コーナーのR加工				穴位置を左端面より指定	穴位置を下端面より指定	4コーナー同寸加工
Code	F□□・E□□・J□□・K□□	CN	CCA・CCB・CCC・CCD CRA・CRB・CRC・CRD				XC	YC	ACC	ACR
Spec.	アルミフレームのブラインド ジョイント用逃げカットをいたします。   [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]指定方法はP.996をご覧ください	4コーナーの逃げカット いたします。 CN＝指定1mm単位 [ ! ]5≦CN≦50 　指定方法 CN＝25→CN25 [ ! ]標準タイプの標準 サイズのみ指定可	任意のコーナー(ABCD)を加工いたします。 指定5mm単位 ・CCA5＝Aコーナー5mm　カット ・CRB5＝Bコーナー5mm　R   [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]4コーナー同寸加工との併用はできません [ ! ]規格詳細はP.996をご覧ください				XC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条 件は、穴加工詳細の加工条件をご覧ください [ ! ]穴数選択タイプ(2H～8H)にのみ指定可 [ ! ]各穴数時の計算式はP.996をご覧ください	YC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条件 は、穴加工詳細の加工条件を ご覧ください [ ! ]穴数選択タイプ(2H～8H)にのみ 指定可 [ ! ]各穴数時の計算式はP.996を ご覧ください	4コーナー同寸5mmでカット、 R加工いたします。 ・ACC　コーナー5mm カット ・ACR　コーナー5mm R [ ! ]穴とプレート端面の加工条件は、 穴加工詳細の加工条件を ご覧ください 穴加工種 b(最小値) 通し穴・皿穴 2.5 だるま 5
￥/1Code	200/コーナー	400	C	5≦C≦20	25≦C≦50	－	400	400	400	500
				200/コーナー	300/コーナー
			R	5≦R≦20	25≦R≦50	55≦R≦100
				200/コーナー	300/コーナー	450/コーナー

[ ! ]アルミフレームブラインドジョイント用切り欠き追加工についてはこちらをご覧ください。
