タイミングベルトコンベヤ ナロータイプ 単列中間駆動２溝フレーム φ１９／２０
- 通常単価(税別)
- -
- 税込単価
- -
【オススメ】CVSTRの後継機種となるGVTSNはこちら！ACブラシレスモータを搭載したGVTSN2は...
詳細を確認- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

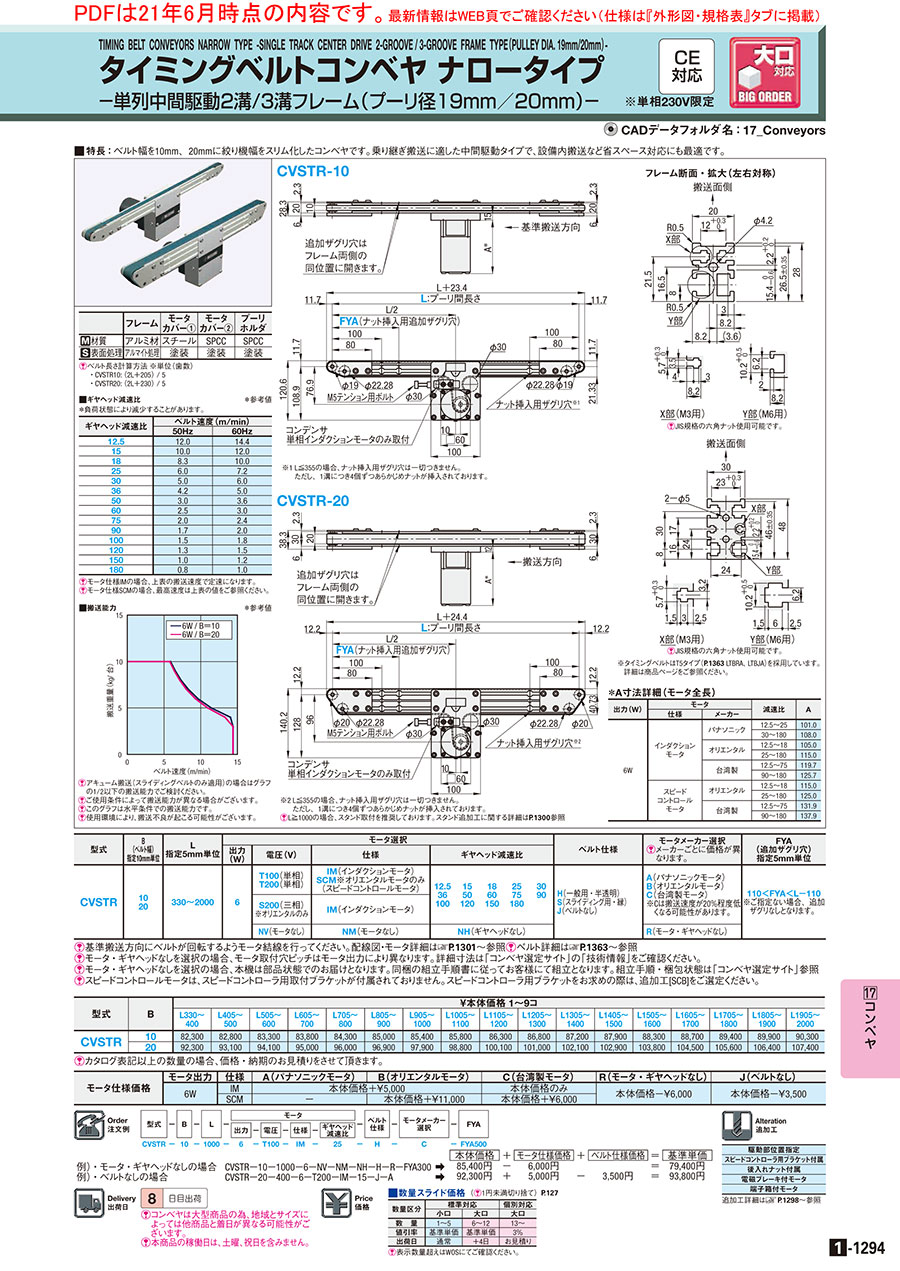

外形図・規格表
外形図
・メンテナンス部品を探すには、コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。詳しい手順は
こちらをご参照ください。
CVSTR-10
※1L≦355の場合、ナット挿入用ザクリ穴は一切つきません。
ただし、1溝につき4個ずつあらかじめナットが挿入されております。
CVSTR-20
※タイミングベルトはT5タイプ
(こちら LIBRA LTBJA) を採用しています。
詳細は商品ページをご参照ください。
[ ! ]A＊は下記 「＊A寸法詳細(モータ全長)」 表をご参照ください。
| フレーム | モータ カバー① | モータ カバー② | プーリ ホルダ | |
| [ M ]材質 | アルミ材 | スチール | SPCC | SPCC |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 | 塗装 |
（モータ出力6Wの場合） (kg)
| 機長L(mm) | |||||
| ベルト幅 B(mm) | 500 | 750 | 1000 | 1500 | 2000 |
| 10 | 3.9 | 4.2 | 4.4 | 4.7 | 5.2 |
| 20 | 4.7 | 5.4 | 6 | 7.3 | 8.6 |
ベルト種類、追加工などで変化する場合があります。
出力(W) | モータ | 減速比 | A | |
仕様 | メーカ | |||
6W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 105.0 |
25〜180 | 115.0 | |||
台湾製 | 12.5〜75 | 119.7 | ||
90〜180 | 125.7 | |||
スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 115.0 | |
25〜180 | 125.0 | |||
台湾製 | 12.5〜75 | 131.9 | ||
90〜180 | 137.9 | |||
※2L≦355の場合、ナット挿入用ザクリ穴は一切つきません。
ただし、1溝につき4個ずつあらかじめナットが挿入されております。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。
スタンド追加工に関する詳細は>>こちらをご参照ください。
■搬送能力
＊参考値
[ ! ]アキューム搬送 (スライディングベルト
のみ適用)の場合はグラフの1/2以下の
搬送能力でご検討ください。
[ ! ]ご使用条件によって搬送能力が異なる
場合がございます。
[ ! ]使用環境により、搬送不良が起こる
可能性がございます。
■ギヤヘッド減速比
＊負荷状態により減少することがあります。
＊参考値
| ギヤヘッド減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 12.5 | 12.0 | 14.4 |
| 15 | 10.0 | 12.0 |
| 18 | 8.3 | 10.0 |
| 25 | 6.0 | 7.2 |
| 30 | 5.0 | 6.0 |
| 36 | 4.2 | 5.0 |
| 50 | 3.0 | 3.6 |
| 60 | 2.5 | 3.0 |
| 75 | 2.0 | 2.4 |
| 90 | 1.7 | 2.0 |
| 100 | 1.5 | 1.8 |
| 120 | 1.3 | 1.5 |
| 150 | 1.0 | 1.2 |
| 180 | 0.8 | 1.0 |
[ ! ]モータ仕様IMの場合 上表の搬送速度で
定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は
上表の値をご参照ください。
[ ! ]モータのW数、ギヤヘッド減速比の選び方、搬送能力表の見方などは >>こちらをご参照ください。
[ ! ]その他コンベヤの選定方法については>>こちらをご参照ください。
| 挿入位置 | Ｌ≦355の場合ザグリ穴はつきません。 （ただし、1溝につき4個ナットが挿入されております。） L≧360は標準ザグリ穴がある為、ナットの挿入も付属もありません。（別売） JIS規格六角ナット使用可能です | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR3 | M3 （並目） | 0.5 | ― | |||
| Y部 | JIS1種六角ナット | LBNR6 | M6 （並目） | 1.0 | コンベヤ用後入れナット （10個入り） | PACK-CHNT6-5 | M5 （並目） | 0.8 |
| ― | PACK-CHNT6-4 | M4 （並目） | 0.7 | |||||
| PACK-CHNT6-3 | M3 （並目） | 0.5 | ||||||
オリエンタルモータ スピードコントローラ外形図
台湾モータ スピードコントローラ外形図
[ ! ]モータケーブルは延長できません。
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。 スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
規格表
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー選択 | − | FYA | |||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | |||||||||||||
| CVSTR | − | 10 | − | 1000 | − | 6 | − | T100 | − | IM | − | 25 | − | H | − | C | − | FYA500 | |
| CVSTR | − | 10 | − | 1000 | − | 6 | − | NV | − | NM | − | NH | − | H | − | R | （モータ・ギヤヘッドなし） | ||
| 型式 | B (ベルト幅) 指定10mm単位 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が異なります。 | FYA (追加ザグリ穴) 指定5mm単位 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | ||||||||||
| CVSTR | 10 20 | 330〜2000 | 6 | T100(単相) T200(単相) | IM(インダクションモータ) SCM(スピードコントロールモータ) | 12.5 36 100 | 15 50 120 | 18 60 150 | 25 75 180 | 30 90 | H(一般用・半透明) S(スライディング用・縁) J(ベルトなし) | B(オリエンタルモータ) C(台湾製モータ) ※Cは搬送速度が20％程度低くなる可能性があります。 | 110＜FYA＜L−110 ※ご指定ない場合、追加ザグリなしとなります。 |
| S200(三相) ※オリエンタルのみ | IM(インダクションモータ) | ||||||||||||
| NV(モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||||
[ ! ]配線図・モータ詳細は（>>こちら）
[ ! ]タイミングベルト詳細は（>>こちら）
[ ! ]耐油仕様のタイミングベルトはお取り扱いがございません。予めご了承ください。
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については（>>こちら）をご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。モータ取付穴ピッチ寸法は、コンベヤ用側面プレート表からご確認ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」参照
[ ! ]ベルト長さ計算式 CVSTR10：(2L+205) / 5CVSTR20：(2L+230) / 5 単位：歯数 （Ｌ＝プーリ間長さ）
| モータ | オリエンタルモータ | 台湾製モータ | ||||
| モータユニット型番 | ギヤヘッド型番 ※□には減速比が入ります | モータユニット型番 | ギヤヘッド型番 ※□には減速比が入ります | |||
| 出力 | 仕様 | 電圧 | ||||
| 6W | スピードコント ロールモータ | 単相100V | US206-401 | 2GN□□S | PACMSV-UT60-W6-V100 | PACMGXT60-□□ |
| 単相200V | US206-402 | PACMSV-UT60-W6-V200 | ||||
| 単相110V・115V | US206-401U2 | PACMSVW-UT60-W6-V110 | ||||
| 単相220V・230V | US206-402E2 | PACMSVW-UT60-W6-V220 | ||||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 | [ ! ]スピードコントロールモータには次のものが含まれています。 | ||||
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
6W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
追加工
追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | |||||||
コード | |||||||||||
MP | 駆動位置指定  | 駆動部の位置を指定できます。 〈指定方法〉：MP152 [ ! ]MP=指定1mm単位 中間駆動対応のみ指定できます。
| [ ! ]ベルト受けローラは任意の位置に移動します。 [ ! ]ベルトの厚みにより、MP寸法公差は±1となります。 [ ! ]駆動部を端部に移動するとベルトが斜めに安定する ことがありますが、使用上問題ありません。 | CVSTR-10-1000-6-T100- IM-25-S-B-MP200 | 2,000 | ||||||
追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | |||||||||||||||||||||||||||||||||||||||||||
コード | |||||||||||||||||||||||||||||||||||||||||||||||
SCB | スピードコントローラ用ブラケット付属  ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付 ブラケットを付属します。 〈指定方法〉： SCB | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4x8）2本付属 [ ! ]コンベヤによっては、スペース上取り付かない 場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの 形状が異なります。 | CVSTR-10-1000-6-T100- IM-25-H-B-FYA500-SCB | 800 | ||||||||||||||||||||||||||||||||||||||||||
ANT□ | 後入れナット付属  | ミスミコンベヤフレーム溝用の 後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉：ANT6-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVSTR-10-1000-6-T100- IM-25-H-B-FYA500- ANT6-Q8-4 |
| ||||||||||||||||||||||||||||||||||||||||||
BR | 電磁ブレーキ付モータ ■配線図  | インダクションモータを電磁 ブレーキモータに変更します。 〈指定方法〉：BR | [ ! ]オリエンタルモーター仕様の三相モータのみ選定可能 [ ! ]モータ詳細についてはこちら | CVSTR-10-1000-6-S200- IM-25-H-B-FYA500-BR | 12,000 | ||||||||||||||||||||||||||||||||||||||||||
TBM | 端子箱付モータ ■オリエンタルモーター仕様  | インダクションモータを端子箱 付きのタイプに変更します。 〈指定方法〉：TBM | [ ! ]オリエンタルモーター仕様のみ選定可能。 | CVSTR-10-1000-6- T100-IM-25-H-B- FYA500-TBM | 5,000 | ||||||||||||||||||||||||||||||||||||||||||
メンテナンス部品検索（構成部品一覧）

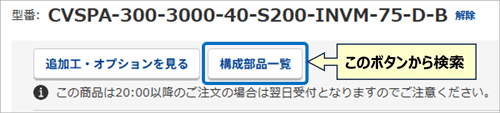

外形図へ戻る①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | ||||||||||||||||
| L330〜400 | L405〜500 | L505〜600 | L605〜700 | L705〜800 | L805〜900 | L905〜1000 | L1005〜1100 | L1105〜1200 | L1205〜1300 | L1305〜1400 | L1405〜1500 | L1505〜1600 | L1605〜1700 | L1705〜1800 | L1805〜1900 | L1905〜2000 | ||
| CVSTR | 10 | 86,420 | 86,940 | 87,470 | 87,990 | 88,520 | 89,250 | 89,670 | 90,090 | 90,620 | 91,140 | 91,560 | 92,300 | 92,720 | 93,140 | 93,870 | 94,400 | 94,820 |
| 20 | 96,920 | 97,760 | 98,810 | 99,750 | 100,800 | 101,750 | 102,800 | 103,740 | 105,110 | 106,050 | 107,210 | 108,050 | 108,990 | 109,730 | 110,880 | 111,720 | 112,770 | |
| モータ・ベルト 仕様価格 | モータ出力 | 仕様 | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) | J(ベルトなし) |
| 6W | IM | 本体価格＋￥5,000 | 本体価格のみ | 本体価格−￥6,000 | 本体価格−￥3,500 | |
| SCM | 本体価格＋￥11,000 | 本体価格＋￥6,000 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜5 | 6〜12 | 13〜 |
| 値引率 | 基準単価 | 基準単価 | 3％ |
| 出荷日 | 通常 | ＋4日 | お見積り |
納期
| 8 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
コンベヤ構成部品
関連商品
| 商品名 | GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列ヘッド駆動2溝フレーム（プーリ径30mm） | GVシリーズ 単列中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -2列中間駆動2溝フレーム（プーリ径30mm）- | GVシリーズ/ACブラシレスモータ搭載 -単列中間駆動2溝フレーム（プーリ径30mm）- |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 多列中間駆動 | ヘッド駆動 | 中間駆動 | 多列ヘッド駆動 | 多列中間駆動 | 中間駆動 |
| 最大搬送重量（kg） | 15 | 10 | 10 | 15 | 15 | 10 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
詳細情報
基本情報
【オススメ】CVSTRの後継機種となるGVTSNはこちら！
ACブラシレスモータを搭載したGVTSN2はこちら！
CVSTRと比較しベルト交換も容易な構造に変更し、さらにモータやプーリホルダ位置を内、外選択可能となっております。
また、メンテナンス性の向上、ミスミアルミフレーム5シリーズの溝形状を採用による豊富なアクセサリーが利用可能などメリット盛り沢山です。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
