カムフォロア用ブラケット　Ｌ型

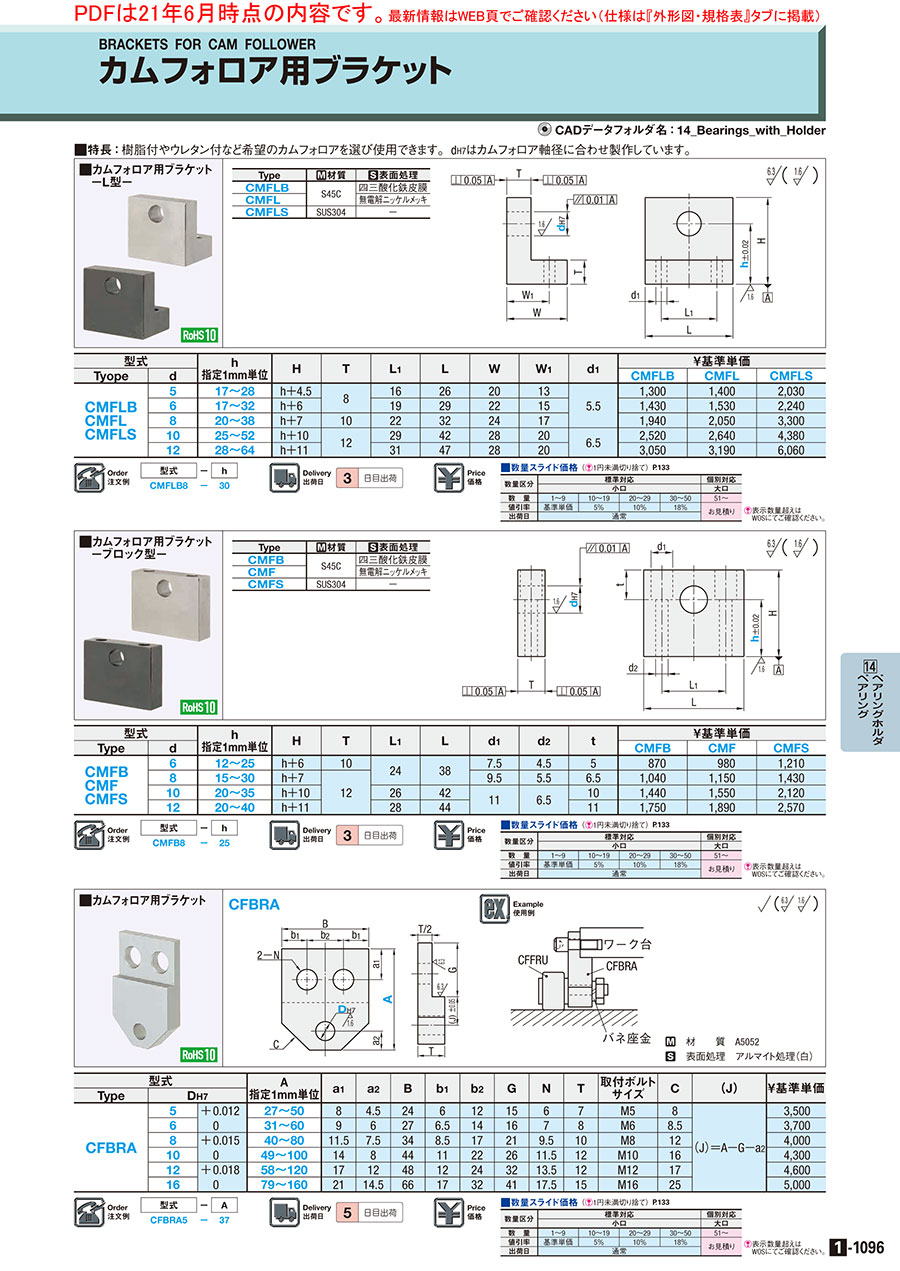

カタログ |P.1-1096

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応カムフォロア頭部六角穴付フラットタイプ

4.3

通常価格(税別)： 650円 (税込価格：715円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブラケット付カムフォロア　Ｌ型タイプ

4.3

通常出荷日：3 日目

【特長】カムフォロア専用のL型ブラケットです。材質はS45CとSUS304から...

詳細情報を確認する

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が15型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]指示無き寸法公差はJISB0405m級に準じる。

Type	[ M ]材質	[ S ]表面処理
CMFLB	S45C	四三酸化鉄皮膜
CMFL	S45C	無電解ニッケルメッキ
CMFLS	SUS304	−

規格表

型式	−	h
CMFLB8	−	30

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		h 指定1mm単位	H	T	L₁	L	W	W₁	d₁	￥基準単価
Tyope	d	h 指定1mm単位	H	T	L₁	L	W	W₁	d₁	CMFLB	CMFL	CMFLS
CMFLB CMFL CMFLS	5	17〜28	h＋4.5	8	16	26	20	13	5.5	1,370	1,470	2,130
	6	17〜32	h＋6	8	19	29	22	15		1,500	1,610	2,350
	8	20〜38	h＋7	10	22	32	24	17		2,040	2,150	3,470
	10	25〜52	h＋10	12	29	42	28	20	6.5	2,650	2,770	4,600
	12	28〜64	h＋11	12	31	47	28	20	6.5	3,200	3,350	6,360

型番リスト

表示件数

型番

特性・用途

本体材質

本体詳細材質

カムフォロアスタッドネジ部（並目）

(mm)

(φ)

表面処理

(mm)

RoHS?

最小発注数量

該当なし	[スチール] S45C	S45C	M5	5	無電解ニッケルメッキ	17 ～ 28	10	1個
該当なし	[スチール] S45C	S45C	M6	6	無電解ニッケルメッキ	17 ～ 32	10	1個
該当なし	[スチール] S45C	S45C	M8	8	無電解ニッケルメッキ	20 ～ 38	10	1個
該当なし	[スチール] S45C	S45C	M10	10	無電解ニッケルメッキ	25 ～ 52	10	1個
該当なし	[スチール] S45C	S45C	M12	12	無電解ニッケルメッキ	28 ～ 64	10	1個
該当なし	[スチール] S45C	S45C	M5	5	四三酸化鉄皮膜	17 ～ 28	10	1個
該当なし	[スチール] S45C	S45C	M6	6	四三酸化鉄皮膜	17 ～ 32	10	1個
該当なし	[スチール] S45C	S45C	M8	8	四三酸化鉄皮膜	20 ～ 38	10	1個
該当なし	[スチール] S45C	S45C	M10	10	四三酸化鉄皮膜	25 ～ 52	10	1個
該当なし	[スチール] S45C	S45C	M12	12	四三酸化鉄皮膜	28 ～ 64	10	1個
耐食性・耐薬品	[ステンレス] SUS304	SUS304	M5	5	なし	17 ～ 28	10	1個
耐食性・耐薬品	[ステンレス] SUS304	SUS304	M6	6	なし	17 ～ 32	10	1個
耐食性・耐薬品	[ステンレス] SUS304	SUS304	M8	8	なし	20 ～ 38	10	1個
耐食性・耐薬品	[ステンレス] SUS304	SUS304	M10	10	なし	25 ～ 52	10	1個
耐食性・耐薬品	[ステンレス] SUS304	SUS304	M12	12	なし	28 ～ 64	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-CMFLS5
- ( - )	3日目	SL-CMFLS6
- ( - )	3日目	SL-CMFLS8
- ( - )	3日目	SL-CMFLS10
- ( - )	3日目	SL-CMFLS12

基本情報

【特長】カムフォロア専用のL型ブラケットです。材質はS45CとSUS304からお選びいただけます。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜19	20〜29	30〜50	51～
値引率	基準単価	5％	10％	18％	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えは
WOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カムフォロア用ブラケット　Ｌ型のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

カムフォロア用ブラケット

満足度：4.02020/01/11

種類も多く、手ごろに選定・仕様が可能で、助かる。設計時に寸法が変更しても対応し易いです。

0人が参考にしています。

長尺ロールの自重垂れ防止

満足度：4.02016/08/22

カムフォロアと組み合わせて、図面上のジャスト寸法で購入。樹脂付きカムフォロアとブラケットのセット品がない為、別々に購入...もっと読む
