本商品の使用例
フットベース ナットタイプ
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

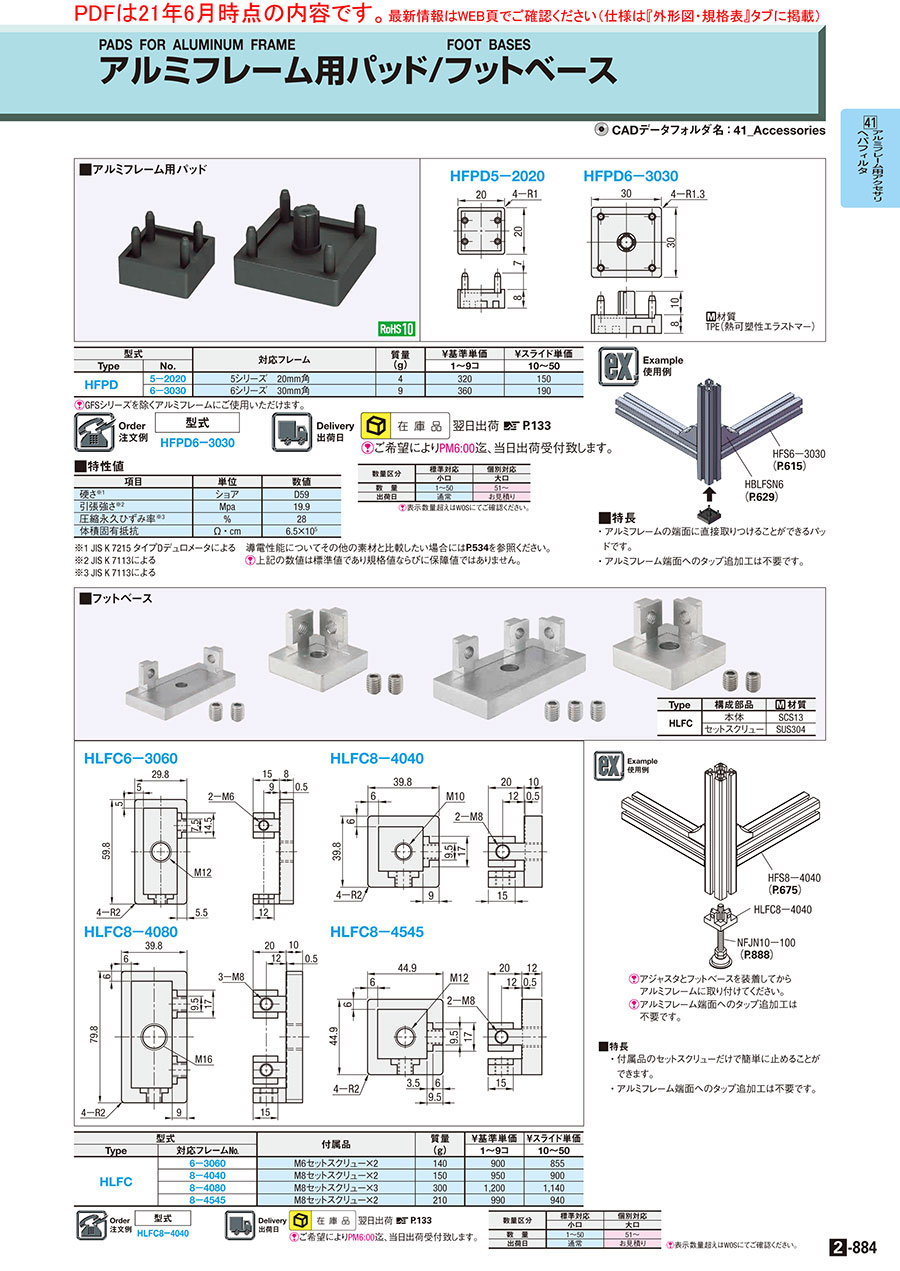

外形図・規格表
HLFC6 －3060 HLFC8 －4040 HLFC8 －4080 HLFC8 －4545| Type | 構成部品 | [ M ] 材質 |
| HLFC | 本体 | SCS13 |
| セットスクリュー | SUS304 |
規格表
| 型式 |
| HLFC8ー4040 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 付属品 | 質量 | ￥基準単価 | ￥スライド単価 | |
| Type | 対応フレーム№ | (ｇ) | 1～9コ | 10～50 | |
| HLFC | 6－3060 | M6セットスクリュー×2 | 140 | 959 | 911 |
| 8－4040 | M8セットスクリュー×2 | 150 | 1,012 | 959 | |
| 8－4080 | M8セットスクリュー×3 | 300 | 1,278 | 1,214 | |
| 8－4545 | M8セットスクリュー×2 | 210 | 1,054 | 1,001 | |
使用例
[ ! ]アジャスタとフットベースを装着してからアルミフレームに取り付けてください。
[ ! ]アルミフレーム端面へのタップ追加工は不要です。
■特長
・付属品のセットスクリューだけで簡単に止めることができます。
・アルミフレーム端面へのタップ追加工は不要です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,002円 ( 1,102円 ) | 在庫品1日目当日出荷可能 |
|
1,058円 ( 1,164円 ) | 在庫品1日目当日出荷可能 |
|
1,336円 ( 1,470円 ) | 在庫品1日目当日出荷可能 |
|
1,101円 ( 1,211円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
アルミフレーム端面に追加工なしで取り付け可能です。6-3060、8-4040、8-4080、8-4545タイプのアルミフレーム用にご用意がございます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
フットベース ナットタイプのレビュー
アルミフレーム架台のアジャスタボルト取付用
4
4.02019/08/13
今までは製作していましたが、このタイプはただ挿入してボルトを
締めこむだけで取付できるために非常に便利です。
ただボルト...もっと読む
2人が参考にしています。
アジャスター取付用として
1
1.02022/08/05
HLFC8-4040を8-4040フレームに取り付けました。
ホーローで横からの取付をする為、穴のセンターがズレて、アル...もっと読む
1人が参考にしています。
フレームへの足（アジャスター）
5
5.02019/01/08
今まではこれがある事が知らなくて、タップを切っていたが、これはかなり楽な商品です。フットべ−スでも問題はないが、小スぺ−...もっと読む
1人が参考にしています。
アルミフレームステージ
3
3.02019/01/08
アジャスタネジ部がフレーム内部に収まるので全体がスッキリします。
もっと対応フレームのバリエーションが増えれば、なおよい...もっと読む
1人が参考にしています。
装置のフレーム脚部
5
5.02022/10/31
フレーム端面の保護用として使っています。スッキリとした見た目となり、とても良いです。繰り返し使用も問題なくできました。
0人が参考にしています。
