８シリーズ・８－４５シリーズアルミフレーム用板金プレート　コーナータイプ

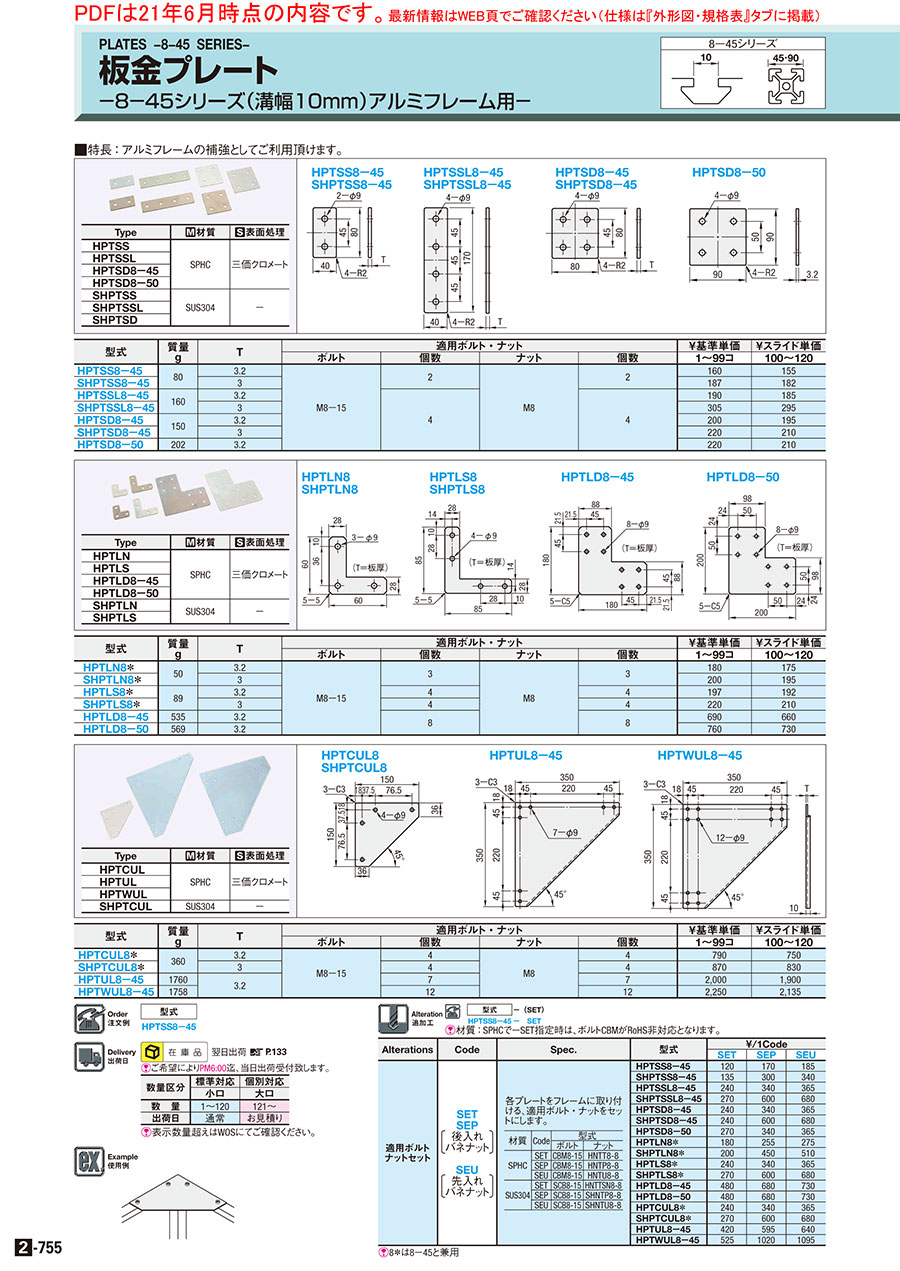

カタログ |P.2-755

平均満足度5.0

この商品のレビューをみる（5件）

通常単価(税別): 879円～4,097円

税込単価: 967円～4,507円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　角タイプ

4.6

通常価格(税別)： 122円 (税込価格：134円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８シリーズ・８－４５シリーズアルミフレーム用板金プレート　Lタイプ

4.7

通常価格(税別)： 229円 (税込価格：252円)

通常出荷日：在庫品1日目

フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締...

詳細情報を確認する

特性・用途
該当なし
形状
コーナータイプ
形状タイプ
コーナー面取り
フレームシリーズ
HFS
適合ボルト
M8ボルト

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が24型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

HPTCUL8
SHPTCUL8

HPTUL8

HPTWUL8

HPTUL8−45

HPTWUL8−45

Type	[ M ]材質	[ S ]表面処理
HPTCUL	SPHC	三価クロメート
HPTUL
HPTWUL
SHPTCUL	SUS304	−

規格表

型式

HPTCUL8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	質量 (g)	T	適用ボルト・ナット				￥基準単価	￥スライド単価
			ボルト	個数	ナット	個数	1〜99コ	100〜120
HPTCUL8*	360	3.2	M8−15	4	M8	4	841	799
SHPTCUL8*		3					927	884
HPTUL8	1760	3.2		7		7	2,130	2,024
HPTUL8−45
HPTWUL8	1758			12		12	2,396	2,274
HPTWUL8−45

[ ! ]8*は8-45と兼用

追加工

型式	−	(SET)
HPTSS8	−	SET

追加工	Code	型式	\/1Code
追加工	Code	型式	SET	SEP	SEU
適応ボルトナットセット	SET SEP SEU	HPTCUL8*	256	362	389
		SHPTCUL8*	288	639	724
		HPTUL8	447	634	682
		HPTUL8−45	447	634	682
		HPTWUL8	559	1,086	1,166
		HPTWUL8-45	767	1,086	1,166

[ ! ]8*は8-45と兼用

追加工詳細

■SPHC（HPTCUL8、HPTUL8、HPTWUL8、HPTUL8−45、HPTWUL8−45）の追加工

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM8-15	SPHC	先入れ	HNTT8-8	SPHC	無し
SEP[後入れバネナット]	CBM8-15	SPHC	後入れ	HNTP8-8	SPHC	有り
SEU[先入れバネナット]	CBM8-15	SPHC	先入れ	HNTU8-8	SPHC	有り

■SUS304（SHPTCUL8）の追加工

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	SCB8-15	SUS304	先入れ	HNTTSN8-8	SUS304	無し
SEP[後入れバネナット]	SCB8-15	SUS304	後入れ	SHNTP8-8	SUS304	有り
SEU[先入れバネナット]	SCB8-15	SUS304	先入れ	SHNTU8-8	SUS304	有り

対応フレーム

[ ! ]8＊の商品は8シリーズ、8-45シリーズ兼用で使えます。

使用方法

板金プレートは、お客様の設計で締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。
ボルトの本数が多いほうが締結力は強い。
安全柵と安全柵のつなぎにも使用可能。

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット
