８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　角タイプ

カタログ |P.2-709

4.6

平均満足度4.6

この商品のレビューをみる（23件）

通常単価(税別): 122円～1,064円

税込単価: 134円～1,170円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　角タイプ

4.7

通常価格(税別)： 78円 (税込価格：86円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８シリーズ・８－４５シリーズアルミフレーム用板金プレート　曲げタイプ

4.7

通常価格(税別)： 179円 (税込価格：197円)

通常出荷日：在庫品1日目

フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
角タイプ
フレームシリーズ
ＨＦＳ８シリーズ用
フレームシリーズ
HFS
フレームNo.
8
適合ボルト
M8ボルト

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が24型番あります。

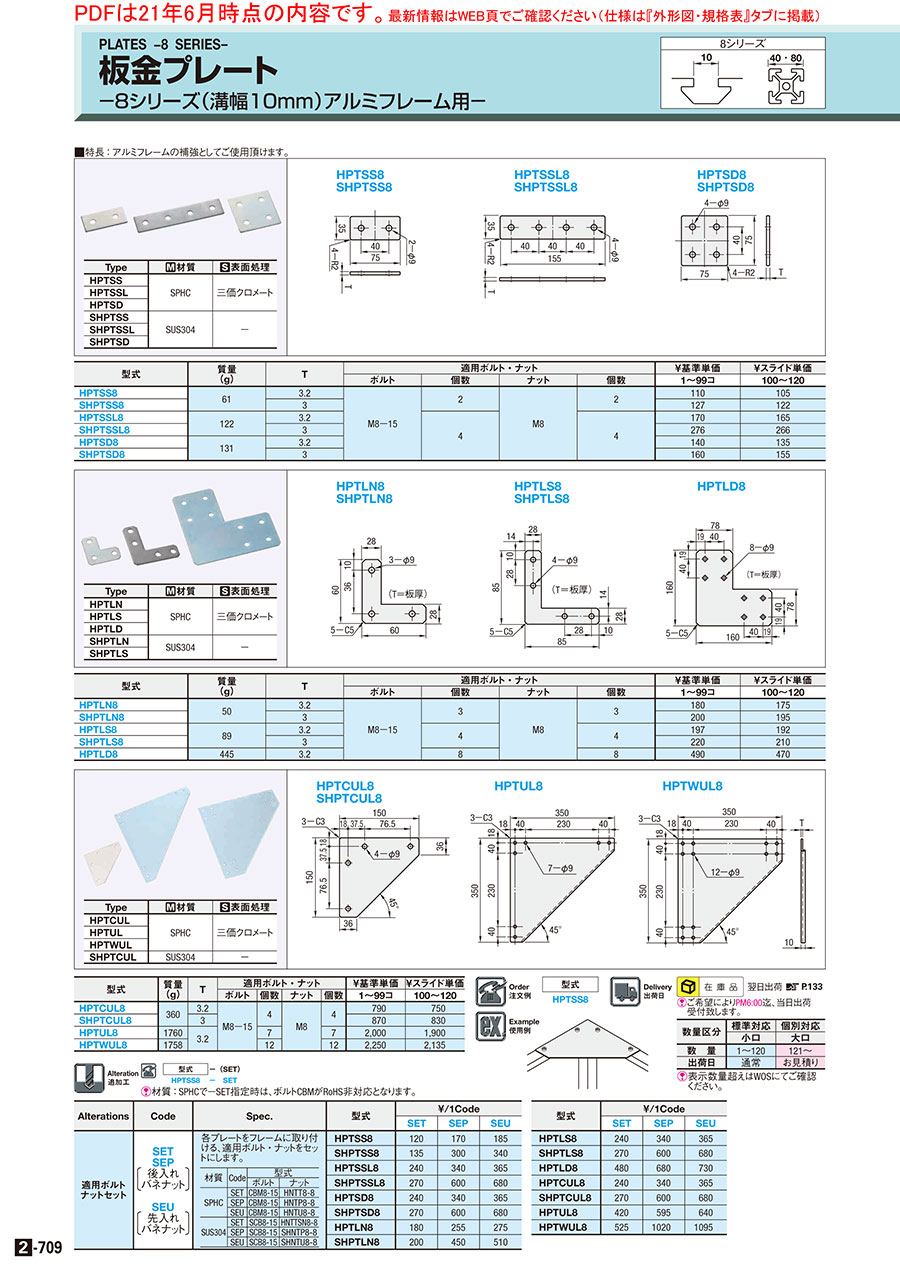

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HPTSS8
SHPTSS8

HPTSSL8
SHPTSSL8

HPTSD8
SHPTSD8

Type	[ M ]材質	[ S ]表面処理
HPTSS	SPHC	三価クロメート
HPTSSL
HPTSD
SHPTSS	SUS304	−
SHPTSSL
SHPTSD

規格表

型式

HPTSS8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	質量 (g)	T	適用ボルト・ナット				￥基準単価	￥スライド単価
型式	質量 (g)	T	ボルト	個数	ナット	個数	1〜99コ	100〜120
HPTSS8	61	3.2	M8−15	2	M8	2	117	112
SHPTSS8	61	3		2		2	135	130
HPTSSL8	122	3.2		4		4	181	176
SHPTSSL8	122	3					294	283
HPTSD8	131	3.2					149	144
SHPTSD8	131	3					170	165

追加工

型式	−	(SET)
HPTSS8	−	SET

Alterations

Code

Spec.

型式

￥/1Code

SET

SEP

SEU

適用ボルト
ナットセット

SET
SEP
(後入れバネナット)

SEU
(先入れバネナット)

各プレートをフレームに取り付ける、
適用ボルト・ナットをセットにします。

材質	Code	型式
材質	Code	ボルト	ナット
SPHC	SET	CBM8−15	HNTT8−8
	SEP	CBM8−15	HNTP8−8
	SEU	CBM8−15	HNTU8−8
SUS304	SET	SCB8−15	HNTTSN8−8
	SEP	SCB8−15	SHNTP8−8
	SEU	SCB8−15	SHNTU8−8

HPTSS8

128

181

197

SHPTSS8

144

320

362

HPTSSL8

256

362

389

SHPTSSL8

288

639

724

HPTSD8

256

362

389

SHPTSD8

288

639

724

HPTLN8

192

272

293

SHPTLN8

213

479

543

HPTLS8

256

362

389

SHPTLS8

288

639

724

HPTLD8

511

724

777

HPTCUL8

256

362

389

SHPTCUL8

288

639

724

HPTUL8

447

634

682

HPTWUL8

559

1,086

1,166

[ ! ]材質：SPHCで−SET指定時は、ボルトCBMがRoHS非対応となります。

追加工詳細

■鉄（HPTSS8,HPTSSL8,HPTSD8）の追加工

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM8-15	鉄	先入れ	HNTT8-8	鉄	無し
SEU	CBM8-15	鉄	先入れ	HNTU8-8	鉄	有り
SEP	CBM8-15	鉄	後入れ	HNTP8-8	鉄	有り

■ステンレス（SHPTSS8,SHPTSSL8,SHPTSD8）の追加工

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	SCB8-15	ステンレス	先入れ	HNTTSN8-8	ステンレス	無し
SEU	SCB8-15	ステンレス	先入れ	SHNTU8-8	ステンレス	有り
SEP	SCB8-15	ステンレス	後入れ	SHNTP8-8	ステンレス	有り

対応フレーム

使用例

板金プレートは、お客様の設計で締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。
ボルトの本数が多いほうが締結力は強い。
安全柵と安全柵のつなぎにも使用可能。

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

材質	形状タイプ	詳細材質	表面処理	付属品	フレーム接続穴数	RoHS?	最小発注数量

スチール	正方形タイプ	SPHC	三価クロメート	無	4	10	1個
スチール	正方形タイプ	SPHC	三価クロメート	SEP(ボルト・後入れバネナットセット)	4	-	1個
スチール	正方形タイプ	SPHC	三価クロメート	SET(ボルト・ナットセット)	4	-	1個
スチール	正方形タイプ	SPHC	三価クロメート	SEU(ボルト・先入れバネナットセット)	4	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	無	2	10	1個
スチール	長方形タイプ	SPHC	三価クロメート	SEP(ボルト・後入れバネナットセット)	2	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	SET(ボルト・ナットセット)	2	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	SEU(ボルト・先入れバネナットセット)	2	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	無	4	10	1個
スチール	長方形タイプ	SPHC	三価クロメート	SEP(ボルト・後入れバネナットセット)	4	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	SET(ボルト・ナットセット)	4	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	SEU(ボルト・先入れバネナットセット)	4	-	1個
ステンレス	正方形タイプ	SUS304	無	無	4	10	1個
ステンレス	正方形タイプ	SUS304	無	SEP(ボルト・後入れバネナットセット)	4	10	1個
ステンレス	正方形タイプ	SUS304	無	SET(ボルト・ナットセット)	4	10	1個
ステンレス	正方形タイプ	SUS304	無	SEU(ボルト・先入れバネナットセット)	4	10	1個
ステンレス	長方形タイプ	SUS304	無	無	2	10	1個
ステンレス	長方形タイプ	SUS304	無	SEP(ボルト・後入れバネナットセット)	2	10	1個
ステンレス	長方形タイプ	SUS304	無	SET(ボルト・ナットセット)	2	10	1個
ステンレス	長方形タイプ	SUS304	無	SEU(ボルト・先入れバネナットセット)	2	10	1個
ステンレス	長方形タイプ	SUS304	無	無	4	10	1個
ステンレス	長方形タイプ	SUS304	無	SEP(ボルト・後入れバネナットセット)	4	10	1個
ステンレス	長方形タイプ	SUS304	無	SET(ボルト・ナットセット)	4	10	1個
ステンレス	長方形タイプ	SUS304	無	SEU(ボルト・先入れバネナットセット)	4	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

156円 ( 172円 )	在庫品1日目当日出荷可能	SL-HPTSD8
534円 ( 587円 )	在庫品1日目当日出荷可能	SL-HPTSD8-SEP
424円 ( 466円 )	在庫品1日目当日出荷可能	SL-HPTSD8-SET
563円 ( 619円 )	在庫品1日目当日出荷可能	SL-HPTSD8-SEU
122円 ( 134円 )	在庫品1日目当日出荷可能	SL-HPTSS8
311円 ( 342円 )	在庫品1日目当日出荷可能	SL-HPTSS8-SEP
256円 ( 282円 )	在庫品1日目当日出荷可能	SL-HPTSS8-SET
328円 ( 361円 )	在庫品1日目当日出荷可能	SL-HPTSS8-SEU
217円 ( 239円 )	在庫品1日目当日出荷可能	SL-HPTSSL8
595円 ( 655円 )	在庫品1日目当日出荷可能	SL-HPTSSL8-SEP
485円 ( 534円 )	在庫品1日目当日出荷可能	SL-HPTSSL8-SET
624円 ( 686円 )	在庫品1日目当日出荷可能	SL-HPTSSL8-SEU
178円 ( 196円 )	在庫品1日目当日出荷可能	SL-SHPTSD8
846円 ( 931円 )	在庫品1日目当日出荷可能	SL-SHPTSD8-SEP
479円 ( 527円 )	在庫品1日目当日出荷可能	SL-SHPTSD8-SET
935円 ( 1,029円 )	在庫品1日目当日出荷可能	SL-SHPTSD8-SEU
141円 ( 155円 )	在庫品1日目当日出荷可能	SL-SHPTSS8
475円 ( 523円 )	在庫品1日目当日出荷可能	SL-SHPTSS8-SEP
291円 ( 320円 )	在庫品1日目当日出荷可能	SL-SHPTSS8-SET
519円 ( 571円 )	在庫品1日目当日出荷可能	SL-SHPTSS8-SEU
307円 ( 338円 )	在庫品1日目当日出荷可能	SL-SHPTSSL8
975円 ( 1,073円 )	在庫品1日目当日出荷可能	SL-SHPTSSL8-SEP
608円 ( 669円 )	在庫品1日目当日出荷可能	SL-SHPTSSL8-SET
1,064円 ( 1,170円 )	在庫品1日目当日出荷可能	SL-SHPTSSL8-SEU

基本情報

フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜120	121～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　角タイプ
6シリーズ用の角タイプの板金プレートです。フレーム締結の補強としてご使用いただけます。
ミスミ
６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　Lタイプ
6シリーズ用のLタイプの板金プレートです。フレーム締結の補強としてご使用いただけます。
ミスミ
５シリーズ（溝幅６ｍｍ）　２０・２５・４０角アルミフレーム用板金プレート　角タイプ
5シリーズ用の角タイプの板金プレートです。フレーム締結の補強としてご使用いただけます。
