６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　角タイプ

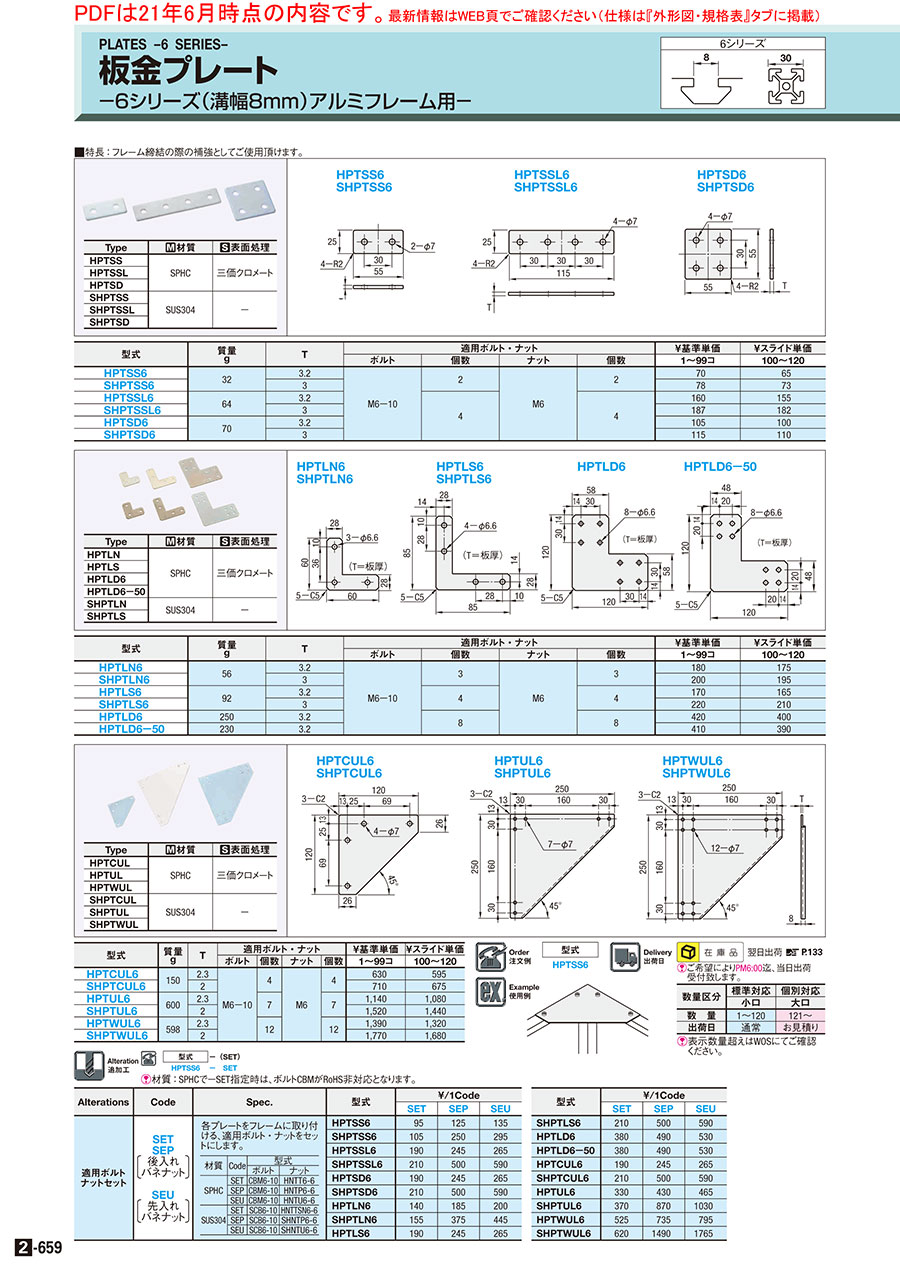

カタログ |P.2-659

4.6

平均満足度4.6

この商品のレビューをみる（61件）

通常単価(税別): 78円～864円

税込単価: 86円～950円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　角タイプ

4.6

通常価格(税別)： 122円 (税込価格：134円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　曲げタイプ

4.8

通常価格(税別)： 128円 (税込価格：141円)

通常出荷日：在庫品1日目

フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
角タイプ
フレームシリーズ
ＨＦＳ６シリーズ用
フレームシリーズ
HFS
フレームNo.
6
適合ボルト
M6ボルト

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が24型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HPTSS6
SHPTSS6

HPTSSL6
SHPTSSL6

HPTSD6
SHPTSD6

Type	[ M ]材質	[ S ]表面処理
HPTSS	SPHC	三価クロメート
HPTSSL
HPTSD
SHPTSS	SUS304	−
SHPTSSL
SHPTSD

規格表

型式

HPTSS6

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	質量 g	T	適用ボルト・ナット				￥基準単価	￥スライド単価
型式	質量 g	T	ボルト	個数	ナット	個数	1〜99コ	100〜120
HPTSS6	32	3.2	M6−10	2	M6	2	75	69
SHPTSS6	32	3		2		2	83	78
HPTSSL6	64	3.2		4		4	170	165
SHPTSSL6	64	3					199	194
HPTSD6	70	3.2					112	107
SHPTSD6	70	3					122	117

追加工

型式	−	(SET)
HPTSS6	−	SET

Alterations

Code

Spec.

型式

￥/1Code

SET

SEP

SEU

適用ボルト
ナットセット

SET
SEP
(後入れバネナット)

SEU
(先入れバネナット)

各プレートをフレームに取り付ける、
適用ボルト・ナットをセットにします。

材質	Code	型式
材質	Code	ボルト	ナット
SPHC	SET	CBM6−10	HNTT6−6
	SEP	CBM6−10	HNTP6−6
	SEU	CBM6−10	HNTU6−6
SUS304	SET	SCB6−10	HNTTSN6−6
	SEP	SCB6−10	SHNTP6−6
	SEU	SCB6−10	SHNTU6−6

HPTSS6

101

133

144

SHPTSS6

112

266

314

HPTSSL6

202

261

282

SHPTSSL6

224

533

628

HPTSD6

202

261

282

SHPTSD6

224

533

628

HPTLN6

149

197

213

SHPTLN6

165

399

474

HPTLS6

202

261

282

SHPTLS6

224

533

628

HPTLD6

405

522

564

HPTLD6−50

405

522

564

HPTCUL6

202

261

282

SHPTCUL6

224

533

628

HPTUL6

351

458

495

SHPTUL6

394

927

1,097

HPTWUL6

559

783

847

SHPTWUL6

660

1,587

1,880

[ ! ]材質：SPHCで−SET指定時は、ボルトCBMがRoHS非対応となります。

追加工詳細

■鉄（HPTSS6,HPTSSL6,HPTSD6）の追加工

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM6-10	鉄	先入れ	HNTT6-6	鉄	無し
SEP	CBM6-10	鉄	後入れ	HNTP6-6	鉄	有り
SEU	CBM6-10	鉄	先入れ	HNTU6-6	鉄	有り

■ステンレス（SHPTSS6,SHPTSSL6,SHPTSD6）の追加工

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	SCB6-10	ステンレス	先入れ	HNTTSN6-6	ステンレス	無し
SEP	SCB6-10	ステンレス	後入れ	SHNTP6-6	ステンレス	有り
SEU	SCB6-10	ステンレス	先入れ	SHNTU6-6	ステンレス	有り

対応フレーム

使用例

板金プレートは、お客様の設計で締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。
ボルトの本数が多いほうが締結力は強い。
安全柵と安全柵のつなぎにも使用可能。

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

材質	形状タイプ	詳細材質	表面処理	付属品	フレーム接続穴数	RoHS?	最小発注数量

スチール	正方形タイプ	SPHC	三価クロメート	無	4	10	1個
スチール	正方形タイプ	SPHC	三価クロメート	SEP(ボルト・後入れバネナットセット)	4	-	1個
スチール	正方形タイプ	SPHC	三価クロメート	SET(ボルト・ナットセット)	4	-	1個
スチール	正方形タイプ	SPHC	三価クロメート	SEU(ボルト・先入れバネナットセット)	4	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	無	2	10	1個
スチール	長方形タイプ	SPHC	三価クロメート	SEP(ボルト・後入れバネナットセット)	2	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	SET(ボルト・ナットセット)	2	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	SEU(ボルト・先入れバネナットセット)	2	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	無	4	10	1個
スチール	長方形タイプ	SPHC	三価クロメート	SEP(ボルト・後入れバネナットセット)	4	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	SET(ボルト・ナットセット)	4	-	1個
スチール	長方形タイプ	SPHC	三価クロメート	SEU(ボルト・先入れバネナットセット)	4	-	1個
ステンレス	正方形タイプ	SUS304	無	無	4	10	1個
ステンレス	正方形タイプ	SUS304	無	SEP(ボルト・後入れバネナットセット)	4	10	1個
ステンレス	正方形タイプ	SUS304	無	SET(ボルト・ナットセット)	4	10	1個
ステンレス	正方形タイプ	SUS304	無	SEU(ボルト・先入れバネナットセット)	4	10	1個
ステンレス	長方形タイプ	SUS304	無	無	2	10	1個
ステンレス	長方形タイプ	SUS304	無	SEP(ボルト・後入れバネナットセット)	2	10	1個
ステンレス	長方形タイプ	SUS304	無	SET(ボルト・ナットセット)	2	10	1個
ステンレス	長方形タイプ	SUS304	無	SEU(ボルト・先入れバネナットセット)	2	10	1個
ステンレス	長方形タイプ	SUS304	無	無	4	10	1個
ステンレス	長方形タイプ	SUS304	無	SEP(ボルト・後入れバネナットセット)	4	10	1個
ステンレス	長方形タイプ	SUS304	無	SET(ボルト・ナットセット)	4	10	1個
ステンレス	長方形タイプ	SUS304	無	SEU(ボルト・先入れバネナットセット)	4	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

117円 ( 129円 )	在庫品1日目当日出荷可能	SL-HPTSD6
390円 ( 429円 )	在庫品1日目当日出荷可能	SL-HPTSD6-SEP
328円 ( 361円 )	在庫品1日目当日出荷可能	SL-HPTSD6-SET
412円 ( 453円 )	在庫品1日目当日出荷可能	SL-HPTSD6-SEU
78円 ( 86円 )	在庫品1日目当日出荷可能	SL-HPTSS6
217円 ( 239円 )	在庫品1日目当日出荷可能	SL-HPTSS6-SEP
184円 ( 202円 )	在庫品1日目当日出荷可能	SL-HPTSS6-SET
228円 ( 251円 )	在庫品1日目当日出荷可能	SL-HPTSS6-SEU
204円 ( 224円 )	在庫品1日目当日出荷可能	SL-HPTSSL6
477円 ( 525円 )	在庫品1日目当日出荷可能	SL-HPTSSL6-SEP
415円 ( 457円 )	在庫品1日目当日出荷可能	SL-HPTSSL6-SET
499円 ( 549円 )	在庫品1日目当日出荷可能	SL-HPTSSL6-SEU
127円 ( 140円 )	在庫品1日目当日出荷可能	SL-SHPTSD6
684円 ( 752円 )	在庫品1日目当日出荷可能	SL-SHPTSD6-SEP
361円 ( 397円 )	在庫品1日目当日出荷可能	SL-SHPTSD6-SET
783円 ( 861円 )	在庫品1日目当日出荷可能	SL-SHPTSD6-SEU
87円 ( 96円 )	在庫品1日目当日出荷可能	SL-SHPTSS6
365円 ( 402円 )	在庫品1日目当日出荷可能	SL-SHPTSS6-SEP
204円 ( 224円 )	在庫品1日目当日出荷可能	SL-SHPTSS6-SET
415円 ( 457円 )	在庫品1日目当日出荷可能	SL-SHPTSS6-SEU
208円 ( 229円 )	在庫品1日目当日出荷可能	SL-SHPTSSL6
765円 ( 842円 )	在庫品1日目当日出荷可能	SL-SHPTSSL6-SEP
442円 ( 486円 )	在庫品1日目当日出荷可能	SL-SHPTSSL6-SET
864円 ( 950円 )	在庫品1日目当日出荷可能	SL-SHPTSSL6-SEU

基本情報

フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜120	121～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　角タイプ
アルミフレームの補強としてご利用いただけます。
ミスミ
６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　Lタイプ
6シリーズ用のLタイプの板金プレートです。フレーム締結の補強としてご使用いただけます。
ミスミ
５シリーズ（溝幅６ｍｍ）　２０・２５・４０角アルミフレーム用板金プレート　角タイプ
5シリーズ用の角タイプの板金プレートです。フレーム締結の補強としてご使用いただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　角タイプのレビュー

4.6平均満足度：4.661件のレビュー

星5
69%
星4
28%
星3
3%
星2
0%
星1
0%

高評価レビュー

6シリーズ3030の2本固定に使用

満足度：5.02023/02/22

6シリーズの規格で用意されているのですぐに使えて便利です。メッキまたは地の仕上げが一部綺麗でないところもありますが、実...もっと読む

3人が参考にしています。

6シリーズ3030の2本固定に使用

満足度：5.02023/02/22

6シリーズの規格で用意されているのですぐに使えて便利です。メッキまたは地の仕上げが一部綺麗でないところもありますが、実...もっと読む

3人が参考にしています。

汎用板金部品として

満足度：5.02022/09/06

アルミフレーム用ですが、価格、納期が素晴らしいので汎用板金部品としてステーなどで活用しています。

1人が参考にしています。

アルミフレーム同士の接続

満足度：5.02020/01/09

アルミフレーム同士の接続に使用しました。強度も高く、問題無く使用できます。

1人が参考にしています。

フレーム継ぎ足し

満足度：5.02018/06/02

比較的安価で構造もシンプルなので、安心して使えます。隣り合ったフレームとの接続にも使えますね。

1人が参考にしています。

フレーム同志の連結

満足度：5.02017/11/02

6シリーズのフレーム同志の固定に使用しました。強度も有り、コスト的にも、メッキもされて美感にも優れていると思います。

1人が参考にしています。
