５シリーズ（溝幅６ｍｍ）　２０・２５・４０角アルミフレーム用板金プレート　T型

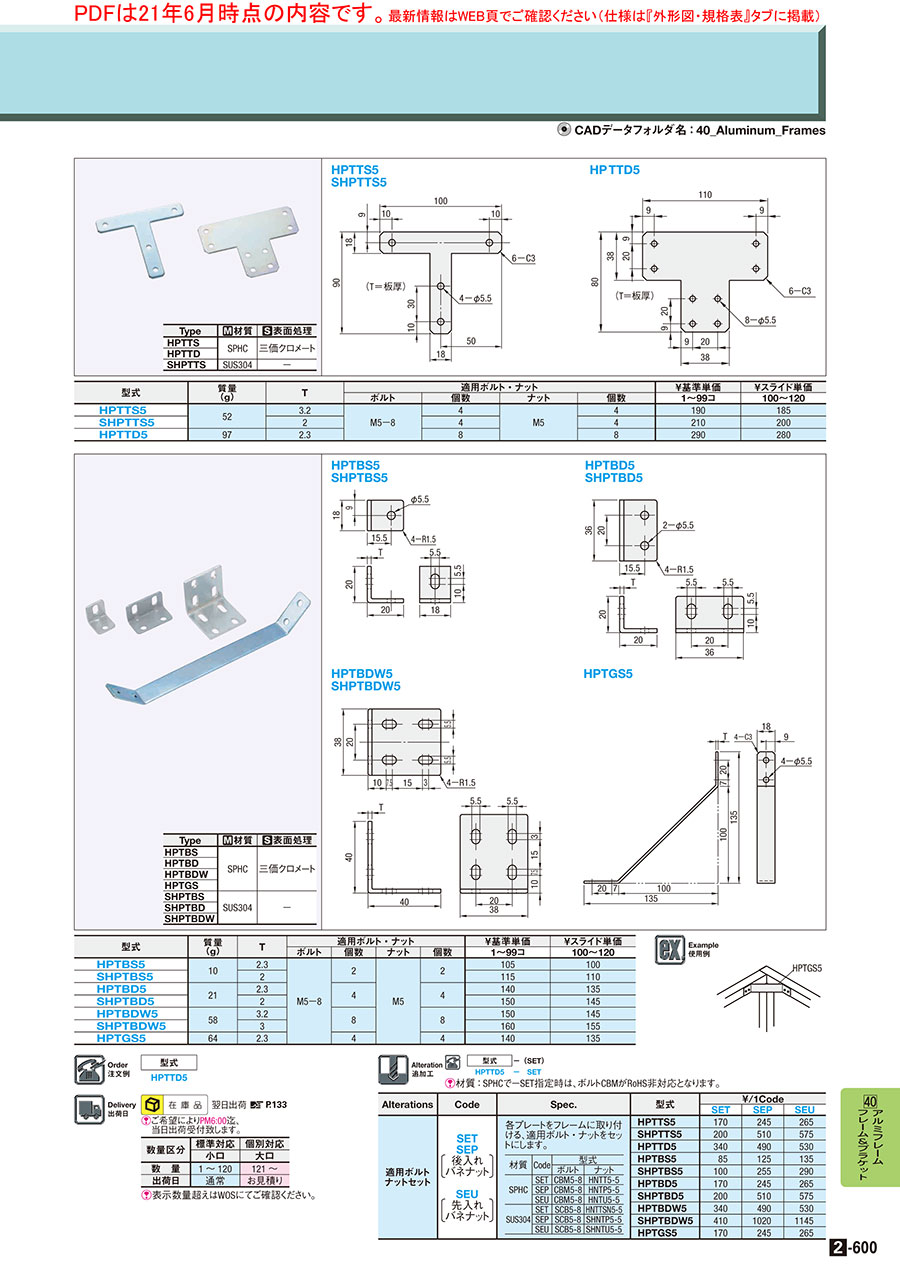

カタログ |P.2-600

4.7

平均満足度4.7

この商品のレビューをみる（11件）

通常単価(税別): 221円～912円

税込単価: 243円～1,003円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）　２０・２５・４０角アルミフレーム用板金プレート　角タイプ

4.5

通常価格(税別)： 72円 (税込価格：79円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　T型・十字型

4.9

通常価格(税別)： 185円 (税込価格：204円)

通常出荷日：在庫品1日目

フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
T字タイプ
フレームシリーズ
ＨＦＳ５シリーズ用
形状タイプ
T字タイプ
フレームシリーズ
HFS
フレームNo.
5
適合ボルト
M5ボルト

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が12型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HPTTS5
SHPTTS5

HPTTD5

(T=板厚)(T=板厚)

Type	[ M ]材質	[ S ]表面処理
HPTTS	SPHC	三価クロメート
HPTTD	SPHC	三価クロメート
SHPTTS	SUS304	−

規格表

型式

HPTTD5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	質量 (g)	T	適用ボルト・ナット				￥基準単価	￥スライド単価
型式	質量 (g)	T	ボルト	個数	ナット	個数	1〜99コ	100〜120
HPTTS5	52	3.2	M5−8	4	M5	4	202	197
SHPTTS5	52	2		4		4	224	213
HPTTD5	97	2.3		8		8	309	298

追加工

型式	−	(SET)
HPTTD5	−	SET

Alterations

Code

Spec.

型式

￥/1Code

SET

SEP

SEU

適用ボルト
ナットセット

SET
SEP
(後入れバネナット)

SEU
(先入れバネナット)

各プレートをフレームに取り付ける、
適用ボルト・ナットをセットにします。

材質	Code	型式
材質	Code	ボルト	ナット
SPHC	SET	CBM5−8	HNTT5−5
	SEP	CBM5−8	HNTP5−5
	SEU	CBM5−8	HNTU5−5
SUS304	SET	SCB5−8	HNTTSN5−5
	SEP	SCB5−8	SHNTP5−5
	SEU	SCB5−8	SHNTU5−5

HPTTS5

181

261

282

SHPTTS5

213

543

612

HPTTD5

362

522

564

HPTBS5

133

144

SHPTBS5

107

272

309

HPTBD5

181

261

282

SHPTBD5

213

543

612

HPTBDW5

362

522

564

SHPTBDW5

351

1,086

1,219

HPTGS5

181

261

282

[ ! ]材質：SPHCで−SET指定時は、ボルトCBMがRoHS非対応となります。

追加工詳細

■鉄（HPTTS5,HPTTD5）の追加工

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM5-8	鉄	先入れ	HNTT5-5	鉄	無し
SEU	CBM5-8	鉄	先入れ	HNTU5-5	鉄	有り
SEP	CBM5-8	鉄	後入れ	HNTP5-5	鉄	有り

■ステンレス（SHPTTS5）の追加工

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	SCB5-8	ステンレス	先入れ	HNTTSN5-5	ステンレス	無し
SEU	SCB5-8	ステンレス	先入れ	SHNTU5-5	ステンレス	有り
SEP	SCB5-8	ステンレス	後入れ	SHNTP5-5	ステンレス	有り

対応フレーム

・ 5シリーズフレーム

使用例

板金プレートは、お客様の設計で締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。
ボルトの本数が多いほうが締結力は強い。

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

材質	詳細材質	表面処理	付属品	フレーム接続穴数	RoHS?	最小発注数量

スチール	SPHC	三価クロメート	無	8	10	1個
スチール	SPHC	三価クロメート	SEP(ボルト・後入れバネナットセット)	8	-	1個
スチール	SPHC	三価クロメート	SET(ボルト・ナットセット)	8	-	1個
スチール	SPHC	三価クロメート	SEU(ボルト・先入れバネナットセット)	8	-	1個
スチール	SPHC	三価クロメート	無	4	10	1個
スチール	SPHC	三価クロメート	SEP(ボルト・後入れバネナットセット)	4	-	1個
スチール	SPHC	三価クロメート	SET(ボルト・ナットセット)	4	-	1個
スチール	SPHC	三価クロメート	SEU(ボルト・先入れバネナットセット)	4	-	1個
ステンレス	SUS304	無	無	4	10	1個
ステンレス	SUS304	無	SEP(ボルト・後入れバネナットセット)	4	10	1個
ステンレス	SUS304	無	SET(ボルト・ナットセット)	4	10	1個
ステンレス	SUS304	無	SEU(ボルト・先入れバネナットセット)	4	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

323円 ( 355円 )	在庫品1日目当日出荷可能	SL-HPTTD5
868円 ( 955円 )	在庫品1日目当日出荷可能	SL-HPTTD5-SEP
701円 ( 771円 )	在庫品1日目当日出荷可能	SL-HPTTD5-SET
912円 ( 1,003円 )	在庫品1日目当日出荷可能	SL-HPTTD5-SEU
221円 ( 243円 )	在庫品1日目当日出荷可能	SL-HPTTS5
494円 ( 543円 )	在庫品1日目当日出荷可能	SL-HPTTS5-SEP
410円 ( 451円 )	在庫品1日目当日出荷可能	SL-HPTTS5-SET
516円 ( 568円 )	在庫品1日目当日出荷可能	SL-HPTTS5-SEU
234円 ( 257円 )	在庫品1日目当日出荷可能	SL-SHPTTS5
801円 ( 881円 )	在庫品1日目当日出荷可能	SL-SHPTTS5-SEP
457円 ( 503円 )	在庫品1日目当日出荷可能	SL-SHPTTS5-SET
874円 ( 961円 )	在庫品1日目当日出荷可能	SL-SHPTTS5-SEU

基本情報

フレーム締結の補強としてご使用頂けます。板金プレートは、締結部分（ブラケット締結、ボルト締結、ジョイント締結）の補強が必要な場合等に、必要な箇所に使用する。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜120	121～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　角タイプ
6シリーズ用の角タイプの板金プレートです。フレーム締結の補強としてご使用いただけます。
ミスミ
８シリーズ（溝幅１０ｍｍ）　４０・８０角アルミフレーム用板金プレート　角タイプ
アルミフレームの補強としてご利用いただけます。
ミスミ
６シリーズ（溝幅８ｍｍ）　アルミフレーム用板金プレート　Lタイプ
6シリーズ用のLタイプの板金プレートです。フレーム締結の補強としてご使用いただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
