ミスミ

デザインキャスタ　CTBM□

デザインキャスタ　CTBM□
  • デザインキャスタ　CTBM□
  • デザインキャスタ　CTBM□
通常単価(税別)
285円～491円
税込単価
314円～540円
通常出荷日：在庫品1日目当日出荷可能

軽中荷重用のデザインキャスタです。樹脂双輪のねじ込みタイプで、ねじ径はM8・M10・M12から選定可能...

詳細を確認
  • キャスタの選定方法についてはこちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表



CTBMR

CTBMS

デザインキャスタ　CTBM□:関連画像
>>専用スパナはこちらに掲載
軸車輪
[ M ]材質[ S ]表面処理[ M ]材質(色)
SWCH三価クロメートナイロン(黒)


規格表

型式−M
CTBMR40−8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本体
タイプ		型式M
(並目)		HB1B2取付ねじ部(r)E許容荷重
(daN)		質量
(g)		￥基準単価
TypeDNB
自在CTBMR40810 464271438144067235
60 10126946817511880126363
自在
ストッパ付		CTBMS40810 464271442144070277
60 10126946817551880129405

型番リスト

表示件数
  • 1
    • 型番
    CTBMR40-8
    CTBMR40-10
    CTBMR60-10
    CTBMR60-12
    CTBMS40-8
    CTBMS40-10
    CTBMS60-10
    CTBMS60-12

    取付高さ【範囲選択】

    (mm)

    取付け高さ H

    (mm)

    車輪径【範囲選択】

    (mm)

    車輪径 D

    (φ)

    ねじ径

    ストッパ

    許容荷重

    (daN)

    車輪幅 B

    (mm)

    		RoHS?最小発注数量
    ～50
    46
    ～50
    40
    M8
    なし
    40
    42
    10
    1個
    ～50
    46
    ～50
    40
    M10
    なし
    40
    42
    10
    1個
    50.1～70
    69
    50.1～70
    60
    M10
    なし
    80
    46
    10
    1個
    50.1～70
    69
    50.1～70
    60
    [M12] M12
    なし
    80
    46
    10
    1個
    ～50
    46
    ～50
    40
    M8
    回転ストッパ付
    40
    42
    10
    1個
    ～50
    46
    ～50
    40
    M10
    回転ストッパ付
    40
    42
    10
    1個
    50.1～70
    69
    50.1～70
    60
    M10
    回転ストッパ付
    80
    46
    10
    1個
    50.1～70
    69
    50.1～70
    60
    [M12] M12
    回転ストッパ付
    80
    46
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    285円
    ( 314円 )
    在庫品1日目当日出荷可能
    285円
    ( 314円 )
    在庫品1日目当日出荷可能
    439円
    ( 483円 )
    在庫品1日目当日出荷可能
    439円
    ( 483円 )
    在庫品1日目当日出荷可能
    336円
    ( 370円 )
    在庫品1日目当日出荷可能
    336円
    ( 370円 )
    在庫品1日目当日出荷可能
    491円
    ( 540円 )
    在庫品1日目当日出荷可能
    491円
    ( 540円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    軽中荷重用のデザインキャスタです。樹脂双輪のねじ込みタイプで、ねじ径はM8・M10・M12から選定可能で、取付も容易です。

    ご注意

    • キャスタの選定方法についてはこちらをご確認ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1〜4950〜99100〜200201～
    値引率基準単価5％8％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    出荷日については、こちらをご覧ください。

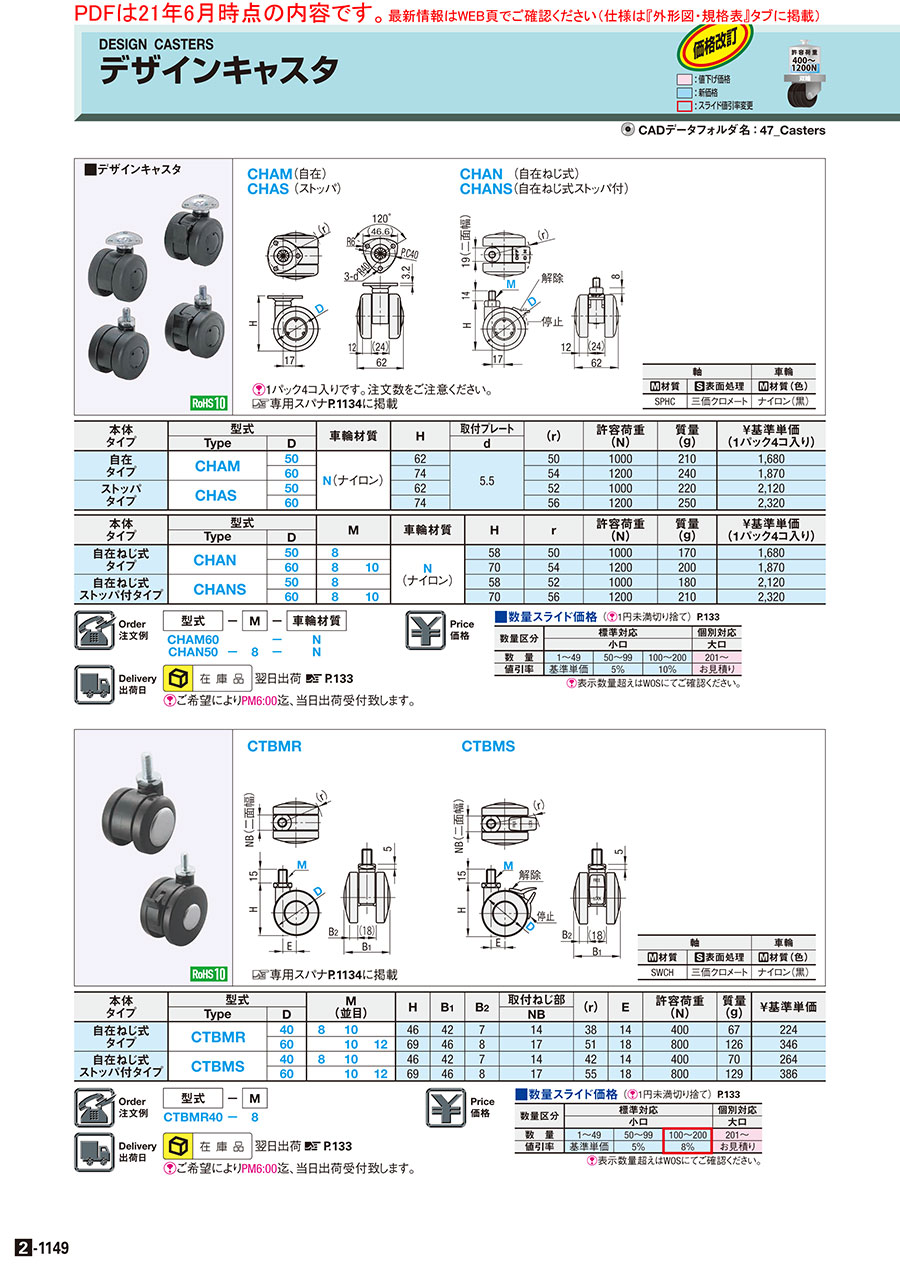

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    デザインキャスタ　CTBM□のレビュー
    4.7平均満足度：4.74件のレビュー
    架台に使用しています
    5
    満足度：5.02023/12/06
    社内生産設備としてアングル材で製作した架台に使用しています。他社製品の物も含め以前から同様の商品を使っています。今回特別...もっと読む
    0人が参考にしています。
    作業台の改良に
    5
    満足度：5.02019/09/04
    自社生産設備の作業台の改良に使用しました。今までの固定式作業台を移動式に改良する際に固定式のアジャスタ取付穴を利用して取...もっと読む
    0人が参考にしています。
    社内のワゴン台車に使用
    4
    満足度：4.02019/07/09
    価格、デザイン、使い勝手を考慮して見合っていたので購入しました。荷重15ｋｇぐらいに使用しております。簡単なワゴンで軽量...もっと読む
    0人が参考にしています。
    社内利用の製品箱に対する移動用脚部に使用
    5
    満足度：5.02019/06/14
    ライン設備への製品投入用収納箱の移動用脚部として利用しています。日毎の生産工程により使用ラインが変わるため、簡便なライン...もっと読む
    0人が参考にしています。
    4件全て見る
