本商品の使用例
エアチャック用ツメ（直接取付タイプ）－フラット形状－
片側とじ代0.3ｍｍに設計されたフラット形状のツメです。基準ピンの大きさ指定す...
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

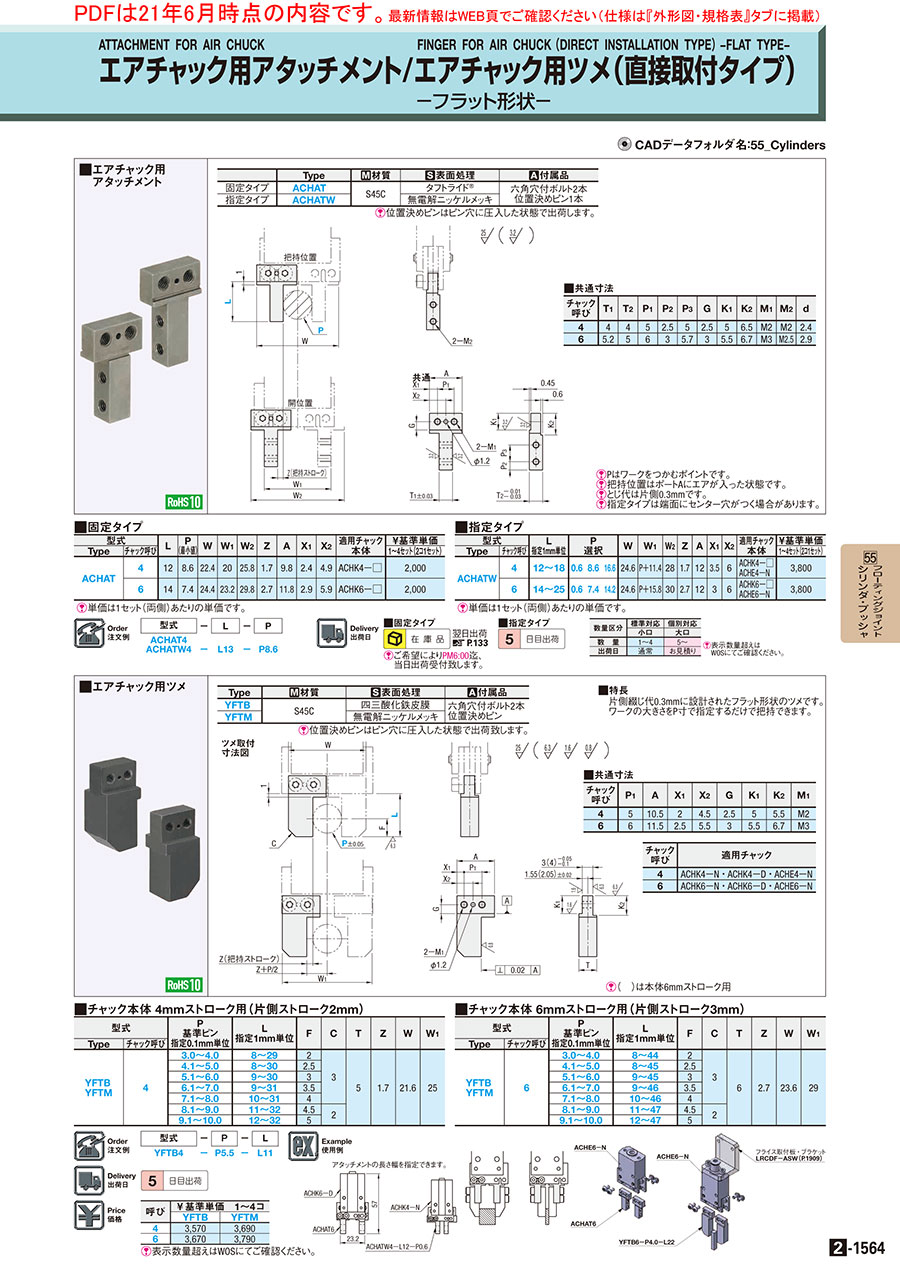

外形図・規格表
ツメ取付寸法図
[ ! ]（ ）は本体6mmストローク用
[ ! ]（ ）は本体6mmストローク用
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 |
| YFTB | S45C | 四三酸化鉄皮膜 | 六角穴付ボルト2本 位置決めピン |
| YFTM | 無電解ニッケルメッキ |
規格表
| 型式 | － | Ｐ | － | L |
| YFTB4 | － | P5.5 | － | L11 |
| ■共通寸法 | |||||||||
| チャック 呼び | P1 | A | X1 | X2 | G | K1 | K2 | M1 | 適用チャック |
| 4 | 5 | 10.5 | 2 | 4.5 | 2.5 | 5 | 5.5 | M2 | ACHK4-N・ACHK4-D・ACHE4-N |
| 6 | 6 | 11.5 | 2.5 | 5.5 | 3 | 5.5 | 6.7 | M3 | ACHK6-N・ACHK6-D・ACHE6-N |
| ■チャック本体 4mmストローク用(片側ストローク2mm) | |||||||||
| 型式 | P 基準ピン 指定0.1mm単位 | L 指定1mm単位 | F | C | T | Z | W | W1 | |
| Type | チャック呼び | ||||||||
| YFTB YFTM | 4 | 3.0〜4.0 | 8〜29 | 2 | 3 | 5 | 1.7 | 21.6 | 25 |
| 4.1〜5.0 | 8〜30 | 2.5 | |||||||
| 5.1〜6.0 | 9〜30 | 3 | |||||||
| 6.1〜7.0 | 9〜31 | 3.5 | |||||||
| 7.1〜8.0 | 10〜31 | 4 | |||||||
| 8.1〜9.0 | 11〜32 | 4.5 | 2 | ||||||
| 9.1〜10.0 | 12〜32 | 5 | |||||||
| ■チャック本体 6mmストローク用(片側ストローク3mm) | |||||||||
| 型式 | P 基準ピン 指定0.1mm単位 | L 指定1mm単位 | F | C | T | Z | W | W1 | |
| Type | チャック呼び | ||||||||
| YFTB YFTM | 6 | 3.0〜4.0 | 8〜44 | 2 | 3 | 6 | 2.7 | 23.6 | 29 |
| 4.1〜5.0 | 8〜45 | 2.5 | |||||||
| 5.1〜6.0 | 9〜45 | 3 | |||||||
| 6.1〜7.0 | 9〜46 | 3.5 | |||||||
| 7.1〜8.0 | 10〜46 | 4 | |||||||
| 8.1〜9.0 | 11〜47 | 4.5 | 2 | ||||||
| 9.1〜10.0 | 12〜47 | 5 | |||||||
型番リスト
表示件数
| 型番 |
|---|
詳細情報
基本情報
片側とじ代0.3ｍｍに設計されたフラット形状のツメです。基準ピンの大きさ指定するだけの簡単選定
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 呼び | ￥基準単価 1〜4コ | |
| YFTB | YFTM | |
| 4 | 3,750 | 3,870 |
| 6 | 3,850 | 3,980 |
概要・仕様
仕様・概要
■特長
片側綴じ代0.3mmに設計されたフラット形状のツメです。ワークの大きさをP寸で指定するだけで把持できます。
片側綴じ代0.3mmに設計されたフラット形状のツメです。ワークの大きさをP寸で指定するだけで把持できます。
使用例
アタッチメントの長さ幅を指定できます。
