【エコノミーシリーズ】 RoHS2（10物質）対応 X軸 アリ溝 ラック＆ピニオン式 ロング
- 通常単価(税別)
- 12,240円～23,250円
- 税込単価
- 13,464円～25,575円
長ストロークの低価格なラック&ピニオン式X軸ステージです。＜手動ステージ総合情報ページ＞ 手動...
詳細を確認- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
規格表
| 型式 |
| XDTLS100 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | ハンドル1回転移動量(mm) | 取付穴数 (ケ) | ℓ | 耐荷重(N) | 移動精度 | 自重(kg) | ￥基準単価 | ||
| Type | No. | 水平 | 垂直 | 真直度 | |||||||
| XDTLS | 80 | 30×50 | ±30 | 16.7 | 6 | 15 | 29.4 | 14.7 | 50μm | 0.15 | 12,240 |
| 100 | ±40 | 8 | 12.5 | 0.18 | 14,680 | ||||||
| 150 | ±65 | 12 | 60μm | 0.23 | 17,560 | ||||||
| 200 | ±90 | 16 | 0.30 | 23,250 | |||||||
●移動量
[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]移動量は中央（上図位置）から左右へ動く距離です。
[ ! ]ハンドルカバーHDCVR15（別売）：φ15のハンドルに取りつけるだけでハンドル径を大きくすることができます。詳細はこちら
[ ! ]ハンドルノブは分解できません。
TOPに戻る| 当社類似品 XLWG100 | エコノミーシリーズ XDTLS100 | ||
| 材質 | アルミ合金 | アルミ合金 | |
| 表面処理 | 黒アルマイト | 黒アルマイト | |
| テーブルサイズ(厚み)(mm) | 25 | 28 | |
| テーブルサイズ(長さ)(mm) | 42 | 50 | |
| テーブルサイズ(幅)(mm) | 25 | 30 | |
| ハンドル1回転 移動量(mm) | 18 | 16.7 | |
| 耐荷重(N) | 水平 | 49 | 49 |
| 垂直 | 19.6 | 19.6 | |
| 移動精度(μm) | 真直度 | 30 | 50 |
| 平行度 | 30 | 保証外 | |
| 自重(kg) | 0.14 | 0.18 | |
| RoHS2（10物質） | 対応 | 対応 | |
| 型式 | 移動量 （mm） | ハンドル1回転の 移動量（mm） | |
| Type | No. | ||
| XDTLS | 80 | ±30 | 16.7 |
| 100 | ±40 | ||
| 150 | ±65 | ||
| 200 | ±90 | ||
図面記載の寸法は、ストローク0mm（ストロークセンター）の状態です。
例：XDTLS100の場合、外形図の位置を中心として片側に(+)40mm、反対側に(-)40mm移動します。この場合、全移動量は80mmとなります。
目盛の読み取り方について

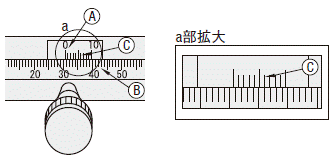

1） 副尺Ⓐの0の位置を主尺Ⓑの目盛で1mm単位で読む。
（下図の場合30mm）
2） Ⓐの目盛を見てⒷの目盛と一致した目盛Ⓒを読み、それを0.1mm単位の数値とする。
（下図の場合0.6mm）
3） 1と2の合計が読取値となる（ 下図の場合30.6mm）
移動精度について
| 型式 | 移動精度 | |
| Type | No. | 真直度 |
| XDTLS | 80 | 50μm |
| 100 | ||
| 150 | 60μm | |
| 200 | ||
理想移動軸からの最大の変位量を真直度とします。。
耐荷重について
耐荷重を超えてご使用になった場合、ステージがスムーズに動作しなくなるおそれがあります。
水平に設置した場合の耐荷重は「水平」、垂直に設置した場合の耐荷重は「垂直」の値をご参照ください。
アリ溝は面摺動構造の為、静荷重であれば負荷荷重に対して非常に強い構造となる為、静荷重時に搭載できる荷重を記載しておりません。
| 型式 | 耐荷重（N） | ||
| Type | No. | 水平 | 垂直 |
| XDTLS | 80 | 29.4 | 14.7 |
| 100 | |||
| 150 | |||
| 200 | |||
詳細情報
基本情報
長ストロークの低価格なラック&ピニオン式X軸ステージです。
＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | ハンドル1回転移動量(mm) | 取付穴数 (ケ) | ℓ | 耐荷重(N) | 移動精度 | 自重(kg) | ￥基準単価 | ||
| Type | No. | 水平 | 垂直 | 真直度 | |||||||
| XDTLS | 80 | 30×50 | ±30 | 16.7 | 6 | 15 | 29.4 | 14.7 | 50μm | 0.15 | 12,240 |
| 100 | ±40 | 8 | 12.5 | 0.18 | 14,680 | ||||||
| 150 | ±65 | 12 | 60μm | 0.23 | 17,560 | ||||||
| 200 | ±90 | 16 | 0.30 | 23,250 | |||||||

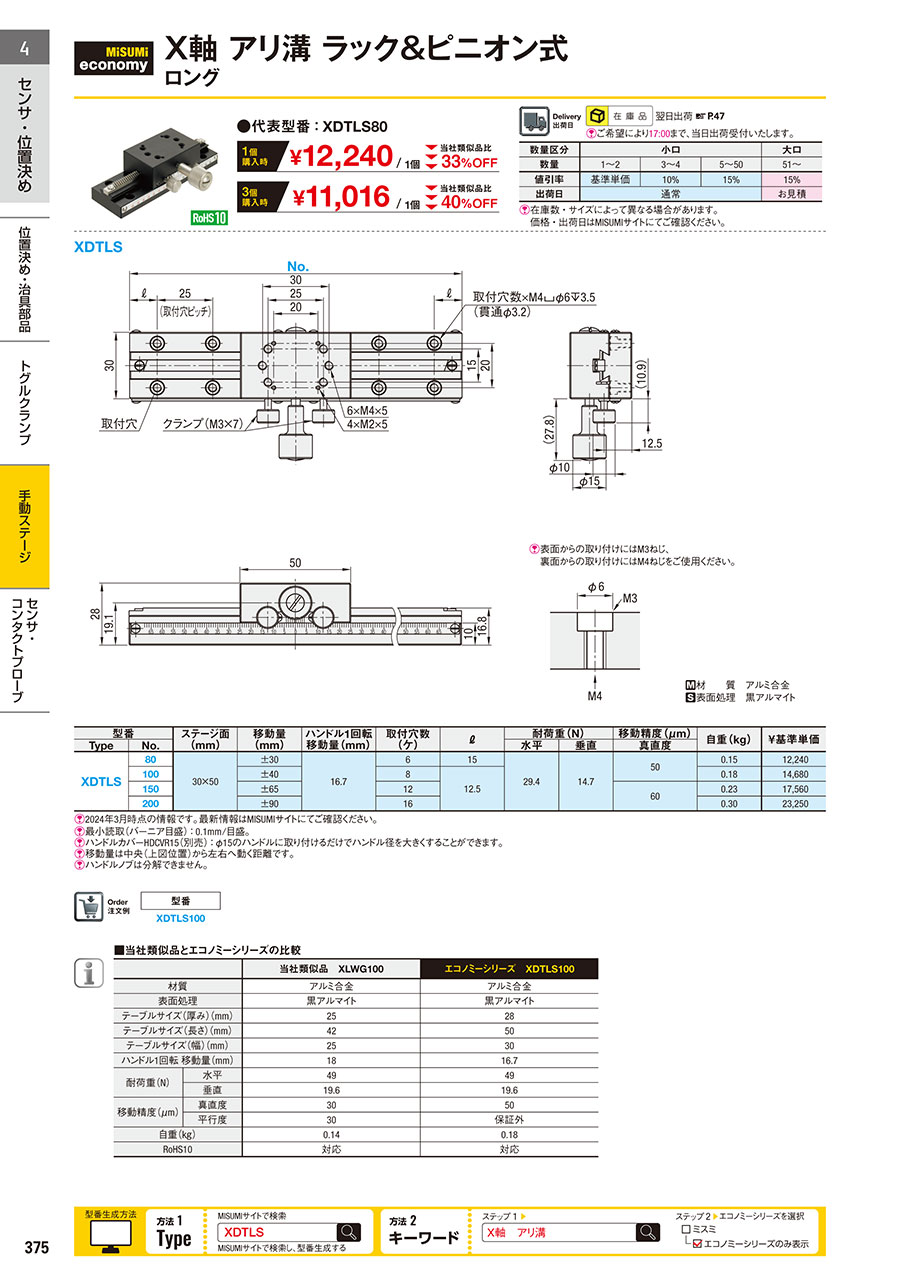

カタログ
商品担当おすすめ
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
手動X軸カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
