【エコノミーシリーズ】 RoHS対応Ｘ軸クロスローラ

通常単価(税別): 11,000円～27,610円

税込単価: 12,100円～30,371円

通常出荷日：在庫品1日目当日出荷可能

0.01mm単位での調整が可能なX軸ステージです。＜手動ステージ総合情報ページ＞手動ステージ...

詳細を確認

4.54.5

クランプ部分のみの単品販売には対応しておりません。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

ミスミ

【高精度】Ｘ軸　クロスローラ　マイクロメータヘッド

通常価格(税別)： 19,680円 (税込価格：21,648円)

通常出荷日：98 日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 X軸クロスローラ

通常価格(税別)： 6,400円 (税込価格：7,040円)

通常出荷日：在庫品1日目

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

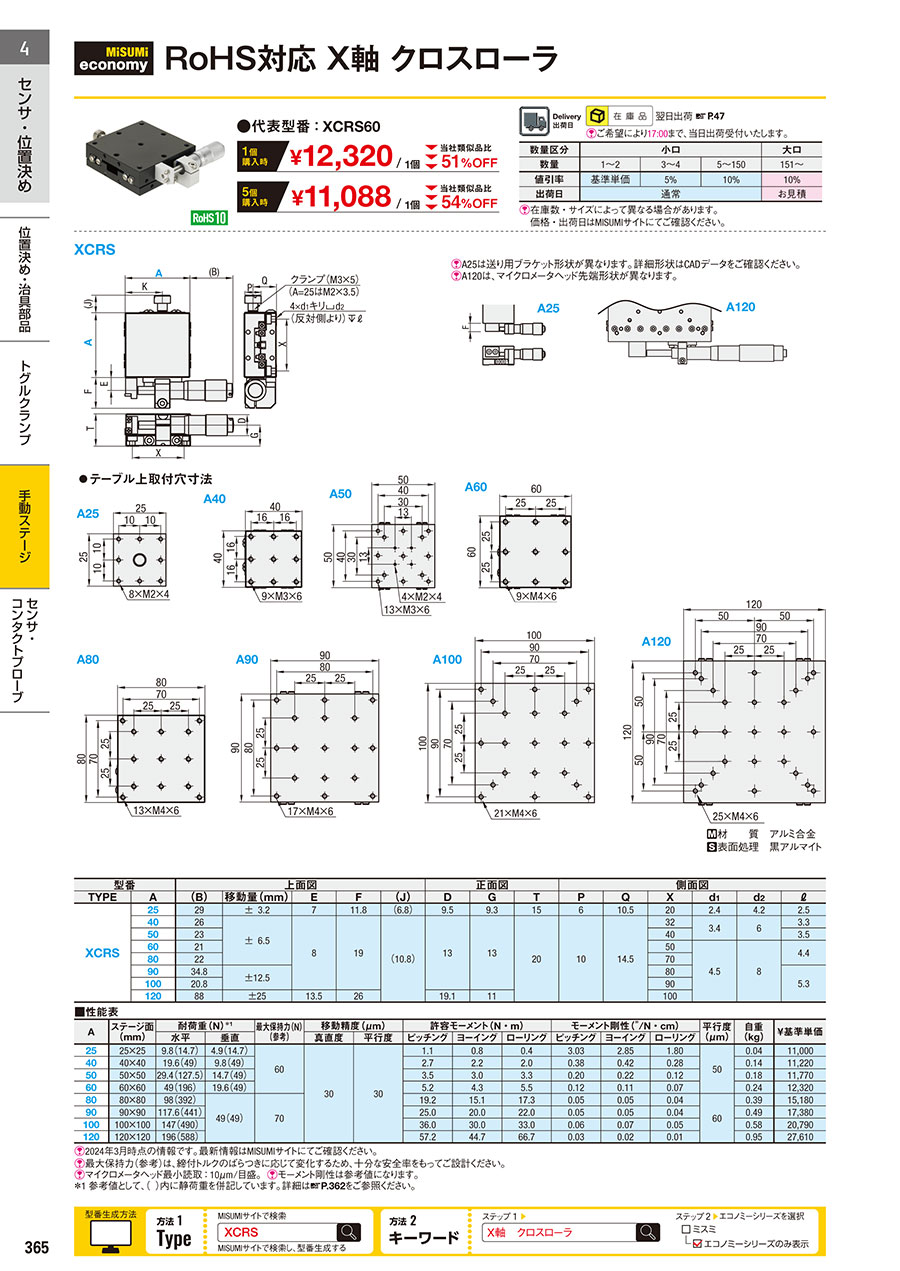

カタログ

外形図・規格表

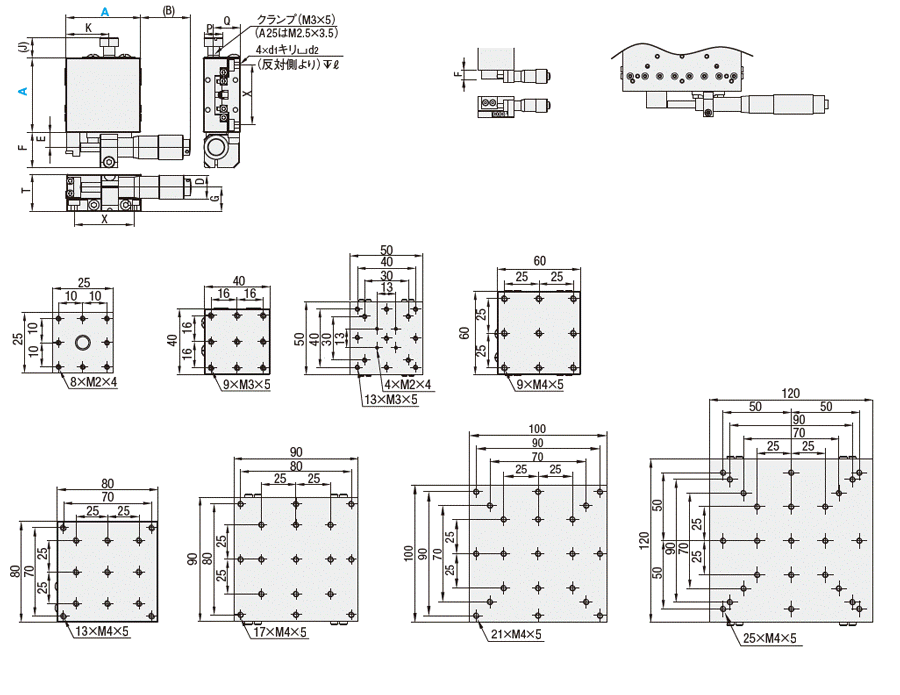

外形図

XCRSA25 A120●テーブル上取付穴寸法A25A40A50 A60A80 A90 A100A120 【C-VALUE】【標準】Ｘ軸　クロスローラ:関連画像

[ ! ]ステージ上部に位置決めピン用の穴は開いておりません。

Type	[ M ]材質	[ S ]表面処理	耐熱温度
XCRS	アルミ合金	黒アルマイト	使用環境：10~50℃ 推奨使用環境：22±5℃

[ ! ]本製品は取付用のねじは付属していません。規格表d1、d2寸法を参考に、適したボルトをご用意ください。
[ ! ]寸法記載のない穴は製造上で加工されており、使用を想定したものではございません。製造上不要になった場合、無くなることもございます。
[ ! ]本製品は天地逆転、側面水平、側面垂直方向への取付に対応しております。
※垂直での使用は水平時よりも耐荷重が小さくなります。耐荷重の値は規格表「耐荷重（垂直）」を参照ください。

■姿勢の定義


天地逆転	側面水平	側面垂直

規格表

型式(Type·A)

XCRS60

型番		上面図					正面図			側面図
TYPE	A	(B)	移動量(mm)	E	F	(J)	D	G	T	P	Q	X	d₁	d₂	ℓ
XCRS	25	29	± 3.2	7	11.8	(6.8)	9.5	9.3	15	6	10.5	20	2.4	4.2	2.5
	40	26	± 6.5	8	19	(10.8)	13	13	20	10	14.5	32	3.4	6	3.3
	50	23										40	3.4	6	3.5
	60	21										50	4.5	8	4.4
	80	22										70			4.4
	90	34.8	±12.5									80			5.3
	100	20.8	±12.5									90
	120	88	±25	13.5	26		19.1	11				100

[ ! ]移動量の詳細については下部「移動量について」を参照ください。

■性能表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ステージ面 (mm)	最大保持力(N) 参考値	自重 (kg)	￥基準単価
Type	No.	ステージ面 (mm)	最大保持力(N) 参考値	自重 (kg)	￥基準単価
XCRS	25	25×25	60	0.04	11,000
	40	40×40		0.14	11,220
	50	50×50		0.18	11,770
	60	60×60		0.24	12,320
	80	80×80	70	0.39	15,180
	90	90×90		0.49	17,380
	100	100×100		0.58	20,790
	120	120×120		0.95	27,610

[ ! ]最大保持力（参考）は、締付トルクのバラつきに応じて変化するため、十分な安全率をもってご設計ください。
[ ! ]マイクロメータヘッド最小読取：10μm/目盛。
[ ! ]本製品は手で調整をする機器のため、分解能に関するデータはございません。分解能を指定希望の場合は自動ステージを検討ください

移動量について

移動量は上面テーブルの移動する量です。

型式		移動量（mm）
Type	No.	移動量（mm）
XCRS	25	±3.2
	40	±6.5
	50
	60
	80
	90	±12.5
	100	±12.5
	120	±25

※移動量の「±」表記について
図面記載の寸法は、ストローク0mm（ストロークセンター）の状態です。
寸法が（）で記載されている場合はストロークの移動に応じて寸法の値が変化することを示します。
例：XCRS25の場合、外形図の位置を中心として片側に(+)3.2mm、反対側に(-)3.2mm移動します。この場合、全移動量は6.4mmとなります。

目盛の読み取り方について

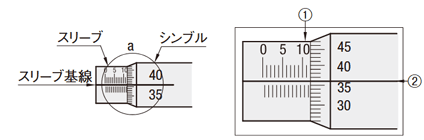

■マイクロメータヘッド目盛の読み取り方

1.シンブル端面の位置がスリーブの何mmの位置にあるかを0.5mm単位で読む。（下図の場合11.5mm）
2.スリーブ基線とシンブル目盛線が一致している位置のシンブルの値を読む。（下図の場合0.36mm）
3.1と2の合計が読取値となる。（下図の場合11.86mm）
●目盛とストロークの関係について
マイクロメータヘッドの目盛は一番左が「0（ゼロ）」からスタートします。
ストローク±6.5mmの場合、目盛とストロークの関係は下記となります。
・目盛が「0（ゼロ）」の状態：ストローク「－6.5mm」
・目盛が「6.5mm」の状態：ストローク「0（ゼロ）」
・目盛が「13mm」の状態：ストローク「＋6.5mm」

移動精度について

型式		移動精度		平行度
Type	No.	真直度	運動の平行度
XCRS	25	30μm	30μm	50μm
	40
	50
	60
	80			60μm
	90
	100
	120

真直度・運動の平行度

平行度

真直度：

運動の平行度：

平行度：

直動ステージをフルストロークさせたときに、始点と終点を結ぶ直線（理想移動軸）に対してどれだけズレるかを表す数値のこと。
理想移動軸からの最大の変位量を真直度とします。
直動ステージをフルストロークさせたときに、取り付け面に対してどれだけズレるかを表す数値のこと。
測定した変位量の最大値と最小値の差を運動の平行度とします。
ステージの基準位置（図面記載の位置）において、ステージ上面とステージを固定した基準平面の平行度のこと。

移動精度に関する技術情報は>>こちら

耐荷重について

ワークの重心がステージ中央部にある際にステージが耐えうる力です。
耐荷重を超えてご使用になった場合、ステージがスムーズに動作しなくなるおそれがあります。
水平に設置した場合の耐荷重は「水平」、垂直に設置した場合の耐荷重は「垂直」の値をご参照ください。
*1（）内数値は静荷重で、ワークの重心がステージ中央部にある際に、静止状態でステージが耐えうる荷重です。

型式		耐荷重（N）＊1
Type	No.	水平	垂直
XCRS	25	9.8(14.7)	4.9(14.7)
	40	19.6(49)	9.8(49)
	50	29.4(127.5)	14.7(49)
	60	49(196)	19.6(49)
	80	98(392)	49(49)
	90	117.6(441)
	100	147(490)
	120	196(588)

許容モーメント荷重・モーメント剛性

型式		許容モーメント荷重（N・m）			モーメント剛性(″/N・cm)
Type	No.	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング
XCRS	25	1.1	0.8	0.4	3.0	2.9	1.8
	40	2.7	2.2	2.0	0.4	0.4	0.3
	50	3.5	3.0	3.3	0.2	0.2	0.1
	60	5.2	4.3	5.5	0.1	0.1	0.1
	80	19.2	15.1	17.3	0.1	0.1	0.0
	90	25.0	20.0	22.0	0.1	0.1	0.0
	100	36.0	30.0	33.0	0.1	0.1	0.1
	120	57.2	44.7	66.7	0.0	0.0	0.0

ピッチング・ヨーイング・ローリング

ピッチング・ヨーイング・ローリングの違い（進行方向に対して）

ピッチング	左右を軸にした回転（上下に傾く）
ヨーイング	上下を軸にした回転（水平面内での回転）
ローリング	前後を軸にした回転

許容モーメント荷重：

モーメント剛性：

ワークの重心がステージ中央部から離れた位置にある際にステージが耐えうる力です。
中央部より離れた位置にワークの重心がある（＝オーバーハング）状態では、耐荷重と合わせて許容モーメント荷重も併せてご確認ください。
この数値が高い商品を「高剛性」と呼びます。
単位モーメント荷重（1N・cm）をかけたときにステージ面が傾く角度（″[秒]）のことです。
モーメント剛性は、3方向(ピッチング、ヨーイング、ローリング)で規定されています。
モーメント剛性の値は参考値です。

追加工

型式	－	（CR・A…etc.）
XCRS40	－	CR
XCRS60	－	AR

Alterations	マイクロメータヘッド位置変更
Spec.	サイド左右勝手違い	センター	センター左右勝手違い	センター上下勝手違い	センター左右上下勝手違い
Spec.
Code	CR	A	AR	AZ	AZR
￥/1Code	無料	無料	無料	無料	無料

[ ! ]Ｘ軸を縦使いするときの注意点

・正勝手もしくはCR・A・ARを選択し、X軸を縦使いする場合、マイクロメータヘッド先端を下向きにして取り付けるとステージ面が下がることがあります。
（ばねの引張荷重以上の力がかかると、荷重を受けられずステージ面がずり落ちます。）

・AZ・AZRを選択し、マイクロメータヘッド先端を下向きにしてX軸を縦使いする場合、マイクロメータヘッドで荷重を受けるため、ステージ面は下がりません。
ただし、X軸で規定されている垂直方向の耐荷重以上の荷重をかけるのは精度が正しく出ない恐れがありますので、お控えください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 XPG40	エコノミーシリーズ XCRS40	エコノミーシリーズ E-XPG40
材質		アルミ合金	アルミ合金	アルミ合金
表面処理		黒アルマイト	黒アルマイト	黒アルマイト
耐荷重(N)	水平	19.6	19.6	19.6
耐荷重(N)	垂直	9.8	9.8	9.8
移動精度	真直度(μm)	3	30	20
	平行度(μm)	10	30	10
	ピッチング	25"	保証外	保証外
	ヨーイング	15"	保証外	保証外
平行度(μm)		30	50	35
許容モーメント (N・m)	ピッチング	2.7	2.7	2.5
	ヨーイング	2.2	2.2	2.2
	ローリング	2.0	2.0	2.0
モーメント剛性 ("/N・cm)	ピッチング	0.38	0.38	0.38
	ヨーイング	0.42	0.42	0.45
	ローリング	0.28	0.28	0.3
RoHS10		対応	対応	保証外

※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください

使用例

垂直取り付けで送り機構をセンターにしたい場合はAZを選んでください。
その場合ブラケットがステージ下面より飛び出るので
上図のように逃がしを付けるか、段差をつけてください。

ステージの取り付け方法

・ステージをベースに取り付ける際は、基本的にステージ面を移動させて取り付けます。下記イラストをご参照ください。

X、XY軸ステージの例

[ ! ]取り付け部面精度に関するご注意
ステージの下面または上面に取り付ける部品の平面度が不十分な場合、製品本来の性能が発揮できない場合があります。
（平面度の目安：10μm以内）
