【エコノミーシリーズ】 X軸クロスローラ

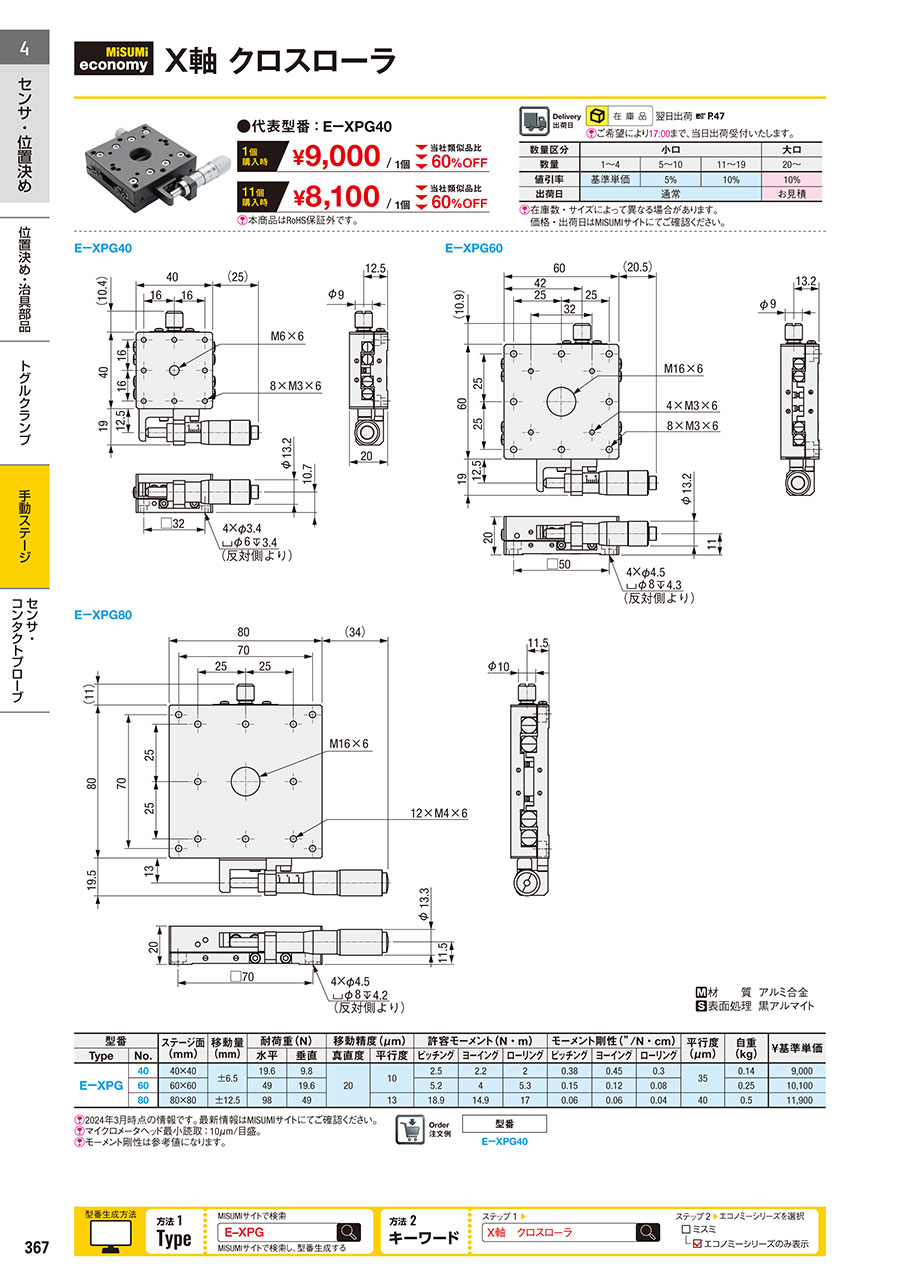

カタログ| P.367

通常単価(税別): 6,400円～15,400円

税込単価: 7,040円～16,940円

通常出荷日：在庫品1日目～99日目一部当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

本商品はRoHS2（10物質）保証外です。ご注意ください。
RoHS2（10物質）・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS2（10物質）対応 X軸アリ溝送りねじ式

通常価格(税別)： 7,590円 (税込価格：8,349円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 X軸リニアボール

通常価格(税別)： 9,580円 (税込価格：10,538円)

通常出荷日：在庫品1日目

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

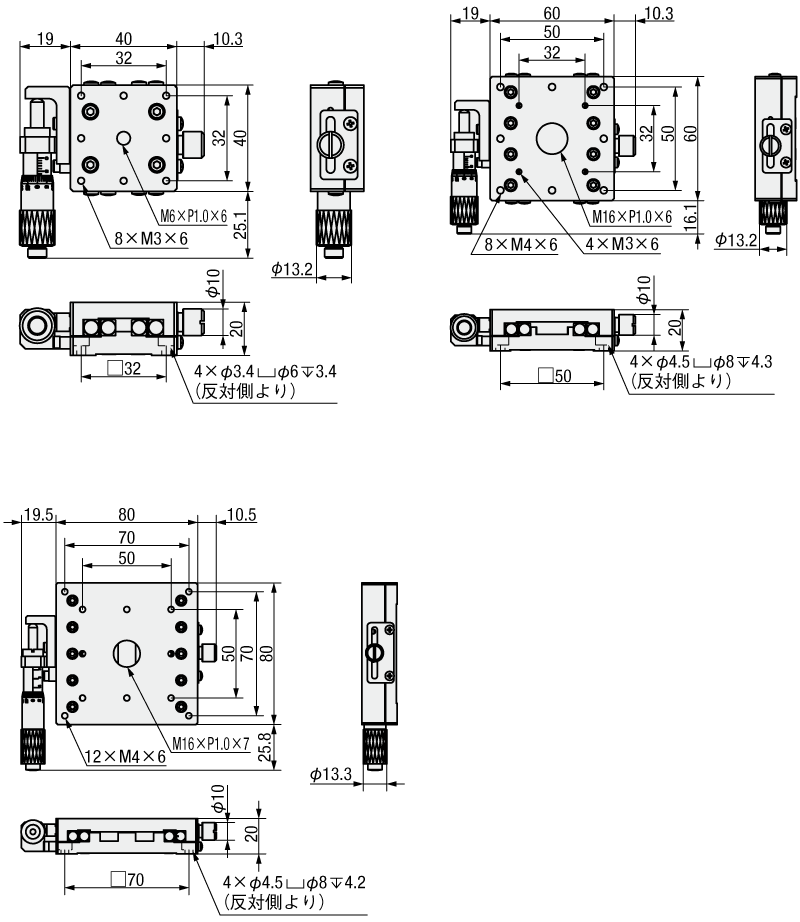

外形図

EーXPG40 EーXPG60 EーXPG80

Type	[ M ]材質	[ S ]表面処理
E-XPG	アルミ合金	黒アルマイト

[ ! ]本商品はRoHS2（10物質）保証外です。ご注意ください。

TOPに戻る

規格表

注文例	型式（Type・No.）	−	追加工
注文例	E-XPG40
	E-XPG40	−	A

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■規格表

型番		ステージ面 (mm)	移動量 (mm)	耐荷重(N)		移動精度(μm)		許容モーメント(N・m)			モーメント剛性(”/N・cm)			平行度 (μm)	自重 (kg)	￥基準単価
Type	No.	ステージ面 (mm)	移動量 (mm)	水平	垂直	真直度	平行度	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング	平行度 (μm)	自重 (kg)	￥基準単価
EーXPG	40	40×40	±6.5	19.6	9.8	20	10	2.5	2.2	2	0.38	0.45	0.3	35	0.14	9,000
	60	60×60	±6.5	49	19.6		10	5.2	4	5.3	0.15	0.12	0.08	35	0.25	10,100
	80	80×80	±12.5	98	49		13	18.9	14.9	17	0.06	0.06	0.04	40	0.5	11,900

[ ! ]本商品はRoHS2（10物質）保証外です。ご注意ください。
[ ! ]マイクロメータヘッド最小読取：10μm/目盛。
[ ! ]モーメント剛性は参考値になります。

TOPに戻る

追加工

■追加工

Alterations	マイクロメータヘッド位置変更
Spec.	センター	センター左右勝手違い	センター上下勝手違い	センター・左右/上下勝手違い	サイド左右勝手違い
Code	A	AR	AZ	AZR	CR
￥/1Code	無料	無料	無料	無料	無料

[ ! ]本商品はRoHS2（10物質）保証外です。ご注意ください。

Alterations	マイクロメータヘッド位置変更
Spec.	サイド上下勝手違い	左右/上下勝手違い	ディスククランプ	対向クランプ	マイクロメータヘッドなし
Code	CZ	CZR	H	P	MN
￥/1Code	無料	無料	3,500	2,000	-2,600

[ ! ]本商品はRoHS2（10物質）保証外です。ご注意ください。
[ ! ]X軸を縦使いするときの注意点
・正勝手もしくはA・AR・CRを選択し、X軸を縦使いする場合、マイクロメータヘッド先端を下向きにして取り付けるとステージ面が下がることがあります。
（ばねの引張荷重以上の力がかかると、荷重を受けられずステージ面がずり落ちます。）
・AZ・AZR・CZ・CZRを選択し、マイクロメータヘッド先端を下向きにしてX軸を縦使いする場合、マイクロメータヘッドで荷重を受けるため、ステージ面は下がりません。
ただし、X軸で規定されている垂直方向の耐荷重以上の荷重をかけるのは精度が正しく出ない恐れがありますので、お控えください。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

TOPに戻る

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 XPG40	エコノミーシリーズ XCRS40	エコノミーシリーズ E－XPG40
材質		アルミ合金	アルミ合金	アルミ合金
表面処理		黒アルマイト	黒アルマイト	黒アルマイト
耐荷重(N)	水平	19.6	19.6	19.6
移動精度	真直度(μm)	3	30	20
	平行度(μm)	10	30	10
	ピッチング	25"	保証外	保証外
	ヨーイング	15"	保証外	保証外
平行度(μm)		30	50	35
許容モーメント (N・m)	ピッチング	2.7	2.7	2.5
	ヨーイング	2.2	2.2	2.2
	ローリング	2.0	2.0	2.0
モーメント剛性 (”/N・cm)	ピッチング	0.38	0.38	0.38
	ヨーイング	0.42	0.42	0.45
	ローリング	0.28	0.28	0.3
RoHS2（10物質）		対応	対応	保証外

＊エコノミーシリーズ内でも平行度やRoHS2（10物質）対応などが異なります。必要に応じて使い分けてください。

TOPに戻る

移動量について

移動量は上面テーブルの移動する量です。

型式		移動量（mm）
Type	No.
E-XPG	40	±6.5
	60
	80	±12.5

※移動量の「±」表記について
図面記載の寸法は、ストローク0mm（ストロークセンター）の状態です。
例：E-XPG40の場合、外形図の位置を中心として片側に(+)6.5mm、反対側に(-)6.5mm移動します。この場合、全移動量は13.0mmとなります。

TOPに戻る

目盛の読み取り方について

●マイクロメータヘッド目盛の読み取り方

　1).シンブル端面の位置がスリーブの何mmの位置にあるかを0.5mm単位で読む。（上図の場合11.5mm）
　2).スリーブ基線とシンブル目盛線が一致している位置のシンブルの値を読む。（上図の場合0.36mm）
　3).1と2の合計が読取値となる。（上図の場合11.86mm）

●目盛とストロークの関係について
　マイクロメータヘッドの目盛は一番左が「0（ゼロ）」からスタートします。
　ストローク±6.5mmの場合、目盛とストロークの関係は下記となります。
　・目盛が「0（ゼロ）」の状態：ストローク「－6.5mm」
　・目盛が「6.5mm」の状態：ストローク「0（ゼロ）」
　・目盛が「13mm」の状態：ストローク「＋6.5mm」

TOPに戻る

移動精度について

型式		移動精度（μm）
Type	No.	真直度	平行度
E-XPG	40	20	10
	60
	80		13

真直度・運動の平行度

平行度

真直度：

平行度：

直動ステージをフルストロークさせたときに、始点と終点を結ぶ直線（理想移動軸）に対してどれだけズレるかを表す数値のこと。
理想移動軸からの最大の変位量を真直度とします。
ステージの基準位置（図面記載の位置）において、ステージ上面とステージを固定した基準平面の平行度のこと。

■真直度
ステージがフルストロークで移動するときの、理想的な移動軸(下図の赤線で示す始点と終点を結ぶ直線。黒線は実際の軌跡をしめします。）に対する最大オフセット量。
測定方法：マイクロメータをステージに置き、指針を基準ブロックに当て、ステージをフルストロークで移動させた時に測定した最大変位量が真直度になります。

ミスミ手動ステージの真直度とは

移動精度に関する技術情報は>>こちら

TOPに戻る

耐荷重について

ワークの重心がステージ中央部にある際にステージが耐えうる力です。
耐荷重を超えてご使用になった場合、ステージがスムーズに動作しなくなるおそれがあります。
水平に設置した場合の耐荷重は「水平」、垂直に設置した場合の耐荷重は「垂直」の値をご参照ください。
直動ステージを垂直、または天地逆転にして設置する場合には、カタログ表記の精度は満たさない場合がありますのでご注意ください。

型式		耐荷重（N）
Type	No.	水平	垂直
E-XPG	40	19.6	9.8
	60	49	19.6
	80	98	49

TOPに戻る

許容モーメント荷重・モーメント剛性

型式		許容モーメント荷重（N・m）			モーメント剛性(″/N・cm)
Type	No.	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング
E-XPG	40	2.5	2.2	2	0.38	0.45	0.3
	60	5.2	4	5.3	0.15	0.12	0.08
	80	18.9	14.9	17	0.06	0.06	0.04

ピッチング・ヨーイング・ローリング

ピッチング・ヨーイング・ローリングの違い（進行方向に対して）

ピッチング	左右を軸にした回転（上下に傾く）
ヨーイング	上下を軸にした回転（水平面内での回転）
ローリング	前後を軸にした回転

許容モーメント荷重：

モーメント剛性：

ワークの重心がステージ中央部から離れた位置にある際にステージが耐えうる力です。
中央部より離れた位置にワークの重心がある（＝オーバーハング）状態では、耐荷重と合わせて許容モーメント荷重も併せてご確認ください。
この数値が高い商品を「高剛性」と呼びます。
単位モーメント荷重（1N・cm）をかけたときにステージ面が傾く角度（″[秒]）のことです。
モーメント剛性は、3方向(ピッチング、ヨーイング、ローリング)で規定されています。
モーメント剛性の値は参考値です。

TOPに戻る

型番リスト

表示件数

型番

移動量（範囲選択）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

移動量(X距離)

(mm)

マイクロメータヘッド位置変更

追加工

最小発注数量

～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	標準型	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	A	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	AR	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	AZ	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	AZR	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	サイド左右勝手違い(CR)	CR	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	CZ	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	CZR	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	H	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	MN	1個
～±10.0	5.1～30.0	26～40	26～40	40	40	±6.5	-	P	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	標準型	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	A	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	AR	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	AZ	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	AZR	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	サイド左右勝手違い(CR)	CR	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	CZ	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	CZR	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	H	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	MN	1個
～±10.0	30.1～50.0	41～60	41～60	60	60	±6.5	-	P	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	標準型	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	A	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	AR	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	AZ	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	AZR	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	サイド左右勝手違い(CR)	CR	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	CZ	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	CZR	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	H	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	MN	1個
±10.1～30.0	50.1～100.0	61～90	61～90	80	80	±12.5	-	P	1個

通常単価(税別) (税込単価)	通常出荷日

9,000円 ( 9,900円 )	在庫品1日目当日出荷可能
9,000円 ( 9,900円 )	13日目〜
9,000円 ( 9,900円 )	13日目〜
9,000円 ( 9,900円 )	13日目〜
9,000円 ( 9,900円 )	13日目〜
9,000円 ( 9,900円 )	13日目〜
9,000円 ( 9,900円 )	13日目〜
9,000円 ( 9,900円 )	13日目〜
12,500円 ( 13,750円 )	13日目〜
6,400円 ( 7,040円 )	13日目〜
11,000円 ( 12,100円 )	13日目〜
10,100円 ( 11,110円 )	在庫品1日目当日出荷可能
10,100円 ( 11,110円 )	13日目〜
10,100円 ( 11,110円 )	13日目〜
10,100円 ( 11,110円 )	13日目〜
10,100円 ( 11,110円 )	13日目〜
10,100円 ( 11,110円 )	13日目〜
10,100円 ( 11,110円 )	13日目〜
10,100円 ( 11,110円 )	13日目〜
13,600円 ( 14,960円 )	13日目〜
7,500円 ( 8,250円 )	13日目〜
12,100円 ( 13,310円 )	13日目〜
11,900円 ( 13,090円 )	在庫品1日目当日出荷可能
11,900円 ( 13,090円 )	13日目〜
11,900円 ( 13,090円 )	13日目〜
11,900円 ( 13,090円 )	13日目〜
11,900円 ( 13,090円 )	13日目〜
11,900円 ( 13,090円 )	13日目〜
11,900円 ( 13,090円 )	13日目〜
11,900円 ( 13,090円 )	13日目〜
15,400円 ( 16,940円 )	13日目〜
9,300円 ( 10,230円 )	13日目〜
13,900円 ( 15,290円 )	13日目〜

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS2（10物質）保証外です。ご注意ください。
RoHS2（10物質）・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
