位置決めピン　－樹脂小頭タイプ－

カタログ |P.1-1761

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　－樹脂小径タイプー

4.9

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン　樹脂小頭タイプ　－めねじ－

通常出荷日：3 日目

小頭タイプの樹脂位置決めピンです。傷防止が可能です。【FY21新商品】・ダイヤ...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
材質
樹脂
基本形状
小頭
導入側仕様
なし
取付側形状
ストレート（圧入）
表面処理
なし
熱処理
なし
導入側外径公差
0/-0.05
取付側公差
m6
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が186型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

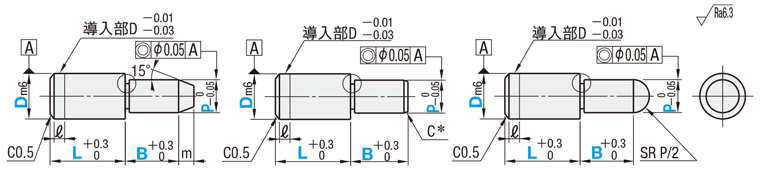

外形図・規格表

●テーパ

●フラット

●球面

P	C＊
1.00～2.50	0.3
2.51～4.00	0.5
4.01～10.00	1

P＜3の場合
a＝0.5
d＝P－0.1

P≧3の場合
a＝1.0
d＝P－0.2

[ ! ]外径公差は室温での測定結果です。

Type				頭部形状選択	材質	使用雰囲気温度
P寸指定		P・L・B寸指定
丸	ダイヤ	丸	ダイヤ
JPZS	JPZSD	FJPZS	FJPZSD	A(テーパ) FA(フラット) Q(球面)	ポリアセタール(黒)	−45〜95℃
MJPZS	MJPZSD	MFPZS	MFPZSD		MCナイロン(青)	−40〜120℃
DJPZS	-	DFPZS	-		導電性MCナイロンCDR2(黒)	−40〜120℃
JKPZS	JKPZSD	FKPZS	FKPZSD		PEEK(自然色アイボリー)	−50〜250℃

[ ! ]お選び頂けない組み合わせがございます。価格表をご参照の上、ご選定ください。

[ ! ]ポリアセタール・MCナイロン・導電性MCナイロン・PEEKの特性値>>こちら
(ポリアセタール・MCナイロンはスタンダードグレードを参照ください)

規格表

型式	−	P	−	L	−	B
MFPZSQ6	−	P5.50	−	L10	−	B5.0

■P寸指定タイプ

型式					P 指定 0.01mm単位	L	B	m	ℓ	(W)
Type		頭部形状	D	D寸公差 m6	P 指定 0.01mm単位	L	B	m	ℓ	(W)
(丸) JPZS MJPZS DJPZS JKPZS	(ダイヤ) JPZSD MJPZSD JKPZSD ＊D≧5に適用	A(テーパ) Q(球面)	2	＋0.008 ＋0.002	1.00～2.00	4	2	0.5	0	-
			3	＋0.008 ＋0.002	1.00～3.00	5	3	0.5	1	-
			4	＋0.012 ＋0.004	2.00～4.00	5	3	1	1	-
			5	＋0.012 ＋0.004	2.00(4.00)～5.00	10	5	2	1	1.2
			6	＋0.012 ＋0.004	2.00(4.00)～6.00	10	5	2	1	1.5
			8	＋0.015 ＋0.006	3.00(4.00)～8.00	15	6	3	1	1.8
			10	＋0.015 ＋0.006	3.00(4.00)～10.00	15	8	3	1	2.2

[ ! ]P寸（　）はダイヤ形状に適用

■P寸・L寸・B寸指定タイプ

型式					P 指定 0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	m	ℓ	(W)
Type		頭部形状	D	D寸公差 m6	P 指定 0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	m	ℓ	(W)
(丸) FJPZS MFPZS DFPZS FKPZS	(ダイヤ) FJPZSD MFPZSD FKPZSD ＊D≧5に適用	A(テーパ) FA(フラット) Q(球面)	2	＋0.008 ＋0.002	1.00～2.00	2～4	2.0～10.0	0.5	0	-
			3	＋0.008 ＋0.002	1.00～3.00	3～6	2.0～10.0	0.5	1	-
			4	＋0.012 ＋0.004	2.00～4.00	4～8	2.0～10.0	1	1	-
			5	＋0.012 ＋0.004	2.00(4.00)～5.00	5～10	2.0～15.0(10.0)	2	1	1.2
			6	＋0.012 ＋0.004	2.00(4.00)～6.00	6～12	2.0～15.0(10.0)	2	1	1.5
			8	＋0.015 ＋0.006	3.00(4.00)～8.00	8～16	2.0～20.0(10.0)	3	1	1.8
			10	＋0.015 ＋0.006	3.00(4.00)～10.00	10～20	3.0～20.0(10.0)	3	1	2.2

[ ! ]P寸・B寸（　）はダイヤ形状に適用

型番リスト

表示件数

型番

DFPZSA2-P[1-2/0.01]-L[2-4/1]-B[2-10/0.1]

DFPZSA3-P[1-3/0.01]-L[3-6/1]-B[2-10/0.1]

DFPZSA4-P[2-4/0.01]-L[4-8/1]-B[2-10/0.1]

DFPZSA5-P[2-5/0.01]-L[5-10/1]-B[2-10/0.1]

DFPZSA6-P[2-6/0.01]-L[6-12/1]-B[2-12/0.1]

DFPZSA8-P[3-8/0.01]-L[8-16/1]-B[2-15/0.1]

DFPZSA10-P[3-10/0.01]-L[10-20/1]-B[3-20/0.1]

DFPZSFA2-P[1-2/0.01]-L[2-4/1]-B[2-10/0.1]

DFPZSFA3-P[1-3/0.01]-L[3-6/1]-B[2-10/0.1]

DFPZSFA4-P[2-4/0.01]-L[4-8/1]-B[2-10/0.1]

DFPZSFA5-P[2-5/0.01]-L[5-10/1]-B[2-10/0.1]

DFPZSFA6-P[2-6/0.01]-L[6-12/1]-B[2-12/0.1]

DFPZSFA8-P[3-8/0.01]-L[8-16/1]-B[2-15/0.1]

DFPZSFA10-P[3-10/0.01]-L[10-20/1]-B[3-20/0.1]

DFPZSQ2-P[1-2/0.01]-L[2-4/1]-B[2-10/0.1]

DFPZSQ3-P[1-3/0.01]-L[3-6/1]-B[2-10/0.1]

DFPZSQ4-P[2-4/0.01]-L[4-8/1]-B[2-10/0.1]

DFPZSQ5-P[2-5/0.01]-L[5-10/1]-B[2-10/0.1]

DFPZSQ6-P[2-6/0.01]-L[6-12/1]-B[2-12/0.1]

DFPZSQ8-P[3-8/0.01]-L[8-16/1]-B[2-15/0.1]

DFPZSQ10-P[3-10/0.01]-L[10-20/1]-B[3-20/0.1]

DJPZSA10-P[3-10/0.01]

DJPZSQ10-P[3-10/0.01]

FJPZSA2-P[1-2/0.01]-L[2-4/1]-B[2-10/0.1]

FJPZSA3-P[1-3/0.01]-L[3-6/1]-B[2-10/0.1]

FJPZSA4-P[2-4/0.01]-L[4-8/1]-B[2-10/0.1]

FJPZSA5-P[2-5/0.01]-L[5-10/1]-B[2-10/0.1]

FJPZSA6-P[2-6/0.01]-L[6-12/1]-B[2-12/0.1]

FJPZSA8-P[3-8/0.01]-L[8-16/1]-B[2-15/0.1]

FJPZSA10-P[3-10/0.01]-L[10-20/1]-B[3-20/0.1]

FJPZSDA5-P[4-5/0.01]-L[5-10/1]-B[2-10/0.1]

FJPZSDA6-P[4-6/0.01]-L[6-12/1]-B[2-10/0.1]

FJPZSDA8-P[4-8/0.01]-L[8-16/1]-B[2-10/0.1]

FJPZSDA10-P[4-10/0.01]-L[10-20/1]-B[3-10/0.1]

FJPZSDFA5-P[4-5/0.01]-L[5-10/1]-B[2-10/0.1]

FJPZSDFA6-P[4-6/0.01]-L[6-12/1]-B[2-10/0.1]

FJPZSDFA8-P[4-8/0.01]-L[8-16/1]-B[2-10/0.1]

FJPZSDFA10-P[4-10/0.01]-L[10-20/1]-B[3-10/0.1]

FJPZSDQ5-P[4-5/0.01]-L[5-10/1]-B[2-10/0.1]

FJPZSDQ6-P[4-6/0.01]-L[6-12/1]-B[2-10/0.1]

FJPZSDQ8-P[4-8/0.01]-L[8-16/1]-B[2-10/0.1]

FJPZSDQ10-P[4-10/0.01]-L[10-20/1]-B[3-10/0.1]

FJPZSFA2-P[1-2/0.01]-L[2-4/1]-B[2-10/0.1]

FJPZSFA3-P[1-3/0.01]-L[3-6/1]-B[2-10/0.1]

FJPZSFA4-P[2-4/0.01]-L[4-8/1]-B[2-10/0.1]

FJPZSFA5-P[2-5/0.01]-L[5-10/1]-B[2-15/0.1]

FJPZSFA6-P[2-6/0.01]-L[6-12/1]-B[2-15/0.1]

FJPZSFA8-P[3-8/0.01]-L[8-16/1]-B[2-20/0.1]

詳細材質

導入側先端形状

導入側先端タイプ

導入側外径 P

(mm)

取付側外径 D

(mm)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

材質証明書：材質

RoHS?

最小発注数量

導電性MCナイロンCDR2	丸	テーパ	1 ～ 2	2	2 ～ 4	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	1 ～ 3	3	3 ～ 6	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	2 ～ 4	4	4 ～ 8	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	2 ～ 5	5	5 ～ 10	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	2 ～ 6	6	6 ～ 12	2 ～ 12	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	3 ～ 8	8	8 ～ 16	2 ～ 15	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	3 ～ 10	10	10 ～ 20	3 ～ 20	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	フラット	1 ～ 2	2	2 ～ 4	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	フラット	1 ～ 3	3	3 ～ 6	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	フラット	2 ～ 4	4	4 ～ 8	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	フラット	2 ～ 5	5	5 ～ 10	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	フラット	2 ～ 6	6	6 ～ 12	2 ～ 12	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	フラット	3 ～ 8	8	8 ～ 16	2 ～ 15	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	フラット	3 ～ 10	10	10 ～ 20	3 ～ 20	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	1 ～ 2	2	2 ～ 4	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	1 ～ 3	3	3 ～ 6	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	2 ～ 4	4	4 ～ 8	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	2 ～ 5	5	5 ～ 10	2 ～ 10	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	2 ～ 6	6	6 ～ 12	2 ～ 12	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	3 ～ 8	8	8 ～ 16	2 ～ 15	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	3 ～ 10	10	10 ～ 20	3 ～ 20	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	1 ～ 2	2	4	2	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	1 ～ 3	3	5	3	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	2 ～ 4	4	5	3	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	2 ～ 5	5	10	5	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	2 ～ 6	6	10	5	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	3 ～ 8	8	15	6	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	テーパ	3 ～ 10	10	15	8	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	1 ～ 2	2	4	2	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	1 ～ 3	3	5	3	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	2 ～ 4	4	5	3	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	2 ～ 5	5	10	5	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	2 ～ 6	6	10	5	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	3 ～ 8	8	15	6	導電性MCナイロンCDR2	10	1個
導電性MCナイロンCDR2	丸	球面	3 ～ 10	10	15	8	導電性MCナイロンCDR2	10	1個
ポリアセタール	丸	テーパ	1 ～ 2	2	2 ～ 4	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	丸	テーパ	1 ～ 3	3	3 ～ 6	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	丸	テーパ	2 ～ 4	4	4 ～ 8	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	丸	テーパ	2 ～ 5	5	5 ～ 10	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	丸	テーパ	2 ～ 6	6	6 ～ 12	2 ～ 12	ポリアセタール	10	1個
ポリアセタール	丸	テーパ	3 ～ 8	8	8 ～ 16	2 ～ 15	ポリアセタール	10	1個
ポリアセタール	丸	テーパ	3 ～ 10	10	10 ～ 20	3 ～ 20	ポリアセタール	10	1個
ポリアセタール	ダイヤ	テーパ	4 ～ 5	5	5 ～ 10	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	テーパ	4 ～ 6	6	6 ～ 12	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	テーパ	4 ～ 8	8	8 ～ 16	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	テーパ	4 ～ 10	10	10 ～ 20	3 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	フラット	4 ～ 5	5	5 ～ 10	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	フラット	4 ～ 6	6	6 ～ 12	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	フラット	4 ～ 8	8	8 ～ 16	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	フラット	4 ～ 10	10	10 ～ 20	3 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	球面	4 ～ 5	5	5 ～ 10	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	球面	4 ～ 6	6	6 ～ 12	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	球面	4 ～ 8	8	8 ～ 16	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	ダイヤ	球面	4 ～ 10	10	10 ～ 20	3 ～ 10	ポリアセタール	10	1個
ポリアセタール	丸	フラット	1 ～ 2	2	2 ～ 4	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	丸	フラット	1 ～ 3	3	3 ～ 6	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	丸	フラット	2 ～ 4	4	4 ～ 8	2 ～ 10	ポリアセタール	10	1個
ポリアセタール	丸	フラット	2 ～ 5	5	5 ～ 10	2 ～ 15	ポリアセタール	10	1個
ポリアセタール	丸	フラット	2 ～ 6	6	6 ～ 12	2 ～ 15	ポリアセタール	10	1個
ポリアセタール	丸	フラット	3 ～ 8	8	8 ～ 16	2 ～ 20	ポリアセタール	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
納期・価格

基本情報

小頭タイプの樹脂位置決めピンです。傷防止が可能です。

【FY21新商品】
・ダイヤ形状を規格追加しました。
・丸形状との組合せでワークの位置決めにご利用ください。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■P寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	テーパ				球面				テーパ			球面
	JPZSA	MJPZSA	DJPZSA	JKPZSA	JPZSQ	MJPZSQ	DJPZSQ	JKPZSQ	JPZSDA	MJPZSDA	JKPZSDA	JPZSDQ	MJPZSDQ	JKPZSDQ
2	570	1,100	1,230	1,640	-	1,210	1,290	-	-	-	-	-	-	-
3	610	1,110	1,240	1,660	-	1,230	1,310	-	-	-	-	-	-	-
4	660	1,200	1,330	1,800	-	1,320	1,420	-	-	-	-	-	-	-
5	710	1,290	1,440	1,920	-	1,420	1,520	-	1,760	1,850	2,500	1,760	1,980	2,960
6	760	1,380	1,530	2,050	-	1,510	1,680	-	1,800	1,930	2,870	1,800	2,120	2,940
8	800	1,460	1,690	2,170	-	1,610	1,860	-	1,830	2,050	3,050	1,830	2,260	3,360
10	830	1,540	2,000	2,300	-	1,700	2,120	-	1,900	2,160	3,220	1,900	2,380	3,320

■P寸・L寸・B寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	テーパ				フラット				球面				テーパ			フラット			球面
	FJPZSA	MFPZSA	DFPZSA	FKPZSA	FJPZSFA	MFPZSFA	DFPZSFA	FKPZSFA	FJPZSQ	MFPZSQ	DFPZSQ	FKPZSQ	FJPZSDA	MFPZSDA	FKPZSDA	FJPZSDFA	MFPZSDFA	FKPZSDFA	FJPZSDQ	MFPZSDQ	FKPZSDQ
2	670	1,340	1,500	2,000	660	1,340	1,440	2,000	740	1,480	1,590	2,210	-	-	-	-	-	-	-	-	-
3	710	1,370	1,520	2,030	670	1,370	1,460	2,030	750	1,500	1,610	2,230	-	-	-	-	-	-	-	-	-
4	780	1,470	1,640	2,180	720	1,470	1,580	2,180	800	1,620	1,730	2,400	-	-	-	-	-	-	-	-	-
5	850	1,580	1,750	2,340	780	1,580	1,680	2,340	860	1,730	1,860	2,440	1,870	2,210	3,050	1,870	2,210	3,050	1,870	2,430	3,170
6	890	1,680	1,870	2,360	830	1,680	1,800	2,360	910	1,850	2,060	2,590	1,970	2,350	3,310	1,970	2,350	3,310	1,970	2,590	3,630
8	930	1,790	2,070	2,510	880	1,790	1,980	2,510	970	1,950	2,260	2,680	2,020	2,500	3,520	2,010	2,500	3,520	2,020	2,540	3,490
10	980	1,890	2,450	2,660	930	1,890	2,350	2,660	1,030	2,080	2,590	2,750	2,020	2,650	3,730	2,020	2,650	3,730	2,030	2,920	3,850

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
●圧入（丸）

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～19	20～34	35～49	50～100	101～
値引率	基準価格	5%	10%	18%	お見積り
出荷日	通常				お見積り

●圧入（ダイヤ）

数量区分	標準対応					個別対応
数量区分	小口					大口
数　量	1～2	3～19	20～34	35～49	50～100	101～
値引率	基準単価	15%	20%	25%	35%	お見積り
出荷日	通常					お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン　大頭テーパタイプ　－圧入－
頭部がテーパの標準的な形状です。圧入して使用します。
ミスミ
位置決めピン　先端形状選択タイプ　－おねじ－
先端形状を選択することができ、さらにL寸を0に指定することができます。
ミスミ
位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入
材質が高硬度ステンレスで頭部がテーパの標準的な形状です。圧入して使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めピン　－樹脂小頭タイプ－のレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

生産治具の部品として使用

満足度：5.02022/01/13

サイズのバリエーション・加工精度・納期全てにおいてよい商品だと感じております。次回の治具の部品もこちらを利用する予定...もっと読む

0人が参考にしています。

溶接ポカヨケ

満足度：4.02021/08/20

溶接工程のポカヨケ用のピンとして購入しました。ポリアセタール製を探しており、ちょうどいいサイズだったので助かりました。

0人が参考にしています。

装置の位置決めに

満足度：5.02019/05/15

装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。

0人が参考にしています。

基板支持用

満足度：5.02018/10/22

基板の電気検査治具の基板支持部分に使用しました。樹脂製なので傷つき防止になります。

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めピン　－樹脂小頭タイプ－	位置決めピン　樹脂小頭タイプ　－めねじ－	【クリーン洗浄品】位置決めピン　－樹脂小頭タイプ－	【クリーン洗浄品】位置決めピン　樹脂小頭タイプ　－めねじ－	位置決めピン　樹脂大頭先端形状選択　－おねじ－	【クリーン洗浄品】位置決めピン　－樹脂小径タイプー
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	6日目	6日目	3日目	6日目
特性・用途	該当なし	-	クリーン洗浄	クリーン洗浄	-	クリーン洗浄
材質	樹脂	樹脂	樹脂	樹脂	樹脂	樹脂
基本形状	小頭	小頭	小頭	小頭	大頭	ストレート
導入側仕様	なし	なし	なし	なし	なし	なし
取付側形状	ストレート（圧入）	めねじ	ストレート（圧入）	めねじ	おねじ	ストレート（圧入）

この商品に関連するミスミユニット事例その他の事例を探す

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

導入側先端形状

導入側先端タイプ

導入側外径 P(mm)

取付側外径 D(mm)

取付部長さ L(mm)

位置決め部長さ B(mm)

タイプ

CAD

出荷日

位置決めピン －樹脂小頭タイプ－

ご注意

外形図・規格表

規格表

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

位置決めピン　－樹脂小頭タイプ－

この商品に関連するミスミユニット事例その他の事例を探す
