ミスミ

位置決めピン　－樹脂ボルト止めタイプー

カタログ |P.1-1778

納期短縮

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

【特長】ボルト止め可能な樹脂位置決めピンです。傷防止が可能です。

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
材質
樹脂
基本形状
ボルト止め
導入側先端形状
丸
導入側先端タイプ
テーパ
導入側仕様
ボルト止め
取付側形状
ストレート（圧入）
表面処理
なし
熱処理
なし
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が12型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

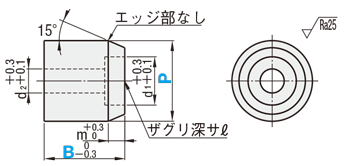

外形図・規格表

Type		[ M ]材質	使用雰囲気温度
JPAJ(並級)	FPAJ(精級)	ポリアセタール(白)	ー45〜95℃
JPEAJ(並級)	FPEAJ(精級)	PEEK(自然色アイボリー)	ー50〜250℃

規格表

型式	−	P	−	B
JPAJ3	−	P8	−	B15

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式

P(並級)

P(精級)

B
指定1mm単位

d₁

d₂

ℓ

適用
ボルト

￥基準単価

Type

No.

指定1mm単位

公差

指定0.1mm単位

公差

JPAJ

JPEAJ

FPAJ

FPEAJ

JPAJ
JPEAJ

FPAJ
FPEAJ

8〜10

0
ー 0.2

8.0〜10.0

0
ー 0.05

10〜25

6.5

3.5

4.5

560

1,730

2,160

3,490

10〜12

10.0〜12.0

15〜35

8.0

4.5

5.5

700

2,430

2,580

4,260

12〜16

12.0〜16.0

15〜50

9.5

5.5

6.5

840

3,470

3,030

4,750

[ ! ]ポリアセタール・PEEKの特性値>>こちら

型番リスト

表示件数

型番

FPAJ3-P[8-10/0.1]-B[10-25/1]

FPAJ4-P[10-12/0.1]-B[15-35/1]

FPAJ5-P[12-16/0.1]-B[15-50/1]

FPEAJ3-P[8-10/0.1]-B[10-25/1]

FPEAJ4-P[10-12/0.1]-B[15-35/1]

FPEAJ5-P[12-16/0.1]-B[15-50/1]

JPAJ3-P[8-10/1]-B[10-25/1]

JPAJ4-P[10-12/1]-B[15-35/1]

JPAJ5-P[12-16/1]-B[15-50/1]

JPEAJ3-P[8-10/1]-B[10-25/1]

JPEAJ4-P[10-12/1]-B[15-35/1]

JPEAJ5-P[12-16/1]-B[15-50/1]

詳細材質

導入側外径 P

(mm)

導入側外径公差

取付側公差

適用ボルト M

(mm)

位置決め側長さ B

(mm)

材質証明書：材質

RoHS?

最小発注数量

ポリアセタール	8 ～ 10	0/-0.05	0/-0.05	3	10 ～ 25	ポリアセタール	10	1個
ポリアセタール	10 ～ 12	0/-0.05	0/-0.05	4	15 ～ 35	ポリアセタール	10	1個
ポリアセタール	12 ～ 16	0/-0.05	0/-0.05	5	15 ～ 50	ポリアセタール	10	1個
PEEK	8 ～ 10	0/-0.05	0/-0.05	3	10 ～ 25	PEEK	10	1個
PEEK	10 ～ 12	0/-0.05	0/-0.05	4	15 ～ 35	PEEK	10	1個
PEEK	12 ～ 16	0/-0.05	0/-0.05	5	15 ～ 50	PEEK	10	1個
ポリアセタール	8 ～ 10	0/-0.2	0/-0.2	3	10 ～ 25	ポリアセタール	10	1個
ポリアセタール	10 ～ 12	0/-0.2	0/-0.2	4	15 ～ 35	ポリアセタール	10	1個
ポリアセタール	12 ～ 16	0/-0.2	0/-0.2	5	15 ～ 50	ポリアセタール	10	1個
PEEK	8 ～ 10	0/-0.2	0/-0.2	3	10 ～ 25	PEEK	10	1個
PEEK	10 ～ 12	0/-0.2	0/-0.2	4	15 ～ 35	PEEK	10	1個
PEEK	12 ～ 16	0/-0.2	0/-0.2	5	15 ～ 50	PEEK	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報

【特長】ボルト止め可能な樹脂位置決めピンです。傷防止が可能です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦JPAJ･JPEAJ

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201〜
値引率	基準価格	5%	10%	18%	18%	お見積り
出荷日	通常				＋8日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦FPAJ･FPEAJ

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201〜
値引率	基準価格	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●JPAJ・JPEAJ						ご注文締切
2	日目出荷	急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら
		[ ! ]3本以上で１明細行当たり一律1,350円

●FPAJ・FPEAJ						ご注文締切
3	日目出荷	急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら
		[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
