位置決めピン 先端形状選択タイプ －圧入－
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が720型番あります。

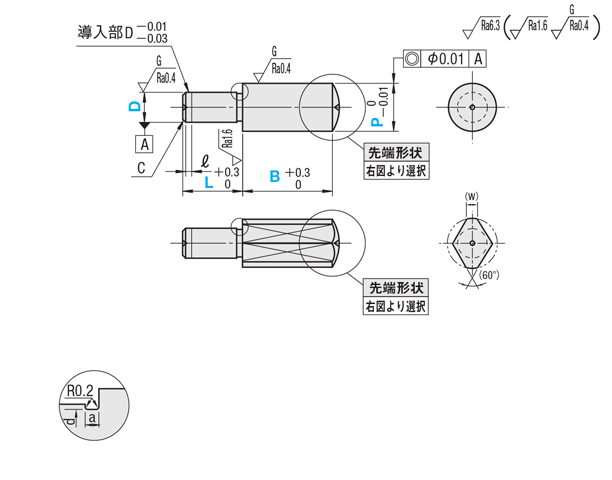

外形図・規格表
●丸 ●ダイヤ D＜3の場合
a＝0.5
d＝D－0.1
[ ! ]逃げ部寸法は参考値になります。 D≧3の場合
a＝1.0
d＝D－0.2
a＝0.5
d＝D－0.1
[ ! ]逃げ部寸法は参考値になります。 D≧3の場合
a＝1.0
d＝D－0.2
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
| 先端形状 | |||
| A 形状 |
| ||
| B 形状 |  [ ! ]ℓ2＝P-G2tan30° 参考：2tan30°≒1.15 [ ! ]G≦P [ ! ]G＝Pの時、C0.2程度の面取り | ||
| C 形状 |  [ ! ]ℓ3＝P2÷tan30°＋R−(R÷sin30°) [ ! ]R≦P/2 [ ! ]参考：tan30°≒0.577 sin30°＝0.5 | ||
| 材質 No. | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 丸 | ダイヤ | |
| D寸公差m6 | D寸公差p6 | D寸公差m6 | ||||
| ① | SKS3相当 | − | 焼入硬度 55〜60HRC | LPEJ | LPPEJ | LPDEJ |
| ② | SKS3相当 | 硬質クロムメッキ | 焼入硬度 50〜55HRC メッキ硬度 750HV〜 | LPEG | LPPEG | LPDEG |
| ③ | S45C相当 | − | 焼入硬度 45〜50HRC | LPE | LPPE | LPDE |
| ④ | S45C相当 | 四三酸化鉄皮膜 | 焼入硬度 45〜50HRC | LPEB | LPPEB | LPDEB |
| ⑤ | S45C相当 | 硬質クロムメッキ | 焼入硬度 45〜50HRC メッキ硬度 750HV〜 | LPER | LPPER | LPDER |
| ⑥ | SUS304 | − | − | LPES | LPPES | LPDES |
| ⑦ | SUS304 | 硬質クロムメッキ | メッキ硬度 750HV〜 | LPED | LPPED | LPDED |
| ⑧ | SUS440Cまたは 13Crステンレス | − | 焼入硬度 50〜55HRC | LPEC | LPPEC | LPDEC |
規格表
| 型式 | − | P | − | B | − | R | − | G | − | L |
| LPEA5 LPPEJB10 | − − | P10.00 P15.00 | − − | B12.0 B27.0 | − | R6 | − | G12 | − − | L5 L10 |
| 型式 | P 指定0.01mm単位 | B 指定0.1mm単位 | R 指定1mm単位 | G 指定1mm単位 | L 指定1mm単位 | C | ℓ | (W) | ||||||
| Type | 先端 形状 | D | D寸公差 m6 | D寸公差 p6 | ||||||||||
| A形状・C形状のみ | B形状のみ | |||||||||||||
| (丸) m6 LPEJ LPEG LPE LPEB LPER LPES LPED LPEC | (丸) p6 LPPEJ LPPEG LPPE LPPEB LPPER LPPES LPPED LPPEC | (ダイヤ) m6 LPDEJ LPDEG LPDE LPDEB LPDER LPDES LPDED LPDEC | A B C | 2 | ＋0.008 ＋0.002 | ＋0.012 ＋0.006 | 2.50〜6.00(4.00) | 2.0〜25.0(10.0) | A形状 R≧P/2 C形状 R≦P/2 | B形状 G≦P | 2〜6 | 0.5 | 0 | 1.2 |
| 3 | 3.50〜8.00 | 2.0〜25.0(10.0) | 3〜11 | 1 | 1.5 | |||||||||
| 4 | ＋0.012 ＋0.004 | ＋0.020 ＋0.012 | 4.50〜9.00 | 2.0〜25.0(10.0) | 3(4)〜14 | 1 | 1.8 | |||||||
| 5 | 5.50〜10.00 | 2.0〜30.0(10.0) | 5〜15 | 2.2 | ||||||||||
| 6 | 6.50〜12.00 | 2.0〜40.0(12.0) | 5〜15 | 3 | ||||||||||
| 8 | ＋0.015 ＋0.006 | ＋0.024 ＋0.015 | 9.00〜15.00 | 2.0〜40.0(15.0) | 5(6)〜16 | 1.5 | 3.5 | |||||||
| 10 | 11.00〜20.00 | 3.0〜50.0(20.0) | 5(10)〜20 | 2 | 4 | |||||||||
| 12 | ＋0.018 ＋0.007 | ＋0.029 ＋0.018 | 13.00〜20.00 | 3.0〜50.0(20.0) | 6(10)〜24 | 5 | ||||||||
| 16 | 17.00〜27.00 | 5.0〜50.0(20.0) | 8(15)〜32 | 3 | 2 | 7 | ||||||||
| 20 | ＋0.021 ＋0.008 | ＋0.035 ＋0.022 | 21.00〜30.00 | 5.0〜50.0(20.0) | 10(15)〜40 | 9 | ||||||||
追加工
| 5 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code |
| SC | 2面幅を追加 | SC指定1mm単位指定 [ ! ]P-3≦SC≦P-1,SC≧D [ ! ]B≦11の場合、先端部に2面幅加工がつきます | LPEA5-P10.0-B12.0-R6-L5-SC8 | 500 |
| LAC | レンチ穴を追加（φ3.5） | φ3.5の穴加工追加 [ ! ]B≧10 P≧8の場合に適用 | LPEA5-P10.0-B12.0-R6-L5-LAC | 100 |
| LTE | レンチ穴を追加（φ2.5） | φ2.5の穴加工追加 [ ! ]B≧8 7≦P≦15の場合に適用 | LPEA5-P10.0-B12.0-R6-L5-LTE | 100 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
先端形状を3種類から選択可能で、各部寸法もフリーで指定頂ける選定自由度の高いタイプです。圧入して使用します。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 丸形状 ￥基準単価 | ダイヤ形状 ￥基準単価 | ||||||||||||||
| ①SKS3焼 LPEJ LPPEJ | ②SKS3硬質 LPEG LPPEG | ③S45C LPE LPPE | ④S45C四三酸化 LPEB LPPEB | ⑤S45C硬質 LPER LPPER | ⑥SUS304 LPES LPPES | ⑦SUS304硬質 LPED LPPED | ⑧SUS440C または 13Crステンレス LPEC LPPEC | ①SKS3焼 LPDEJ | ②SKS3硬質 LPDEG | ③S45C LPDE | ④S45C四三酸化 LPDEB | ⑤S45C硬質 LPDER | ⑥SUS304 LPDES | ⑦SUS304硬質 LPDED | ⑧SUS440C または 13Crステンレス LPDEC | |
| 2 | 630 | 810 | 600 | 680 | 760 | 820 | 980 | 1,010 | 1,490 | 1,920 | 1,430 | 1,590 | 1,730 | 1,860 | 2,070 | 1,960 |
| 3 | 650 | 830 | 620 | 700 | 780 | 840 | 1,010 | 1,040 | 1,480 | 1,910 | 1,420 | 1,590 | 1,730 | 1,850 | 2,060 | 1,950 |
| 4 | 690 | 890 | 660 | 740 | 840 | 880 | 1,060 | 1,040 | 1,550 | 2,010 | 1,490 | 1,660 | 1,810 | 1,940 | 2,150 | 2,050 |
| 5 | 720 | 930 | 690 | 770 | 870 | 920 | 1,110 | 1,070 | 1,660 | 2,130 | 1,590 | 1,760 | 1,930 | 2,070 | 2,300 | 2,180 |
| 6 | 790 | 1,010 | 750 | 830 | 920 | 1,010 | 1,220 | 1,140 | 1,800 | 2,310 | 1,720 | 1,920 | 2,090 | 2,250 | 2,490 | 2,360 |
| 8 | 890 | 1,140 | 850 | 920 | 1,050 | 1,120 | 1,350 | 1,270 | 1,960 | 2,540 | 1,880 | 2,100 | 2,290 | 2,460 | 2,560 | 2,440 |
| 10 | 1,250 | 1,600 | 1,190 | 1,410 | 1,630 | 1,590 | 1,910 | 1,790 | 2,400 | 2,920 | 2,450 | 2,570 | 2,810 | 2,820 | 3,140 | 2,980 |
| 12 | 1,290 | 1,660 | 1,230 | 1,450 | 1,690 | 1,650 | 1,980 | 1,830 | 2,480 | 3,000 | 2,520 | 2,650 | 2,890 | 2,900 | 3,220 | 3,070 |
| 16 | 1,750 | 2,250 | 1,670 | 2,050 | 2,400 | 2,230 | 2,690 | 2,540 | 2,950 | 3,560 | 2,840 | 3,160 | 3,440 | 3,700 | 3,830 | 3,640 |
| 20 | 1,870 | 2,390 | 1,770 | 2,240 | 2,670 | 2,370 | 2,870 | 2,770 | 3,180 | 3,840 | 3,060 | 3,410 | 3,720 | 3,720 | 4,130 | 3,930 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦⑥SUS304以外
◦⑥SUS304
[ ! ]表示数量超えはWOSにてご確認ください。
◦⑥SUS304以外
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301〜 |
| 値引率 | 基準単価 | 5% | 10% | 18% | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
◦⑥SUS304
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 40% | 55% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
