位置決めピン 小頭テーパタイプ －圧入－
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：在庫品1日目～3日目一部当日出荷可能
頭部がテーパの標準的な形状。圧入して使用します。低コストかつバリエーションも豊富で、当日出荷が可能です...
詳細を確認- 【新商品】D寸2mm、もしくはP寸1mm以下をお求めの場合はこちら（小径位置決めピン 高硬度ステンレス・SUS316L 小頭タイプ［2025年8月発売］）
- ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
- 精密洗浄・電解研磨を行った位置決めピン 小頭テーパタイプ －圧入－を新発売いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が1,153型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

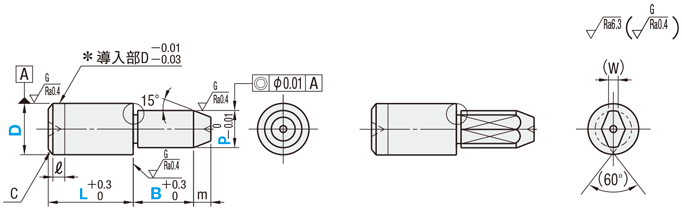

外形図・規格表
（丸）
（ダイヤ）
＊ 導入部は公差m6・p6とも適用となります。
P＜3の場合
a＝0.5
d＝P－0.1
P≧3の場合
a＝1.0
d＝P－0.2
[ ! ]逃げ部寸法は参考値になります。
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]D＝Pのときもニゲ溝がつきます。
材質 | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | P寸固定 | P寸指定 | P・L・B寸指定 | |||
No. | Type | D公差・形状記号 | Type | D公差・形状記号 | Type | D公差・形状記号 | |||
① | SKS3相当 | − | 焼入硬度 60〜63HRC | JP | ＜丸＞ | JP | ＜丸＞ | FP | ＜丸＞ |
SB(m6) | SA(m6) | SA(m6) | |||||||
② | SKS3相当 | 硬質クロムメッキ | 焼入硬度 50〜55HRC | GJP | SPB(p6) | GJP | SPA(p6) | GFP | SPA(p6) |
メッキ硬度 750HV〜 | |||||||||
③ | SKS3相当 | − | − | BJP | ＜ダイヤ＞ | BJP | ＜ダイヤ＞ | BFP | ＜ダイヤ＞ |
④ | SUS304＊ | − | − | SJP | DS(m6) | SJP | SD(m6) | SFP | SD(m6) |
⑤ | SUS304 | 硬質クロムメッキ | メッキ硬度 750HV〜 | HJP | DPS(p6) | HJP | SPD(p6) | HFP | SPD(p6) |
⑥ | SUS440Cまたは | − | 焼入硬度 50〜55HRC | CJP | CJP | CFP | |||
13Crステンレス | |||||||||
規格表
| 型式 | − | P | − | L | − | B | ||||
| Type | 形状 | D | ||||||||
| JP | SB | 5 | − | 3 | ||||||
| JP | SA | 6 | − | 2.01 | ||||||
| FP | SA | 8 | − | P6.01 | − | L8 | − | B5.3 | ||
■P寸固定タイプ
| 型式 | P選択 | L | B | C | m | ℓ | (W) | |||||||||||||||||
| Type | D公差・形状 | D | D寸公差 | |||||||||||||||||||||
| m6 | p6 | |||||||||||||||||||||||
| JP GJP BJP SJP HJP CJP | ＜丸＞ SB(m6) SPB(p6) ＜ダイヤ＞ DS(m6) DPS(p6) [ ! ]D≧4に適用 | 2 | ＋0.008 ＋0.002 | ＋0.012 ＋0.006 | 1 | 2 | 4 | 2 | 0.3 | 0.5 | 0 | − | ||||||||||||
| 3 | 1 | 2 | 3 | 5 | 3 | 0.5 | 1 | |||||||||||||||||
| 4 | ＋0.012 ＋0.004 | ＋0.020 ＋0.012 | 2 | 3 | 4 | 1 | 1 | 1.0 | ||||||||||||||||
| 5 | 2 | 3 | 4 | 5 | 10 | 5 | 2 | 1.2 | ||||||||||||||||
| 6 | 2 | 3 | 4 | 5 | 6 | 1.5 | ||||||||||||||||||
| 8 | ＋0.015 ＋0.006 | ＋0.024 ＋0.015 | 3 | 4 | 5 | 6 | 8 | 15 | 6 | 1.5 | 3 | 2 | 1.8 | |||||||||||
| 10 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 2 | 2.2 | |||||||||||||||
| 12 | ＋0.018 ＋0.007 | ＋0.029 ＋0.018 | 5 | 6 | 8 | 10 | 12 | 2.5 | ||||||||||||||||
| 13 | 6 | 8 | 10 | 12 | 13 | 22 | 4 | 3 | ||||||||||||||||
| 16 | 10 | 12 | 13 | 14 | 15 | 16 | 10 | 3 | 4 | |||||||||||||||
| 20 | ＋0.021 ＋0.008 | ＋0.035 ＋0.022 | 13 | 14 | 15 | 16 | 20 | 30 | 5 | |||||||||||||||
| 丸 | ダイヤ | ||||||
| 質量（g)参考値 | 質量（g)参考値 | ||||||
| D | P | SKS3相当 | SUS304相当 | SUS440Cまたは 13Crステンレス | SKS3相当 | SUS304相当 | SUS440Cまたは 13Crステンレス |
| 2 | 1 | 0.11 | 0.11 | 0.11 | - | - | - |
| 2 | 0.15 | 0.15 | 0.15 | - | - | - | |
| 3 | 1 | 0.30 | 0.30 | 0.30 | - | - | - |
| 2 | 0.35 | 0.36 | 0.35 | - | - | - | |
| 3 | 0.44 | 0.45 | 0.45 | - | - | - | |
| 4 | 2 | 0.57 | 0.58 | 0.57 | 0.52 | 0.53 | 0.53 |
| 3 | 0.66 | 0.67 | 0.67 | 0.59 | 0.60 | 0.59 | |
| 4 | 0.79 | 0.80 | 0.80 | 0.70 | 0.71 | 0.70 | |
| 5 | 2 | 1.67 | 1.70 | 1.68 | 1.57 | 1.60 | 1.58 |
| 3 | 1.82 | 1.85 | 1.84 | 1.68 | 1.71 | 1.69 | |
| 4 | 2.04 | 2.07 | 2.05 | 1.85 | 1.88 | 1.86 | |
| 5 | 2.31 | 2.36 | 2.33 | 2.08 | 2.12 | 2.10 | |
| 6 | 2 | 2.34 | 2.39 | 2.37 | 2.23 | 2.27 | 2.25 |
| 3 | 2.50 | 2.54 | 2.52 | 2.32 | 2.36 | 2.34 | |
| 4 | 2.71 | 2.76 | 2.74 | 2.48 | 2.52 | 2.50 | |
| 5 | 2.99 | 3.05 | 3.02 | 2.70 | 2.75 | 2.72 | |
| 6 | 3.33 | 3.39 | 3.36 | 2.98 | 3.03 | 3.00 | |
| 8 | 3 | 6.26 | 6.37 | 6.31 | 6.00 | 6.11 | 6.06 |
| 4 | 6.52 | 6.63 | 6.57 | 6.18 | 6.29 | 6.23 | |
| 5 | 6.85 | 6.97 | 6.91 | 6.42 | 6.54 | 6.48 | |
| 6 | 7.26 | 7.39 | 7.32 | 6.75 | 6.87 | 6.81 | |
| 8 | 8.29 | 8.44 | 8.37 | 7.61 | 7.75 | 7.68 | |
| 10 | 3 | 9.70 | 9.87 | 9.79 | 9.36 | 9.53 | 9.44 |
| 4 | 10.04 | 10.22 | 10.13 | 9.49 | 9.66 | 9.58 | |
| 5 | 10.49 | 10.68 | 10.58 | 9.80 | 9.97 | 9.88 | |
| 6 | 11.03 | 11.23 | 11.13 | 10.20 | 10.38 | 10.29 | |
| 8 | 12.41 | 12.64 | 12.52 | 11.31 | 11.51 | 11.41 | |
| 10 | 14.19 | 14.44 | 14.32 | 12.81 | 13.04 | 12.92 | |
| 12 | 5 | 14.56 | 14.82 | 14.69 | 13.78 | 14.02 | 13.90 |
| 6 | 15.10 | 15.37 | 15.24 | 14.16 | 14.41 | 14.29 | |
| 8 | 16.49 | 16.78 | 16.63 | 15.23 | 15.50 | 15.36 | |
| 10 | 18.26 | 18.59 | 18.43 | 16.69 | 16.99 | 16.84 | |
| 12 | 20.44 | 20.80 | 20.62 | 18.55 | 18.88 | 18.71 | |
| 13 | 6 | 24.72 | 25.16 | 24.94 | 23.59 | 24.01 | 23.80 |
| 8 | 26.10 | 26.56 | 26.33 | 24.59 | 25.03 | 24.81 | |
| 10 | 27.88 | 28.37 | 28.12 | 25.99 | 26.45 | 26.22 | |
| 12 | 30.05 | 30.58 | 30.32 | 27.78 | 28.28 | 28.03 | |
| 13 | 31.28 | 31.84 | 31.56 | 28.83 | 29.34 | 29.09 | |
| 16 | 10 | 40.92 | 41.65 | 41.28 | 37.78 | 38.45 | 38.11 |
| 12 | 43.63 | 44.41 | 44.02 | 39.86 | 40.57 | 40.22 | |
| 13 | 45.18 | 45.98 | 45.58 | 41.09 | 41.82 | 41.46 | |
| 14 | 46.84 | 47.68 | 47.26 | 42.44 | 43.20 | 42.82 | |
| 15 | 48.63 | 49.50 | 49.07 | 43.92 | 44.70 | 44.31 | |
| 16 | 50.55 | 51.45 | 51.00 | 45.52 | 46.33 | 45.92 | |
| 20 | 13 | 84.47 | 85.97 | 85.22 | 79.36 | 80.77 | 80.07 |
| 14 | 86.13 | 87.67 | 86.90 | 80.63 | 82.07 | 81.35 | |
| 15 | 87.92 | 89.49 | 88.71 | 82.03 | 83.49 | 82.76 | |
| 16 | 89.84 | 91.44 | 90.64 | 83.55 | 85.04 | 84.29 | |
| 20 | 98.72 | 100.48 | 99.60 | 90.86 | 92.48 | 91.67 | |
■P寸指定タイプ
型式 | P 指定0.01mm単位 | L | B | C | m | ℓ | （W） | ||||
Type | D公差・形状 | D | D寸公差 | ||||||||
m6 | p6 | ||||||||||
JP GJP BJP SJP HJP CJP | ＜丸＞ SA（m6） SPA（p6） ＜ダイヤ＞ SD（m6） SPD（p6） [ ! ]D≧4に適用 | 2 | +0.008 +0.002 | +0.012 +0.006 | 1.00～2.00 | 4 | 2 | 0.3 | 0.5 | 0 | － |
3 | 1.00～3.00 | 5 | 3 | 0.5 | 1 | ||||||
4 | +0.012 +0.004 | +0.020 +0.012 | 2.00～4.00 | 1 | 1 | 1 | |||||
5 | 2.00～5.00 | 10 | 5 | 2 | 1.2 | ||||||
6 | 2.00～6.00 | 1.5 | |||||||||
8 | +0.015 +0.006 | +0.024 +0.015 | 3.00～8.00 | 15 | 6 | 1.5 | 3 | 2 | 1.8 | ||
10 | 3.00～10.00 | 8 | 2 | 2.2 | |||||||
12 | +0.018 +0.007 | +0.029 +0.018 | 5.00～12.00 | 2.5 | |||||||
13 | 6.00～13.00 | 22 | 4 | 3 | |||||||
16 | 10.00～16.00 | 10 | 3 | 4 | |||||||
20 | +0.021 +0.008 | +0.035 +0.022 | 13.00～20.00 | 30 | 5 | ||||||
■P寸・L寸・B寸指定タイプ
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | C | m | ℓ | (W) | ||||
| Type | D公差・形状 | D | D寸公差 | ||||||||
| m6 | p6 | ||||||||||
| FP GFP BFP SFP HFP CFP | ＜丸＞ SA(m6) SPA(p6) ＜ダイヤ＞ SD(m6) SPD(p6) [ ! ]D≧3に適用 | 2 | ＋0.008 ＋0.002 | ＋0.012 ＋0.006 | 1.00〜2.00 | 2〜5 | 2.0〜10.0 | 0.3 | 0.5 | 0 | − |
| 3 | 1.00(2.00)〜3.00 | 3〜10 | 2.0〜10.0 | 0.5 | 1 | 1.0 | |||||
| 4 | ＋0.012 ＋0.004 | ＋0.020 ＋0.012 | 1.50(2.00)〜4.00 | 4〜10 | 2.0〜10.0 | 1 | 1 | ||||
| 5 | 2.00〜5.00 | 5〜10 | 2.0〜15.0(10.0) | 2 | 1.2 | ||||||
| 6 | 2.00〜6.00 | 5〜17 | 2.0〜15.0 | 1.5 | |||||||
| 8 | ＋0.015 ＋0.006 | ＋0.024 ＋0.015 | 3.00〜8.00 | 8〜21 | 2.0〜20.0(15.0) | 1.5 | 3 | 2 | 1.8 | ||
| 10 | 3.00〜10.00 | 10〜23 | 3.0〜20.0 | 2 | 2.2 | ||||||
| 12 | ＋0.018 ＋0.007 | ＋0.029 ＋0.018 | 5.00〜12.00 | 12〜24 | 3.0〜30.0(25.0) | 2.5 | |||||
| 13 | 6.00〜13.00 | 13〜26 | 5.0〜30.0(25.0) | 4 | 3 | ||||||
| 16 | 10.00〜16.00 | 16〜32 | 5.0〜30.0 | 3 | 4 | ||||||
| 20 | ＋0.021 ＋0.008 | ＋0.035 ＋0.022 | 13.00〜20.00 | 20〜40 | 5.0〜30.0 | 5 | |||||
※ストレートタイプのSUS304 D寸2mm、もしくはP寸1mm以下をお求めの場合はこちら (小径位置決めピン 高硬度ステンレス・SUS316L ストレートタイプ)
[ ! ]P寸（ ）・B寸（ ）はダイヤ形状に適用
追加工
| 5 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||||||||||||||||||||||||
| TC | 先端テーパ部長さを変更 | m寸法を変更します。 [ ! ]B+m≧TC+2（ストレート部min.2mm） [ ! ]P≧2.00に適用 [ ! ]P/2-TC×tan15°（≒0.27）＞0.5（先端φ1.0min.） [ ! ]TCの指定により、B寸法が変わります。（変更後B寸法=B+m-TC）
| FPSPA12-P8.52-L12-B6.4-TC7 | 300 | |||||||||||||||||||||||||||
| RC | 首元R加工を追加 | 首元の逃げをR0.5に変更します。 [ ! ]D-P≧2の場合に適用 | FPSPA12-P8.52-L12-B6.4-RC | 300 |
[ NG ]P寸固定タイプは追加工適用不可
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
頭部がテーパの標準的な形状。圧入して使用します。低コストかつバリエーションも豊富で、当日出荷が可能です。
ご注意
- 【新商品】D寸2mm、もしくはP寸1mm以下をお求めの場合はこちら（小径位置決めピン 高硬度ステンレス・SUS316L 小頭タイプ［2025年8月発売］）
- ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
- 精密洗浄・電解研磨を行った位置決めピン 小頭テーパタイプ －圧入－を新発売いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■P寸固定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 丸形状 | ￥基準単価 ダイヤ形状 | ||||||||||
| ①SKS3焼 JPSB JPSPB | ②SKS3硬質 GJPSB GJPSPB | ③SKS3 BJPSB BJPSPB | ④SUS304 SJPSB SJPSPB | ⑤SUS304硬質 HJPSB HJPSPB | ⑥SUS440C または 13Crステンレス CJPSB CJPSPB | ①SKS3焼 JPDS JPDPS | ②SKS3硬質 GJPDS GJPDPS | ③SKS3 BJPDS BJPDPS | ④SUS304 SJPDS SJPDPS | ⑤SUS304硬質 HJPDS HJPDPS | ⑥SUS440C または 13Crステンレス CJPDS CJPDPS | |
| 2 | 300 | 410 | 270 | 450 | 630 | 500 | - | - | - | - | - | - |
| 3 | 320 | 420 | 280 | 480 | 670 | 530 | - | - | - | - | - | - |
| 4 | 350 | 460 | 300 | 530 | 740 | 580 | 460 | 620 | 410 | 680 | 910 | 750 |
| 5 | 380 | 500 | 340 | 570 | 800 | 630 | 490 | 660 | 440 | 740 | 960 | 820 |
| 6 | 400 | 540 | 360 | 600 | 810 | 660 | 510 | 690 | 460 | 780 | 1,010 | 860 |
| 8 | 420 | 570 | 380 | 630 | 850 | 690 | 550 | 740 | 480 | 820 | 1,070 | 900 |
| 10 | 440 | 590 | 390 | 660 | 890 | 710 | 570 | 760 | 500 | 860 | 1,110 | 930 |
| 12 | 460 | 620 | 410 | 690 | 920 | 720 | 600 | 800 | 540 | 900 | 1,170 | 950 |
| 13 | 480 | 650 | 430 | 710 | 930 | 790 | 620 | 830 | 560 | 930 | 1,220 | 1,030 |
| 16 | 640 | 860 | 570 | 960 | 1,250 | 1,060 | 830 | 1,110 | 750 | 1,250 | 1,520 | 1,380 |
| 20 | 810 | 1,080 | 720 | 1,220 | 1,490 | 1,330 | 1,050 | 1,420 | 950 | 1,590 | 1,900 | 1,730 |
■P寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D | ￥基準単価 丸形状 | ￥基準単価 ダイヤ形状 | ||||||||||
①SKS3焼 | ②SKS3硬質 | ③SKS3 | ④SUS304 | ⑤SUS304硬質 | ⑥SUS440Cまたは 13Crステンレス | ①SKS3焼 | ②SKS3硬質 | ③SKS3 | ④SUS304 | ⑤SUS304硬質 | ⑥SUS440Cまたは 13Crステンレス | |
JPSA | GJPSA | BJPSA | SJPSA | HJPSA | CJPSA | JPSD | GJPSD | BJPSD | SJPSD | HJPSD | CJPSD | |
JPSPA | GJPSPA | BJPSPA | SJPSPA | HJPSPA | CJPSPA | JPSPD | GJPSPD | BJPSPD | SJPSPD | HJPSPD | CJPSPD | |
2 | 470 | 610 | 410 | 710 | 930 | 790 | － | － | － | － | － | － |
3 | 510 | 660 | 430 | 760 | 990 | 840 | － | － | － | － | － | － |
4 | 560 | 720 | 480 | 830 | 1,100 | 920 | 730 | 950 | 630 | 1,070 | 1,320 | 1,180 |
5 | 600 | 780 | 510 | 900 | 1,140 | 1,000 | 780 | 1,010 | 670 | 1,170 | 1,440 | 1,290 |
6 | 630 | 820 | 550 | 950 | 1,190 | 1,040 | 830 | 1,080 | 720 | 1,230 | 1,510 | 1,350 |
8 | 670 | 870 | 580 | 1,000 | 1,240 | 1,100 | 870 | 1,130 | 750 | 1,300 | 1,580 | 1,420 |
10 | 700 | 910 | 600 | 1,040 | 1,290 | 1,140 | 900 | 1,170 | 780 | 1,360 | 1,660 | 1,480 |
12 | 720 | 940 | 630 | 1,100 | 1,350 | 1,150 | 940 | 1,230 | 820 | 1,430 | 1,740 | 1,500 |
13 | 760 | 980 | 650 | 1,140 | 1,380 | 1,250 | 990 | 1,290 | 860 | 1,490 | 1,810 | 1,620 |
16 | 1,010 | 1,320 | 870 | 1,360 | 1,650 | 1,670 | 1,310 | 1,710 | 1,140 | 1,980 | 2,410 | 2,170 |
20 | 1,290 | 1,670 | 1,110 | 1,740 | 2,100 | 2,120 | 1,660 | 2,160 | 1,440 | 2,510 | 3,060 | 2,740 |
■P寸・L寸・B寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 丸形状 | ￥基準単価 ダイヤ形状 | ||||||||||
| ①SKS3焼 FPSA FPSPA | ②SKS3硬質 GFPSA GFPSPA | ③SKS3 BFPSA BFPSPA | ④SUS304 SFPSA SFPSPA | ⑤SUS304硬質 HFPSA HFPSPA | ⑥SUS440C または 13Crステンレス CFPSA CFPSPA | ①SKS3焼 FPSD FPSPD | ②SKS3硬質 GFPSD GFPSPD | ③SKS3 BFPSD BFPSPD | ④SUS304 SFPSD SFPSPD | ⑤SUS304硬質 HFPSD HFPSPD | ⑥SUS440C または 13Crステンレス CFPSD CFPSPD | |
| 2 | 700 | 900 | 600 | 1,060 | 1,320 | 1,170 | - | - | - | - | - | - |
| 3 | 750 | 960 | 630 | 1,120 | 1,390 | 1,250 | 1,110 | 1,460 | 1,000 | 1,620 | 2,090 | 1,770 |
| 4 | 820 | 1,050 | 700 | 1,240 | 1,500 | 1,350 | 1,080 | 1,400 | 920 | 1,600 | 1,910 | 1,750 |
| 5 | 900 | 1,170 | 780 | 1,330 | 1,620 | 1,480 | 1,140 | 1,470 | 990 | 1,720 | 2,080 | 1,910 |
| 6 | 930 | 1,200 | 800 | 1,410 | 1,700 | 1,540 | 1,220 | 1,560 | 1,040 | 1,830 | 2,190 | 2,020 |
| 8 | 990 | 1,260 | 840 | 1,480 | 1,790 | 1,620 | 1,290 | 1,660 | 1,100 | 1,910 | 2,300 | 2,100 |
| 10 | 1,030 | 1,320 | 880 | 1,540 | 1,860 | 1,700 | 1,330 | 1,710 | 1,140 | 2,020 | 2,420 | 2,190 |
| 12 | 1,080 | 1,400 | 920 | 1,620 | 1,930 | 1,700 | 1,410 | 1,800 | 1,200 | 2,100 | 2,520 | 2,230 |
| 13 | 1,120 | 1,440 | 970 | 1,690 | 2,030 | 1,850 | 1,450 | 1,860 | 1,240 | 2,190 | 2,640 | 2,240 |
| 16 | 1,500 | 1,930 | 1,280 | 1,890 | 2,270 | 2,480 | 1,940 | 2,490 | 1,660 | 2,920 | 3,510 | 3,230 |
| 20 | 1,890 | 2,430 | 1,620 | 2,430 | 2,910 | 3,130 | 2,460 | 3,150 | 2,100 | 3,710 | 4,450 | 4,060 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦④SUS304以外
◦④SUS304
[ ! ]表示数量超えはWOSにてご確認ください。[ ! ]在庫品は、51コ以上お見積りとなります。
◦④SUS304以外
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101〜300 | 301〜 |
| 値引率 | 基準単価 | 5% | 10% | 18% | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
◦④SUS304
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 40% | 55% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]材質No.②⑤硬質クロムメッキ品はストーク適用不可
納期
●P寸固定 材質No.①④⑥
| 翌日出荷 >>こちら |
●P寸固定 材質No.③/
P・L・B寸指定 材質No.①③④⑥
| 2 | 日目出荷 |
●P寸固定 材質No.②⑤/
P寸指定/
P・L・B寸指定 材質No.②⑤
| 3 | 日目出荷 |
●2日目・3日目共通 | ご注文締切 | ||||
| 急 | ストーク A早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 500円/1本 | PM 6:00迄 | ||
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]材質No.②⑤硬質クロムメッキ品はストーク適用不可
出荷日については、こちらをご覧ください。
概要・仕様
使用例
商品担当おすすめ
位置決めピン 小頭テーパタイプ －圧入－のレビュー
治具の位置決め用でダイヤピンを購入
1
1.02023/10/16
ダイヤピンを購入する際は注意が必要です。カタログの図面と現物が違い、ミスミさんと揉めています。
ミスミからのコメント
平素ご利用いただき誠にありがとうございます。この度はご迷惑お掛けしまして大変申し訳ございませんでした。ダイヤ形状選定時はご指定の寸法条件によってP寸根元に加工上の段差が残る場合がございます。今回のご指摘を踏まえ、商品ページにご注意文言を追記いたしました。P寸根元に段差があるかどうかご購入前に確認したい場合は、お手数ですが弊社お問い合わせ窓口までご連絡いただけますと幸いです。引き続きサイトの情報品質改善に努めて参ります。
1人が参考にしています。
金型部品
5
5.02023/05/22
使いやすく単品でも単価は安くとても助かりました。品質の問題ありません。
0人が参考にしています。
加工治具
5
5.02022/04/23
アルミのベースに圧入して使用。ある程度寸法指定が出来るのに納期が早いから助かります。
0人が参考にしています。
冶具用位置決めピンとして
5
5.02022/03/07
段付きで小径穴に位置決め用にサイズの選択幅が広いので重宝しています。
0人が参考にしています。
治具用
5
5.02022/02/04
種類が豊富で 短納期なので助かります。
問題なく使えています。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
位置決めピンカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
位置決めピン 大頭テーパタイプ －圧入－
4.8通常価格(税別)：340円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 先端形状選択タイプ －おねじ－
4.5通常出荷日:2日目～
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ 圧入
4.7通常出荷日:3日目
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）R/テーパ/テーパR 全ねじ
4.4通常出荷日:3日目
ミスミ
位置決めピン 先端形状選択タイプ －全ねじ－
4.4通常出荷日:2日目～
ミスミ
マーカーピン 六角穴付タイプ
4.4通常出荷日:2日目
ミスミ
位置決めピン 大頭フラットタイプ －圧入－
4.6通常価格(税別)：300円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 先端形状選択タイプ －めねじ（大頭/ストレート）－
4.6通常出荷日:2日目～
ミスミ
マーカーピン マイナス溝付タイプ
4.4通常出荷日:2日目
