【クリーン洗浄品】位置決めピン　小頭テーパタイプ　－圧入－

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：3日目～6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

【クリーン洗浄品】位置決めピン　大頭テーパタイプ－テーパ角度指定・公差選択・圧入－

通常出荷日：5 日目～

未確定：候補が1,468型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

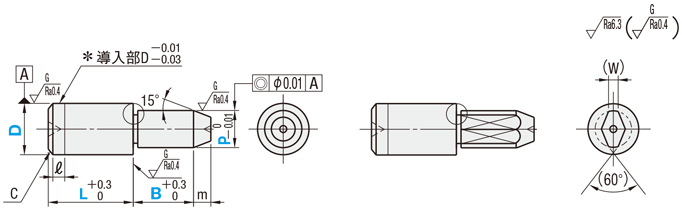

外形図・規格表

（丸）

（ダイヤ）

＊導入部は公差m6・p6とも適用となります。

P＜3の場合
a＝0.5
d＝P－0.1

P≧3の場合
a＝1.0
d＝P－0.2

[ ! ]逃げ部寸法は参考値になります。

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。

[ ! ]SUS304は研磨・センター穴無しの場合がございます。

[ ! ]D＝Pのときもニゲ溝がつきます。

P寸固定		P・L・B寸指定		本体材質			洗浄方法
Type	D公差・形状記号	Type	D公差・形状記号	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SJP	＜丸＞ SB(m6) SPB(p6) ＜ダイヤ＞ DS(m6) DPS(p6)	SL-SFP	＜丸＞ SA(m6) SPA(p6) ＜ダイヤ＞ SD(m6) SPD(p6)	SUS304＊	−	−	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SJP		SH-SFP					精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SJP		SHD-SFP					電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HJP		SL-HFP		SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HJP		SH-HFP		SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-GJP		SL-GFP		SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GJP		SH-GFP		SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-CJP		SL-CFP		SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-CJP		SH-CFP		SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	精密洗浄	クラス1000	脱気2重梱包	クラス１0

＊P寸固定タイプの場合、SUS304相当となります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式			−	P	−	L	−	B

Type	形状	D
SL-SJP	SB	5	−	3
SH-SJP	SA	6	−	2.01
SHD-SFP	SA	8	−	P6.01	−	L8	−	B5.3

■P寸固定タイプ

型式					P選択														L	B	C	m	ℓ	(W)
Type	D公差・形状	D	D寸公差
Type	D公差・形状	D	m6	p6
SL-SJP SH-SJP SHD-SJP SL-HJP SH-HJP SL-GJP SH-GJP SL-CJP SH-CJP	＜丸＞ SB(m6) SPB(p6) ＜ダイヤ＞ DS(m6) DPS(p6) [ ! ]D≧4に適用	2	＋0.008 ＋0.002	＋0.012 ＋0.006	1	2													4	2	0.3	0.5	0	−
		3	＋0.008 ＋0.002	＋0.012 ＋0.006	1	2	3												5	3	0.5	0.5	1	−
		4	＋0.012 ＋0.004	＋0.020 ＋0.012		2	3	4											5	3	1	1		1
		5				2	3	4	5										10	5		2		1.2
		6				2	3	4	5	6									10	5		2		1.5
		8	＋0.015 ＋0.006	＋0.024 ＋0.015			3	4	5	6	8								15	6	1.5	3	2	1.8
		10	＋0.015 ＋0.006	＋0.024 ＋0.015			3	4	5	6	8	10								8	2			2.2
		12	＋0.018 ＋0.007	＋0.029 ＋0.018					5	6	8	10	12											2.5
		13								6	8	10	12	13					22			4		3
		16										10	12	13	14	15	16		22	10	3			4
		20	＋0.021 ＋0.008	＋0.035 ＋0.022										13	14	15	16	20	30					5
		20	＋0.021 ＋0.008	＋0.035 ＋0.022										13	14	15	16	20	30					5

D	P	丸			ダイヤ
		質量（g)参考値			質量（g)参考値
		SUS304相当	SKS3相当	SUS440Cまたは 13Crステンレス	SUS304相当	SKS3相当	SUS440Cまたは 13Crステンレス
		SUS304相当	SKS3相当	SUS440Cまたは 13Crステンレス	SUS304相当	SKS3相当	SUS440Cまたは 13Crステンレス
2	1	0.11	0.11	0.11	-	-	-
2	2	0.15	0.15	0.15	-	-	-
3	1	0.30	0.30	0.30	-	-	-
	2	0.36	0.35	0.35	-	-	-
	3	0.45	0.44	0.45	-	-	-
4	2	0.58	0.57	0.57	0.53	0.52	0.53
	3	0.67	0.66	0.67	0.60	0.59	0.59
	4	0.80	0.79	0.80	0.71	0.70	0.70
5	2	1.70	1.67	1.68	1.60	1.57	1.58
	3	1.85	1.82	1.84	1.71	1.68	1.69
	4	2.07	2.04	2.05	1.88	1.85	1.86
	5	2.36	2.31	2.33	2.12	2.08	2.10
6	2	2.39	2.34	2.37	2.27	2.23	2.25
	3	2.54	2.50	2.52	2.36	2.32	2.34
	4	2.76	2.71	2.74	2.52	2.48	2.50
	5	3.05	2.99	3.02	2.75	2.70	2.72
	6	3.39	3.33	3.36	3.03	2.98	3.00
8	3	6.37	6.26	6.31	6.11	6.00	6.06
	4	6.63	6.52	6.57	6.29	6.18	6.23
	5	6.97	6.85	6.91	6.54	6.42	6.48
	6	7.39	7.26	7.32	6.87	6.75	6.81
	8	8.44	8.29	8.37	7.75	7.61	7.68
10	3	9.87	9.70	9.79	9.53	9.36	9.44
	4	10.22	10.04	10.13	9.66	9.49	9.58
	5	10.68	10.49	10.58	9.97	9.80	9.88
	6	11.23	11.03	11.13	10.38	10.20	10.29
	8	12.64	12.41	12.52	11.51	11.31	11.41
	10	14.44	14.19	14.32	13.04	12.81	12.92
12	5	14.82	14.56	14.69	14.02	13.78	13.90
	6	15.37	15.10	15.24	14.41	14.16	14.29
	8	16.78	16.49	16.63	15.50	15.23	15.36
	10	18.59	18.26	18.43	16.99	16.69	16.84
	12	20.80	20.44	20.62	18.88	18.55	18.71
13	6	25.16	24.72	24.94	24.01	23.59	23.80
	8	26.56	26.10	26.33	25.03	24.59	24.81
	10	28.37	27.88	28.12	26.45	25.99	26.22
	12	30.58	30.05	30.32	28.28	27.78	28.03
	13	31.84	31.28	31.56	29.34	28.83	29.09
16	10	41.65	40.92	41.28	38.45	37.78	38.11
	12	44.41	43.63	44.02	40.57	39.86	40.22
	13	45.98	45.18	45.58	41.82	41.09	41.46
	14	47.68	46.84	47.26	43.20	42.44	42.82
	15	49.50	48.63	49.07	44.70	43.92	44.31
	16	51.45	50.55	51.00	46.33	45.52	45.92
20	13	85.97	84.47	85.22	80.77	79.36	80.07
	14	87.67	86.13	86.90	82.07	80.63	81.35
	15	89.49	87.92	88.71	83.49	82.03	82.76
	16	91.44	89.84	90.64	85.04	83.55	84.29
	20	100.48	98.72	99.60	92.48	90.86	91.67

■P寸指定タイプ

型式					P 指定0.01mm単位	L	B	C	m	ℓ	(W)
Type	D公差・形状	D	D寸公差
			m6	p6
SL-SJP SH-SJP SHD-SJP SL-HJP SH-HJP	＜丸＞ SA(m6) SPA(p6) ＜ダイヤ＞ SD(m6) SPD(p6) [ ! ]D≧4に適用	2	+0.008 +0.002	+0.012 +0.006	1.00～2.00	4	2	0.3	0.5	0	－
		3			1.00～3.00	5	3	0.5		1
		4	+0.012 +0.004	+0.020 +0.012	2.00～4.00			1	1		1
		5			2.00～5.00	10	5		2		1.2
		6			2.00～6.00						1.5
		8	+0.015 +0.006	+0.024 +0.015	3.00～8.00	15	6	1.5	3	2	1.8
		10			3.00～10.00		8	2			2.2
		12	+0.018 +0.007	+0.029 +0.018	5.00～12.00						2.5
		13			6.00～13.00	22			4		3
		16			10.00～16.00		10	3			4
		20	+0.021 +0.008	+0.035 +0.022	13.00～20.00	30					5

■P寸・L寸・B寸指定タイプ

型式					P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	m	ℓ	(W)
Type	D公差・形状	D	D寸公差
			m6	p6
SL-SFP SH-SFP SHD-SFP SL-HFP SH-HFP SL-GFP SH-GFP SL-CFP SH-CFP	＜丸＞ SA(m6) SPA(p6) ＜ダイヤ＞ SD(m6) SPD(p6) [ ! ]D≧3に適用	2	+0.008 +0.002	+0.012 +0.006	1.00〜2.00	2〜5	2.0〜10.0	0.3	0.5	0	−
		3			1.00(2.00)〜3.00	3〜10	2.0〜10.0	0.5		1	1.0
		4	+0.012 +0.004	+0.020 +0.012	1.50(2.00)〜4.00	4〜10	2.0〜10.0	1	1
		5			2.00〜5.00	5〜10	2.0〜15.0(10.0)		2		1.2
		6			2.00〜6.00	5〜17	2.0〜15.0				1.5
		8	+0.015 +0.006	+0.024 +0.015	3.00〜8.00	8〜21	2.0〜20.0(15.0)	1.5	3	2	1.8
		10			3.00〜10.00	10〜23	3.0〜20.0	2			2.2
		12	+0.018 +0.007	+0.029 +0.018	5.00〜12.00	12〜24	3.0〜30.0(25.0)				2.5
		13			6.00〜13.00	13〜26	5.0〜30.0(25.0)		4		3
		16			10.00〜16.00	16〜32	5.0〜30.0	3			4
		20	+0.021 +0.008	+0.035 +0.022	13.00〜20.00	20〜40	5.0〜30.0				5

[ ! ]P寸( )・B寸( )はダイヤ形状に適用

追加工

日目出荷

[ NG ]ストーク適用不可
[ NG ]P寸固定タイプは追加工適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

先端テーパ部長さを変更
【クリーン洗浄品】位置決めピン　小頭テーパタイプ　－圧入－:関連画像

m寸法を変更します。TC=1mm単位指定
[ ! ]B+m≧TC+2（ストレート部min.2mm）
[ ! ]P≧2.00に適用
[ ! ]P/2-TC×tan15°（≒0.27）＞0.5（先端φ1.0min.）
[ ! ]TCの指定により、B寸法が変わります。（変更後B寸法=B+m-TC）

D	TC
2	1
3	1～3
4	2～5
5	3～7

D	TC
6	3～9
8	4～13
10	4～16
12	4～20

D	TC
13	4～21
16	5～22
20	5～22

SL-SFPSA10-P6.52-L12-B6.4-TC7

300

首元R加工を追加

首元の逃げをR0.5に変更します。
[ ! ]D-P≧2の場合に適用

SL-SFPSA10-P6.52-L12-B6.4-RC

300

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト
