ハイプレシジョンアルミフリープレート Ａ５０５２Ｐ
- chemSHERPA対応品あり
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目～3日目一部当日出荷可能
【最大10%プライスダウン！】長さ：100mm以上、幅100mm以上のサイズのプレートをプライスダウン...
詳細を確認- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

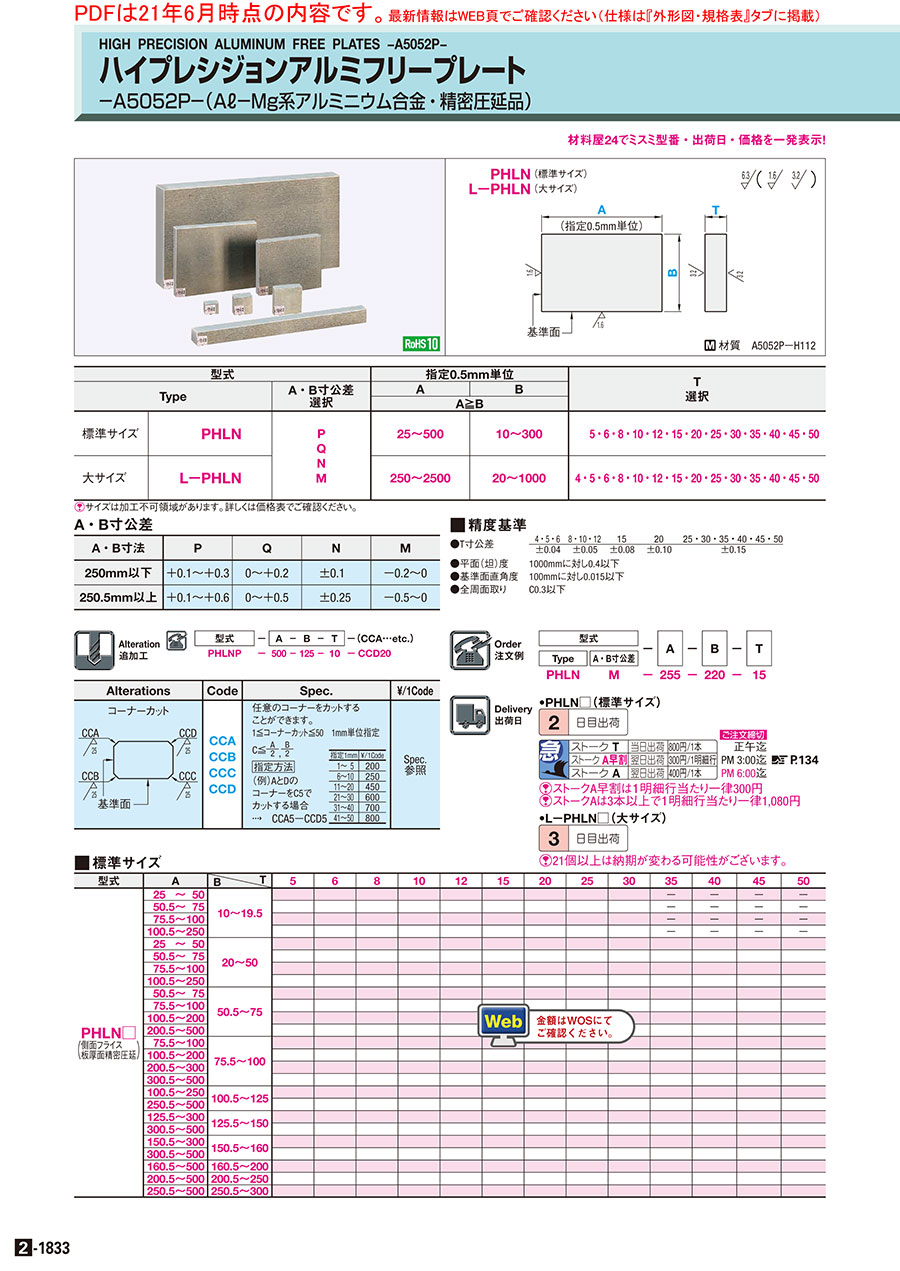

外形図・規格表
外形図
PHLN（標準サイズ）
L-PHLN（大サイズ）
[ M ]材質 A5052P−H112
規格表
| 型式 | − | A | − | B | − | T | ||||||||||
| Type | A・B寸公差 | |||||||||||||||
| PHLN | M | − | 255 | − | 220 | − | 15 | |||||||||
| 型式 | 指定0.5mm単位 | T 選択 | |||
| Type | A・B寸公差 選択 | A | B | ||
| A≧B | |||||
| 標準サイズ | PHLN | P Q N M | 25～500 | 10～300 | 5・6・8・10・12・15・20・25・30・35・40・45・50 |
| 大サイズ | L−PHLN | 250～2500 | 20～1000 | 4・5・6・8・10・12・15・20・25・30・35・40・45・50 | |
A・B寸公差
| A・B寸法 | P | Q | N | M |
| 250mm以下 | ＋0.1～＋0.3 | 0～＋0.2 | ±0.1 | −0.2～0 |
| 250.5mm以上 | ＋0.1～＋0.6 | 0～＋0.5 | ±0.25 | −0.5～0 |
追加工
| 型式 | - | A | - | B | - | T | - | (CCA…etc.) |
| PHLNP | - | 500 | - | 125 | - | 10 | - | CCD20 |
| Alterations | Code | Spec. | ¥/1Code | |||||||||||||||||||||
| コーナーカット | CCA CCB CCC CCD | 任意のコーナーをカットすることができます。 1≦コーナーカット≦50 1mm単位指定 | ||||||||||||||||||||||
 |
コーナーをC5で カットする場合 →CCA5－CCD5 |
| Spec. 参照 | |||||||||||||||||||||
関連リンク
■A5052P 商品一覧
| 商品名 | 形状・仕上げ | 穴加工 | 寸法指定 | 特長 |
| アルミフリープレート Ａ５０５２Ｐ | 仕上げプレート | - | 寸法フリー | - |
| アルミ精密切断 Ａ５０５２Ｐ | 仕上げプレート | - | 寸法フリー | - |
| A5052P フリープレート(WEB掲載品） | 仕上げプレート | 有 | 寸法フリー | - |
| A5052P 切り板（WEB掲載品） | 切り板プレート | - | 寸法フリー | - |
| アルミ寸法固定プレート Ａ５０５２ | 仕上げプレート | - | 寸法固定 | - |
| アルミプレート Ａ５０５２Ｐ | 仕上げプレート | - | 寸法フリー | - |
| ハイプレシジョンアルミフリープレート Ａ５０５２Ｐ | 仕上げプレート | - | 寸法フリー | ハイプレシジョン |
| ハイプレシジョンアルミ精密切断 Ａ５０５２Ｐ | 仕上げプレート | - | 寸法フリー | ハイプレシジョン |
| A5052Pハイプレジョン フリープレート(WEB掲載品） | 仕上げプレート | 有 | 寸法フリー | ハイプレシジョン |
| ハイプレシジョンアルミプレート Ａ５０５２Ｐ | 仕上げプレート | - | 長さ寸法フリー | ハイプレシジョン |
| A5052Pハイプレジョン・A5083P 切り板(WEB掲載品） | 切り板プレート | - | 寸法フリー | ハイプレシジョン |
| アルミブロック | ブロック | - | 寸法フリー | - |
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
詳細情報
基本情報
【最大10%プライスダウン！】長さ：100mm以上、幅100mm以上のサイズのプレートをプライスダウンしました。
【特長】・小物・細長・大物サイズまで寸法・公差をフリーに選定！
ご注意
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■ 標準サイズ
[ ! ]金額はWOSにてご確認ください。
■ 大サイズ
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | B T | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| PHLN□ (側面フライス 板厚面精密圧延) | 25 ～ 50 | 10～19.5 | − | − | − | − | |||||||||
| 50.5～ 75 | − | − | − | − | |||||||||||
| 75.5～ 100 | − | − | − | − | |||||||||||
| 100.5～ 250 | − | − | − | − | |||||||||||
| 25 ～ 50 | 20～50 | ||||||||||||||
| 50.5～ 75 | |||||||||||||||
| 75.5～ 100 | |||||||||||||||
| 100.5～ 250 | |||||||||||||||
| 50.5～ 75 | 50.5～75 | ||||||||||||||
| 75.5～ 100 | |||||||||||||||
| 100.5～ 200 | |||||||||||||||
| 200.5～ 500 | |||||||||||||||
| 75.5～ 100 | 75.5～100 | ||||||||||||||
| 100.5～ 200 | |||||||||||||||
| 200.5～ 300 | |||||||||||||||
| 300.5～ 500 | |||||||||||||||
| 100.5～ 250 | 100.5～125 | ||||||||||||||
| 250.5～ 500 | |||||||||||||||
| 125.5～ 300 | 125.5～150 | ||||||||||||||
| 300.5～ 500 | |||||||||||||||
| 150.5～ 300 | 150.5～160 | ||||||||||||||
| 300.5～ 500 | |||||||||||||||
| 160.5～ 500 | 160.5～200 | ||||||||||||||
| 200.5～ 500 | 200.5～250 | ||||||||||||||
| 250.5～ 500 | 250.5～300 |
■ 大サイズ
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | B T | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| L−PHLN□ (側面フライス 板厚面精密圧延) | 250 ～ 350 | 20～30 | ||||||||||||||
| 350.5～ 700 | ||||||||||||||||
| 700.5～ 1000 | ||||||||||||||||
| 1000.5～ 1450 | ||||||||||||||||
| 1450.5～ 1500 | ||||||||||||||||
| 1500.5～ 1550 | ||||||||||||||||
| 1550.5～ 1600 | ||||||||||||||||
| 250.5～ 350 | 30.5～50 | |||||||||||||||
| 350.5～ 700 | ||||||||||||||||
| 700.5～ 1000 | ||||||||||||||||
| 1000.5～ 1450 | ||||||||||||||||
| 1450.5～ 1500 | ||||||||||||||||
| 1500.5～ 1550 | ||||||||||||||||
| 1550.5～ 2150 | ||||||||||||||||
| 2150.5～ 2500 | ||||||||||||||||
| 500.5～ 950 | 50.5～100 | |||||||||||||||
| 950.5～ 1250 | ||||||||||||||||
| 1250.5～ 1500 | ||||||||||||||||
| 1500.5～ 2150 | ||||||||||||||||
| 2150.5～ 2500 | ||||||||||||||||
| 500.5～ 900 | 100.5～150 | |||||||||||||||
| 900.5～ 1400 | ||||||||||||||||
| 1400.5～ 2150 | ||||||||||||||||
| 2150.5～ 2500 | ||||||||||||||||
| 500.5～ 850 | 150.5～200 | |||||||||||||||
| 850.5～ 1350 | ||||||||||||||||
| 1350.5～ 2500 | ||||||||||||||||
| 500.5～ 800 | 200.5～250 | |||||||||||||||
| 800.5～ 1300 | ||||||||||||||||
| 1300.5～ 2500 | ||||||||||||||||
| 500.5～ 750 | 250.5～300 | |||||||||||||||
| 750.5～ 1300 | ||||||||||||||||
| 1300.5～ 2500 | ||||||||||||||||
| 300.5～ 700 | 300.5～350 | |||||||||||||||
| 700.5～ 1250 | ||||||||||||||||
| 1250.5～ 2500 | ||||||||||||||||
| 350.5～ 650 | 350.5～400 | |||||||||||||||
| 650.5～ 1200 | ||||||||||||||||
| 1200.5～ 2500 | ||||||||||||||||
| 400.5～ 600 | 400.5～450 | |||||||||||||||
| 600.5～ 1100 | ||||||||||||||||
| 1100.5～ 2500 | ||||||||||||||||
| 450.5～ 550 | 450.5～500 | |||||||||||||||
| 550.5～ 1100 | ||||||||||||||||
| 1100.5～ 2500 | ||||||||||||||||
| 500.5～ 1050 | 500.5～550 | |||||||||||||||
| 1050.5～ 1550 | ||||||||||||||||
| 1550.5～ 2500 | ||||||||||||||||
| 550.5～ 1000 | 550.5～600 | |||||||||||||||
| 1000.5～ 1550 | ||||||||||||||||
| 1550.5～ 2500 | ||||||||||||||||
| 600.5～ 900 | 600.5～650 | |||||||||||||||
| 900.5～ 1700 | ||||||||||||||||
| 1700.5～ 2500 | ||||||||||||||||
| 650.5～ 900 | 650.5～700 | |||||||||||||||
| 900.5～ 1100 | ||||||||||||||||
| 1100.5～ 2150 | ||||||||||||||||
| 2150.5～ 2500 | ||||||||||||||||
| 700.5～ 850 | 700.5～750 | |||||||||||||||
| 850.5～ 1100 | ||||||||||||||||
| 1100.5～ 1700 | ||||||||||||||||
| 1700.5～ 2500 | ||||||||||||||||
| 750.5～ 1050 | 750.5～800 | |||||||||||||||
| 1050.5～ 1700 | ||||||||||||||||
| 1700.5～ 2500 | ||||||||||||||||
| 800.5～ 1200 | 800.5～850 | |||||||||||||||
| 1200.5～ 1950 | ||||||||||||||||
| 1950.5～ 2500 | ||||||||||||||||
| 850.5～ 1650 | 850.5～900 | |||||||||||||||
| 1650.5～ 2500 | ||||||||||||||||
| 900.5～ 1650 | 900.5～950 | |||||||||||||||
| 1650.5～ 2500 | ||||||||||||||||
| 950.5～ 1650 | 950.5～1000 | |||||||||||||||
| 1650.5～ 2500 |
概要・仕様
仕様・概要
■ 精度基準| ●T寸公差 | 4・5・6 | 8・10・12 | 15 | 20 | 25・30・35・40・45・50 | ||||
| ±0.04 | ±0.05 | ±0.08 | ±0.10 | ±0.15 | |||||
| ●平面(坦)度 | 1000mmに対し0.4以下 | ||||||||
| ●基準面直角度 | 100mmに対し0.015以下 | ||||||||
| ●全周面取り | C0.3以下 | ||||||||
