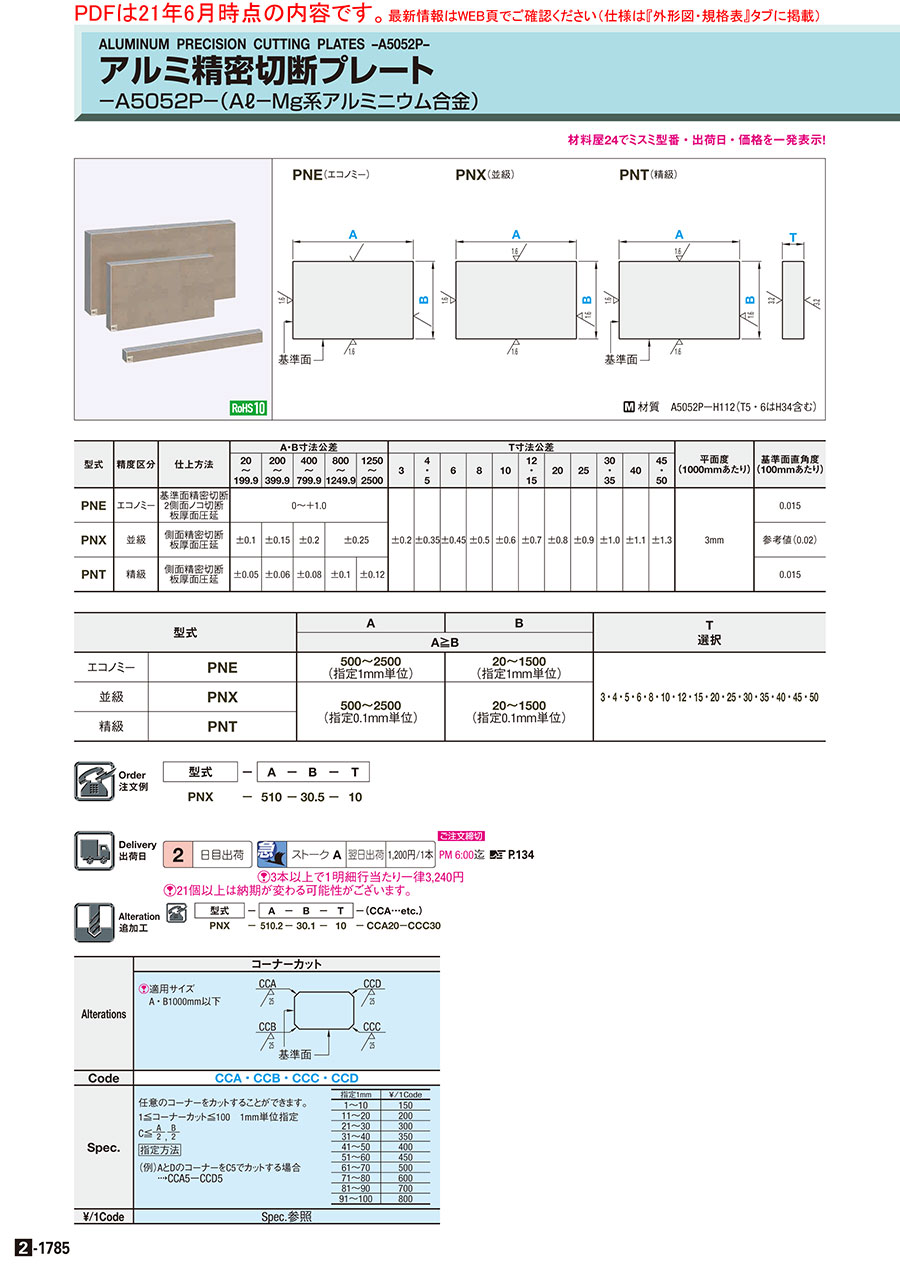

アルミ精密切断 Ａ５０５２Ｐ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目
側面を0.1mm指定単位で精密切断。長さ500mm～※長さ500mm以内はﾌﾘｰﾌﾟﾚｰﾄ4面ﾌﾗｲｽ...
詳細を確認- 材料不足のため、注文停止中です。ご迷惑をおかけし大変ありません。注文再開は2027年1月ごろを予定しております。
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
PNE（エコノミー）
PNX（並級）
PNT（精級）
[ M ] 材質 A5052P-H112（T3はH32またはH34）
規格表
| 型式 | − | A | − | B | − | T |
| PNX | − | 510 | − | 30.5 | − | 10 |
| 型式 | 精度区分 | 仕上方法 | A・B寸法公差 | T寸法公差 | 平面度 (1000mmあたり) | 基準面直角度 (100mmあたり) | ||||||||||||||
| 20 ～199.9 | 200 ～ 399.9 | 400 ～ 799.9 | 800 ～ 1249.9 | 1250 ～ 2500 | 3 | 4 ・ 5 | 6 | 8 | 10 | 12 ・ 15 | 20 | 25 | 30 ・ 35 | 40 | 45 ・ 50 | |||||
| PNE | エコノミー | 基準面精密切断 2側面ノコ切断 板厚面圧延 | 0～＋1.0 | ±0.2 | ±0.35 | ±0.45 | ±0.5 | ±0.6 | ±0.7 | ±0.8 | ±0.9 | ±1.0 | ±1.1 | ±1.3 | 3mm | 0.015 | ||||
| PNX | 並級 | 側面精密切断 板厚面圧延 | ±0.1 | ±0.15 | ±0.2 | ±0.25 | 参考値(0.02) | |||||||||||||
| PNT | 精級 | 側面精密切断 板厚面圧延 | ±0.05 | ±0.06 | ±0.08 | ±0.1 | ±0.12 | 0.015 | ||||||||||||
| 型式 | A | B | T 選択 | |
| A≧B | ||||
| エコノミー | PNE | 500～2500 (指定1ｍｍ単位) | 20～1500 (指定1ｍｍ単位) | 3・4・5・6・8・10・12・15・20・25・30・35・40・45・50 |
| 並級 | PNX | 500～2500 (指定0.1ｍｍ単位) | 20～1500 (指定0.1ｍｍ単位) | |
| 精級 | PNT | |||
追加工
| 型式 | − | A | − | B | − | T | − | (CCA…etc.) |
| PNX | − | 510.2 | − | 30.1 | − | 10 | − | CCA20−CCC30 |
| Alterations | コーナーカット | |||||||||||||||||||||||||||||
| [ ! ]適用サイズ A・B1000mm以下 |  | |||||||||||||||||||||||||||||
| Code | CCA・CCB・CCC・CCD | |||||||||||||||||||||||||||||
| Spec. | 任意のコーナーをカットすることができます。 1≦コーナーカット≦100 1mm単位指定
（例）AとDのコーナーをC5でカットする場合 →CCA5－CCD5 |
| ||||||||||||||||||||||||||||
| ¥/1Code | Spec.参照 | |||||||||||||||||||||||||||||
関連リンク
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
詳細情報
基本情報
側面を0.1mm指定単位で精密切断。長さ500mm～※長さ500mm以内はﾌﾘｰﾌﾟﾚｰﾄ4面ﾌﾗｲｽ品をご検討下さい。
ご注意
- 材料不足のため、注文停止中です。ご迷惑をおかけし大変ありません。注文再開は2027年1月ごろを予定しております。
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
[ ! ]金額はWOSにてご確認ください。
| 型式 | PNE (仕上係数) | PNT (仕上係数) | A | T B | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| PNE (表価格×係数) PNX (表価格) PNT (表価格×係数) | 0.83 | 1.17 | 500～700 | 20～30 | |||||||||||||||
| 700.1～1000 | |||||||||||||||||||
| 1000.1～1450 | |||||||||||||||||||
| 1450.1～1600 | |||||||||||||||||||
| 1600.1～2000 | |||||||||||||||||||
| 2000.1～2500 | |||||||||||||||||||
| 0.84 | 1.16 | 500～700 | 30.1～50 | ||||||||||||||||
| 700.1～1000 | |||||||||||||||||||
| 1000.1～1450 | |||||||||||||||||||
| 1450.1～1600 | |||||||||||||||||||
| 1600.1～2000 | |||||||||||||||||||
| 2000.1～2500 | |||||||||||||||||||
| 500～950 | 50.1～100 | ||||||||||||||||||
| 950.1～1250 | |||||||||||||||||||
| 1250.1～1500 | |||||||||||||||||||
| 1500.1～2150 | |||||||||||||||||||
| 2150.1～2500 | |||||||||||||||||||
| 0.85 | 1.15 | 500～900 | 100.1～150 | ||||||||||||||||
| 900.1～1400 | |||||||||||||||||||
| 1400.1～2150 | |||||||||||||||||||
| 2150.1～2500 | |||||||||||||||||||
| 500～850 | 150.1～200 | ||||||||||||||||||
| 850.1～1350 | |||||||||||||||||||
| 1350.1～2500 | |||||||||||||||||||
| 0.86 | 1.14 | 500～800 | 200.1～250 | − | − | − | − | − | − | − | − | − | − | − | − | − | − | − | |
| 800.1～1300 | |||||||||||||||||||
| 1300.1～2500 | |||||||||||||||||||
| 500～750 | 250.1～300 | − | − | − | − | − | − | − | − | − | − | − | − | − | − | − | |||
| 750.1～1300 | |||||||||||||||||||
| 1300.1～2500 | |||||||||||||||||||
| 0.87 | 1.13 | 500～700 | 300.1～350 | ||||||||||||||||
| 700.1～1250 | |||||||||||||||||||
| 1250.1～2500 | |||||||||||||||||||
| 500～650 | 350.1～400 | ||||||||||||||||||
| 650.1～1200 | |||||||||||||||||||
| 1200.1～2500 | |||||||||||||||||||
| 0.88 | 1.12 | 500～600 | 400.1～450 | ||||||||||||||||
| 600.1～1100 | |||||||||||||||||||
| 1100.1～2500 | |||||||||||||||||||
| 500～550 | 450.1～500 | ||||||||||||||||||
| 550.1～1100 | |||||||||||||||||||
| 1100.1～2500 | |||||||||||||||||||
| 0.89 | 1.1 | 500.1～1050 | 500.1～550 | ||||||||||||||||
| 1050.1～1550 | |||||||||||||||||||
| 1550.1～2500 | |||||||||||||||||||
| 550.1～1000 | 550.1～600 | ||||||||||||||||||
| 1000.1～1550 | |||||||||||||||||||
| 1550.1～2500 | |||||||||||||||||||
| 0.9 | 1.09 | 600.1～900 | 600.1～650 | ||||||||||||||||
| 900.1～1700 | |||||||||||||||||||
| 1700.1～2500 | |||||||||||||||||||
| 650.1～900 | 650.1～700 | ||||||||||||||||||
| 900.1～1100 | |||||||||||||||||||
| 1100.1～2150 | |||||||||||||||||||
| 2150.1～2500 | |||||||||||||||||||
| 0.91 | 1.08 | 700.1～850 | 700.1～750 | ||||||||||||||||
| 850.1～1100 | |||||||||||||||||||
| 1100.1～1700 | |||||||||||||||||||
| 1700.1～2500 | |||||||||||||||||||
| 750.1～1050 | 750.1～800 | ||||||||||||||||||
| 1050.1～1700 | |||||||||||||||||||
| 1700.1～2500 | |||||||||||||||||||
| 0.92 | 1.07 | 800.1～1200 | 800.1～850 | ||||||||||||||||
| 1200.1～1950 | |||||||||||||||||||
| 1950.1～2500 | |||||||||||||||||||
| 850.1～1650 | 850.1～900 | ||||||||||||||||||
| 1650.1～2500 | |||||||||||||||||||
| 0.93 | 1.06 | 900.1～1650 | 900.1～950 | ||||||||||||||||
| 1650.1～2500 | |||||||||||||||||||
| 950.1～1650 | 950.1～1000 | ||||||||||||||||||
| 1650.1～2500 | |||||||||||||||||||
| 0.94 | 1.05 | 1000.1～1650 | 1000.1～1050 | ||||||||||||||||
| 1650.1～2500 | |||||||||||||||||||
| 1050.1～1650 | 1050.1～1100 | ||||||||||||||||||
| 1650.1～2500 | |||||||||||||||||||
| 0.95 | 1.04 | 1100.1～1650 | 1100.1～1150 | ||||||||||||||||
| 1650.1～2500 | |||||||||||||||||||
| 1150.1～1650 | 1150.1～1200 | ||||||||||||||||||
| 1650.1～2500 | |||||||||||||||||||
| 0.96 | 1.03 | 1200.1～1750 | 1200.1～1250 | ||||||||||||||||
| 1750.1～2500 | |||||||||||||||||||
| 1250.1～1800 | 1250.1～1300 | ||||||||||||||||||
| 1800.1～2500 | |||||||||||||||||||
| 0.97 | 1.02 | 1300.1～2000 | 1300.1～1350 | ||||||||||||||||
| 2000.1～2500 | |||||||||||||||||||
| 1350.1～2000 | 1350.1～1400 | ||||||||||||||||||
| 2000.1～2500 | |||||||||||||||||||
| 0.98 | 1.01 | 1400.1～2000 | 1400.1～1450 | ||||||||||||||||
| 2000.1～2500 | |||||||||||||||||||
| 1450.1～2000 | 1450.1～1500 | ||||||||||||||||||
| 2000.1～2500 |
