ＳＵＳ３０４フリープレート
- chemSHERPA対応品あり
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目～15日目一部当日出荷可能
小物・細長・大物サイズまで寸法・公差・仕上方法をフリーに選定！
未確定：候補が97型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

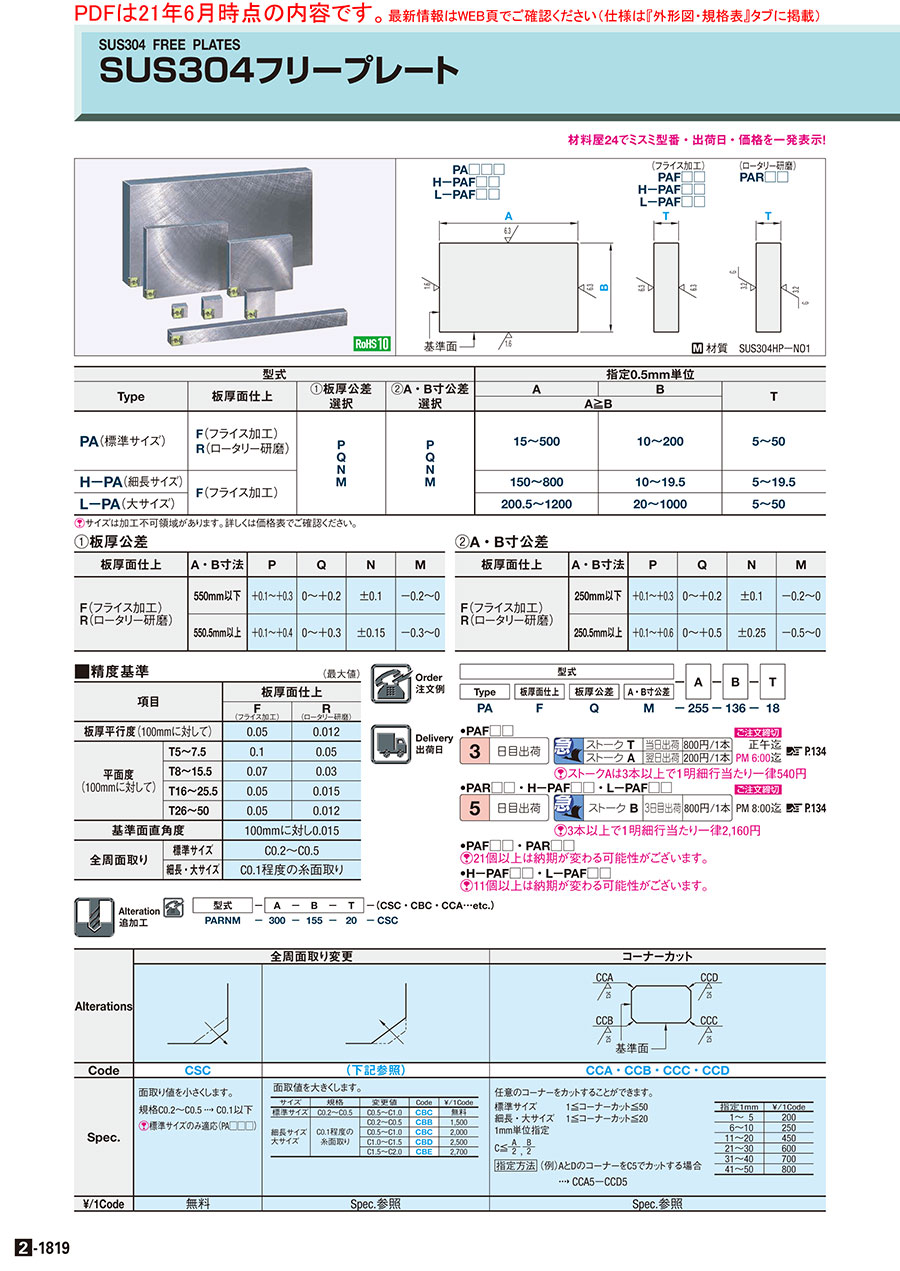

外形図・規格表
外形図
[ ! ]Ａ≧Ｂとなるようにご選定ください。
（フライス加工）
（上下面ロータリー研磨）
PA□□□（標準サイズ）
PAF□□（標準サイズ）
PAR□□（標準サイズ）
H-PAF□□（細長サイズ）
H-PAF□□（細長サイズ）
L-PAF□□（大サイズ）
L-PAF□□（大サイズ）
[ M ]材質 SUS304HP−NO1（熱間圧延後、熱処理、酸洗または、これに準ずる処理を施したもの）
規格表
| 型式 | − | Ａ | − | Ｂ | − | Ｔ | |||||||
| Type | 板厚面仕上 | 板厚公差 | A・B寸公差 | ||||||||||
| PA | F | Q | M | − | 255 | − | 220 | − | 18 | （標準サイズ） | |||
| L-PA | F | Q | M | − | 800 | − | 600 | − | 30 | （L-大サイズ） | |||
| H-PA | F | N | P | − | 700 | − | 18 | − | 5 | （H-細長サイズ） | |||
| 型式 | 指定0.5mm単位 | |||||
| Type | 板厚面仕上 | ①板厚公差 選択 | ②A・B寸公差 選択 | A | B | T |
| A≧B | ||||||
| PA(標準サイズ) | F(フライス加工) R(ロータリー研磨) | P Q N M | P Q N M | 15〜500 | 10〜200 | 5〜 50 |
| H−PA(細長サイズ) | F(フライス加工) | 150〜800 | 10〜19.5 | 5〜 19.5 | ||
| L−PA(大サイズ) | 200.5〜1200 | 20〜1000 | 5〜 50 | |||
①板厚公差
| 板厚面仕上 | A・B寸法 | P | Q | N | M |
| Ｆ(フライス加工) Ｒ(ロータリー研磨) | 550mm以下 | ＋0.1〜＋0.3 | 0〜＋0.2 | ±0.1 | −0.2〜0 |
| 550.5mm以上 | ＋0.1〜＋0.4 | 0〜＋0.3 | ±0.15 | −0.3〜0 |
②A・B寸公差
| 板厚面仕上 | A・B寸法 | P | Q | N | M |
| Ｆ(フライス加工) Ｒ(ロータリー研磨) | 250mm以下 | ＋0.1〜＋0.3 | 0〜＋0.2 | ±0.1 | −0.2〜0 |
| 250.5mm以上 | ＋0.1〜＋0.6 | 0〜＋0.5 | ±0.25 | −0.5〜0 |
■精度基準 （最大値）
| 項目 | 板厚面仕上 | ||
| F (フライス加工) | R (ロータリー研磨) | ||
| 板厚平行度(100mmに対して) | 0.05 | 0.012 | |
| 平面度 (100mmに対して) | T5〜7.5 | 0.1 | 0.05 |
| T8〜15.5 | 0.07 | 0.03 | |
| T16〜25.5 | 0.05 | 0.015 | |
| T26〜50 | 0.05 | 0.012 | |
| 基準面直角度 | 100mmに対し0.015 | ||
| 全周面取り | 標準サイズ | C0.2〜C0.5 | |
| 細長・大サイズ | C0.1程度の糸面取り | ||
追加工
| 型式 | − | A | − | B | − | T | − | 追加工 | ||||||
| PARNM | − | 300 | − | 155 | − | 20 | − | CSC | ||||||
| PAFPP | − | 300 | − | 200 | − | 25 | − | CCA5 | − | CCB5 | − | CCC5 | − | CCD5 |
| Alterations | 全周面取り変更 | コーナーカット | |||||||||||||||||||||||||||||||||||||||||||||
 |  |  | |||||||||||||||||||||||||||||||||||||||||||||
| Code | CSC | （下記参照） | CCA・CCB・CCC・CCD | ||||||||||||||||||||||||||||||||||||||||||||
| Spec. | 面取り値を小さくします。 規格C0.2～C0.5 →C0.1以下 [ ! ]標準サイズのみ適応（PA□□□） | 面取値を大きくします。
| 任意のコーナーをカットすることができます。 標準サイズ 1≦コーナーカット≦50 細長・大サイズ 1≦コーナーカット≦20 1mm単位指定
（例）AとDのコーナーをC5でカットする場合 →CCA5－CCD5 |
| |||||||||||||||||||||||||||||||||||||||||||
| ¥/1Code | 無料 | Spec.参照 | Spec.参照 | ||||||||||||||||||||||||||||||||||||||||||||
技術情報
金属プレート 仕上げ方法
| 加工分類 | 仕上記号 | 加工内容 |
| 切断 | 切断 | バンドソーによる素材切断品。 アルミは丸鋸切断となります。 |
| 精密切断 | 精密切断機による素材切断品。 切断面の面粗さはフライス相当です。 | |
| フライス | 上下面フライス (2F 側面未仕上) | 上下面フライス仕上品。 側面は切断面、もしくは素材肌となります。 |
| 側面フライス (4F 上下面未仕上) | 側面フライス仕上品。 上下面は素材肌となります。 | |
| 6F相当品 | 上下面と幅をフライスし、長さを精密切断した仕上品。 直角度を除き、6F相当の精度となります。 | |
| 6面フライス (6F) | 6面フライス仕上品 | |
| フライス面 自由選択 | 上記フライス仕上規格以外の フライス面指定ができます。 | |
| ロータリー研磨 | 上下面ロータリー研磨 (2RG 側面未仕上) | 上下面ロータリー研磨加工品。 側面は切断面、もしくは素材肌となります。 |
| 上下面ロータリー研磨 (4F2RG 側面フライス) | 上下面をロータリー研磨品。 側面はフライス仕上となります。 | |
| サーフェイス研磨 | 側面サーフェス研磨 (4G 上下面未仕上) | 側面サーフェイス研磨品。 上下面は素材肌となります。 |
| 上下面サーフェス研磨 (4F2G 側面フライス) | 上下面サーフェイス研磨品。 側面はフライス仕上となります。 | |
| 6面サーフェス研磨 (6G) | 6面サーフェイス研磨品 |
関連リンク
■SUS304 商品一覧
| 商品名 | 形状・仕上げ | 穴加工 | 寸法指定 | 特長 |
| ＳＵＳ３０４フリープレート | 仕上げプレート | - | 寸法フリー | - |
| SUS304 フリープレート（WEB掲載品） | 仕上げプレート | 有 | 寸法フリー | - |
| ＳＵＳ３０４プレート | 仕上げプレート | - | 長さ寸法フリー | - |
| SUS304焼鈍材 フリープレート(WEB掲載品） | 仕上げプレート | 有 | 寸法フリー | 焼鈍 |
| SUS303・SUS304焼鈍材フリープレート | 仕上げプレート | - | 寸法フリー | 焼鈍 |
| SUS303 SUS304 切り板（WEB掲載品） | 切り板プレート | - | 寸法フリー | - |
| SUS304 縞鋼板 シャーリング切断(WEB掲載品） | 薄板プレート | - | 寸法フリー | 縞鋼板 |
| SUS304 No.1材/ No.1材片面研磨 シャーリング切断薄板(WEB掲載品） | 薄板プレート | - | 寸法フリー | No.1材 |
| SUS304 2B材/2B材片面研磨 シャーリング切断薄板（WEB掲載品） | 薄板プレート | - | 寸法フリー | 2B材 |
| SUS304 フラットバー（C) 平角棒・四角棒(WEB掲載品） | フラットバー | - | 寸法フリー | - |
| SUS304 フラットバー（H) 平角棒・四角棒(WEB掲載品） | フラットバー | - | 寸法フリー | - |
| フラットバー ミガキ平鋼切断品 | フラットバー | - | 寸法フリー | ミガキ |
| 金属ブロック 標準タイプ | ブロック | - | 寸法フリー | 全面直角度保証 |
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 15日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
詳細情報
基本情報
小物・細長・大物サイズまで寸法・公差・仕上方法をフリーに選定！
ご注意
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 価格表に「 ー 」が付いているサイズはお取扱いがございません｡
納期・価格
価格表
[ ! ]価格表に「－」の表記は加工不可領域でお取り扱いがございません。
[ ! ]金額は商品ページ「価格を確認」ボタンにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額は商品ページ「価格を確認」ボタンにてご確認ください。
| 型式 | A | B T | 5 | 5.5〜6 | 6.5〜8 | 8.5〜10 | 10.5〜12 | 12.5〜15 | 15.5〜20 | 20.5〜25 | 25.5〜30 | 30.5〜35 | 35.5〜40 | 40.5〜45 | 45.5〜50 |
| PAF□□ (6面フライス) 細長サイズ大サイズは こちら に掲載しています。 | 15 〜 50 | 10 〜19.5 | |||||||||||||
| 50.5〜 100 | |||||||||||||||
| 100.5〜 150 | |||||||||||||||
| 20.5〜 50 | 20〜25 | ||||||||||||||
| 50.5〜 75 | |||||||||||||||
| 75.5〜 100 | |||||||||||||||
| 100.5〜 250 | |||||||||||||||
| 250.5〜 350 | |||||||||||||||
| 25.5〜 50 | 25.5〜40 | ||||||||||||||
| 50.5〜 75 | |||||||||||||||
| 75.5〜 100 | |||||||||||||||
| 100.5〜 200 | |||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 40.5〜 50 | 40.5〜60 | ||||||||||||||
| 50.5〜 75 | |||||||||||||||
| 75.5〜 100 | |||||||||||||||
| 100.5〜 200 | |||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 60.5〜 75 | 60.5〜80 | ||||||||||||||
| 75.5〜 100 | |||||||||||||||
| 100.5〜 200 | |||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 80.5〜 100 | 80.5〜100 | ||||||||||||||
| 100.5〜 200 | |||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 100.5〜 125 | 100.5〜125 | ||||||||||||||
| 125.5〜 200 | |||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 125.5〜 200 | 125.5〜150 | ||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 150.5〜 200 | 150.5〜160 | ||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 160.5〜 200 | 160.5〜200 | ||||||||||||||
| 200.5〜 500 | − | − | − |
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | B T | 5 | 5.5〜6 | 6.5〜8 | 8.5〜10 | 10.5〜12 | 12.5〜15 | 15.5〜20 | 20.5〜25 | 25.5〜30 | 30.5〜35 | 35.5〜40 | 40.5〜45 | 45.5〜50 |
| PAR□□ (側面フライス 板厚面ロータリー研磨) | 15 〜 50 | 10〜19.5 | − | − | |||||||||||
| 50.5〜 100 | − | − | |||||||||||||
| 100.5〜 150 | − | − | |||||||||||||
| 20.5〜 50 | 20〜25 | − | − | ||||||||||||
| 50.5〜 75 | − | − | |||||||||||||
| 75.5〜 100 | − | − | |||||||||||||
| 100.5〜 250 | − | − | |||||||||||||
| 250.5〜 350 | − | − | |||||||||||||
| 25.5〜 50 | 25.5〜40 | − | − | ||||||||||||
| 50.5〜 75 | − | − | |||||||||||||
| 75.5〜 100 | − | − | |||||||||||||
| 100.5〜 200 | − | − | |||||||||||||
| 200.5〜 500 | − | − | − | − | − | ||||||||||
| 40.5〜 50 | 40.5〜60 | ||||||||||||||
| 50.5〜 75 | |||||||||||||||
| 75.5〜 100 | |||||||||||||||
| 100.5〜 200 | |||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 60.5〜 75 | 60.5〜80 | ||||||||||||||
| 75.5〜 100 | |||||||||||||||
| 100.5〜 200 | |||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 80.5〜 100 | 80.5〜100 | ||||||||||||||
| 100.5〜 200 | |||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 100.5〜 125 | 100.5〜125 | ||||||||||||||
| 125.5〜 200 | |||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 125.5〜 200 | 125.5〜150 | ||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 150.5〜 200 | 150.5〜160 | ||||||||||||||
| 200.5〜 500 | − | − | − | ||||||||||||
| 160.5〜 200 | 160.5〜200 | ||||||||||||||
| 200.5〜 500 | − | − | − |
■細長サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5〜5.5 | 6〜7.5 | 8〜9.5 | 10〜14.5 | 15〜19.5 |
| H−PAF□□ (6面フライス) | 150 〜 200 | 10〜15 | − | ||||
| 200.5〜 250 | − | ||||||
| 250.5〜 300 | − | ||||||
| 300.5〜 350 | − | ||||||
| 350.5〜 400 | − | ||||||
| 400.5〜 450 | − | ||||||
| 450.5〜 500 | − | ||||||
| 500.5〜 600 | − | ||||||
| 600.5〜 700 | − | ||||||
| 700.5〜 800 | − | ||||||
| 150.5〜 200 | 15.5〜19.5 | ||||||
| 200.5〜 300 | |||||||
| 300.5〜 350 | |||||||
| 350.5〜 400 | |||||||
| 400.5〜 450 | |||||||
| 450.5〜 500 | |||||||
| 500.5〜 600 | |||||||
| 600.5〜 700 | |||||||
| 700.5〜 800 |
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5〜5.5 | 6〜7.5 | 8〜9.5 | 10〜14.5 | 15〜17.5 | 18〜19.5 | 20〜21.5 | 22〜24.5 | 25〜29.5 | 30〜34.5 | 35〜39.5 | 40〜50 |
| L−PAF□□ (6面フライス) | 300 〜 350 | 20〜25 | − | − | − | − | ||||||||
| 350.5〜 400 | − | − | − | − | ||||||||||
| 400.5〜 450 | − | − | − | − | ||||||||||
| 450.5〜 500 | − | − | − | − | ||||||||||
| 500.5〜 600 | − | − | − | − | ||||||||||
| 600.5〜 700 | − | − | − | − | ||||||||||
| 700.5〜 800 | − | − | − | − | ||||||||||
| 500.5〜 600 | 25.5〜40 | − | − | |||||||||||
| 600.5〜 700 | − | − | ||||||||||||
| 700.5〜 800 | − | − | ||||||||||||
| 500.5〜 600 | 40.5〜50 | |||||||||||||
| 600.5〜 700 | ||||||||||||||
| 700.5〜 800 | ||||||||||||||
| 500.5〜 600 | 50.5〜60 | |||||||||||||
| 600.5〜 700 | − | − | ||||||||||||
| 700.5〜 800 | − | − | ||||||||||||
| 800.5〜 900 | − | − | ||||||||||||
| 900.5〜 1000 | − | − | ||||||||||||
| 1000.5〜 1100 | − | − | − | |||||||||||
| 1100.5〜 1200 | − | − | − | |||||||||||
| 500.5〜 600 | 60.5〜80 | |||||||||||||
| 600.5〜 700 | − | − | ||||||||||||
| 700.5〜 800 | − | − | ||||||||||||
| 800.5〜 900 | − | − | ||||||||||||
| 900.5〜 1000 | − | − | ||||||||||||
| 1000.5〜 1100 | − | − | − | |||||||||||
| 1100.5〜 1200 | − | − | − | |||||||||||
| 500.5〜 600 | 80.5〜100 | |||||||||||||
| 600.5〜 700 | − | − | ||||||||||||
| 700.5〜 800 | − | − | ||||||||||||
| 800.5〜 900 | − | − | ||||||||||||
| 900.5〜 1000 | − | − | ||||||||||||
| 1000.5〜 1100 | − | − | − | |||||||||||
| 1100.5〜 1200 | − | − | − | |||||||||||
| 500.5〜 600 | 100.5〜146 | |||||||||||||
| 600.5〜 700 | − | − | ||||||||||||
| 700.5〜 800 | − | − | ||||||||||||
| 800.5〜 900 | − | − | ||||||||||||
| 900.5〜 1000 | − | − | ||||||||||||
| 1000.5〜 1100 | − | − | − | |||||||||||
| 1100.5〜 1200 | − | − | − |
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 6〜7.5 | 8〜9.5 | 10〜14.5 | 15〜17.5 | 18〜19.5 | 20〜21.5 | 22〜24.5 | 25〜29.5 | 30〜34.5 | 35〜39.5 | 40〜50 |
| L−PAF□□ (6面フライス) | 500.5〜 600 | 146.5〜200 | − | ||||||||||
| 600.5〜 700 | − | ||||||||||||
| 700.5〜 800 | − | ||||||||||||
| 800.5〜 900 | − | ||||||||||||
| 900.5〜1000 | − | ||||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 200.5〜 250 | 200.5〜250 | ||||||||||||
| 250.5〜 300 | |||||||||||||
| 300.5〜 350 | − | ||||||||||||
| 350.5〜 400 | − | ||||||||||||
| 400.5〜 450 | − | ||||||||||||
| 450.5〜 500 | − | ||||||||||||
| 500.5〜 600 | − | ||||||||||||
| 600.5〜 700 | − | ||||||||||||
| 700.5〜 800 | − | ||||||||||||
| 800.5〜 900 | − | ||||||||||||
| 900.5〜1000 | − | ||||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 250.5〜 300 | 250.5〜300 | ||||||||||||
| 300.5〜 350 | − | ||||||||||||
| 350.5〜 400 | − | ||||||||||||
| 400.5〜 450 | − | ||||||||||||
| 450.5〜 500 | − | ||||||||||||
| 500.5〜 600 | − | ||||||||||||
| 600.5〜 700 | − | ||||||||||||
| 700.5〜 800 | − | ||||||||||||
| 800.5〜 900 | − | ||||||||||||
| 900.5〜1000 | − | ||||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 300.5〜 350 | 300.5〜350 | − | |||||||||||
| 350.5〜 400 | − | ||||||||||||
| 400.5〜 450 | − | ||||||||||||
| 450.5〜 500 | − | ||||||||||||
| 500.5〜 600 | − | ||||||||||||
| 600.5〜 700 | − | ||||||||||||
| 700.5〜 800 | − | ||||||||||||
| 800.5〜 900 | − | ||||||||||||
| 900.5〜1000 | − | ||||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 350.5〜 400 | 350.5〜400 | − | − | ||||||||||
| 400.5〜 450 | − | − | |||||||||||
| 450.5〜 500 | − | − | |||||||||||
| 500.5〜 600 | − | − | |||||||||||
| 600.5〜 700 | − | − | |||||||||||
| 700.5〜 800 | − | − | |||||||||||
| 800.5〜 900 | − | − | |||||||||||
| 900.5〜1000 | − | − | |||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 400.5〜 450 | 400.5〜450 | − | − | ||||||||||
| 450.5〜 500 | − | − | |||||||||||
| 500.5〜 600 | − | − | |||||||||||
| 600.5〜 700 | − | − | |||||||||||
| 700.5〜 800 | − | − | |||||||||||
| 800.5〜 900 | − | − | |||||||||||
| 900.5〜1000 | − | − | |||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 450.5〜 500 | 450.5〜500 | − | − | ||||||||||
| 500.5〜 600 | − | − | |||||||||||
| 600.5〜 700 | − | − | |||||||||||
| 700.5〜 800 | − | − | |||||||||||
| 800.5〜 900 | − | − | |||||||||||
| 900.5〜1000 | − | − | |||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 500.5〜 600 | 500.5〜600 | − | − | ||||||||||
| 600.5〜 650 | − | − | |||||||||||
| 650.5〜 700 | − | − | |||||||||||
| 700.5〜 800 | − | − | |||||||||||
| 800.5〜 900 | − | − | |||||||||||
| 900.5〜1000 | − | − | |||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 600.5〜 700 | 600.5〜700 | − | − | ||||||||||
| 700.5〜 800 | − | − | |||||||||||
| 800.5〜 900 | − | − | |||||||||||
| 900.5〜1000 | − | − | |||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 700.5〜 800 | 700.5〜800 | − | − | ||||||||||
| 800.5〜 900 | − | − | |||||||||||
| 900.5〜1000 | − | − | |||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 800.5〜 900 | 800.5〜900 | − | − | ||||||||||
| 900.5〜1000 | − | − | |||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − | |||||||||||
| 900.5〜1000 | 900.5〜1000 | − | − | ||||||||||
| 1000.5〜1100 | − | − | |||||||||||
| 1100.5〜1200 | − | − |
概要・仕様
仕様・概要
6面フライス
6面フライス＋上下面ロータリー
6面フライス＋上下面ロータリー
商品担当おすすめ
ＳＵＳ３０４フリープレートのレビュー
部品製作の素材として
5
5.02021/07/27
寸法、直角度など精度良く作られており、とても助かりました。
次回も使用させていただきたいです。
2人が参考にしています。
社内設備
2
2.02016/12/12
5*100*8が数本ほしかったのですが、もう少し融通は利かないでしょうか。
2人が参考にしています。
治具プレート
4
4.02019/02/21
サイズも豊富に選べていつも助かっています。
精度をもう少し色々選べれば良いなと感じるときもありますが、
現状でも満足のい...もっと読む
1人が参考にしています。
加工部品の素材として
5
5.02018/10/03
短納期に対応するために、ミスミで購入しました。
当日出荷して下さり、助かりました。
材質に問題はありませんでした。精度も...もっと読む
1人が参考にしています。
製品の良否判定の検査治具として
5
5.02022/06/27
試作品の測定困難箇所（角穴）の
良否判断をノギス測定にて実施していました。
初回量産ロットにて、数量が多くて同様の検品で...もっと読む
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
金属プレート・ブロックカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
SS400フリープレート(WEB掲載品)
4.5通常出荷日:当日出荷可能1日目～
ミスミ
S50Cフリープレート（WEB掲載品）
4.6通常出荷日:当日出荷可能1日目～
ミスミ
A5052P フリープレート(WEB掲載品）
4.5通常出荷日:当日出荷可能1日目～ミスミ
ＳＳ４００フリープレート
4.5通常出荷日:当日出荷可能1日目～
ミスミ
金属ブロック 標準タイプ
4.5通常出荷日:3日目ミスミ
アルミフリープレート Ａ５０５２Ｐ
4.6通常出荷日:当日出荷可能1日目～
ミスミ
A5052P 切り板（WEB掲載品）
4.6通常出荷日:1日目～
ミスミ
ＳＳ４００ Ａ寸フリープレート（6面フライス相当品）
4.5通常出荷日:当日出荷可能1日目
ミスミ
SUS303 フリープレート（WEB掲載品）
4.7通常出荷日:当日出荷可能1日目～
