ミスミ

SUS303・SUS304焼鈍材フリープレート

カタログ| P.2-1765

通常単価(税別): -

税込単価: -

通常出荷日：3日目～5日目一部当日出荷可能

加工後の歪がSUS303、SUS304と比較して出にくく、加工量が多い場合に最適です。小物・細長・大物...

詳細を確認

総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。

よく一緒に見られています

ミスミ

ＳＵＳ３０３フリープレート

通常出荷日：1 日目～

よく一緒に見られています

ミスミ

ＳＵＳ３０４フリープレート

通常出荷日：3 日目～

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

PQ□□□
PE□□□

(フライス加工)
PQF□□
PEF□□

(ロータリー研磨)
PER□□

型式	[ M ]材質
PQ□□□	SUS303焼鈍材
PE□□□	SUS304焼鈍材

規格表

型式

−

Type

上下面仕上

板厚公差

A・B寸公差

−

255

−

155

−

型式				指定0.5mm単位
Type	上下面仕上	①板厚公差	②A・B寸公差	A	B	T
		選択	選択	A≧B
PQ	F(フライス加工)	N	N	15〜500	10〜200	6.5〜30
		Q	Q
PE	F(フライス加工)	N	N
	R(ロータリー研磨)	N	N
		Q	N

①板厚公差

上下面仕上	Q	N
F(フライス加工) R(ロータリー研磨)	0〜＋0.2	±0.1

②A・B寸公差

上下面仕上	A・B寸法	Q	N
F(フライス加工) R(ロータリー研磨)	250mm以下	0〜＋0.2	±0.1
F(フライス加工) R(ロータリー研磨)	250.5mm以上	0〜＋0.5	±0.25

■精度基準（最大値）

項目		上下面仕上
		F	R
板厚平行度(100mmに対して)		0.05	0.012
平面度 (100mmに対して)	T6.5〜7.5	0.1	0.05
	T8〜15.5	0.07	0.03
	T16〜25.5	0.05	0.015
	T26〜30	0.05	0.012
基準面直角度		100mmに対し0.015
全周面取り		C0.2〜C0.5

追加工

型式	-	A	-	B	-	T		-	(CSC・CBC・CCA…etc.)
PQFNM	-	300	-	155	-	20		-	CSC

Alterations

全周面取り変更

コーナーカット

Code

CSC

CBC

CCA・CCB・CCC・CCD

Spec.

面取り値を小さくします。

規格C0.2～C0.5
→C0.1以下

面取値を大きくします。

規格C0.2～C0.5
→C0.5～C1.0

任意のコーナーをカットすることができます。

1mm単位指定
　1≦コーナーカット≦50
C≦A2, B2
指定方法

(例)AとDのコーナーを
C5でカットする場合
→CCA5－CCD5

指定1mm	¥/1Code
1～ 5	200
6～ 10	250
11～ 20	450
21～ 30	600
31～ 40	700
41～ 50	800

¥/1Code

無料

Spec.参照

型番リスト

表示件数

型番

PEFNN-[15-500/0.5]-[10-200/0.5]-[6.5-30/0.5]

PERNN-[15-500/0.5]-[10-200/0.5]-[6.5-30/0.5]

PERQN-[15-500/0.5]-[10-200/0.5]-[6.5-30/0.5]

PQFNN-[15-500/0.5]-[10-200/0.5]-[6.5-30/0.5]

PQFQQ-[15-500/0.5]-[10-200/0.5]-[6.5-30/0.5]

仕上げ方法

材質

板厚　T

(mm)

長さ　A

(mm)

幅　B

(mm)

板厚：公差

幅：公差

(mｍ)

長さ：公差

AB寸法公差

材質証明書：材質

RoHS2（10物質）?

最小発注数量

6面フライス (6F)	[ステンレス] SUS304焼鈍材	6.5 ～ 30	15 ～ 500	10 ～ 200	±0.1	±0.25	±0.25	250mm以下の時は±0.1になります	SUS304	対応	1個
上下面ロータリー研磨 (4F2RG)	[ステンレス] SUS304焼鈍材	6.5 ～ 30	15 ～ 500	10 ～ 200	±0.1	±0.25	±0.25	250mm以下の時は±0.1になります	SUS304	対応	1個
上下面ロータリー研磨 (4F2RG)	[ステンレス] SUS304焼鈍材	6.5 ～ 30	15 ～ 500	10 ～ 200	0～+0.2	±0.25	±0.25	250mm以下の時は±0.1になります	SUS304	対応	1個
6面フライス (6F)	[ステンレス] SUS303焼鈍材	6.5 ～ 30	15 ～ 500	10 ～ 200	±0.1	±0.25	±0.25	250mm以下の時は±0.1になります	SUS303	対応	1個
6面フライス (6F)	[ステンレス] SUS303焼鈍材	6.5 ～ 30	15 ～ 500	10 ～ 200	0～+0.2	0～+0.5	0～+0.5	250mm以下の時は+0～+0.2になります	SUS303	対応	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目

基本情報

加工後の歪がSUS303、SUS304と比較して出にくく、加工量が多い場合に最適です。小物・細長・大物サイズまで寸法・公差・仕上方法をフリーに選定！

ご注意

総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。

技術情報

納期・価格

価格表

[ ! ]金額はWOSにてご確認ください。

型式	A	T	6.5〜8	8.5〜10	10.5〜12	12.5〜15	15.5〜20	20.5〜25	25.5〜30
型式	A	B	6.5〜8	8.5〜10	10.5〜12	12.5〜15	15.5〜20	20.5〜25	25.5〜30
PQF□□	15 〜 50	10〜19.5						−	−
	50.5〜100							−	−
	100.5〜150							−	−
	20 〜 50	20〜25
	50.5〜 75
	75.5〜100
	100.5〜200
	25.5〜 50	25.5〜40
	50.5〜 75
	75.5〜100
	100.5〜200
	200.5〜500		−
	40.5〜 50	40.5〜60
	50.5〜 75
	75.5〜100
	100.5〜200
	200.5〜500		−
	60.5〜 75	60.5〜80
	75.5〜100
	100.5〜200
	200.5〜500		−
	80.5〜100	80.5〜100
	100.5〜200
	200.5〜500		−
	100.5〜125	100.5〜125
	125.5〜200
	200.5〜500		−
	125.5〜200	125.5〜150
	200.5〜500	125.5〜150	−
	150.5〜200	150.5〜160
	200.5〜500	150.5〜160	−
	160.5〜200	160.5〜200
	200.5〜500	160.5〜200	−

[ ! ]金額はWOSにてご確認ください。

型式	A	T	6.5〜8	8.5〜10	10.5〜12	12.5〜15	15.5〜20	20.5〜25	25.5〜30
型式	A	B	6.5〜8	8.5〜10	10.5〜12	12.5〜15	15.5〜20	20.5〜25	25.5〜30
PEF□□	15 〜 50	10〜19.5
	50.5〜100
	100.5〜150
	20 〜 50	20〜25
	50.5〜 75
	75.5〜100
	100.5〜200
	25.5〜 50	25.5〜40
	50.5〜 75
	75.5〜100
	100.5〜200
	200.5〜500		−
	40.5〜 50	40.5〜60
	50.5〜 75
	75.5〜100
	100.5〜200
	200.5〜500		−
	60.5〜 75	60.5〜80
	75.5〜100
	100.5〜200
	200.5〜500		−
	80.5〜100	80.5〜100
	100.5〜200
	200.5〜500		−
	100.5〜125	100.5〜125
	125.5〜200
	200.5〜500		−
	125.5〜200	125.5〜150
	200.5〜500	125.5〜150	−
	150.5〜200	150.5〜160
	200.5〜500	150.5〜160	−
	160.5〜200	160.5〜200
	200.5〜500	160.5〜200	−

[ ! ]金額はWOSにてご確認ください。

型式	A	T	6.5〜8	8.5〜10	10.5〜12	12.5〜15	15.5〜20	20.5〜25	25.5〜30
型式	A	B	6.5〜8	8.5〜10	10.5〜12	12.5〜15	15.5〜20	20.5〜25	25.5〜30
PER□□	15 〜 50	10〜19.5						−	−
	50.5〜100							−	−
	100.5〜150							−	−
	20 〜 50	20〜25
	50.5〜 75
	75.5〜100
	100.5〜200
	25.5〜 50	25.5〜40
	50.5〜 75
	75.5〜100
	100.5〜200
	200.5〜500		−
	40.5〜 50	40.5〜60
	50.5〜 75
	75.5〜100
	100.5〜200
	200.5〜500		−
	60.5〜 75	60.5〜80
	75.5〜100
	100.5〜200
	200.5〜500
	80.5〜100	80.5〜100
	100.5〜200
	200.5〜500		−
	100.5〜125	100.5〜125
	125.5〜200
	200.5〜500
	125.5〜200	125.5〜150
	200.5〜500	125.5〜150	−
	150.5〜200	150.5〜160
	200.5〜500	150.5〜160	−
	160.5〜200	160.5〜200
	200.5〜500	160.5〜200	−

[ ! ]21個以上は納期が変わる可能性がございます。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●PQF□□・PEF□□

日目出荷

				ご注文締切
急	ストークT	当日出荷	800円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律540円

●PER□□

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、コチラをご覧ください。

概要・仕様

仕様・概要

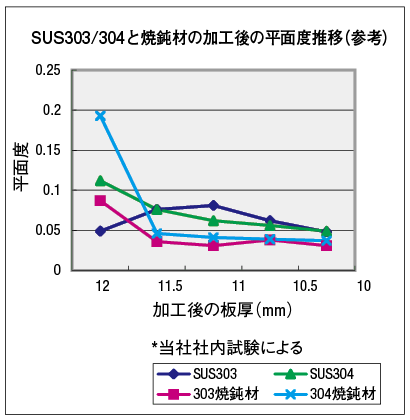

■上下面フライス機による平面度のばらつき比較

【試験方法】上記４材質（155×155×12mm）に1パス0.5mmずつフライス加工を行い、平面度を測定（3次元測定器）。
上記より通常のSUS303/304に比べ、焼鈍材品の方が加工後の平面度ばらつきが安定していることがわかります。
