キャスタ 重荷重用 CJH□ CKＨ□
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

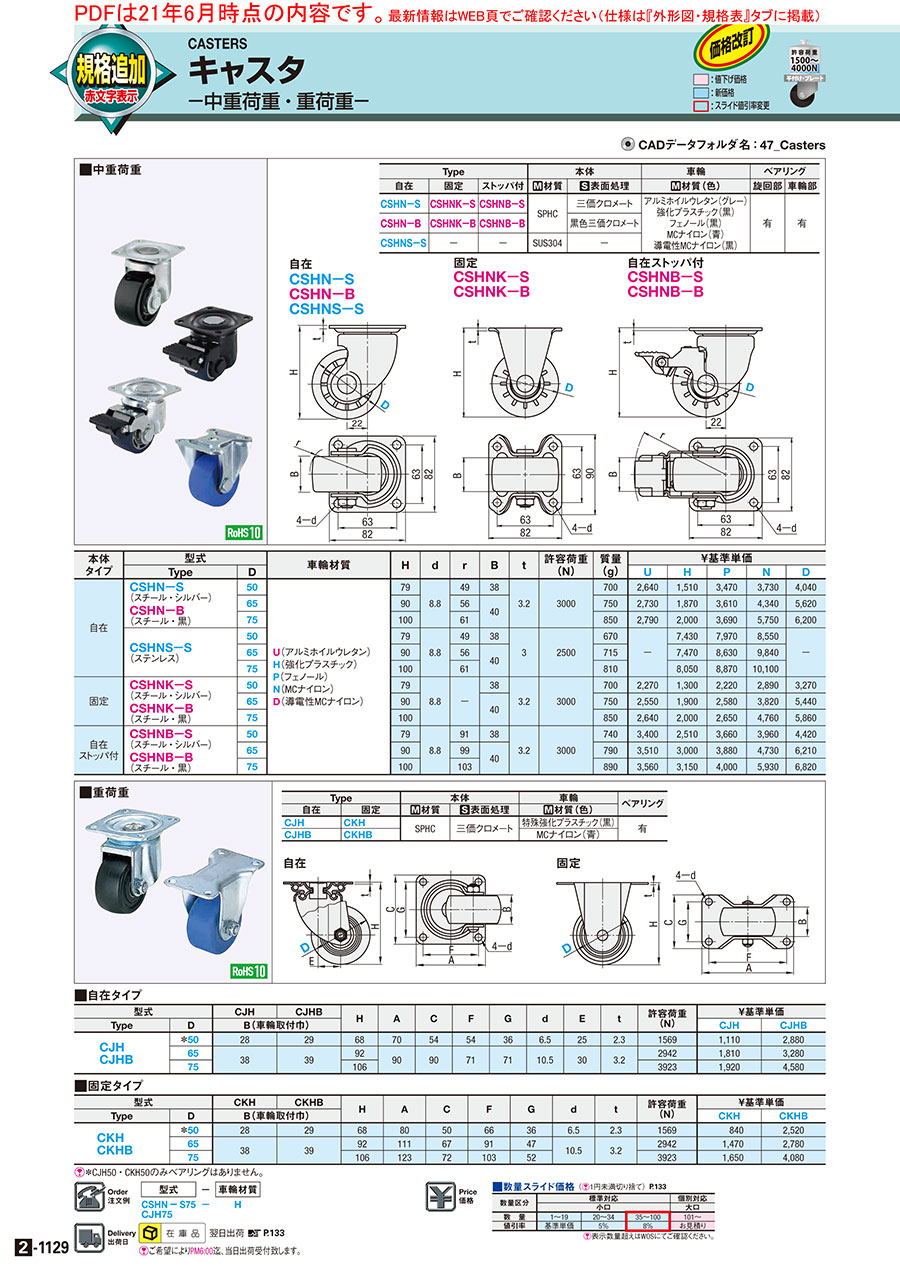

外形図・規格表
自在
固定
X視
X視
| Type | 本体 | 車輪 | ベアリング | ||
| 自在 | 固定 | [ M ]材質 | [ S ]表面処理 | [ M ]材質(色) | |
| CJH | CKH | SPHC | 三価クロメ−ト | 特殊強化プラスチック(黒) | 有 |
| CJHB | CKHB | MCナイロン(青) | |||
規格表
| 型式 |
| CJH75 |
■自在
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■固定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]＊CJH50・CKH50のみベアリングはありません。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | H | A | C | F | G | d | E | t | 許容荷重 （daN） | ￥基準単価 | |||
| Type | D | CJH | CJHB | CJH | CJHB | |||||||||
| CJH CJHB | ＊50 | 28 | 29 | 68 | 70 | 54 | 54 | 36 | 6.5 | 25 | 2.3 | 156.9 | 1,166 | 3,024 |
| 65 | 38 | 39 | 92 | 90 | 90 | 71 | 71 | 10.5 | 30 | 3.2 | 294.2 | 1,901 | 3,444 | |
| 75 | 106 | 392.3 | 2,016 | 4,809 | ||||||||||
■固定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | H | A | C | F | G | d | t | 許容荷重 （daN） | ￥基準単価 | |||
| Type | D | CKH | CKHB | CKH | CKHB | ||||||||
| CKH CKHB | ＊50 | 28 | 29 | 68 | 80 | 50 | 66 | 36 | 6.5 | 2.3 | 156.9 | 882 | 2,646 |
| 65 | 38 | 39 | 92 | 111 | 67 | 91 | 47 | 10.5 | 3.2 | 294.2 | 1,544 | 2,919 | |
| 75 | 106 | 123 | 72 | 103 | 52 | 392.3 | 1,733 | 4,284 | |||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
1,622円 ( 1,784円 ) | 在庫品1日目当日出荷可能 |
|
2,645円 ( 2,910円 ) | 在庫品1日目当日出荷可能 |
|
2,806円 ( 3,087円 ) | 在庫品1日目当日出荷可能 |
|
4,207円 ( 4,628円 ) | 在庫品1日目当日出荷可能 |
- |
4,792円 ( 5,271円 ) | 在庫品1日目当日出荷可能 |
- |
6,691円 ( 7,360円 ) | 在庫品1日目当日出荷可能 |
- |
1,227円 ( 1,350円 ) | 在庫品1日目当日出荷可能 |
|
2,148円 ( 2,363円 ) | 在庫品1日目当日出荷可能 |
|
2,411円 ( 2,652円 ) | 在庫品1日目当日出荷可能 |
|
3,682円 ( 4,050円 ) | 在庫品1日目当日出荷可能 |
- |
4,061円 ( 4,467円 ) | 在庫品1日目当日出荷可能 |
- |
5,960円 ( 6,556円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
重荷重向けのキャスタです。本体材質は、SPHCで、自在・固定タイプのご用意です。
商品担当おすすめ
ミスミ
高耐久キャスタ AGV/AMR牽引台車・補助車輪用 軽中荷重向け
高硬度鋼板と精密ボールベアリングを採用しており、10000kｍ以上、24時間走行が可能です。高反発弾性の特殊ウレタン車輪により、旋回時の往復稼動におけるスリップ現象を低減、ルートからの離脱を防止します。AGV、AMRで牽引する台車だけではなく本体の補助車輪としても使用可能です。
キャスタ 重荷重用 CJH□ CKＨ□のレビュー
装置のキャスターに使用
4
4.02021/09/29
装置のキャスターに、この重荷重用エンプラ車輪(CJH50)を使用しました。金額面やCADデータも使えるので、迷わずこの商...もっと読む
1人が参考にしています。
梱包工程のベースの回転に使用。
5
5.02018/07/23
中荷重用のキャスタを使っていたが、数ヶ月で破損してしまうので重加重タイプに変更。 その後、トラブルは無し。
1人が参考にしています。
装置キャスター
4
4.02023/07/29
装置キャスターに使用しました。
スムーズに動いて問題ありません。
0人が参考にしています。
重量装置のキャスター用
5
5.02022/05/31
重量のある測定器を移動する際に、固定足から付け替え。中軽量用よりも頑丈さがあり、問題なく使えそうです。
0人が参考にしています。
装置の付随台車のｷｬｽﾀｰとして
5
5.02022/04/01
樹脂製の重荷重用ｷｬｽﾀｰを探してこれにたどり着きました。使用感問題なしです。
0人が参考にしています。
