6シリーズ(溝幅8mm)－1列溝用－片側突起付ブラケット
- chemSHERPA対応品あり
- 通常単価(税別)
- 136円～560円
- 税込単価
- 150円～616円
片側のみ突起がついており突起のない面にパネルを取り付けることが可能です。
- 【新商品】黒アルマイト塗装仕様のHBLFSNKB6、HBLFSNKB6を、26年9月より発売いたします。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は26年7月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

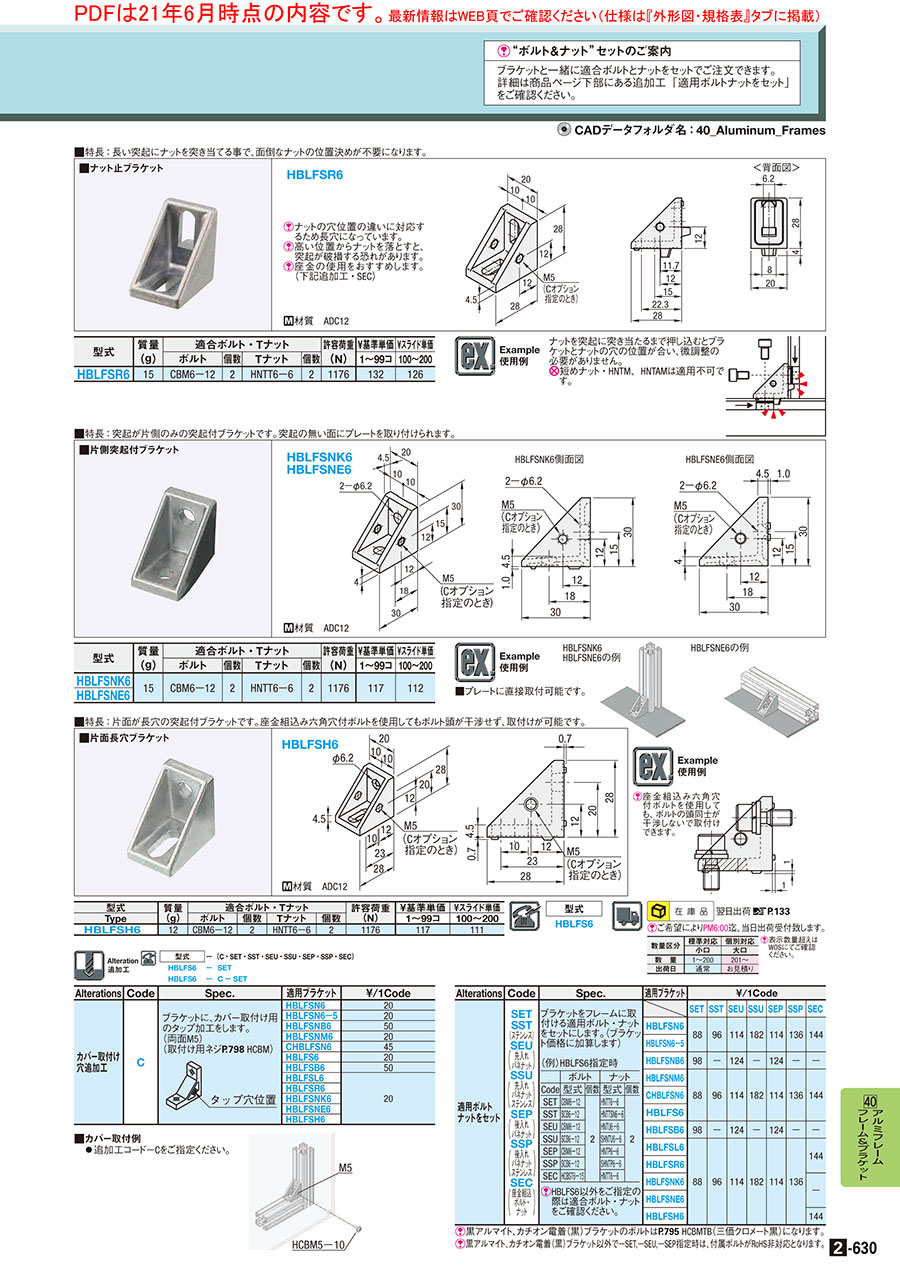

外形図・規格表
| HBLFSNK6 HBLFSNKB6(黒アルマイト) HBLFSNE6 HBLFSNEB6(黒アルマイト) | 側面図：HBLFSNK6 HBLFSNKB6 | 側面図：HBLFSNE6 HBLFSNEB6 |
 | ||
- [ ! ]黒アルマイト品のボルト用の穴内部に、表面処理の吊り跡が残る場合がございます。
[ ! ]ボルトとナットもセットで購入可能です。下記追加工をご覧ください。
[ ! ]取付の向きは、下記「使用例」をご覧ください。
| Type | [ M ]材質 | [ S ]表面処理 |
| HBLFSNK6 | ADC12 | − |
| HBLFSNKB6 | 黒アルマイト | |
| HBLFSNE6 | − | |
| HBLFSNEB6 | 黒アルマイト |
規格表
| 型式 |
| HBLFSNK6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
| 型式 | 質量 | 適合ボルト・ナット | 許容荷重 | ￥基準単価 | |||
| (g) | ボルト | 個数 | ナット | 個数 | (N) | ||
| HBLFSNK6 | 15 | CBM6-12 | 2 | HNTT6-6 | 2 | 1176 | 136 |
| HBLFSNKB6 (黒アルマイト) | HCBMTB6-12 | 200 | |||||
| HBLFSNE6 | CBM6-12 | 136 | |||||
| HBLFSNEB6 (黒アルマイト) | HCBMTB6-12 | 200 | |||||
追加工
| 型式 | - | カバー取付け 穴加工 | - | ボルトナット セット |
| HBLFSNK6 | - | - | SET | |
| HBLFSNK6 | - | C | - | SET |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code |
| カバー取付け 穴追加工 | C | ブラケットに、カバー取付用 両面M5タップ穴を追加できます。 型式例：HBLFSNK6-C (取付け用ねじこちら HCBM)  | HBLFSNK6 | 22 |
| HBLFSNKB6 | 55 | |||
| HBLFSNE6 | 22 | |||
| HBLFSNEB6 | 55 |
| ・カバー取付け穴位置図 | 側面図：HBLFSNK6 HBLFSNKB6 | 側面図：HBLFSNE6 HBLFSNEB6 |
 | ||
■C穴追加工（カバー取付例）
●追加工コード－Cをご指定ください。
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code | |||||||||||||||
| 適用ボルト・ ナットをセット | SET SST (ステンレス) SEU (先入れバネナット) SSU (ステンレス先入れバネナット) SEP (後入れバネナット) SSP (ステンレス後入れバネナット) SEC (座金組込ボルト・ナット) | - | SET | SST | SEU | SSU | SEP | SSP | SEC | ||||||||||
| HBLFSN6 | 97 | 107 | 125 | 203 | 125 | 151 | 160 | ||||||||||||
| ブラケットをフレームに取付ける適用ボルト・ナットをセット にします。(ブラケット価格に加算します) | HBLFSN6-5 | ||||||||||||||||||
| HBLFSNB6 | 108 | - | 138 | - | 138 | - | - | ||||||||||||
| (例)HBLFSNK6指定時 | HBLFSNB6-5 | 109 | 190 | 190 | |||||||||||||||
| ボルト | ナット | HBLFSNM6 | 98 | 107 | 126 | 203 | 126 | 152 | 160 | ||||||||||
| Code | 型式 | 個数 | 型式 | 個数 | CHBLFSN6 | 99 | 108 | 204 | |||||||||||
| SET | CBM6-12 | 2 | HNTT6-6 | 2 | HBLFS6 | 98 | 106 | 203 | 151 | ||||||||||
| SST | SCB6-12 | HNTTSN6-6 | HBLFSB6 | 108 | - | 138 | - | 138 | - | - | |||||||||
| SEU | CBM6-12 | HNTU6-6 | HBLFSL6 | 98 | 107 | 125 | 203 | 125 | 151 | 160 | |||||||||
| SSU | SCB6-12 | SHNTU6-6 | HBLFSLB6 | 108 | - | 139 | - | 139 | - | - | |||||||||
| SEP | CBM6-12 | HNTP6-6 | HBLFSR6 | 98 | 107 | 126 | 203 | 126 | 152 | 159 | |||||||||
| SSP | SCB6-12 | SHNTP6-6 | HBLFSRB6 | 108 | - | 139 | - | 139 | - | - | |||||||||
| HBLFSNK6 | 98 | 107 | 126 | 204 | 126 | 152 | - | |||||||||||
| HBLFSNKB6 | 108 | - | 305 | - | 305 | - | - | ||||||||||||
| HBLFSNE6 | 98 | 107 | 126 | 204 | 126 | 152 | - | ||||||||||||
| HBLFSNEB6 | 108 | - | 305 | - | 305 | - | - | ||||||||||||
| HBLFSH6 | 98 | 107 | 126 | 204 | 126 | 152 | 160 | ||||||||||||
| HBLFSHB6 | 108 | - | 139 | - | 139 | - | - | ||||||||||||
- [ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB（三価クロメート黒）です。
■適応ボルト・ナットセット詳細（単品購入可能です）
| 追加工 コード | ボルト | ナット | ||||
|---|---|---|---|---|---|---|
| 型式 | 材質 | タイプ | 型式 | 材質 | ストッパ | |
| SET | CBM6-12 | 鉄 | 先入れ | HNTT6-6 | 鉄 | 無し |
| SST | SCB6-12 | ステンレス | 先入れ | HNTTSN6-6 | ステンレス | 無し |
| SEU | CBM6-12 | 鉄 | 先入れ | HNTU6-6 | 鉄 | 有り |
| SSU | SCB6-12 | ステンレス | 先入れ | SHNTU6-6 | ステンレス | 有り |
| SEP | CBM6-12 | 鉄 | 後入れ | HNTP6-6 | 鉄 | 有り |
| SSP | SCB6-12 | ステンレス | 後入れ | SHNTP6-6 | ステンレス | 有り |
使用例
特長：片側のみ突起がついており突起のない面にパネルを取り付けることが可能です。
HBLFSNK6とHBLFSNE6は突起の位置が違います。
HBLFSNE6はフレームを横にしても突起がフレーム溝に収まります。
HBLFSNE6の例
■プレートに直接取付可能です。
技術情報
■直角度
[ ! ]その他ブラケットの直角度は、直角度公差表をご確認下さい。
■ブラケット許容荷重の考え方
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
