ラックギア　丸ラック　L寸固定/L寸指定タイプ圧力角20°

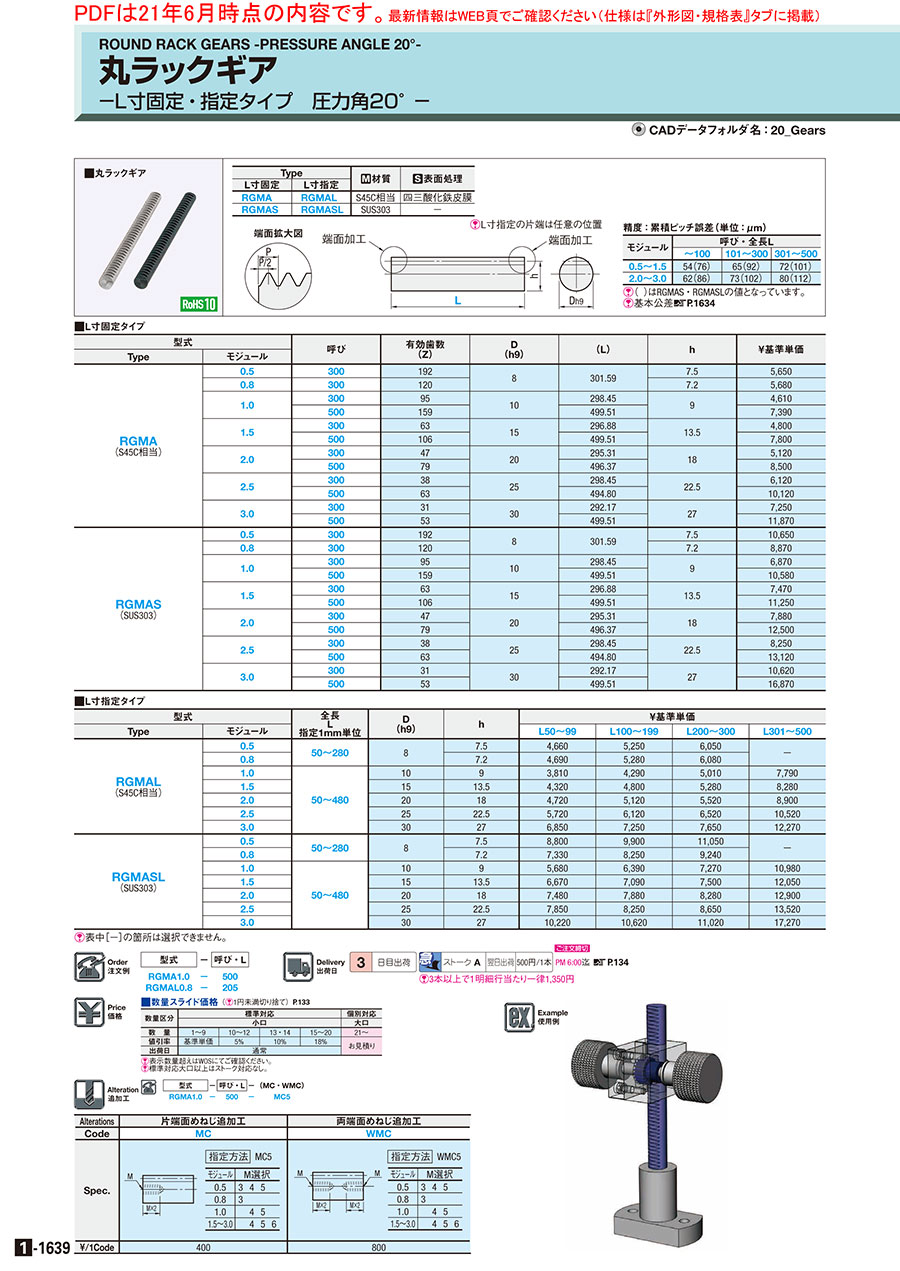

カタログ |P.1-1639

数量スライド割引

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ラックギア　Ｌ寸固定タイプ

4.6

通常価格(税別)： 1,110円 (税込価格：1,221円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ラックギア　Ｌ寸指定タイプ（片端面加工品）

3.9

通常出荷日：3 日目～

【特長】丸ラックギヤはL寸固定タイプとL寸指定タイプ2種類あります。L寸固...

詳細情報を確認する

環境対応
RoHS対応（10物質）
形状
丸ラックギヤ
歯種
スタンダード
熱処理
なし
歯研
なし

ご注意

【新商品】ポリアセタール製の丸ラックギアについては、製造加工上で反りが残ります。
お手数ではございますが、矯正しながらの組立をお願いします。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が57型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

追加工（オプション）

外形図

[ ! ]Ｌ寸指定の片端は任意の位置

端面拡大図

精度：累積ピッチ誤差（単位：μm）

モジュール	呼び・全長L
モジュール	～100	101～300	301～500
0.5～1.5	54（76）	65（92）	72（101）
2.0～3.0	62（86）	73（102）	80（112）

[ ! ]()はRGMAS・RGMAPの値となっています。

単位長さ当たりの質量

モジュール	直径D (mm)	単位質量(g/mm)
		RGMA	RGMAS	RGMAP
		RGMAL	RGMASL	RGMAPL
		(S45C)	(SUS303)	(ﾎﾟﾘｱｾﾀｰﾙ白)
0.5	8	0.383	0.387	0.068
0.8	8	0.368	0.372	0.066
1.0	10	0.580	0.586	0.104
1.5	15	1.310	1.324	0.235
2.0	20	2.331	2.355	0.418
2.5	25	3.611	3.647	0.648
3.0	30	5.181	5.233	0.930

■S45C,SUS303の全長Ｌ公差

モジュール	公差(mm)

0.5～2.0	ー0.2～ー0.6
2.5～3.0	ー0.2～ー0.8

■ポリアセタール白の全長L公差

型式		全長公差(mm)
型式
Type	全長L
	50〜100	±1.2
RGMAP	101〜200	±1.4
RGMAPL	201〜300	±1.6
(ﾎﾟﾘｱｾﾀｰﾙ白)	301〜400	±1.8
	401〜500	±2.0

[ ! ]ポリアセタールは温度により、寸法変化する場合があります。
[ ! ]S45C、SUS303製の基本公差 >>こちら

[ ! ]上記質量は目安となります。多少の誤差が生じる可能性があります。

Type		[ M ]材質	[ S ]表面処理
L寸固定	L寸指定	[ M ]材質	[ S ]表面処理
RGMA	RGMAL	S45C	四三酸化鉄皮膜
RGMAS	RGMASL	SUS303	−
RGMAP	RGMAPL	ポリアセタール白	−

[ ! ]ポリアセタール白のラックギアはS45Cやステンレスなどの金属製ピニオンと組み合わせて使用することができます。

規格表

型式	−	呼び・L
RGMA1.0 RGMAL0.8	− −	500 205

■L寸固定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		呼び	有効歯数	D	(L)	h	￥基準単価
Type	モジュール	呼び	(Z)	(h9)	(L)	h	RGMA	RGMAS	RGMAP
RGMA	0.5	300	192	8	301.59	7.5	5,930	11,180	8,530
(S45C)	0.8	300	120	8	301.59	7.2	5,960	9,310	7,100
	1.0	300	95	10	298.45	9	4,840	7,210	5,500
RGMAS	1.0	500	159	10	499.51	9	7,760	11,110	8,470
(SUS303)	1.5	300	63	15	296.88	13.5	5,040	7,840	5,980
	1.5	500	106	15	499.51	13.5	8,190	11,810	9,010
RGMAP	2.0	300	47	20	295.31	18	5,380	8,270	6,310
(ﾎﾟﾘｱｾﾀｰﾙ白)	2.0	500	79	20	496.37	18	8,930	13,130	10,000
	2.5	300	38	25	298.45	22.5	6,430	8,660	6,610
	2.5	500	63	25	494.8	22.5	10,630	13,780	10,500
	3.0	300	31	30	292.17	27	7,610	11,150	8,500
	3.0	500	53	30	499.51	27	12,460	17,710	13,500

■L寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		全長	D	h	￥基準単価
型式		L	(h9)		RGMAL				RGMASL				RGMAPL
Type	モジュール	指定1mm単位			(S45C)				(SUS303)				(ﾎﾟﾘｱｾﾀｰﾙ白)
Type	モジュール				L50〜 99	L100〜 199	L200〜 300	L301〜 480	L50〜 99	L100〜 199	L200〜 300	L301〜 480	L50〜 99	L100〜 199	L200〜 300	L301〜 480
RGMAL	0.5	50〜280	8	7.5	4,890	5,510	6,350	－	9,240	10,400	11,600	－	7,040	7,930	8,840	−
(S45C)	0.8	50〜280	8	7.2	4,920	5,540	6,380	－	7,700	8,660	9,700	－	5,870	6,600	7,400	−
RGMASL	1.0	50〜480	10	9	4,000	4,500	5,260	8,180	5,960	6,710	7,630	11,530	4,550	5,120	5,820	8,790
(SUS303)	1.5		15	13.5	4,540	5,040	5,540	8,690	7,000	7,440	7,880	12,650	5,340	5,680	6,000	9,640
RGMAPL	2.0		20	18	4,960	5,380	5,800	9,350	7,850	8,270	8,690	13,550	5,990	6,310	6,630	10,320
(ﾎﾟﾘｱｾﾀｰﾙ白)	2.5		25	22.5	6,010	6,430	6,850	11,050	8,240	8,660	9,080	14,200	6,290	6,610	6,930	10,820
	3.0		30	27	7,190	7,610	8,030	12,880	10,730	11,150	11,570	18,130	8,180	8,500	8,820	13,820

[ ! ]表中［−］の箇所は選択できません。

追加工

型式	-	呼び・L	-	（MC・WMC）
RGMA1.0	-	500	-	MC5

Alterations

片端面めねじ追加工

両端面めねじ追加工

Code

WMC

Spec.

指定方法

MC5

モジュール	M選択
0.5	3	4	5
0.8	3
1.0		4	5
1.5～3.0		4	5	6

指定方法

WMC5

モジュール	M選択
0.5	3	4	5
0.8	3
1.0		4	5
1.5～3.0		4	5	6

[ ! ]RGMAP、RGMAPLでは選択できません

￥/1Code

400

800

型番リスト

表示件数

型番

特性・用途

モジュール

長さ L

(mm)

材質

詳細材質

表面処理

有効歯数

(歯)

長さ(呼び)

歯幅 W(またはD)

(mm)

ラック径

(φ)

ラック高さ

(mm)

材質証明書

材質証明書：材質

RoHS?

最小発注数量

該当なし	0.5	301.59	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	192	300	8	8	7.5	対象外	-	10	1個
該当なし	0.8	301.59	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	120	300	8	8	7.2	対象外	-	10	1個
該当なし	1	298.45	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	95	300	10	10	9	対象外	-	10	1個
該当なし	1	499.51	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	159	500	10	10	9	対象外	-	10	1個
該当なし	1.5	296.88	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	63	300	15	15	13.5	対象外	-	10	1個
該当なし	1.5	499.51	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	106	500	15	15	13.5	対象外	-	10	1個
該当なし	2	295.31	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	47	300	20	20	18	対象外	-	10	1個
該当なし	2	496.37	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	79	500	20	20	18	対象外	-	10	1個
該当なし	2.5	298.45	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	38	300	25	25	22.5	対象外	-	10	1個
該当なし	2.5	494.8	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	63	500	25	25	22.5	対象外	-	10	1個
該当なし	3	292.17	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	31	300	30	30	27	対象外	-	10	1個
該当なし	3	499.51	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	53	500	30	30	27	対象外	-	10	1個
該当なし	0.5	50 ～ 280	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	-	-	8	8	7.5	対象外	-	10	1個
該当なし	0.8	50 ～ 280	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	-	-	8	8	7.2	対象外	-	10	1個
該当なし	1	50 ～ 480	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	-	-	10	10	9	対象外	-	10	1個
該当なし	1.5	50 ～ 480	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	-	-	15	15	13.5	対象外	-	10	1個
該当なし	2	50 ～ 480	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	-	-	20	20	18	対象外	-	10	1個
該当なし	2.5	50 ～ 480	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	-	-	25	25	22.5	対象外	-	10	1個
該当なし	3	50 ～ 480	[一般鉄鋼材] S45C	S45C	四三酸化鉄皮膜	-	-	30	30	27	対象外	-	10	1個
低発塵 / 絶縁性 / 非磁性	0.5	301.59	[樹脂] ポリアセタール	ポリアセタール	なし	192	300	8	8	7.5	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	0.8	301.59	[樹脂] ポリアセタール	ポリアセタール	なし	120	300	8	8	7.2	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	1	298.45	[樹脂] ポリアセタール	ポリアセタール	なし	95	300	10	10	9	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	1	499.51	[樹脂] ポリアセタール	ポリアセタール	なし	159	500	10	10	9	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	1.5	296.88	[樹脂] ポリアセタール	ポリアセタール	なし	63	300	15	15	13.5	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	1.5	499.51	[樹脂] ポリアセタール	ポリアセタール	なし	106	500	15	15	13.5	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	2	295.31	[樹脂] ポリアセタール	ポリアセタール	なし	47	300	20	20	18	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	2	496.37	[樹脂] ポリアセタール	ポリアセタール	なし	79	500	20	20	18	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	2.5	298.45	[樹脂] ポリアセタール	ポリアセタール	なし	38	300	25	25	22.5	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	2.5	494.8	[樹脂] ポリアセタール	ポリアセタール	なし	63	500	25	25	22.5	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	3	292.17	[樹脂] ポリアセタール	ポリアセタール	なし	31	300	30	30	27	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	3	499.51	[樹脂] ポリアセタール	ポリアセタール	なし	53	500	30	30	27	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	0.5	50 ～ 280	[樹脂] ポリアセタール	ポリアセタール	なし	-	-	8	8	7.5	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	0.8	50 ～ 280	[樹脂] ポリアセタール	ポリアセタール	なし	-	-	8	8	7.2	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	1	50 ～ 480	[樹脂] ポリアセタール	ポリアセタール	なし	-	-	10	10	9	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	1.5	50 ～ 480	[樹脂] ポリアセタール	ポリアセタール	なし	-	-	15	15	13.5	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	2	50 ～ 480	[樹脂] ポリアセタール	ポリアセタール	なし	-	-	20	20	18	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	2.5	50 ～ 480	[樹脂] ポリアセタール	ポリアセタール	なし	-	-	25	25	22.5	対象	ポリアセタール	10	1個
低発塵 / 絶縁性 / 非磁性	3	50 ～ 480	[樹脂] ポリアセタール	ポリアセタール	なし	-	-	30	30	27	対象	ポリアセタール	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	0.5	301.59	[ステンレス] SUS303	SUS303	なし	192	300	8	8	7.5	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	0.8	301.59	[ステンレス] SUS303	SUS303	なし	120	300	8	8	7.2	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	1	298.45	[ステンレス] SUS303	SUS303	なし	95	300	10	10	9	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	1	499.51	[ステンレス] SUS303	SUS303	なし	159	500	10	10	9	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	1.5	296.88	[ステンレス] SUS303	SUS303	なし	63	300	15	15	13.5	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	1.5	499.51	[ステンレス] SUS303	SUS303	なし	106	500	15	15	13.5	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	2	295.31	[ステンレス] SUS303	SUS303	なし	47	300	20	20	18	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	2	496.37	[ステンレス] SUS303	SUS303	なし	79	500	20	20	18	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	2.5	298.45	[ステンレス] SUS303	SUS303	なし	38	300	25	25	22.5	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	2.5	494.8	[ステンレス] SUS303	SUS303	なし	63	500	25	25	22.5	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	3	292.17	[ステンレス] SUS303	SUS303	なし	31	300	30	30	27	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	3	499.51	[ステンレス] SUS303	SUS303	なし	53	500	30	30	27	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	0.5	50 ～ 280	[ステンレス] SUS303	SUS303	なし	-	-	8	8	7.5	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	0.8	50 ～ 280	[ステンレス] SUS303	SUS303	なし	-	-	8	8	7.2	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	1	50 ～ 480	[ステンレス] SUS303	SUS303	なし	-	-	10	10	9	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	1.5	50 ～ 480	[ステンレス] SUS303	SUS303	なし	-	-	15	15	13.5	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	2	50 ～ 480	[ステンレス] SUS303	SUS303	なし	-	-	20	20	18	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	2.5	50 ～ 480	[ステンレス] SUS303	SUS303	なし	-	-	25	25	22.5	対象	SUS303	10	1個
耐食性・耐薬品 / 非磁性 / 耐熱性	3	50 ～ 480	[ステンレス] SUS303	SUS303	なし	-	-	30	30	27	対象	SUS303	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

6,110円 ( 6,721円 )	3日目	-
6,140円 ( 6,754円 )	3日目	-
4,990円 ( 5,489円 )	3日目	-
8,000円 ( 8,800円 )	3日目	-
5,190円 ( 5,709円 )	3日目	-
8,440円 ( 9,284円 )	3日目	-
5,540円 ( 6,094円 )	3日目	-
9,200円 ( 10,120円 )	3日目	-
6,620円 ( 7,282円 )	3日目	-
10,950円 ( 12,045円 )	3日目	-
7,840円 ( 8,624円 )	3日目	-
12,840円 ( 14,124円 )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
8,790円 ( 9,669円 )	3日目	-
7,320円 ( 8,052円 )	3日目	-
5,670円 ( 6,237円 )	3日目	-
8,730円 ( 9,603円 )	3日目	-
6,160円 ( 6,776円 )	3日目	-
9,280円 ( 10,208円 )	3日目	-
6,500円 ( 7,150円 )	3日目	-
10,300円 ( 11,330円 )	3日目	-
6,810円 ( 7,491円 )	3日目	-
10,820円 ( 11,902円 )	3日目	-
8,760円 ( 9,636円 )	3日目	-
13,910円 ( 15,301円 )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
11,520円 ( 12,672円 )	3日目	SL-RGMAS0.5-300
9,590円 ( 10,549円 )	3日目	SL-RGMAS0.8-300
7,430円 ( 8,173円 )	3日目	SL-RGMAS1.0-300
11,450円 ( 12,595円 )	3日目	SL-RGMAS1.0-500
8,080円 ( 8,888円 )	3日目	SL-RGMAS1.5-300
12,170円 ( 13,387円 )	3日目	SL-RGMAS1.5-500
8,520円 ( 9,372円 )	3日目	SL-RGMAS2.0-300
13,530円 ( 14,883円 )	3日目	SL-RGMAS2.0-500
8,920円 ( 9,812円 )	3日目	SL-RGMAS2.5-300
14,200円 ( 15,620円 )	3日目	SL-RGMAS2.5-500
11,490円 ( 12,639円 )	3日目	SL-RGMAS3.0-300
18,250円 ( 20,075円 )	3日目	SL-RGMAS3.0-500
- ( - )	3日目	SL-RGMASL0.5
- ( - )	3日目	SL-RGMASL0.8
- ( - )	3日目	SL-RGMASL1.0
- ( - )	3日目	SL-RGMASL1.5
- ( - )	3日目	SL-RGMASL2.0
- ( - )	3日目	SL-RGMASL2.5
- ( - )	3日目	SL-RGMASL3.0

基本情報

【特長】丸ラックギヤはL寸固定タイプとL寸指定タイプ2種類あります。
L寸固定タイプは定尺、指定タイプは長さを1mm指定可能です。
両方とも他のラックギヤと繋いで使うことができません。
材質ポリアセタールを追加しました！

ご注意

【新商品】ポリアセタール製の丸ラックギアについては、製造加工上で反りが残ります。
お手数ではございますが、矯正しながらの組立をお願いします。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～9	10～12	13・14	15～20	21～
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。

納期

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ラックギア　Ｌ寸指定タイプ（片端面加工品）
L寸指定タイプは穴位置指定タイプと穴数指定タイプ2種類あります。2種類とも長さを1mm指定可能です。
ミスミ
ラックギア　Ｌ寸固定タイプ
L寸固定タイプは両端面ともラックギヤを繋いで使うことができます。
ミスミ
ラックギア　角ラック　高周波焼入れ　歯研タイプ圧力角20°
歯部高周波焼入で歯面強度は通常品の約5倍の商品です。さらに歯部研磨加工で、精度・耐摩耗性に優れたラックギヤを実現しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ラックギア　丸ラック　L寸固定/L寸指定タイプ圧力角20°のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

倍ストローク機構のロッドとして

満足度：5.02018/07/05

直動動作で無給油ブッシュ内を通るロッドに使用しました。直動に回転動作も付加できるため、複雑な機構が簡略できました。

4人が参考にしています。

製品の試作検討用機械に使用しています

満足度：5.02023/09/05

自社製品を組み込んだ試作検討用機械に使用しています。部品選定時に仕様については特にこだわらず、モジュールが合えばいい程度...もっと読む

1人が参考にしています。

治工具の部材

満足度：5.02022/09/07

この商品は自社で工具を作製した際に部材として使用しました。社内で使用するための工具の一部としたのですが、作製した工具自体...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ラックギア　丸ラック　L寸固定/L寸指定タイプ圧力角20°	【クリーン洗浄品】ラックギア　丸ラック　L寸固定/L寸指定タイプ圧力角20°	ヘリカルラックギア　L寸固定タイプ	高周波歯研ラックギア　L寸固定・指定タイプ（片端面加工品）	ラックギア　Ｌ寸固定タイプ	ラックギア　角ラック　高周波焼入れ　歯研タイプ圧力角20°
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	3,730円 -	-	1,110円 -	6,870円 -
通常出荷日	3日目	6日目	3日目	3日目	3日目〜	在庫品1日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
形状	丸ラックギヤ	丸ラックギヤ	ラックギヤ	ラックギヤ	ラックギヤ	ラックギヤ
歯種	スタンダード	スタンダード	ヘリカル	スタンダード	スタンダード	スタンダード
熱処理	なし	なし	なし	高周波	なし	高周波
歯研	なし	なし	なし	あり	なし	あり

よく一緒に購入される商品

ミスミ
平歯車　圧力角20°　モジュール1.5　…4.6
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
深溝玉軸受　両シールド形4.5
通常価格(税別) : 180円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
セットカラー　スリットコンパクトタイプ　…4.5
通常価格(税別) : 290円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
六角支柱－片端おねじ片端めねじ【全長公差…4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
平行キー4.6
通常価格(税別) : 286円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シムリング4.6
通常価格(税別) : 120円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
超極低頭六角穴付ボルト【SUS316L/…4.6
通常価格(税別) : 230円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金属ワッシャ　－並級／精密級　寸法フリー…4.6
通常価格(税別) : 260円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シャフト　両端めねじタイプ4.6
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

ラックギヤカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

平歯車(ピニオンギア) 軸穴加工タイプ	平歯車(ピニオンギア) 樹脂タイプ	ラックギア　L寸指定タイプ(片端面加工品)

絞り込み条件

特性・用途

モジュール

長さ L(mm)

材質

詳細材質

表面処理

有効歯数(歯)

長さ(呼び)

歯幅 W(またはD)(mm)

ラック径(φ)

タイプ

CAD

出荷日

ラックギア 丸ラック L寸固定/L寸指定タイプ 圧力角20°

ご注意

外形図・規格表

外形図

規格表

追加工

関連部品

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ラックギヤカテゴリの売れ筋ランキング

技術サポート窓口

ラックギア　丸ラック　L寸固定/L寸指定タイプ圧力角20°

この商品に関連するミスミユニット事例その他の事例を探す
