ハイトルクタイミングプーリ S5Mタイプ

カタログ |P.1-1487

規格変更
納期短縮
規格拡張対象
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（38件）

通常単価(税別): -

税込単価: -

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M フリー指定タイプ

通常出荷日：7 日目～

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M 固定寸法タイプ

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：在庫品1日目

規格拡張のご案内ステンレス材質の対応ベルト幅を追加しました。関連商品ハイトルク...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
S5M
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

プーリ・ベルト選定サイト

未確定：候補が22,899型番あります。

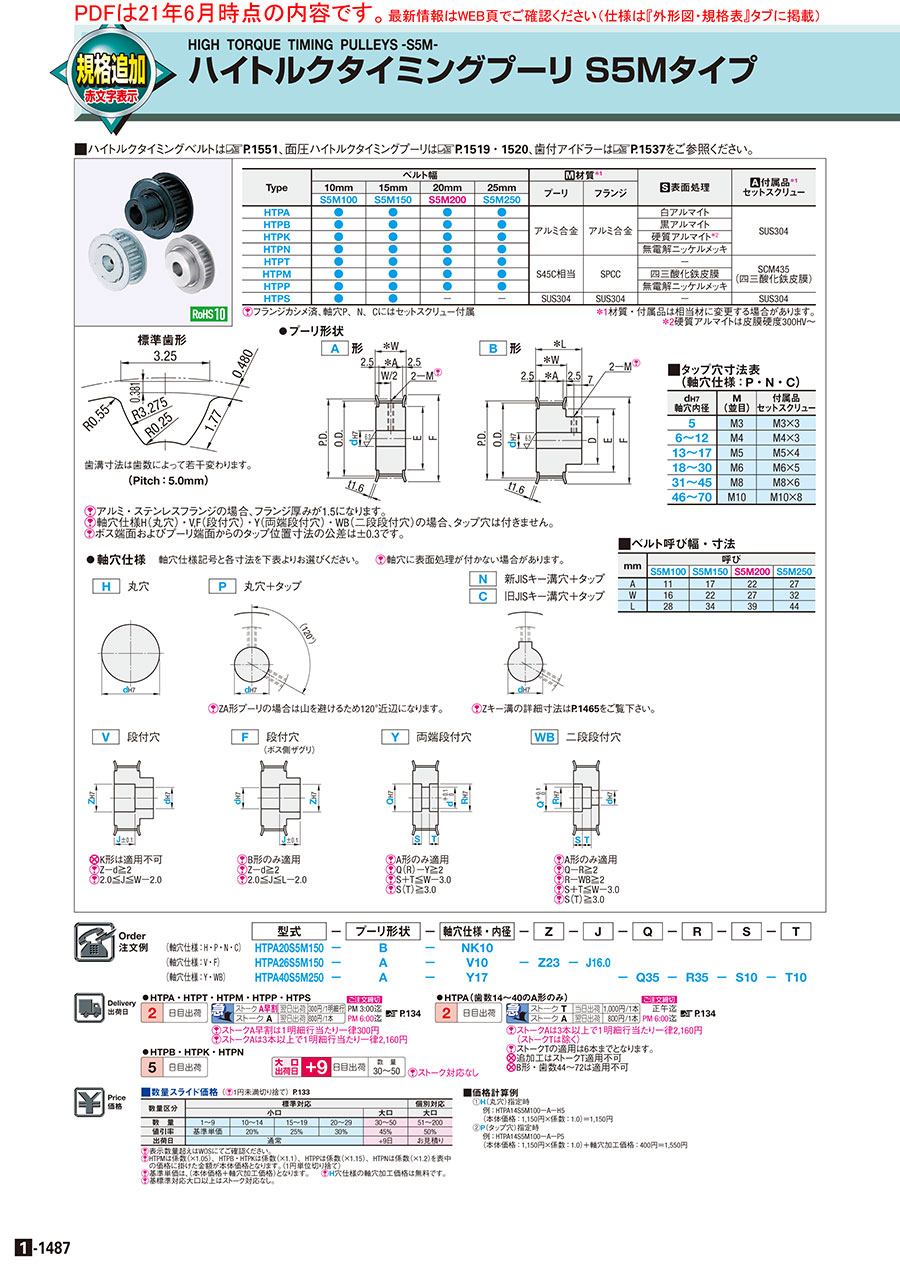

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■S5Mタイプ

●プーリ形状

A形

B形

標準歯形

[ ! ]

歯溝寸法は歯数によって若干変わります。（Pitch：5.0mm）

■ベルト呼び幅・寸法

mm	呼び
mm	S5M100	S5M150	S5M200	S5M250
A	11	17	22	27
W	16	22	27	32
L	28	34	39	44

■タップ穴寸法表（軸穴仕様：P・N・C）

d_H7 軸穴内径	M （並目）	付属品セットスクリュー	付属品入り数
5	M3	M3×3	2
6〜12	M4	M4×3
13〜17	M5	M5×4
18〜30	M6	M6×5
31〜45	M8	M8×6
46〜70	M10	M10×8

[ ! ]セットスクリューの締付トルクは規定を設けていません。

指示無き寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3

[ ! ]JIS B 0405ｍ級(中級)に準拠

[ ! ]アルミ・ステンレスフランジの場合、フランジ厚みが1.5になります。
[ ! ]軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
[ ! ]三ツ星ベルト（株）及びバンドー化学（株）のS5Mタイプのタイミングベルトに適合します。

●軸穴仕様　軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。

H 丸穴

[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。

P 丸穴＋タップ

[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。

N 新JISキー溝穴＋タップ
C 旧JISキー溝穴＋タップ

[ ! ]新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時はNK10をご指定ください。
[ ! ]型式N10とNK10の違いは加工寸法です。詳細は下記表「新JISキー溝寸法公差」を参照ください。
[ ! ]キー溝の位置と歯の位相は保証しておりません。

V 段付穴

[ ! ]Z－V(d)≧2
[ ! ]2.0≦J≦W－2.0

F 段付穴(ボス側ザグリ)

[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]2.0≦J≦L－2.0

Y 両端段付穴

[ ! ]A形のみ適用
[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

WB 二段段付穴

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■キー溝寸法表

d寸法公差(H7)

呼び(N,C)	d_H7
8～10(K)	＋0.015 0
11～18	＋0.018 0
19～30	＋0.021 0
31～50	＋0.025 0
51～70	＋0.030 0

新JISキー溝寸法公差

呼び(N)	b_JS9		t
8～10	3	±0.0125	1.4	＋0.1 0
10K～12	4	±0.0150	1.8
13～17	5		2.3
18～22	6		2.8
23～30	8	±0.0180	3.3	＋0.2 0
31～38	10	±0.0180
39～44	12	±0.0215
45～50	14		3.8
55	16		4.3

旧JISキー溝寸法公差

呼び(C)	b_JS9		t
10～12	4	＋0.022 ＋0.010	1.5	＋0.1 0
15～20	5		2

■プーリ形状と軸穴加工対応表

形	穴
形	H	P	N(C)	V	F	Y	WB
A	○	○	○	○	‐	○	○
B	○	○	○	○	○	‐	‐

Type	ベルト幅				[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
	10mm	15mm	20mm	25mm	プーリ	フランジ
	S5M100	S5M150	S5M200	S5M250	プーリ	フランジ
HTPA	●	●	●	●	アルミ合金	アルミ合金	白アルマイト	SUS304
HTPB	●	●	●	●			黒アルマイト
HTPK	●	●	●	●			硬質アルマイト
HTPN	●	●	●	●			無電解ニッケルメッキ
HTPT	●	●	●	●	S45C相当	SPCC	−	SCM435 (四三酸化鉄皮膜)
HTPM	●	●	●	●			四三酸化鉄皮膜
HTPP	●	●	●	●			無電解ニッケルメッキ
HTPS	●	●	●	●	SUS304	SUS304	−	SUS304

[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)

HTPA20S5M150

−

NK10

(軸穴仕様：V・F)

HTPA26S5M150

−

V10

−

Z23

−

J16.0

(軸穴仕様：Y・WB)

HTPA40S5M250

−

Y17

−

Q35

−

R35

−

S10

−

T10

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B
				軸穴仕様
				H 丸穴 V・Y・WB 段付穴	P 丸穴タップ	N・C キー溝タップ	H 丸穴 V・F 段付穴	P 丸穴タップ	N・C キー溝タップ
				d　(～)1mm単位指定(・)選択
アルミ HTPA HTPB HTPK HTPN 鉄 HTPT HTPM HTPP ステンレス HTPS	14	S5M100 S5M150 S5M200 S5M250	A B	5〜12	5～10	8・10	5〜10	5～8	−	22.28	21.32	14	26	16
	15			5〜14			5〜11			23.87	22.91	15	28	18
	16			5〜16	5～12	8～12	5〜13	5～10	8	25.46	24.50	17	32	20
	17									27.06	26.10
	18			6〜18	6～12		6〜15	6～11	8・10	28.65	27.69	19	33	22
	19			6〜20	6～16	8～16				30.24	29.28		36	24
	20									31.83	30.87
	21			7〜23	7～18	8～18	7〜20	7～16	8～12	33.42	32.46	24	40	27
	22									35.01	34.05
	23			7〜26	7～20	8～20	7〜23	7～17	8～13	36.61	35.65	27	45	30
	24									38.20	37.24
	25								8～15	39.79	38.83
	26			8〜31	8～23	8～22	8〜27	8～21	8～17	41.38	40.42	31	48	35
	27				8～24	8～24	8〜28	8～22	8～18	42.97	42.01	32
	28									44.56	43.60
	29			10〜32	10～26	10～26	10〜29	10～23	10～18	46.15	45.19	33	52	36
	30									47.75	46.79
	31			10〜36	10～28	10～28	10〜33	10～27	10～22	49.34	48.38	37	55	40
	32									50.93	49.97
	33									52.52	51.56		58
	34			10〜41	10～33	10～33	10〜36	10～30	10～25	54.11	53.15	40	61	45
	35									55.70	54.74
	36									57.30	56.34
	37			10〜46	10～38	10～38	10〜43	10～35	10～28	58.89	57.93	47	67	50
	38									60.48	59.52
	39									62.07	61.11
	40									63.66	62.70
	41			12〜52	12〜40	12〜38	12〜44	12〜36	12〜30	65.25	64.29	48	70	56
	42									66.85	65.89
	43			12〜54	12～42	12～40	12〜46	12～38	12～32	68.44	67.48	50	74	58
	44									70.03	69.07
	45			12〜56	12～43	12～40	12〜52	12〜40	12～36	71.62	70.66	56	80	60
	46									73.21	72.25
	47									74.80	73.84
	48			12〜59	12～45		12〜56	12～45	12～40	76.39	75.43	60	83	63
	49									77.99	77.03
	50			12〜63	12～50	12～43	12〜59	12～47	12～43	79.58	78.62	63	87	67
	51									81.17	80.21
	52									82.76	81.80
	53			12〜71		12～45	12〜66	12〜48	12～45	84.35	83.39	70	95	75
	54									85.94	84.98
	55									87.54	86.58
	56			12〜76		12～50	12〜71	12～50	12～50	89.13	88.17	75	99	80
	57									90.72	89.76
	58									92.31	91.35
	59									93.90	92.94
	60									95.49	94.53
	72			12〜85	12～70	12～55	12〜80	12～70	12～55	114.59	113.63	90	119	100
[ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。 [ NG ]軸穴仕様Nの場合、軸穴径9・51〜54は製作できません。　　　　　　　　　　　[ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～55は製作できません。

追加工

型式

−

プーリ形状

−

軸穴仕様・内径

−

(KC90…etc.)

HTPM60S5M150

−

H30

−

KSC50

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット
Code	KC90	NFC	RFC・LFC	FC
Spec.	止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は山を避けるため 90°近辺になります。	(フランジ2枚付属) 指定方法NFC	(フランジ1枚付属) 指定方法 RFC	フランジ外径を0.5mm単位でカット指定方法 FC17 適用条件 [ ! ]FC≧(O.D.)＋1 [ ! ]FC≦F－2 [ ! ]フランジ外周は表面処理されません。
￥/1Code	無料	無料	無料	300

Alterations

止め輪溝追加工

ベアリング押さえ用テーパ加工

ボスカット

タップ穴寸法変更

付属セットスクリュー長さ変更

Code

SRG

BTC

TPC

SLH

Spec.

段付穴の軸径に合った止め輪溝を
加工します。

止め輪溝寸法>>P.1465
SRG指定 2.5～24.5㎜
0.5㎜単位
適用条件
[ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用
[ ! ]Z寸法の止め輪溝規格を適用
[ ! ]n≦J−SRG−m
指定方法 SRG7

ベアリング内輪押さえ用テーパ加工

指定方法 BTC6－TL1.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ
適用
[ ! ]TL＜L−W
[ ! ]E－D≦6の際、
片側カシメ・フランジ
一枚付属

ボスの長さを0.5mm単位でカット
指定方法BC6.5
適用条件

[ ! ]軸穴仕様H・V・F：
3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：
M＋3≦BC＜L−W
[ NG ]A形は適用不可

指定方法 TPC5
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

M	TPC
M3	M4
M4	M3・M5
M5	M4・M6
M6	M5・M8
M8	M6・M10
M10	M8

指定方法 SLH10
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリュー	SLH
M3×3	6
M4×3	5・8
M5×4	6・10
M6×5	10
M8×6	10・12
M10×8	12・15

詳細は追加工概要 >>P.1466

￥/1Code

200

500

無料

Alterations	側面穴追加工
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法 QTC28−M4 Q□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 M選択 M3,M4,M5,M6,M8 適用条件 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら (6ヵ所) (4ヵ所) (3ヵ所)	ボス側の側面にキリ穴を追加工します。指定方法 KTC28−K4.5 K□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 K指定 K4.0～13.0(0.5mm単位指定) 適用条件 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら (6ヵ所) (4ヵ所) (3ヵ所)	ボス側の側面にザグリ穴を追加工します。指定方法 ZTC28−ZM4 Z□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら (6ヵ所) (4ヵ所) (3ヵ所)
￥/1Code	QTC:400　QFC:500　QSC:600	KTC:500　KFC:600　KSC:800	ZSC:1,000 ZTC・ZFC:700

[ ! ]側面穴追加工は軸穴仕様により、条件が異なります。詳細は>>こちらをご確認ください。
[ ! ]追加工で指定できない加工依頼は規格外品サービスへお問合せください。

型番リスト

表示件数

...

382

型番

HTPA14S5M100-A-C10

HTPA14S5M100-A-H6.35

HTPA14S5M100-A-H[5-12/1]

HTPA14S5M100-A-N[8,10]

HTPA14S5M100-A-NK10

HTPA14S5M100-A-P6.35

HTPA14S5M100-A-P[5-10/1]

HTPA14S5M100-A-V[5-10/1]

HTPA14S5M100-A-WB[5-10/1]

HTPA14S5M100-A-Y[5-10/1]

HTPA14S5M100-B-F[5-8/1]

HTPA14S5M100-B-H6.35

HTPA14S5M100-B-H[5-10/1]

HTPA14S5M100-B-P[5,6,6.35,7,8]

HTPA14S5M100-B-V[5-8/1]

HTPA14S5M150-A-C10

HTPA14S5M150-A-H6.35

HTPA14S5M150-A-H[5-12/1]

HTPA14S5M150-A-N[8,10]

HTPA14S5M150-A-NK10

HTPA14S5M150-A-P6.35

HTPA14S5M150-A-P[5-10/1]

HTPA14S5M150-A-V[5-10/1]

HTPA14S5M150-A-WB[5-10/1]

HTPA14S5M150-A-Y[5-10/1]

HTPA14S5M150-B-F[5-8/1]

HTPA14S5M150-B-H6.35

HTPA14S5M150-B-H[5-10/1]

HTPA14S5M150-B-P[5,6,6.35,7,8]

HTPA14S5M150-B-V[5-8/1]

HTPA14S5M200-A-C10

HTPA14S5M200-A-H6.35

HTPA14S5M200-A-H[5-12/1]

HTPA14S5M200-A-N[8,10]

HTPA14S5M200-A-NK10

HTPA14S5M200-A-P6.35

HTPA14S5M200-A-P[5-10/1]

HTPA14S5M200-A-V[5-10/1]

HTPA14S5M200-A-WB[5-10/1]

HTPA14S5M200-A-Y[5-10/1]

HTPA14S5M200-B-F6.35

HTPA14S5M200-B-F[5-8/1]

HTPA14S5M200-B-H6.35

HTPA14S5M200-B-H[5-10/1]

HTPA14S5M200-B-P6.35

HTPA14S5M200-B-P[5-8/1]

HTPA14S5M200-B-V6.35

HTPA14S5M200-B-V[5-8/1]

HTPA14S5M250-A-C10

HTPA14S5M250-A-H6.35

HTPA14S5M250-A-H[5-12/1]

HTPA14S5M250-A-N[8,10]

HTPA14S5M250-A-NK10

HTPA14S5M250-A-P6.35

HTPA14S5M250-A-P[5-10/1]

HTPA14S5M250-A-V[5-10/1]

HTPA14S5M250-A-WB[5-10/1]

HTPA14S5M250-A-Y[5-10/1]

HTPA14S5M250-B-F[5-8/1]

HTPA14S5M250-B-H6.35

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

丸穴 (H)[d]

(φ)

丸穴+タップ (P)[d]

(φ)

新JISキー溝穴+タップ (N)[d]

(φ)

旧JISキー溝穴+タップ (C)[d]

(φ)

段付穴 (V)[d]

(φ)

段付穴(ボス側ザグリ) (F)[d]

(φ)

両端段付穴 (Y)[d]

(φ)

二段段付穴 (WB)[d]

(φ)

RoHS?

最小発注数量

10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 12	-	-	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8 ～ 10	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	6.35	-	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 10	-	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 10	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 10	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 10	-	10	1個
10	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	5 ～ 8	-	-	10	1個
10	14	B形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
10	14	B形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 10	-	-	-	-	-	-	-	10	1個
10	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
10	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 8	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 12	-	-	-	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8 ～ 10	-	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	6.35	-	-	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 10	-	-	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 10	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 10	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 10	-	10	1個
15	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	5 ～ 8	-	-	10	1個
15	14	B形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
15	14	B形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 10	-	-	-	-	-	-	-	10	1個
15	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
15	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 8	-	-	-	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10	-	-	-	-	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 12	-	-	-	-	-	-	-	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8 ～ 10	-	-	-	-	-	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	6.35	-	-	-	-	-	-	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 10	-	-	-	-	-	-	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 10	-	-	-	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 10	10	1個
20	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 10	-	10	1個
20	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	6.35	-	-	10	1個
20	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	5 ～ 8	-	-	10	1個
20	14	B形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
20	14	B形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 10	-	-	-	-	-	-	-	10	1個
20	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	6.35	-	-	-	-	-	-	10	1個
20	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 8	-	-	-	-	-	-	10	1個
20	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	6.35	-	-	-	10	1個
20	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 8	-	-	-	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10	-	-	-	-	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	5 ～ 12	-	-	-	-	-	-	-	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8 ～ 10	-	-	-	-	-	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	6.35	-	-	-	-	-	-	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	5 ～ 10	-	-	-	-	-	-	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	5 ～ 10	-	-	-	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	5 ～ 10	10	1個
25	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	5 ～ 10	-	10	1個
25	14	B形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	5 ～ 8	-	-	10	1個
25	14	B形	白アルマイト	[アルミニウム] アルミ合金	6.35	-	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-A
- ( - )	2日目	E-HTPA14S5M100-B
- ( - )	2日目	E-HTPA14S5M100-B
- ( - )	2日目	E-HTPA14S5M100-B
- ( - )	2日目	E-HTPA14S5M100-B
- ( - )	2日目	E-HTPA14S5M100-B
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-A
- ( - )	2日目	E-HTPA14S5M150-B
- ( - )	2日目	E-HTPA14S5M150-B
- ( - )	2日目	E-HTPA14S5M150-B
- ( - )	2日目	E-HTPA14S5M150-B
- ( - )	2日目	E-HTPA14S5M150-B
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-A
- ( - )	2日目	E-HTPA14S5M250-B
- ( - )	2日目	E-HTPA14S5M250-B

...

382

基本情報
納期・価格

基本情報

規格拡張のご案内ステンレス材質の対応ベルト幅を追加しました。関連商品ハイトルクタイミングベルト S5Mタイプはこちらオープンエンドベルトはこちらフランジ付歯付アイドラー　センターベアリングタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■価格計算例

①H(丸穴)指定時
例：HTPA14S5M100−A−H5
(本体価格：1,210円×係数：1.0)＝1,210円
②P(タップ穴)指定時
例：HTPA14S5M100−A−P5
(本体価格：1,210円×係数：1.0)＋軸穴加工価格：420円＝1,630円

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格																							￥軸穴加工価格(本体価格＋)
	HTPA(×1.0)　HTPB・HTPK(×1.1)　HTPN(×1.2)								HTPT(×1.0)　HTPM(×1.05)　HTPP(×1.15)								HTPS(×1.0)							HTPA・HTPB HTPK・HTPN HTPT・HTPM・HTPP			HTPS
	S5M100		S5M150		S3M200		S3M250		S5M100		S5M150		S3M200		S3M250		S5M100		S5M150		S3M200		S3M250	HTPA・HTPB HTPK・HTPN HTPT・HTPM・HTPP			HTPS
	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	B形	P穴	N・C V・F穴	Y・WB穴	P穴	N・C V・F穴	Y・WB穴
14	1,210	1,450	1,350	1,630	1,660	2,010	1,800	2,170	1,020	1,230	1,140	1,400	1,560	1,910	1,740	2,130	2,100	2,680	2,380	2,960	2,910	3,520	3,150	420	690	1,250	500	820	1,420
15	1,250	1,500	1,400	1,680	1,720	2,060	1,860	2,230	1,060	1,270	1,200	1,430	1,630	1,950	1,820	2,180	2,220	2,790	2,500	3,120	3,010	3,610	3,260	420	690	1,250	500	820	1,420
16	1,300	1,580	1,450	1,750	1,790	2,160	1,930	2,330	1,100	1,330	1,230	1,490	1,680	2,050	1,880	2,280	2,280	2,890	2,590	3,210	3,130	3,780	3,380	420	690	1,250	500	820	1,420
17	1,330	1,610	1,490	1,810	1,840	2,230	1,980	2,400	1,130	1,380	1,260	1,540	1,720	2,120	1,920	2,360	2,380	2,940	2,680	3,220	3,220	3,900	3,470	420	700	1,260	500	840	1,440
18	1,330	1,610	1,490	1,810	1,840	2,230	1,980	2,400	1,130	1,380	1,260	1,540	1,720	2,120	1,920	2,360	2,380	2,940	2,680	3,220	3,220	3,900	3,470	420	700	1,260	500	840	1,440
19	1,370	1,630	1,520	1,840	1,870	2,260	2,020	2,440	1,160	1,400	1,290	1,580	1,760	2,150	1,960	2,390	2,470	2,990	2,740	3,290	3,270	3,960	3,540	430	720	1,290	530	870	1,480
20	1,400	1,680	1,560	1,880	1,920	2,310	2,070	2,500	1,200	1,430	1,320	1,600	1,810	2,170	2,010	2,430	2,540	3,080	2,820	3,440	3,360	4,040	3,620	430	720	1,290	530	870	1,480
21	1,490	1,750	1,670	1,970	2,050	2,430	2,220	2,610	1,260	1,490	1,410	1,680	1,930	2,310	2,150	2,570	2,740	3,260	3,080	3,660	3,590	4,250	3,890	570	930	1,560	680	1,120	1,810
22	1,490	1,750	1,670	1,970	2,050	2,430	2,220	2,610	1,260	1,490	1,410	1,680	1,930	2,310	2,150	2,570	2,740	3,260	3,080	3,660	3,590	4,250	3,890	570	930	1,560	680	1,120	1,810
23	1,660	1,950	1,860	2,190	2,290	2,700	2,470	2,910	1,410	1,660	1,590	1,870	2,160	2,550	2,400	2,850	3,020	3,610	3,400	4,070	4,010	4,730	4,320	630	1,040	1,700	760	1,250	1,970
24	1,660	1,950	1,860	2,190	2,290	2,700	2,470	2,910	1,410	1,660	1,590	1,870	2,160	2,550	2,400	2,850	3,020	3,610	3,400	4,070	4,010	4,730	4,320	630	1,040	1,700	760	1,250	1,970
25	1,710	2,020	1,910	2,260	2,350	2,770	2,540	2,990	1,450	1,710	1,620	1,910	2,220	2,610	2,470	2,910	3,120	3,730	3,510	4,180	4,110	4,850	4,450	640	1,080	1,750	780	1,300	2,040
26	1,770	2,090	1,980	2,340	2,440	2,880	2,630	3,110	1,510	1,770	1,690	2,000	2,320	2,720	2,580	3,030	3,260	3,890	3,620	4,250	4,270	5,040	4,600	660	1,090	1,760	800	1,310	2,050
27	1,850	2,190	2,080	2,440	2,560	2,990	2,760	3,230	1,590	1,850	1,770	2,080	2,430	2,850	2,700	3,170	3,390	4,030	3,810	4,540	4,480	5,230	4,830	690	1,160	1,850	840	1,390	2,140
28	1,850	2,190	2,080	2,440	2,560	2,990	2,760	3,230	1,590	1,850	1,770	2,080	2,430	2,850	2,700	3,170	3,390	4,030	3,810	4,540	4,480	5,230	4,830	690	1,160	1,850	840	1,390	2,140
29	1,930	2,280	2,170	2,550	2,670	3,140	2,880	3,390	1,630	1,930	1,840	2,170	2,510	2,970	2,800	3,310	3,530	4,220	3,990	4,750	4,670	5,500	5,040	720	1,210	1,910	870	1,450	2,230
30	1,930	2,280	2,170	2,550	2,670	3,140	2,880	3,390	1,630	1,930	1,840	2,170	2,510	2,970	2,800	3,310	3,530	4,220	3,990	4,750	4,670	5,500	5,040	720	1,210	1,910	870	1,450	2,230
31	2,030	2,380	2,260	2,660	2,770	3,280	2,990	3,540	1,710	2,020	1,920	2,270	2,630	3,110	2,930	3,470	3,720	4,440	4,190	5,000	4,850	5,740	5,230	760	1,250	1,970	910	1,500	2,300
32	2,030	2,380	2,260	2,660	2,770	3,280	2,990	3,540	1,710	2,020	1,920	2,270	2,630	3,110	2,930	3,470	3,720	4,440	4,190	5,000	4,850	5,740	5,230	760	1,250	1,970	910	1,500	2,300
33	2,130	2,510	2,390	2,810	2,950	3,470	3,180	3,750	1,820	2,130	2,040	2,390	2,790	3,290	3,120	3,660	3,940	4,660	4,360	5,220	5,160	6,070	5,570	840	1,400	2,160	1,000	1,650	2,490
34	2,130	2,510	2,390	2,810	2,950	3,470	3,180	3,750	1,820	2,130	2,040	2,390	2,790	3,290	3,120	3,660	3,940	4,660	4,360	5,220	5,160	6,070	5,570	840	1,400	2,160	1,000	1,650	2,490
35	2,240	2,650	2,510	2,960	3,090	3,640	3,340	3,940	1,910	2,250	2,130	2,520	2,920	3,440	3,260	3,840	4,140	4,960	4,670	5,590	5,410	6,370	5,850	840	1,400	2,160	1,010	1,680	2,530
36	2,240	2,650	2,510	2,960	3,090	3,640	3,340	3,940	1,910	2,250	2,130	2,520	2,920	3,440	3,260	3,840	4,140	4,960	4,670	5,590	5,410	6,370	5,850	840	1,400	2,160	1,010	1,680	2,530
37	2,450	2,890	2,740	3,210	3,370	3,960	3,630	4,270	2,080	2,460	2,330	2,750	3,190	3,760	3,560	4,190	4,540	5,460	5,120	6,130	5,900	6,930	6,350	910	1,450	2,230	1,100	1,740	2,610
38	2,450	2,890	2,740	3,210	3,370	3,960	3,630	4,270	2,080	2,460	2,330	2,750	3,190	3,760	3,560	4,190	4,540	5,460	5,120	6,130	5,900	6,930	6,350	910	1,450	2,230	1,100	1,740	2,610
39	2,450	2,890	2,740	3,210	3,370	3,960	3,630	4,270	2,080	2,460	2,330	2,750	3,190	3,760	3,560	4,190	4,540	5,460	5,120	6,130	5,900	6,930	6,350	910	1,450	2,230	1,100	1,740	2,610
40	2,450	2,890	2,740	3,210	3,370	3,960	3,630	4,270	2,080	2,460	2,330	2,750	3,190	3,760	3,560	4,190	4,540	5,460	5,120	6,130	5,900	6,930	6,350	910	1,450	2,230	1,100	1,740	2,610
41	2,560	3,000	2,870	3,380	3,530	4,160	3,810	4,480	2,180	2,570	2,450	2,880	3,360	3,940	3,750	4,390	4,640	5,570	5,250	6,270	6,180	7,280	6,670	970	1,610	2,440	1,160	1,900	2,820
42	2,560	3,000	2,870	3,380	3,530	4,160	3,810	4,480	2,180	2,570	2,450	2,880	3,360	3,940	3,750	4,390	4,640	5,570	5,250	6,270	6,180	7,280	6,670	970	1,610	2,440	1,160	1,900	2,820
43	2,560	3,000	2,870	3,380	3,530	4,160	3,810	4,480	2,180	2,570	2,450	2,880	3,360	3,940	3,750	4,390	4,640	5,570	5,250	6,270	6,180	7,280	6,670	970	1,610	2,440	1,160	1,900	2,820
44	2,560	3,000	2,870	3,380	3,530	4,160	3,810	4,480	2,180	2,570	2,450	2,880	3,360	3,940	3,750	4,390	4,640	5,570	5,250	6,270	6,180	7,280	6,670	970	1,610	2,440	1,160	1,900	2,820
45	2,740	3,210	3,070	3,610	3,770	4,440	4,070	4,800	2,330	2,750	2,630	3,080	3,590	4,210	4,010	4,690	4,860	5,790	5,530	6,560	6,600	7,770	7,120	1,010	1,690	2,540	1,200	1,980	2,930
46	2,740	3,210	3,070	3,610	3,770	4,440	4,070	4,800	2,330	2,750	2,630	3,080	3,590	4,210	4,010	4,690	4,860	5,790	5,530	6,560	6,600	7,770	7,120	1,010	1,690	2,540	1,200	1,980	2,930
47	2,740	3,210	3,070	3,610	3,770	4,440	4,070	4,800	2,330	2,750	2,630	3,080	3,590	4,210	4,010	4,690	4,860	5,790	5,530	6,560	6,600	7,770	7,120	1,010	1,690	2,540	1,200	1,980	2,930
48	2,740	3,210	3,070	3,610	3,770	4,440	4,070	4,800	2,330	2,750	2,630	3,080	3,590	4,210	4,010	4,690	4,860	5,790	5,530	6,560	6,600	7,770	7,120	1,010	1,690	2,540	1,200	1,980	2,930
49	2,870	3,380	3,210	3,780	3,960	4,650	4,270	5,020	2,450	2,880	2,750	3,210	3,760	4,400	4,190	4,910	5,070	6,000	5,720	6,800	6,930	8,140	7,470	1,080	1,800	2,680	1,270	2,090	3,070
50	2,870	3,380	3,210	3,780	3,960	4,650	4,270	5,020	2,450	2,880	2,750	3,210	3,760	4,400	4,190	4,910	5,070	6,000	5,720	6,800	6,930	8,140	7,470	1,080	1,800	2,680	1,270	2,090	3,070
51	3,230	3,800	3,630	4,310	4,480	5,320	4,840	5,750	2,810	3,300	3,130	3,690	4,280	5,060	4,780	5,650	5,280	6,210	5,930	7,120	7,840	9,310	8,470	1,200	1,960	2,960	1,390	2,260	3,300
52	3,230	3,800	3,630	4,310	4,480	5,320	4,840	5,750	2,810	3,300	3,130	3,690	4,280	5,060	4,780	5,650	5,280	6,210	5,930	7,120	7,840	9,310	8,470	1,200	1,960	2,960	1,390	2,260	3,300
53	3,230	3,800	3,630	4,310	4,480	5,320	4,840	5,750	2,810	3,300	3,130	3,690	4,280	5,060	4,780	5,650	5,280	6,210	5,930	7,120	7,840	9,310	8,470	1,200	1,960	2,960	1,390	2,260	3,300
54	3,380	3,990	3,820	4,490	4,680	5,530	5,050	5,990	2,920	3,400	3,230	3,800	4,430	5,210	4,950	5,820	5,410	6,330	6,040	7,230	8,190	9,680	8,840	1,250	2,070	3,070	1,440	2,360	3,450
55	3,380	3,990	3,820	4,490	4,680	5,530	5,050	5,990	2,920	3,400	3,230	3,800	4,430	5,210	4,950	5,820	5,410	6,330	6,040	7,230	8,190	9,680	8,840	1,250	2,070	3,070	1,440	2,360	3,450
56	3,380	3,990	3,820	4,490	4,680	5,530	5,050	5,990	2,920	3,400	3,230	3,800	4,430	5,210	4,950	5,820	5,410	6,330	6,040	7,230	8,190	9,680	8,840	1,250	2,070	3,070	1,440	2,360	3,450
57	3,490	4,100	3,910	4,590	4,800	5,660	5,190	6,110	2,970	3,510	3,340	3,920	4,580	5,370	5,100	5,990	5,530	6,460	6,140	7,360	8,400	9,910	9,080	1,300	2,170	3,170	1,490	2,470	3,560
58	3,490	4,100	3,910	4,590	4,800	5,660	5,190	6,110	2,970	3,510	3,340	3,920	4,580	5,370	5,100	5,990	5,530	6,460	6,140	7,360	8,400	9,910	9,080	1,300	2,170	3,170	1,490	2,470	3,560
59	3,490	4,100	3,910	4,590	4,800	5,660	5,190	6,110	2,970	3,510	3,340	3,920	4,580	5,370	5,100	5,990	5,530	6,460	6,140	7,360	8,400	9,910	9,080	1,300	2,170	3,170	1,490	2,470	3,560
60	3,490	4,100	3,910	4,590	4,800	5,660	5,190	6,110	2,970	3,510	3,340	3,920	4,580	5,370	5,100	5,990	5,530	6,460	6,140	7,360	8,400	9,910	9,080	1,300	2,170	3,170	1,490	2,470	3,560
72	3,940	4,640	4,410	5,170	5,440	6,380	5,880	6,900	3,350	3,960	3,760	4,390	5,170	6,040	5,760	6,740	6,040	6,920	6,640	7,820	9,520	11,170	10,290	1,520	2,540	3,710	1,710	2,840	4,100

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～14	15～19	20～29	30～50	51～200
値引率	基準単価	20%	25%	30%	45%	50%
出荷日	通常				+9日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]HTPMは係数（×1.05）、HTPB・HTPKは係数（×1.1）、HTPPは係数（×1.15）、HTPNは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。　[ ! ]H穴仕様の軸穴加工価格は無料です。
[ ! ]基標準対応大口以上はストーク対応なし。

納期

●HTPA・HTPT・HTPM・HTPP・HTPS

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●HTPB・HTPK・HTPN

日目出荷

大　口
出荷日

日目出荷

数量
30～50

[ ! ]ストーク対応なし

●HTPA（歯数14～40のA形のみ）

日目出荷

				ご注文締切
急	ストークT	翌日出荷	1,000円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
(ストークTは除く)

[ ! ]ストークTの適用は6本までとなります。
[ NG ]追加工はストークT適用不可
[ NG ]B形・歯数44～72は適用不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S8Mタイプ
ベルトタイプ：S8M用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイトルクタイミングプーリ S5Mタイプのレビュー

4.5平均満足度：4.538件のレビュー

星5
66%
星4
24%
星3
8%
星2
3%
星1
0%

高評価レビュー

回転の伝達

満足度：5.02020/12/27

歯数や穴形状を細かく指定でき、とても便利。穴の精度も良いのでまた購入したい。

1人が参考にしています。

モータによる駆動

満足度：2.02016/10/03

セットねじ（M4)が付属についていますが、すぐ緩んで来ます。調べてみるとねじ長さが非常に短いことが原因のようです。長...もっと読む

6人が参考にしています。

実験装置の駆動

満足度：5.02017/01/26

内径は指定したサイズに精度良く加工されており、軸とのがたつきはありませんでした。3000回転まで回しましたが大きくぶれる...もっと読む

3人が参考にしています。

搬送装置の試作

満足度：5.02020/05/25

納期が早く、追加工のメニューも豊富。値段も手ごろで品質も全く問題なし。試作品を製作するときに重宝しています。

2人が参考にしています。

試作モデルの動力伝達として

満足度：5.02020/05/19

タイミングベルトの長さを選定する必要があったため「フランジカシメ片側のみ」を追加工しました。取り外しが容易にでき、非...もっと読む

2人が参考にしています。

回転の伝達

満足度：5.02020/12/27

歯数や穴形状を細かく指定でき、とても便利。穴の精度も良いのでまた購入したい。

1人が参考にしています。

38件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ハイトルクタイミングプーリ S5Mタイプ	面圧ハイトルクタイミングプーリ　Ｓ５Ｍタイプ	【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ５Ｍタイプ	ハイトルクタイミングプーリ S8Mタイプ	ハイトルクタイミングプーリ S2Mタイプ	ハイトルクタイミングプーリ P5Mタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	3日目〜	5日目〜	2日目〜	2日目〜	3日目〜
環境対応	RoHS対応（10物質）	RoHS非対応	-	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	-	該当なし	該当なし	該当なし
種類	タイミングプーリ	面圧プーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	-
ベルト種類	S5M	S5M	S5M	S8M	S2M	P5M

この商品に関連するミスミユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

絞り込み条件

使用ベルト幅(mm)

歯数(T)

プーリ形状

表面処理

材質

丸穴 (H)[d](φ)

丸穴+タップ (P)[d](φ)

新JISキー溝穴+タップ (N)[d](φ)

旧JISキー溝穴+タップ (C)[d](φ)

段付穴 (V)[d](φ)

段付穴(ボス側ザグリ) (F)[d](φ)

両端段付穴 (Y)[d](φ)

二段段付穴 (WB)[d](φ)

タイプ

CAD

出荷日

ハイトルクタイミングプーリ S5Mタイプ

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

高評価レビュー

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

この商品に関連するミスミユニット事例その他の事例を探す
