タイミングプーリ XLタイプ

カタログ |P.1-1477

規格変更
納期短縮
規格拡張対象

4.8

平均満足度4.8

この商品のレビューをみる（21件）

通常単価(税別): -

税込単価: -

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ XL フリー指定タイプ

通常出荷日：7 日目～

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ XL 固定寸法タイプ

通常価格(税別)： 725円 (税込価格：798円)

通常出荷日：在庫品1日目

規格拡張のご案内ステンレス材質の対応ベルト幅を追加しました。関連商品タイミング...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
XL
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

プーリ・ベルト選定サイト

未確定：候補が23,687型番あります。

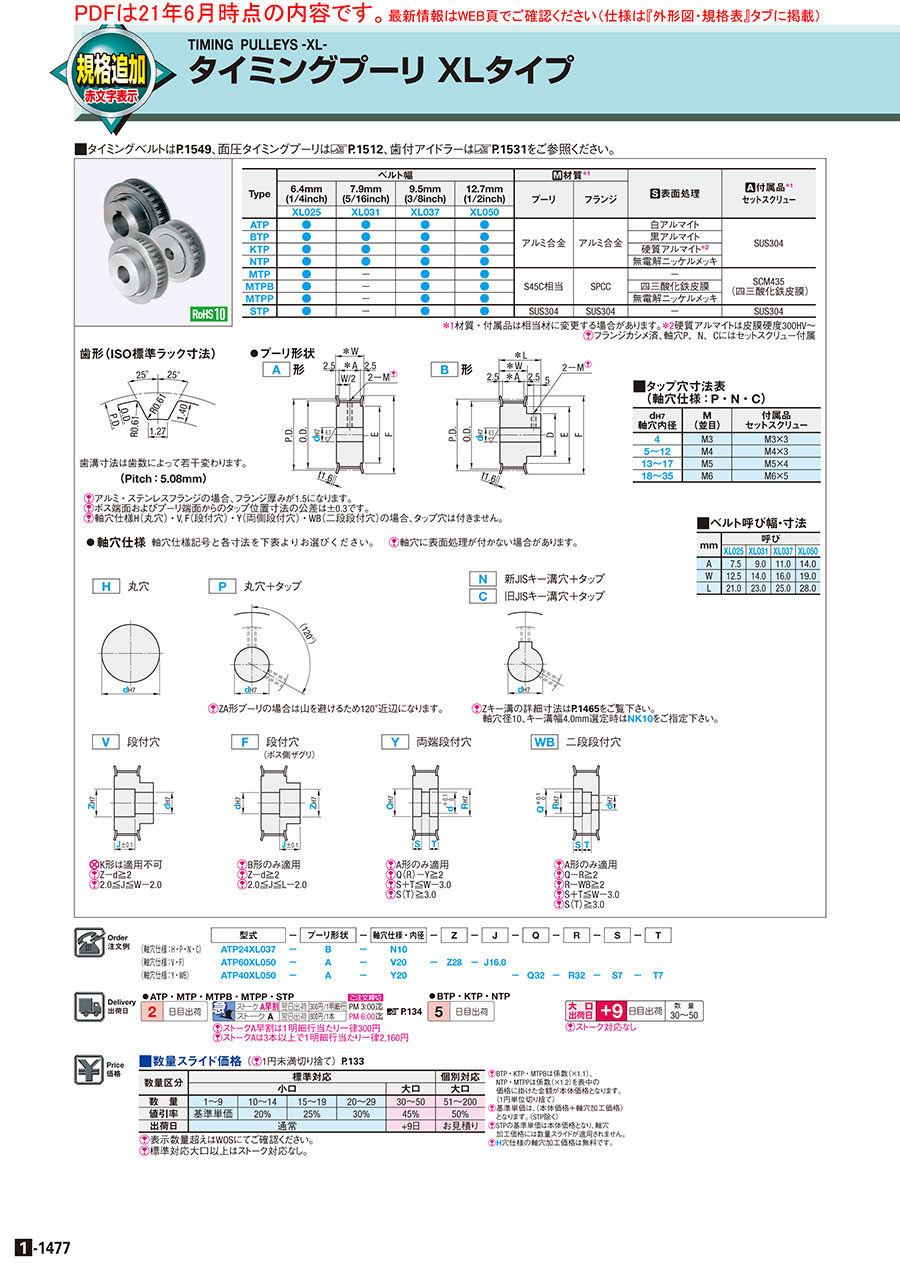

外形図・規格表
