ミスミ

ナックルジョイント　－Ｂ寸選択タイプ－

カタログ |P.2-1650

3.6

平均満足度3.6

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ナックルジョイント　ー固定タイプー

通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ナックルジョイント　－フリ－タイプおねじ－　凹型Ｆ寸固定

4.7

通常出荷日：5 日目

凸型・凹型共に、Ｍ３～Ｍ１８まで対応した廻り止め機能付きナックルジョイントです...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
タイプ
一山ナックルジョイント / 二山ナックルジョイント
取付け方法
めねじ
アクセサリ付属
付属なし
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が65型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

凸型タイプ

凹型タイプ

[ ! ]ねじ深さℓは、 M 3～ 8の時：ℓ＝M×1.5、M10～18の時：ℓ=Mx1　となります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さ、T寸法は除く。

B寸選択タイプ		[ M ]材質	[ S ]表面処理
凸型	凹型	[ M ]材質	[ S ]表面処理
NJSB	NJTB	S45C相当	四三酸化鉄皮膜
−	NJTM	S45C相当	無電解ニッケルメッキ
NJSS	NJTS	SUS304	−

規格表

型式	−	B
NJSB5−0.8 NJTS8−1.25	− −	B6 B5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		B 選択	D_H7	U	A	L	T	￥基準単価
Type	M－Pitch							凸型タイプ		凹型タイプ
								NJSB	NJSS	NJTB	NJTM	NJTS
(凸型) NJSB NJSS (凹型) NJTB NJTM NJTS	3－0.5	4・5	4	10	26	20	10	1,260	2,280	1,260	1,400	2,280
	4－0.7	5・6	5		31	25
	5－0.8						12	1,340	2,390	1,340	1,480	2,390
	6－1.0	4・6
	8－1.0	5・8	8	15	43	35	16	1,430	2,540	1,430	1,580	2,540
	8－1.25
	10－1.25	6・10	10				20	1,590	2,800	1,590	1,740	2,800
	10－1.5
	12－1.25	8・10	12		50	40	22	1,740	3,120	1,740	1,920	3,120
	12－1.5
	14－1.5	10・12		20	62	50	25	2,060	3,680	2,060	2,280	3,680
	16－1.5				67	55
	18－1.5	12・14			69		28	2,220	3,950	2,220	2,450	3,950

型番リスト

表示件数

型番

ねじサイズ M

(mm)

ねじピッチ

(mm)

材質

表面処理

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

M3	0.5	[スチール] S45C相当	四三酸化鉄皮膜	4 ～ 5	S45C相当	四三酸化鉄皮膜	10	1個
M4	0.7	[スチール] S45C相当	四三酸化鉄皮膜	5 ～ 6	S45C相当	四三酸化鉄皮膜	10	1個
M5	0.8	[スチール] S45C相当	四三酸化鉄皮膜	5 ～ 6	S45C相当	四三酸化鉄皮膜	10	1個
M6	1	[スチール] S45C相当	四三酸化鉄皮膜	4 ～ 6	S45C相当	四三酸化鉄皮膜	10	1個
M8	1	[スチール] S45C相当	四三酸化鉄皮膜	5 ～ 8	S45C相当	四三酸化鉄皮膜	10	1個
M8	1.25	[スチール] S45C相当	四三酸化鉄皮膜	5 ～ 8	S45C相当	四三酸化鉄皮膜	10	1個
M10	1.5	[スチール] S45C相当	四三酸化鉄皮膜	6 ～ 10	S45C相当	四三酸化鉄皮膜	10	1個
M10	1.25	[スチール] S45C相当	四三酸化鉄皮膜	6 ～ 10	S45C相当	四三酸化鉄皮膜	10	1個
M12	1.5	[スチール] S45C相当	四三酸化鉄皮膜	8 ～ 10	S45C相当	四三酸化鉄皮膜	10	1個
M12	1.25	[スチール] S45C相当	四三酸化鉄皮膜	8 ～ 10	S45C相当	四三酸化鉄皮膜	10	1個
M14	1.5	[スチール] S45C相当	四三酸化鉄皮膜	10 ～ 12	S45C相当	四三酸化鉄皮膜	10	1個
M16	1.5	[スチール] S45C相当	四三酸化鉄皮膜	10 ～ 12	S45C相当	四三酸化鉄皮膜	10	1個
M18	1.5	[スチール] S45C相当	四三酸化鉄皮膜	12 ～ 14	S45C相当	四三酸化鉄皮膜	10	1個
M3	0.5	SUS304	無し	4 ～ 5	SUS304	-	10	1個
M4	0.7	SUS304	無し	5 ～ 6	SUS304	-	10	1個
M5	0.8	SUS304	無し	5 ～ 6	SUS304	-	10	1個
M6	1	SUS304	無し	4 ～ 6	SUS304	-	10	1個
M8	1	SUS304	無し	5 ～ 8	SUS304	-	10	1個
M8	1.25	SUS304	無し	5 ～ 8	SUS304	-	10	1個
M10	1.5	SUS304	無し	6 ～ 10	SUS304	-	10	1個
M10	1.25	SUS304	無し	6 ～ 10	SUS304	-	10	1個
M12	1.5	SUS304	無し	8 ～ 10	SUS304	-	10	1個
M12	1.25	SUS304	無し	8 ～ 10	SUS304	-	10	1個
M14	1.5	SUS304	無し	10 ～ 12	SUS304	-	10	1個
M16	1.5	SUS304	無し	10 ～ 12	SUS304	-	10	1個
M18	1.5	SUS304	無し	12 ～ 14	SUS304	-	10	1個
M3	0.5	[スチール] S45C相当	四三酸化鉄皮膜	4 ～ 5	S45C相当	四三酸化鉄皮膜	10	1個
M4	0.7	[スチール] S45C相当	四三酸化鉄皮膜	5 ～ 6	S45C相当	四三酸化鉄皮膜	10	1個
M5	0.8	[スチール] S45C相当	四三酸化鉄皮膜	5 ～ 6	S45C相当	四三酸化鉄皮膜	10	1個
M6	1	[スチール] S45C相当	四三酸化鉄皮膜	4 ～ 6	S45C相当	四三酸化鉄皮膜	10	1個
M8	1	[スチール] S45C相当	四三酸化鉄皮膜	5 ～ 8	S45C相当	四三酸化鉄皮膜	10	1個
M8	1.25	[スチール] S45C相当	四三酸化鉄皮膜	5 ～ 8	S45C相当	四三酸化鉄皮膜	10	1個
M10	1.5	[スチール] S45C相当	四三酸化鉄皮膜	6 ～ 10	S45C相当	四三酸化鉄皮膜	10	1個
M10	1.25	[スチール] S45C相当	四三酸化鉄皮膜	6 ～ 10	S45C相当	四三酸化鉄皮膜	10	1個
M12	1.5	[スチール] S45C相当	四三酸化鉄皮膜	8 ～ 10	S45C相当	四三酸化鉄皮膜	10	1個
M12	1.25	[スチール] S45C相当	四三酸化鉄皮膜	8 ～ 10	S45C相当	四三酸化鉄皮膜	10	1個
M14	1.5	[スチール] S45C相当	四三酸化鉄皮膜	10 ～ 12	S45C相当	四三酸化鉄皮膜	10	1個
M16	1.5	[スチール] S45C相当	四三酸化鉄皮膜	10 ～ 12	S45C相当	四三酸化鉄皮膜	10	1個
M18	1.5	[スチール] S45C相当	四三酸化鉄皮膜	12 ～ 14	S45C相当	四三酸化鉄皮膜	10	1個
M3	0.5	[スチール] S45C相当	無電解ニッケルメッキ	4 ～ 5	S45C相当	無電解ニッケルメッキ	10	1個
M4	0.7	[スチール] S45C相当	無電解ニッケルメッキ	5 ～ 6	S45C相当	無電解ニッケルメッキ	10	1個
M5	0.8	[スチール] S45C相当	無電解ニッケルメッキ	5 ～ 6	S45C相当	無電解ニッケルメッキ	10	1個
M6	1	[スチール] S45C相当	無電解ニッケルメッキ	4 ～ 6	S45C相当	無電解ニッケルメッキ	10	1個
M8	1	[スチール] S45C相当	無電解ニッケルメッキ	5 ～ 8	S45C相当	無電解ニッケルメッキ	10	1個
M8	1.25	[スチール] S45C相当	無電解ニッケルメッキ	5 ～ 8	S45C相当	無電解ニッケルメッキ	10	1個
M10	1.5	[スチール] S45C相当	無電解ニッケルメッキ	6 ～ 10	S45C相当	無電解ニッケルメッキ	10	1個
M10	1.25	[スチール] S45C相当	無電解ニッケルメッキ	6 ～ 10	S45C相当	無電解ニッケルメッキ	10	1個
M12	1.5	[スチール] S45C相当	無電解ニッケルメッキ	8 ～ 10	S45C相当	無電解ニッケルメッキ	10	1個
M12	1.25	[スチール] S45C相当	無電解ニッケルメッキ	8 ～ 10	S45C相当	無電解ニッケルメッキ	10	1個
M14	1.5	[スチール] S45C相当	無電解ニッケルメッキ	10 ～ 12	S45C相当	無電解ニッケルメッキ	10	1個
M16	1.5	[スチール] S45C相当	無電解ニッケルメッキ	10 ～ 12	S45C相当	無電解ニッケルメッキ	10	1個
M18	1.5	[スチール] S45C相当	無電解ニッケルメッキ	12 ～ 14	S45C相当	無電解ニッケルメッキ	10	1個
M3	0.5	SUS304	無し	4 ～ 5	SUS304	-	10	1個
M4	0.7	SUS304	無し	5 ～ 6	SUS304	-	10	1個
M5	0.8	SUS304	無し	5 ～ 6	SUS304	-	10	1個
M6	1	SUS304	無し	4 ～ 6	SUS304	-	10	1個
M8	1	SUS304	無し	5 ～ 8	SUS304	-	10	1個
M8	1.25	SUS304	無し	5 ～ 8	SUS304	-	10	1個
M10	1.5	SUS304	無し	6 ～ 10	SUS304	-	10	1個
M10	1.25	SUS304	無し	6 ～ 10	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-NJSS3-0.5
- ( - )	3日目	SL-NJSS4-0.7
- ( - )	3日目	SL-NJSS5-0.8
- ( - )	3日目	SL-NJSS6-1.0
- ( - )	3日目	SL-NJSS8-1.0
- ( - )	3日目	SL-NJSS8-1.25
- ( - )	3日目	SL-NJSS10-1.5
- ( - )	3日目	SL-NJSS10-1.25
- ( - )	3日目	SL-NJSS12-1.5
- ( - )	3日目	SL-NJSS12-1.25
- ( - )	3日目	SL-NJSS14-1.5
- ( - )	3日目	SL-NJSS16-1.5
- ( - )	3日目	SL-NJSS18-1.5
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-NJTS3-0.5
- ( - )	3日目	SL-NJTS4-0.7
- ( - )	3日目	SL-NJTS5-0.8
- ( - )	3日目	SL-NJTS6-1.0
- ( - )	3日目	SL-NJTS8-1.0
- ( - )	3日目	SL-NJTS8-1.25
- ( - )	3日目	SL-NJTS10-1.5
- ( - )	3日目	SL-NJTS10-1.25

基本情報
納期・価格

基本情報

凸型・凹型共に、Ｍ３～Ｍ１８まで対応した廻り止め機能付きナックルジョイントです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜20	21～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークT	当日出荷	400円/1本	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で1明細行当たり一律540円

出荷日については、こちらをご覧ください。

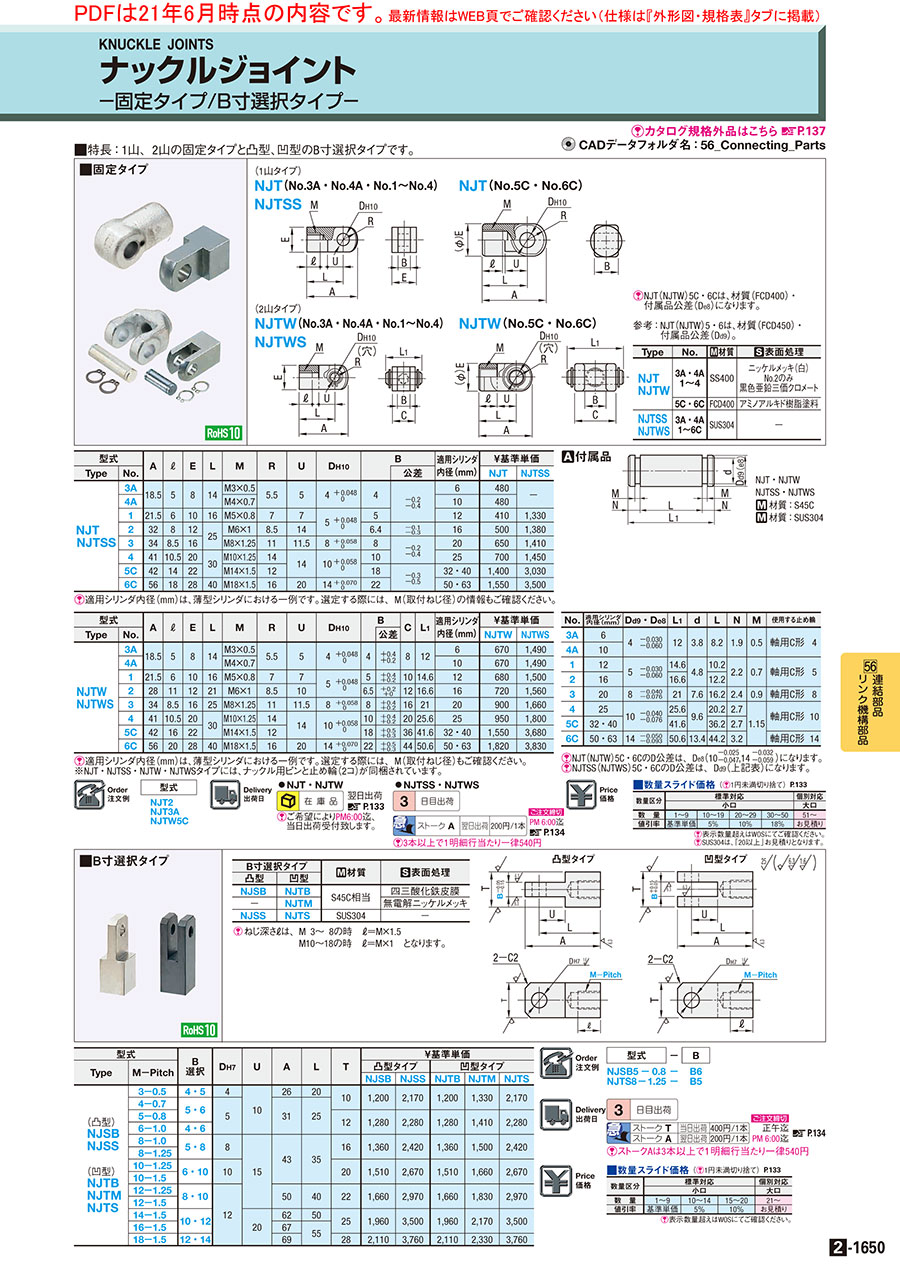

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ナックルジョイント　ー固定タイプー
固定寸法のナックルジョイントです。ピンを付属品として付けております。
ミスミ
ナックルジョイント　－フリ－タイプめねじ－　凹型スタンダード
凸型・凹型ともに、Ｍ3～Ｍ26まで対応したフリータイプのナックルジョイントめねじです。
ミスミ
ナックルジョイント　－フリ－タイプおねじ－　凹型Ｆ寸固定
凸型・凹型ともに、Ｍ3～Ｍ26まで対応したフリータイプのナックルジョイントおねじです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
