ナックルジョイント －工具レスタイプ－
- タイプ
- 二山ナックルジョイント
- アクセサリ付属
- 付属なし
- 材質証明書
- 対象
ご注意
- 23年3月に販売終了予定（在庫無くなり次第販売終了）となります。
類似品は Y-J10又はY-J16 となります。仕様の違いをご確認ください。 - 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。

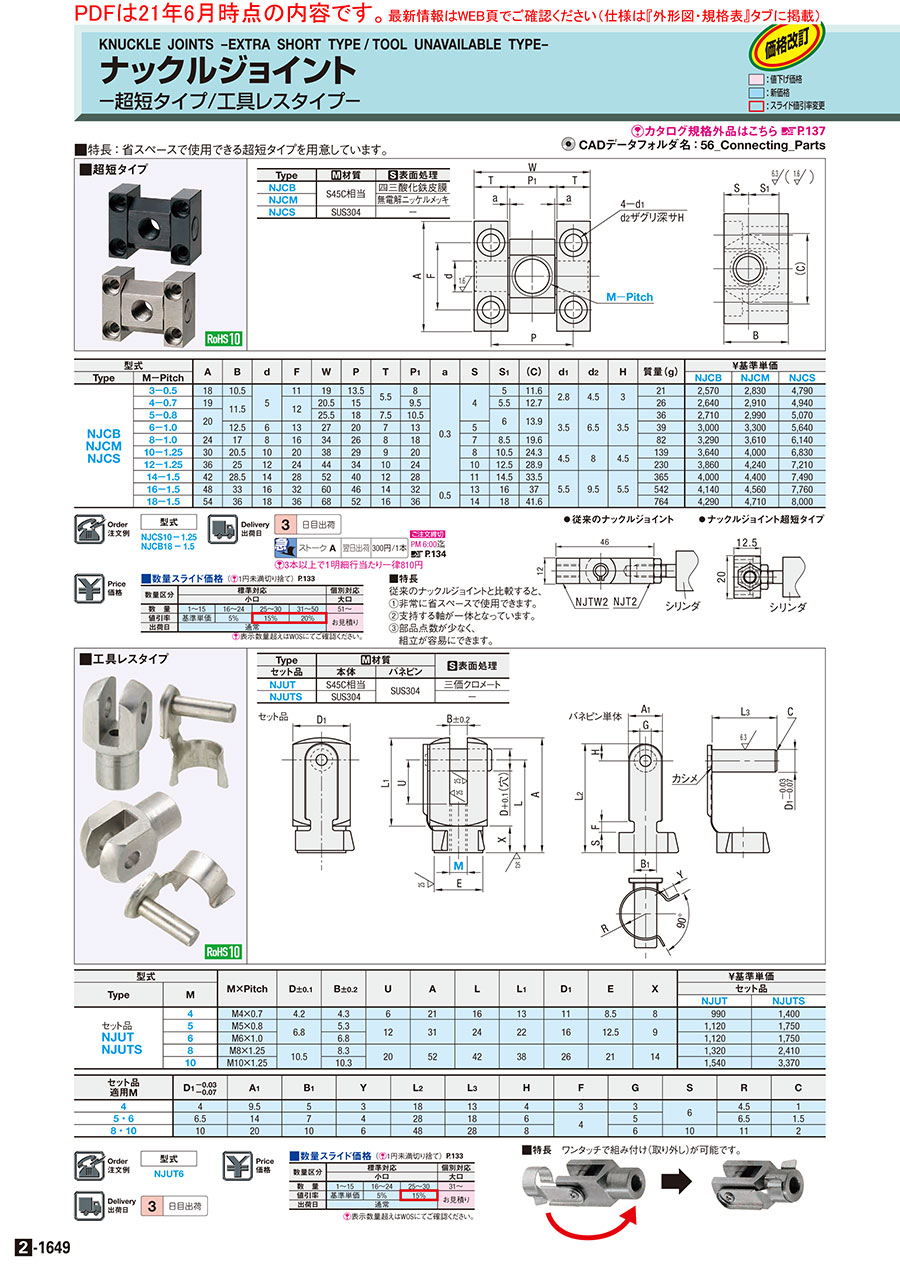

外形図・規格表
セット品
バネピン単体
| Type | [ M ]材質 | [ S ]表面処理 | |
| セット品 | 本体 | バネピン | |
| NJUT | S45C相当 | SUS304 | 三価クロメ−ト |
| NJUTS | SUS304 | − | |
規格表
| 型式 |
| NJUT6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M×Pitch | D | ±0.1 | B | ±0.2 | U | A | L | L1 | D1 | E | X | ￥基準単価 | ||
| Type | M | セット品 | |||||||||||||
| NJUT | NJUTS | ||||||||||||||
| セット品 NJUT NJUTS | 4 | M4×0.7 | 4.2 | 4.3 | 6 | 21 | 16 | 13 | 11 | 8.5 | 8 | 990 | 1,400 | ||
| 5 | M5×0.8 | 6.8 | 5.3 | 12 | 31 | 24 | 22 | 16 | 12.5 | 9 | 1,120 | 1,750 | |||
| 6 | M6×1.0 | 6.8 | 1,120 | 1,750 | |||||||||||
| 8 | M8×1.25 | 10.5 | 8.3 | 20 | 52 | 42 | 38 | 26 | 21 | 14 | 1,320 | 2,410 | |||
| 10 | M10×1.25 | 10.3 | 1,540 | 3,370 | |||||||||||
| セット品 適用M | D1−0.03 −0.07 | A1 | B1 | Y | L2 | L3 | H | F | G | S | R | C |
| 4 | 4 | 9.5 | 5 | 3 | 18 | 13 | 4 | 3 | 3 | 6 | 4.5 | 1 |
| 5・6 | 6.5 | 14 | 7 | 4 | 28 | 18 | 6 | 4 | 5 | 6.5 | 1.5 | |
| 8・10 | 10 | 20 | 10 | 6 | 48 | 28 | 8 | 6 | 10 | 11 | 2 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,090円 ( 1,199円 ) | 3日目 |
|
1,230円 ( 1,353円 ) | 3日目 |
|
1,230円 ( 1,353円 ) | 3日目 |
|
1,450円 ( 1,595円 ) | 3日目 |
|
1,690円 ( 1,859円 ) | 3日目 |
|
1,540円 ( 1,694円 ) | 3日目 |
|
1,930円 ( 2,123円 ) | 3日目 |
|
1,930円 ( 2,123円 ) | 3日目 |
|
2,650円 ( 2,915円 ) | 3日目 |
|
3,710円 ( 4,081円 ) | 3日目 |
詳細情報
基本情報
ワンタッチで開閉することができ、メンテナンス性に優れたナックルジョイントです。
ご注意
- 23年3月に販売終了予定（在庫無くなり次第販売終了）となります。
類似品は Y-J10又はY-J16 となります。仕様の違いをご確認ください。 - 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜15 | 16〜24 | 25〜30 | 31～ |
| 値引率 | 基準単価 | 5％ | 15％ | お見積り |
| 出荷日 | 通常 | |||
概要・仕様
仕様・概要
■特長
ワンタッチで組み付け（取り外し）が可能です。
ワンタッチで組み付け（取り外し）が可能です。
