ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７

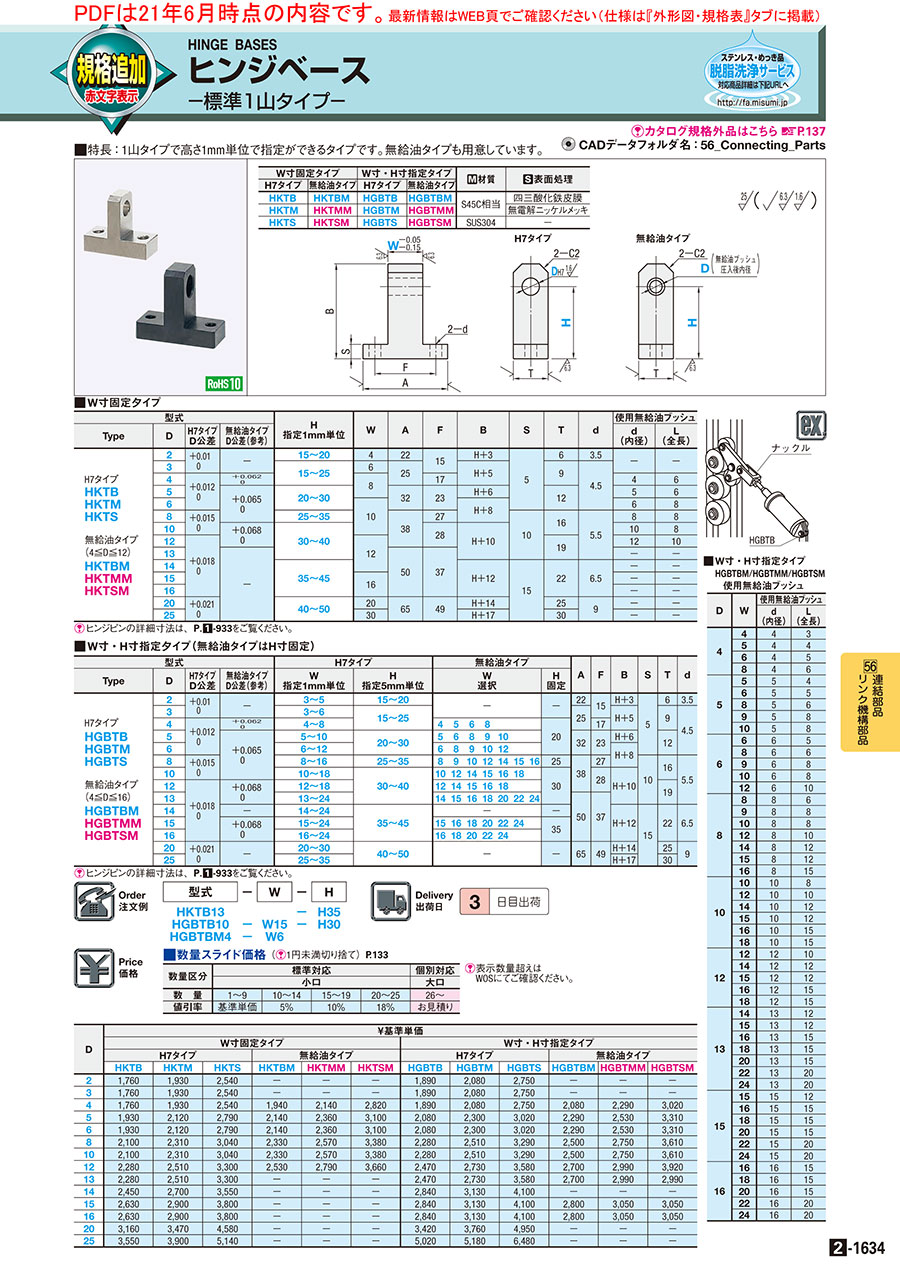

カタログ |P.2-1634

4.6

平均満足度4.6

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－Ａ・Ｈ寸コンパクトタイプ－

4.6

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－中央支点二点取付タイプ－

4.7

通常出荷日：5 日目

【規格拡張】防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。【...

詳細情報を確認する

特性・用途
該当なし
種類
ヒンジベース
形状
1山タイプ
取付け位置
標準タイプ

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が129型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

H7タイプ

無給油タイプ

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、T、A寸法は除く。

W寸固定タイプ		W寸・H寸指定タイプ		材質	表面処理
H7タイプ	無給油タイプ	H7タイプ	無給油タイプ	材質	表面処理
HKTB	HKTBM	HGBTB	HGBTBM	S45C相当	四三酸化鉄皮膜
HKTM	HKTMM	HGBTM	HGBTMM	S45C相当	無電解ニッケルメッキ
HKTS	HKTSM	HGBTS	HGBTSM	SUS304	−

規格表

型式	−	W	−	H
HKTB13 HGBTB10 HGBTBM4	− −	W15 W6	− −	H35 H30

■ W寸固定夕イプ

型式				H 指定1mm単位	W	A	F	B	S	T	d	使用無給油ブッシュ
Type	D	H7タイプ D公差	無給油タイプ D公差(参考)									d (内径)	L (全長)
H7タイプ HKTB HKTM HKTS 無給油タイプ (4≦D≦12) HKTBM HKTMM HKTSM	2	＋0.01 0	−	15〜20	4	22	15	H＋3	5	6	3.5	−	−
	3			15〜25	6	25		H＋5		9	4.5
	4	＋0.012 0	＋0.062 0		8		17					4	6
	5		＋0.065 0	20〜30		32	23	H＋6		12		5	6
	6				10			H＋8				6	8
	8	＋0.015 0		25〜35		38	27		10	16	5.5	8	8
	10		＋0.068 0	30〜40			28	H＋10				10	8
	12	＋0.018 0			12					19		12	10
	13		−			50	37					−	−
	14			35〜45				H＋12	15	22	6.5	−	−
	15				16							−	−
	16											−	−
	20	＋0.021 0		40〜50	20	65	49	H＋14		25	9	−	−
	25				30			H＋17		30		−	−

ヒンジピンの詳細寸法は、こちらをご覧ください。

■ W寸・H寸指定夕イプ（無給油タイプはH寸固定）

型式				H7タイプ		無給油タイプ		A	F	B	S	T	d
Type	D	H7タイプ D公差	無給油タイプ D公差(参考)	W 指定1mm単位	H 指定5mm単位	W 選択	H 固定
H7タイプ HGBTB HGBTM HGBTS 無給油タイプ (4≦D≦16) HGBTBM HGBTMM HGBTSM	2	＋0.01 0	−	3〜5	15〜20	−	−	22	15	H＋3	5	6	3.5
	3			3〜6	15〜25			25		H＋5		9	4.5
	4	＋0.012 0	＋0.062 0	4〜8		4 5 6 8	20		17
	5		＋0.065 0	5〜10	20〜30	5 6 8 9 10		32	23	H＋6		12
	6			6〜12		6 8 9 10 12				H＋8
	8	＋0.015 0		8〜16	25〜35	8 9 10 12 14 15 16	25	38	27		10	16	5.5
	10			10〜18	30〜40	10 12 14 15 16 18	30		28	H＋10
	12	＋0.018 0	＋0.068 0	12〜18		12 14 15 16 18						19
	13			13〜24		14 15 16 18 20 22 24		50	37
	14		−	14〜24	35〜45	−	−			H＋12	15	22	6.5
	15		＋0.068 0	15〜24		15 16 18 20 22 24	35
	16			16〜24		16 18 20 22 24
	20	＋0.021 0	−	20〜30	40〜50	−	−	65	49	H＋14		25	9
	25			25〜35						H＋17		30

[ ! ]ヒンジピンの詳細寸法は、こちらをご覧ください。

■W寸・H寸指定タイプ
HGBTBM/HGBTMM/HGBTSM
使用無給油ブッシュ

D	W	無給油ブッシュ		D	W	無給油ブッシュ
D	W	d （内径）	L （全長）	D	W	d （内径）	L （全長）
4	4	4	3	12	12	12	10
	5	4	4		14	12	12
	6	4	5		15	12	12
	8	4	6		16	12	15
5	5	5	4		18	12	15
	6	5	5	13	14	13	12
	8	5	6		15	13	12
	9	5	8		16	13	15
	10	5	8		18	13	15
6	6	6	5		20	13	15
	8	6	6		22	13	20
	9	6	8		24	13	20
	10	6	8	15	15	15	12
	12	6	10		16	15	15
8	8	8	6		18	15	15
	9	8	8		20	15	15
	10	8	8		22	15	20
	12	8	10		24	15	20
	14	8	12	16	16	16	15
	15	8	12		18	16	15
	16	8	15		20	16	15
10	10	10	8		22	16	20
	12	10	10		24	16	20
	14	10	12
	15	10	12
	16	10	15
	18	10	15

型番リスト

表示件数

型番

HGBTB2-W[3-5/1]-H[15-20/5]

HGBTB3-W[3-6/1]-H[15-25/5]

HGBTB4-W[4-8/1]-H[15-25/5]

HGBTB5-W[5-10/1]-H[20-30/5]

HGBTB6-W[6-12/1]-H[20-30/5]

HGBTB8-W[8-16/1]-H[25-35/5]

HGBTB10-W[10-18/1]-H[30-40/5]

HGBTB12-W[12-18/1]-H[30-40/5]

HGBTB13-W[13-24/1]-H[30-40/5]

HGBTB14-W[14-24/1]-H[35-45/5]

HGBTB15-W[15-24/1]-H[35-45/5]

HGBTB16-W[16-24/1]-H[35-45/5]

HGBTB20-W[20-30/1]-H[40-50/5]

HGBTB25-W[25-35/1]-H[40-50/5]

HGBTBM4-W[4,5,6,8]

HGBTBM5-W[5,6,8,9,10]

HGBTBM6-W[6,8,9,10,12]

HGBTBM8-W[8,9,10,12,14,15,16]

HGBTBM10-W[10,12,14,15,16,18]

HGBTBM12-W[12,14,15,16,18]

HGBTBM13-W[14,15,16,18,20,22,24]

HGBTBM15-W[15,16,18,20,22,24]

HGBTBM16-W[16,18,20,22,24]

HGBTM2-W[3-5/1]-H[15-20/5]

HGBTM3-W[3-6/1]-H[15-25/5]

HGBTM4-W[4-8/1]-H[15-25/5]

HGBTM5-W[5-10/1]-H[20-30/5]

HGBTM6-W[6-12/1]-H[20-30/5]

HGBTM8-W[8-16/1]-H[25-35/5]

HGBTM10-W[10-18/1]-H[30-40/5]

HGBTM12-W[12-18/1]-H[30-40/5]

HGBTM13-W[13-24/1]-H[30-40/5]

HGBTM14-W[14-24/1]-H[35-45/5]

HGBTM15-W[15-24/1]-H[35-45/5]

HGBTM16-W[16-24/1]-H[35-45/5]

HGBTM20-W[20-30/1]-H[40-50/5]

HGBTM25-W[25-35/1]-H[40-50/5]

HGBTMM4-W[4,5,6,8]

HGBTMM5-W[5,6,8,9,10]

HGBTMM6-W[6,8,9,10,12]

HGBTMM8-W[8,9,10,12,14,15,16]

HGBTMM10-W[10,12,14,15,16,18]

HGBTMM12-W[12,14,15,16,18]

HGBTMM13-W[14,15,16,18,20,22,24]

HGBTMM15-W[15,16,18,20,22,24]

HGBTMM16-W[16,18,20,22,24]

HGBTS2-W[3-5/1]-H[15-20/5]

HGBTS3-W[3-6/1]-H[15-25/5]

HGBTS4-W[4-8/1]-H[15-25/5]

HGBTS5-W[5-10/1]-H[20-30/5]

HGBTS6-W[6-12/1]-H[20-30/5]

HGBTS8-W[8-16/1]-H[25-35/5]

HGBTS10-W[10-18/1]-H[30-40/5]

HGBTS12-W[12-18/1]-H[30-40/5]

HGBTS13-W[13-24/1]-H[30-40/5]

HGBTS14-W[14-24/1]-H[35-45/5]

HGBTS15-W[15-24/1]-H[35-45/5]

HGBTS16-W[16-24/1]-H[35-45/5]

HGBTS20-W[20-30/1]-H[40-50/5]

HGBTS25-W[25-35/1]-H[40-50/5]

材質

表面処理

穴径D

(φ)

高さ寸法 H

(mm)

穴タイプ

幅寸法 W

(mm)

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

S45C相当	四三酸化鉄皮膜	2	15 ～ 20	H7タイプ	3 ～ 5	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	15 ～ 25	H7タイプ	3 ～ 6	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	15 ～ 25	H7タイプ	4 ～ 8	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	20 ～ 30	H7タイプ	5 ～ 10	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	20 ～ 30	H7タイプ	6 ～ 12	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	25 ～ 35	H7タイプ	8 ～ 16	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	30 ～ 40	H7タイプ	10 ～ 18	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	30 ～ 40	H7タイプ	12 ～ 18	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	30 ～ 40	H7タイプ	13 ～ 24	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	35 ～ 45	H7タイプ	14 ～ 24	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	35 ～ 45	H7タイプ	15 ～ 24	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	35 ～ 45	H7タイプ	16 ～ 24	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	40 ～ 50	H7タイプ	20 ～ 30	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	40 ～ 50	H7タイプ	25 ～ 35	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	20	無給油タイプ	4 ～ 8	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	5	20	無給油タイプ	5 ～ 10	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	6	20	無給油タイプ	6 ～ 12	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	8	25	無給油タイプ	8 ～ 16	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	10	30	無給油タイプ	10 ～ 18	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	12	30	無給油タイプ	12 ～ 18	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	13	30	無給油タイプ	14 ～ 24	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	15	35	無給油タイプ	15 ～ 24	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	16	-	無給油タイプ	16 ～ 24	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	2	15 ～ 20	H7タイプ	3 ～ 5	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	15 ～ 25	H7タイプ	3 ～ 6	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	15 ～ 25	H7タイプ	4 ～ 8	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	20 ～ 30	H7タイプ	5 ～ 10	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	20 ～ 30	H7タイプ	6 ～ 12	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	25 ～ 35	H7タイプ	8 ～ 16	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	30 ～ 40	H7タイプ	10 ～ 18	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	30 ～ 40	H7タイプ	12 ～ 18	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	13	30 ～ 40	H7タイプ	13 ～ 24	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	14	35 ～ 45	H7タイプ	14 ～ 24	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	35 ～ 45	H7タイプ	15 ～ 24	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	16	35 ～ 45	H7タイプ	16 ～ 24	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	40 ～ 50	H7タイプ	20 ～ 30	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	25	40 ～ 50	H7タイプ	25 ～ 35	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	-	無給油タイプ	4 ～ 8	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	5	-	無給油タイプ	5 ～ 10	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	6	-	無給油タイプ	6 ～ 12	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	8	-	無給油タイプ	8 ～ 16	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	10	-	無給油タイプ	10 ～ 18	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	12	-	無給油タイプ	12 ～ 18	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	13	-	無給油タイプ	14 ～ 24	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	15	-	無給油タイプ	15 ～ 24	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	16	-	無給油タイプ	16 ～ 24	対象外	-	-	10	1個
SUS304	なし	2	15 ～ 20	H7タイプ	3 ～ 5	対象	SUS304	-	10	1個
SUS304	なし	3	15 ～ 25	H7タイプ	3 ～ 6	対象	SUS304	-	10	1個
SUS304	なし	4	15 ～ 25	H7タイプ	4 ～ 8	対象	SUS304	-	10	1個
SUS304	なし	5	20 ～ 30	H7タイプ	5 ～ 10	対象	SUS304	-	10	1個
SUS304	なし	6	20 ～ 30	H7タイプ	6 ～ 12	対象	SUS304	-	10	1個
SUS304	なし	8	25 ～ 35	H7タイプ	8 ～ 16	対象	SUS304	-	10	1個
SUS304	なし	10	30 ～ 40	H7タイプ	10 ～ 18	対象	SUS304	-	10	1個
SUS304	なし	12	30 ～ 40	H7タイプ	12 ～ 18	対象	SUS304	-	10	1個
SUS304	なし	13	30 ～ 40	H7タイプ	13 ～ 24	対象	SUS304	-	10	1個
SUS304	なし	14	35 ～ 45	H7タイプ	14 ～ 24	対象	SUS304	-	10	1個
SUS304	なし	15	35 ～ 45	H7タイプ	15 ～ 24	対象	SUS304	-	10	1個
SUS304	なし	16	35 ～ 45	H7タイプ	16 ～ 24	対象	SUS304	-	10	1個
SUS304	なし	20	40 ～ 50	H7タイプ	20 ～ 30	対象	SUS304	-	10	1個
SUS304	なし	25	40 ～ 50	H7タイプ	25 ～ 35	対象	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-HGBTM2
- ( - )	3日目	SL-HGBTM3
- ( - )	3日目	SL-HGBTM4
- ( - )	3日目	SL-HGBTM5
- ( - )	3日目	SL-HGBTM6
- ( - )	3日目	SL-HGBTM8
- ( - )	3日目	SL-HGBTM10
- ( - )	3日目	SL-HGBTM12
- ( - )	3日目	SL-HGBTM13
- ( - )	3日目	SL-HGBTM14
- ( - )	3日目	SL-HGBTM15
- ( - )	3日目	SL-HGBTM16
- ( - )	3日目	SL-HGBTM20
- ( - )	3日目	SL-HGBTM25
- ( - )	3日目	SL-HGBTMM4
- ( - )	3日目	SL-HGBTMM5
- ( - )	3日目	SL-HGBTMM6
- ( - )	3日目	SL-HGBTMM8
- ( - )	3日目	SL-HGBTMM10
- ( - )	3日目	SL-HGBTMM12
- ( - )	3日目	SL-HGBTMM13
- ( - )	3日目	SL-HGBTMM15
- ( - )	3日目	SL-HGBTMM16
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-

基本情報
納期・価格
概要・仕様

基本情報

【規格拡張】
防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。

【特徴】
Ｈ寸（高さ）を１ｍｍで指定できる汎用的なヒンジベースです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	W寸固定タイプ						W寸・H寸指定タイプ
	H7タイプ			無給油タイプ			H7タイプ			無給油タイプ
	HKTB	HKTM	HKTS	HKTBM	HKTMM	HKTSM	HGBTB	HGBTM	HGBTS	HGBTBM	HGBTMM	HGBTSM
2	1,850	2,030	2,670	-	-	-	1,980	2,180	2,890	-	-	-
3	1,850	2,030	2,670	-	-	-	1,980	2,180	2,890	-	-	-
4	1,850	2,030	2,670	2,040	2,250	2,960	1,980	2,180	2,890	2,180	2,400	3,170
5	2,030	2,230	2,930	2,250	2,480	3,260	2,180	2,420	3,170	2,400	2,660	3,480
6	2,030	2,230	2,930	2,250	2,480	3,260	2,180	2,420	3,170	2,400	2,660	3,480
8	2,210	2,430	3,190	2,450	2,700	3,550	2,390	2,640	3,450	2,630	2,890	3,790
10	2,210	2,430	3,190	2,450	2,700	3,550	2,390	2,640	3,450	2,630	2,890	3,790
12	2,390	2,640	3,470	2,660	2,930	3,840	2,590	2,870	3,760	2,840	3,140	4,120
13	2,390	2,640	3,470	-	-	-	2,590	2,870	3,760	2,840	3,140	3,140
14	2,570	2,840	3,730	-	-	-	2,980	3,290	4,310	-	-	-
15	2,760	3,050	3,990	-	-	-	2,980	3,290	4,310	2,940	3,200	3,200
16	2,760	3,050	3,990	-	-	-	2,980	3,290	4,310	2,940	3,200	3,200
20	3,320	3,640	4,810	-	-	-	3,590	3,950	5,200	-	-	-
25	3,730	4,100	5,400	-	-	-	5,270	5,440	6,800	-	-	-

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	10％	18％	お見積り

表示数量超えは
WOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　極低頭六角穴ツバ付タイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。高い緩み止め効果が期待できるUナットタイプもございます。
ミスミ
【新商品】ヒンジピン　極低頭六角穴ツバ付めねじタイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。低頭ボルトとの組合せで両端とも省スペース化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

FA機器に

満足度：4.02021/05/18

使用歴2年 FA自動機器の部品に使いました。シャフトとの相性も良く問題なく使えています。

1人が参考にしています。

治具

満足度：4.02022/01/13

設計し、見積、設計見直し、再見積もり、発注納品の流れが、記載漏れなどないので早く納品されるので助かっています。

0人が参考にしています。

リンクロッドの取り付け

満足度：5.02019/08/06

ピン径が25まで揃っていて、穴も貫通とブッシュ入りがあり部品を作らずに間に合います。加工して部品を製作することは意外と面...もっと読む

0人が参考にしています。

自社製QA機

満足度：5.02019/07/04

寸法が指定できて便利です。以前は自分で加工して作っていましたが、手間が省けるようになりました。

0人が参考にしています。

治具作成

満足度：5.02018/04/27

サイズが色々指定できるので便利です。また注文させていただきます。

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７	【クリーン洗浄品】ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７	ヒンジベ－ス　－標準２山タイプ－　Ｗ・Ｈ寸指定Ｈ７	【クリーン洗浄品】ヒンジベ－ス　－標準２山タイプ－　Ｗ・Ｈ寸指定Ｈ７	ヒンジベ－ス　－底面取付１山タイプ－　Ｗ・Ｈ寸指定	【クリーン洗浄品】ヒンジベ－ス　－底面取付１山タイプ－　Ｗ・Ｈ寸指定
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	3日目	6日目〜	3日目	6日目〜
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	該当なし	クリーン洗浄
種類	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース
形状	1山タイプ	1山タイプ	2山タイプ	2山タイプ	1山タイプ	1山タイプ
取付け位置	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ

この商品に関連するミスミユニット事例その他の事例を探す

ヒンジベース・ヒンジボルトカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

表面処理

穴径D(φ)

高さ寸法 H(mm)

穴タイプ

幅寸法 W(mm)

タイプ

CAD

出荷日

ヒンジベ－ス －標準１山タイプ－ Ｗ・Ｈ寸指定Ｈ７

ご注意

外形図・規格表

規格表

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ヒンジベース・ヒンジボルトカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７

この商品に関連するミスミユニット事例その他の事例を探す
