ナックルジョイント　－フリ－タイプおねじ－　凹型Ｆ寸固定

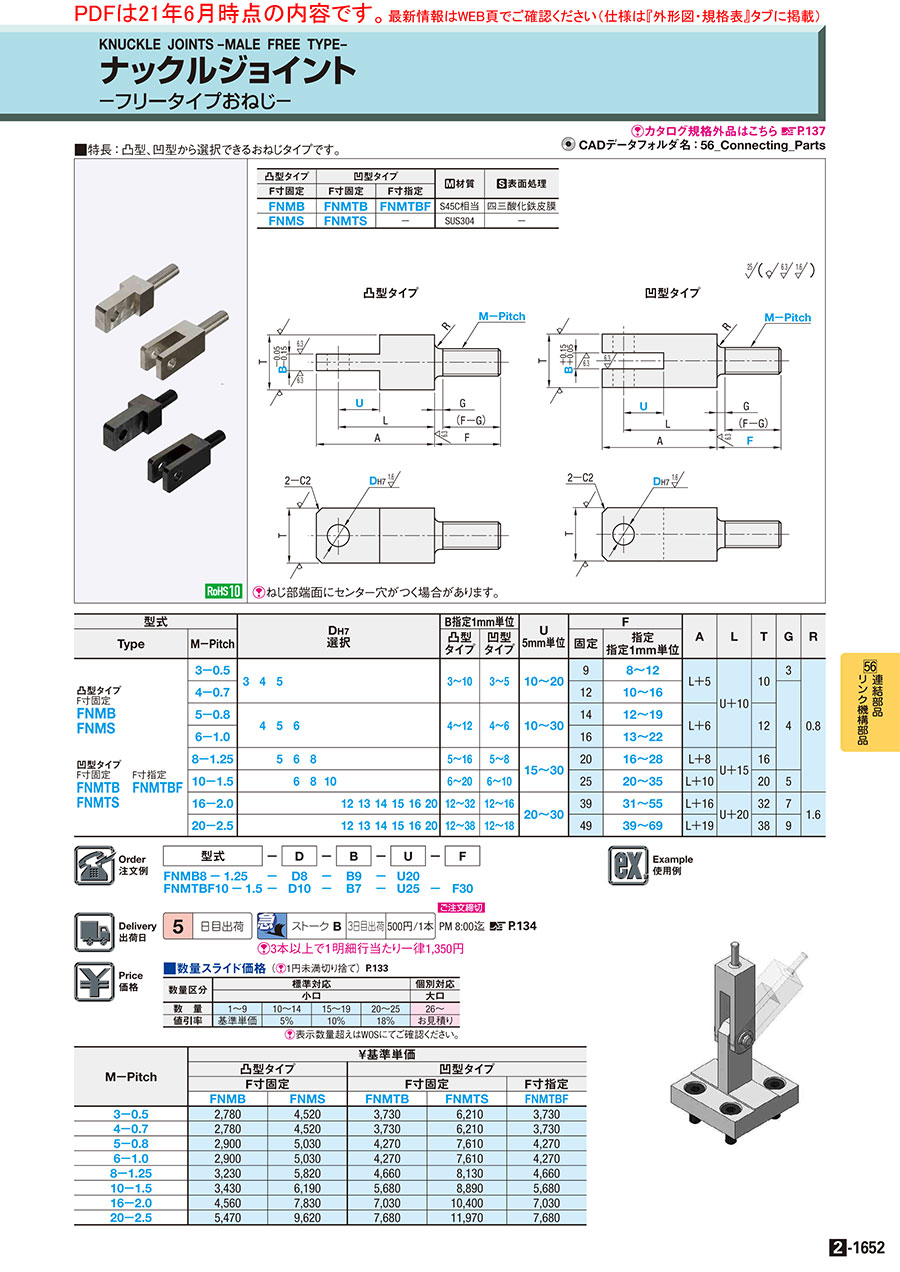

カタログ |P.2-1652

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ナックルジョイント　ー固定タイプー

通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ナックルジョイント　－Ｂ寸選択タイプ－

3.7

通常出荷日：3 日目

凸型・凹型共に、Ｍ３～Ｍ２６まで対応したフリータイプのナックルジョイントおねじ...

詳細情報を確認する

特性・用途
該当なし
タイプ
一山ナックルジョイント / 二山ナックルジョイント
取付け方法
おねじ
アクセサリ付属
付属なし
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が40型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

凸型タイプ

凹型タイプ

[ ! ]ねじ部端面にセンター穴がつく場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、おねじ長さ、T寸法は除く。

凸型タイプ	凹型タイプ		[ M ]材質	[ S ]表面処理
F寸固定	F寸固定	F寸指定	[ M ]材質	[ S ]表面処理
FNMB	FNMTB	FNMTBF	S45C相当	四三酸化鉄皮膜
FNMS	FNMTS	−	SUS304	−

規格表

型式	−	D	−	B	−	U	−	F
FNMB8−1.25 FNMTBF10−1.5	− −	D8 D10	− −	B9 B7	− −	U20 U25	−	F30

型式		D_H7 選択												B指定1mm単位		U 5mm単位	F		A	L	T	G	R
Type	M－Pitch													凸型タイプ	凹型タイプ		固定	指定指定1mm単位
凸型タイプ F寸固定 FNMB FNMS 凹型タイプ F寸固定 F寸指定 FNMTB FNMTBF FNMTS	3－0.5	3	4	5										3〜10	3〜5	10〜20	9	8〜12	L＋5	U＋10	10	3	0.8
	4－0.7																12	10〜16				4
	5－0.8		4	5	6									4〜12	4〜6	10〜30	14	12〜19	L＋6		12
	6－1.0																16	13〜22
	8－1.25			5	6	8								5〜16	5〜8	15〜30	20	16〜28	L＋8	U＋15	16
	10－1.5				6	8	10							6〜20	6〜10		25	20〜35	L＋10		20	5
	16−2.0							12	13	14	15	16	20	12～32	12～16	20〜30	39	31〜55	L＋16	U＋20	32	7	1.6
	20－2.5							12	13	14	15	16	20	12～38	12～18		49	39〜69	L＋19		38	9

型番リスト

表示件数

型番

FNMB3-0.5-D[3,4,5]-B[3-10/1]-U[10-20/5]

FNMB4-0.7-D[3,4,5]-B[3-10/1]-U[10-20/5]

FNMB5-0.8-D[4,5,6]-B[4-12/1]-U[10-30/5]

FNMB6-1.0-D[4,5,6]-B[4-12/1]-U[10-30/5]

FNMB8-1.25-D[5,6,8]-B[5-16/1]-U[15-30/5]

FNMB10-1.5-D[6,8,10]-B[6-20/1]-U[15-30/5]

FNMB16-2.0-D[12,13,14,15,16,20]-B[12-32/1]-U[20-30/5]

FNMB20-2.5-D[12,13,14,15,16,20]-B[12-38/1]-U[20-30/5]

FNMS3-0.5-D[3,4,5]-B[3-10/1]-U[10-20/5]

FNMS4-0.7-D[3,4,5]-B[3-10/1]-U[10-20/5]

FNMS5-0.8-D[4,5,6]-B[4-12/1]-U[10-30/5]

FNMS6-1.0-D[4,5,6]-B[4-12/1]-U[10-30/5]

FNMS8-1.25-D[5,6,8]-B[5-16/1]-U[15-30/5]

FNMS10-1.5-D[6,8,10]-B[6-20/1]-U[15-30/5]

FNMS16-2.0-D[12,13,14,15,16,20]-B[12-32/1]-U[20-30/5]

FNMS20-2.5-D[12,13,14,15,16,20]-B[12-38/1]-U[20-30/5]

FNMTB3-0.5-D[3,4,5]-B[3-5/1]-U[10-20/5]

FNMTB4-0.7-D[3,4,5]-B[3-5/1]-U[10-20/5]

FNMTB5-0.8-D[4,5,6]-B[4-6/1]-U[10-30/5]

FNMTB6-1.0-D[4,5,6]-B[4-6/1]-U[10-30/5]

FNMTB8-1.25-D[5,6,8]-B[5-8/1]-U[15-30/5]

FNMTB10-1.5-D[6,8,10]-B[6-10/1]-U[15-30/5]

FNMTB16-2.0-D[12,13,14,15,16,20]-B[12-16/1]-U[20-30/5]

FNMTB20-2.5-D[12,13,14,15,16,20]-B[12-18/1]-U[20-30/5]

FNMTBF3-0.5-D[3,4,5]-B[3-5/1]-U[10-20/5]-F[8-12/1]

FNMTBF4-0.7-D[3,4,5]-B[3-5/1]-U[10-20/5]-F[10-16/1]

FNMTBF5-0.8-D[4,5,6]-B[4-6/1]-U[10-30/5]-F[12-19/1]

FNMTBF6-1.0-D[4,5,6]-B[4-6/1]-U[10-30/5]-F[13-22/1]

FNMTBF8-1.25-D[5,6,8]-B[5-8/1]-U[15-30/5]-F[16-28/1]

FNMTBF10-1.5-D[6,8,10]-B[6-10/1]-U[15-30/5]-F[20-35/1]

FNMTBF16-2.0-D[12,13,14,15,16,20]-B[12-16/1]-U[20-30/5]-F[31-55/1]

FNMTBF20-2.5-D[12,13,14,15,16,20]-B[12-18/1]-U[20-30/5]-F[39-69/1]

FNMTS3-0.5-D[3,4,5]-B[3-5/1]-U[10-20/5]

FNMTS4-0.7-D[3,4,5]-B[3-5/1]-U[10-20/5]

FNMTS5-0.8-D[4,5,6]-B[4-6/1]-U[10-30/5]

FNMTS6-1.0-D[4,5,6]-B[4-6/1]-U[10-30/5]

FNMTS8-1.25-D[5,6,8]-B[5-8/1]-U[15-30/5]

FNMTS10-1.5-D[6,8,10]-B[6-10/1]-U[15-30/5]

FNMTS16-2.0-D[12,13,14,15,16,20]-B[12-16/1]-U[20-30/5]

FNMTS20-2.5-D[12,13,14,15,16,20]-B[12-18/1]-U[20-30/5]

ねじサイズ M

(mm)

ねじピッチ

(mm)

材質

表面処理

ねじ長さ F

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

M3	0.5	[スチール] S45C相当	四三酸化鉄皮膜	-	3 ～ 10	3 ～ 5	10 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
M4	0.7	[スチール] S45C相当	四三酸化鉄皮膜	-	3 ～ 10	3 ～ 5	10 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
M5	0.8	[スチール] S45C相当	四三酸化鉄皮膜	-	4 ～ 12	4 ～ 6	10 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M6	1	[スチール] S45C相当	四三酸化鉄皮膜	-	4 ～ 12	4 ～ 6	10 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M8	1.25	[スチール] S45C相当	四三酸化鉄皮膜	-	5 ～ 16	5 ～ 8	15 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M10	1.5	[スチール] S45C相当	四三酸化鉄皮膜	-	6 ～ 20	6 ～ 10	15 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M16	2	[スチール] S45C相当	四三酸化鉄皮膜	-	12 ～ 32	12 ～ 20	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M20	2.5	[スチール] S45C相当	四三酸化鉄皮膜	-	12 ～ 38	12 ～ 20	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M3	0.5	SUS304	無し	-	3 ～ 10	3 ～ 5	10 ～ 20	SUS304	-	10	1個
M4	0.7	SUS304	無し	-	3 ～ 10	3 ～ 5	10 ～ 20	SUS304	-	10	1個
M5	0.8	SUS304	無し	-	4 ～ 12	4 ～ 6	10 ～ 30	SUS304	-	10	1個
M6	1	SUS304	無し	-	4 ～ 12	4 ～ 6	10 ～ 30	SUS304	-	10	1個
M8	1.25	SUS304	無し	-	5 ～ 16	5 ～ 8	15 ～ 30	SUS304	-	10	1個
M10	1.5	SUS304	無し	-	6 ～ 20	6 ～ 10	15 ～ 30	SUS304	-	10	1個
M16	2	SUS304	無し	-	12 ～ 32	12 ～ 20	20 ～ 30	SUS304	-	10	1個
M20	2.5	SUS304	無し	-	12 ～ 38	12 ～ 20	20 ～ 30	SUS304	-	10	1個
M3	0.5	[スチール] S45C相当	四三酸化鉄皮膜	9	3 ～ 5	3 ～ 5	10 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
M4	0.7	[スチール] S45C相当	四三酸化鉄皮膜	12	3 ～ 5	3 ～ 5	10 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
M5	0.8	[スチール] S45C相当	四三酸化鉄皮膜	14	4 ～ 6	4 ～ 6	10 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M6	1	[スチール] S45C相当	四三酸化鉄皮膜	16	4 ～ 6	4 ～ 6	10 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M8	1.25	[スチール] S45C相当	四三酸化鉄皮膜	20	5 ～ 8	5 ～ 8	15 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M10	1.5	[スチール] S45C相当	四三酸化鉄皮膜	25	6 ～ 10	6 ～ 10	15 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M16	2	[スチール] S45C相当	四三酸化鉄皮膜	39	12 ～ 16	12 ～ 20	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M20	2.5	[スチール] S45C相当	四三酸化鉄皮膜	49	12 ～ 18	12 ～ 20	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M3	0.5	[スチール] S45C相当	四三酸化鉄皮膜	8 ～ 12	3 ～ 5	3 ～ 5	10 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
M4	0.7	[スチール] S45C相当	四三酸化鉄皮膜	10 ～ 16	3 ～ 5	3 ～ 5	10 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
M5	0.8	[スチール] S45C相当	四三酸化鉄皮膜	12 ～ 19	4 ～ 6	4 ～ 6	10 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M6	1	[スチール] S45C相当	四三酸化鉄皮膜	13 ～ 22	4 ～ 6	4 ～ 6	10 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M8	1.25	[スチール] S45C相当	四三酸化鉄皮膜	16 ～ 28	5 ～ 8	5 ～ 8	15 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M10	1.5	[スチール] S45C相当	四三酸化鉄皮膜	20 ～ 35	6 ～ 10	6 ～ 10	15 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M16	2	[スチール] S45C相当	四三酸化鉄皮膜	31 ～ 55	12 ～ 16	12 ～ 20	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M20	2.5	[スチール] S45C相当	四三酸化鉄皮膜	39 ～ 69	12 ～ 18	12 ～ 20	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
M3	0.5	SUS304	無し	9	3 ～ 5	3 ～ 5	10 ～ 20	SUS304	-	10	1個
M4	0.7	SUS304	無し	12	3 ～ 5	3 ～ 5	10 ～ 20	SUS304	-	10	1個
M5	0.8	SUS304	無し	14	4 ～ 6	4 ～ 6	10 ～ 30	SUS304	-	10	1個
M6	1	SUS304	無し	16	4 ～ 6	4 ～ 6	10 ～ 30	SUS304	-	10	1個
M8	1.25	SUS304	無し	20	5 ～ 8	5 ～ 8	15 ～ 30	SUS304	-	10	1個
M10	1.5	SUS304	無し	25	6 ～ 10	6 ～ 10	15 ～ 30	SUS304	-	10	1個
M16	2	SUS304	無し	39	12 ～ 16	12 ～ 20	20 ～ 30	SUS304	-	10	1個
M20	2.5	SUS304	無し	49	12 ～ 18	12 ～ 20	20 ～ 30	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-FNMS3-0.5
- ( - )	5日目	SL-FNMS4-0.7
- ( - )	5日目	SL-FNMS5-0.8
- ( - )	5日目	SL-FNMS6-1.0
- ( - )	5日目	SL-FNMS8-1.25
- ( - )	5日目	SL-FNMS10-1.5
- ( - )	5日目	SL-FNMS16-2.0
- ( - )	5日目	SL-FNMS20-2.5
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-FNMTS3-0.5
- ( - )	5日目	SL-FNMTS4-0.7
- ( - )	5日目	SL-FNMTS5-0.8
- ( - )	5日目	SL-FNMTS6-1.0
- ( - )	5日目	SL-FNMTS8-1.25
- ( - )	5日目	SL-FNMTS10-1.5
- ( - )	5日目	SL-FNMTS16-2.0
- ( - )	5日目	SL-FNMTS20-2.5

基本情報

凸型・凹型共に、Ｍ３～Ｍ２６まで対応したフリータイプのナックルジョイントおねじです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

M－Pitch	￥基準単価
	凸型タイプ		凹型タイプ
	F寸固定		F寸固定		F寸指定
	FNMB	FNMS	FNMTB	FNMTS	FNMTBF
3－0.5	2,920	4,750	3,920	6,520	3,920
4－0.7	2,920	4,750	3,920	6,520	3,920
5－0.8	3,050	5,280	4,480	7,990	4,480
6－1.0	3,050	5,280	4,480	7,990	4,480
8－1.25	3,390	6,110	4,890	8,540	4,890
10－1.5	3,600	6,500	5,960	9,330	5,960
16−2.0	4,790	8,220	7,380	10,920	7,380
20－2.5	5,740	10,100	8,060	12,570	8,060

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期


5	日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ナックルジョイント　ー固定タイプー
固定寸法のナックルジョイントです。ピンを付属品として付けております。
ミスミ
ナックルジョイント　－フリ－タイプめねじ－　凹型スタンダード
凸型・凹型ともに、Ｍ3～Ｍ26まで対応したフリータイプのナックルジョイントめねじです。
ミスミ
ナックルジョイント　－Ｂ寸選択タイプ－
凸型・凹型ともに、Ｍ3～Ｍ18まで対応した廻り止め機能付きナックルジョイントです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ナックルジョイント　－フリ－タイプおねじ－　凹型Ｆ寸固定のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

付属装置に使用しています

満足度：5.02022/04/14

当社で製作している付属装置に使用しています。レバー部とバルブを接続するロッド先端に取り付けています。3DCADデータがあ...もっと読む

0人が参考にしています。

研究用冶具の固定

満足度：4.02018/11/29

寸法精度等は問題ありません。端面も十分です。単価が高いのと、穴にタップ設定ができたら助かります。

0人が参考にしています。

てこを使ったハンドルに使用

満足度：5.02018/06/01

この価格でこの納期で納めていただきありがたかった。製作加工に出せばどうしてもワンオフ製作になるのでコストが合わなかった...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ナックルジョイント　－フリ－タイプおねじ－　凹型Ｆ寸固定	【クリーン洗浄品】ナックルジョイント　－フリ－タイプおねじ－　凹型Ｆ寸固定	ナックルジョイント　－Ｂ寸選択タイプ－	【クリーン洗浄品】ナックルジョイント　－Ｂ寸選択タイプ－	ナックルジョイント　無給油ブシュ圧入タイプ	ナックルジョイント　－フリ－タイプめねじ－　凹型スタンダード
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	8日目	3日目	6日目	5日目	3日目
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	該当なし	該当なし
タイプ	一山ナックルジョイント / 二山ナックルジョイント	一山ナックルジョイント / 二山ナックルジョイント	一山ナックルジョイント / 二山ナックルジョイント	一山ナックルジョイント / 二山ナックルジョイント	一山ナックルジョイント / 二山ナックルジョイント	-
取付け方法	おねじ	おねじ	めねじ	めねじ	めねじ	めねじ
アクセサリ付属	付属なし	付属なし	付属なし	付属なし	付属なし	付属なし
材質証明書	対象	対象	対象	対象	対象外	対象
