ミスミ

マルチスパイラルチューブ

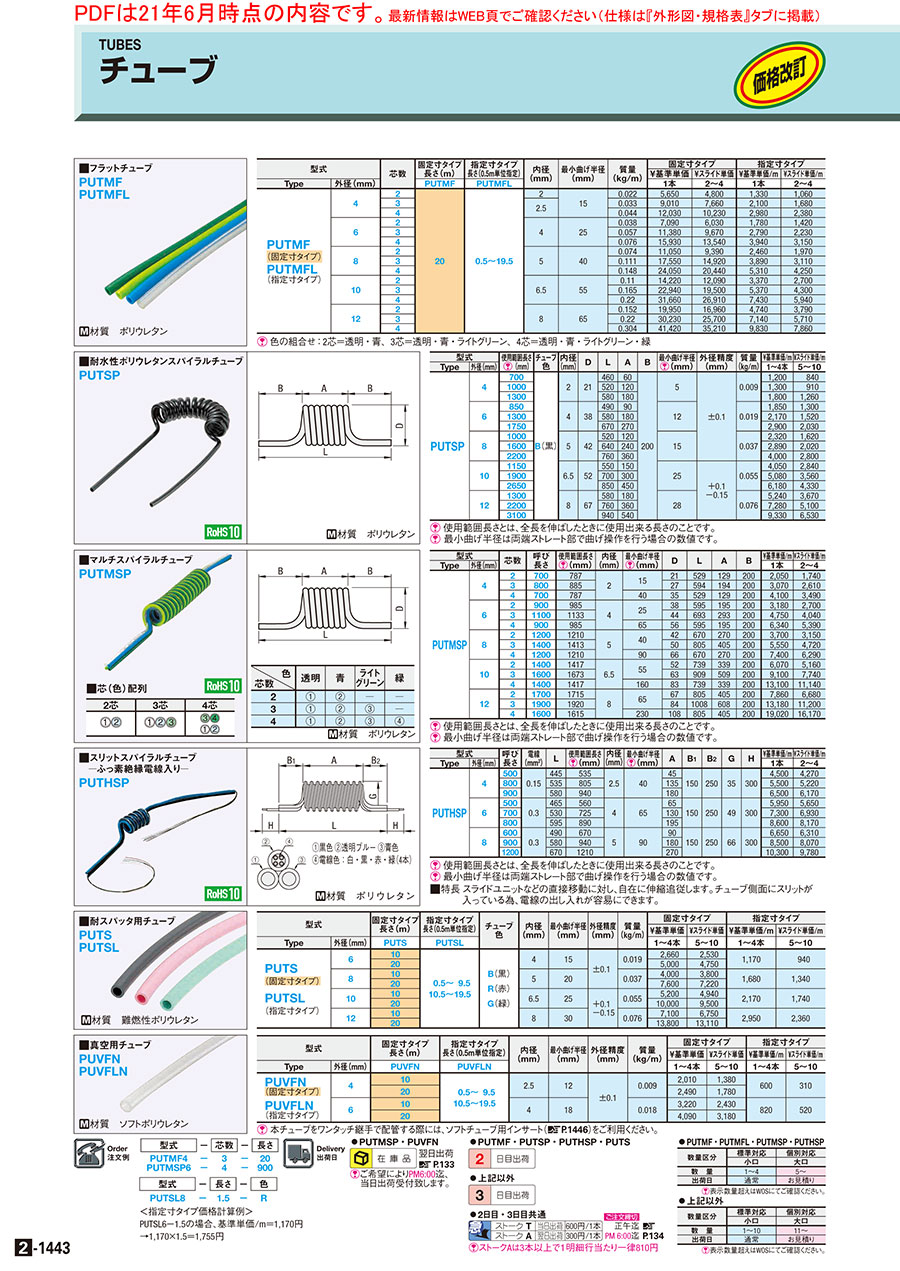

カタログ |P.2-1443

数量スライド割引
納期短縮
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 2,500円～22,180円

税込単価: 2,750円～24,398円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ソフトチューブ用インサート

通常価格(税別)： 150円 (税込価格：165円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スリットスパイラルチューブ

通常価格(税別)： 5,250円 (税込価格：5,775円)

通常出荷日：在庫品1日目

【特長】・複動シリンダの複数配管が可能なマルチスパイラルチューブです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
スパイラル
材質
ウレタン
詳細材質
ポリウレタン
材質ウレタン
ポリウレタン
チューブ色
その他
使用温度範囲(空気時) (℃)
-5::60
使用流体
空気
カットサービス対応
なし
最高使用圧力(空気時) (MPa)
0.8
材質証明書
対象
材質証明書：材質
ポリウレタン

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が15型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

色芯数	透明	青	ライトグリーン	緑
2	①	②	─	─
3	①	②	③	─
4	①	②	③	④

[ M ]材質ポリウレタン

規格表

型式	−	芯数	−	長さ
PUTMSP6	−	4	−	900

◼️芯（色）配列

2芯	3芯	4芯
12	123	34 12

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		芯数	呼び長さ	使用範囲長さ [ ! ](mm)	内径 (mm)	最小曲げ半径 [ ! ](mm)	D	L	A	B	￥基準単価/m	￥スライド単価/m
Type	外径(mm)	芯数	呼び長さ	使用範囲長さ [ ! ](mm)	内径 (mm)	最小曲げ半径 [ ! ](mm)	D	L	A	B	1本	2～4
PUTMSP	4	2	700	787	2	15	21	529	129	200	2,140	1,770
		3	800	885		15	27	594	194	200	3,200	2,640
		4	700	787		40	35	529	129	200	4,270	3,530
	6	2	900	985	4	25	38	595	195	200	3,310	2,760
		3	1100	1133		25	44	693	293	200	4,940	4,080
		4	900	985		65	56	595	195	200	6,340	5,390
	8	2	1200	1210	5	40	42	670	270	200	3,890	3,230
		3	1400	1413		40	50	805	405	200	5,550	4,720
		4	1200	1210		90	66	670	270	200	7,400	6,290
	10	2	1400	1417	6.5	55	52	739	339	200	6,320	5,270
		3	1600	1673		55	63	909	509	200	9,470	7,850
		4	1400	1417		160	83	739	339	200	13,630	11,290
	12	2	1700	1715	8	65	67	805	405	200	8,420	6,800
		3	1900	1920		65	84	1008	608	200	13,710	11,350
		4	1600	1615		230	108	805	405	200	19,020	16,170

[ ! ] 使用範囲長さとは、全長を伸ばしたときに使用出来る長さのことです。
[ ! ] 最小曲げ半径は両端ストレート部で曲げ操作を行う場合の数値です。

Type	PUTMSP
材質	ポリウレタン（多芯タイプ）
仕様流体	空気	真空
使用温度範囲	-5～60℃
破壊圧力	3.0MPa	―
最高使用圧力	0.8MPa	―
使用真空圧力	―	-100kPa
特長	・複動のシリンダなどへの複数の配管がすっきり　行えます。・それぞれのチューブは容易に剥離でき、その　まま継手に接続できます。

・その他チューブの機能一覧は>>こちらでご確認ください。

型番リスト

表示件数

型番

芯数

(本)

外径

(φ)

内径

(φ)

外径【区分】

内径【区分】

使用範囲長さ

(mm)

RoHS?

最小発注数量

2	4	2	～4	～2	787	10	1個
3	4	2	～4	～2	885	10	1個
4	4	2	～4	～2	787	10	1個
2	6	4	～6	～4	985	10	1個
3	6	4	～6	～4	1133	10	1個
4	6	4	～6	～4	985	10	1個
2	8	5	～8	～5	1210	10	1個
3	8	5	～8	～5	1413	10	1個
4	8	5	～8	～5	1210	10	1個
2	10	6.5	～10	～7	1417	10	1個
3	10	6.5	～10	～7	1673	10	1個
4	10	6.5	～10	～7	1417	10	1個
2	12	8	～15	～8	1715	10	1個
3	12	8	～15	～8	1920	10	1個
4	12	8	～15	～8	1615	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
3,730円 ( 4,103円 )	在庫品1日目当日出荷可能
4,980円 ( 5,478円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
5,760円 ( 6,336円 )	在庫品1日目当日出荷可能
7,390円 ( 8,129円 )	在庫品1日目当日出荷可能
4,530円 ( 4,983円 )	在庫品1日目当日出荷可能
6,470円 ( 7,117円 )	8日目
8,620円 ( 9,482円 )	在庫品1日目当日出荷可能
7,370円 ( 8,107円 )	在庫品1日目当日出荷可能
11,040円 ( 12,144円 )	8日目
15,900円 ( 17,490円 )	7日目
9,820円 ( 10,802円 )	在庫品1日目当日出荷可能
15,980円 ( 17,578円 )	在庫品1日目当日出荷可能
22,180円 ( 24,398円 )	在庫品1日目当日出荷可能

基本情報

【特長】・複動シリンダの複数配管が可能なマルチスパイラルチューブです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

●PUTMSP・PUVFN

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●PUTMF・PUTSP・PUTHSP・PUTS

日目出荷

●上記以外

日目出荷

●2日目・3日目共通

				ご注文締切
急	ストークT	当日出荷	600円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律810円

●PUTMF・PUTMFL・PUTMSP・PUTHSP

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜4	5〜
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

●上記以外

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜10	11〜
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
耐水性ポリウレタンチューブ
耐水性に優れたチューブです。
ミスミ
シリコンチューブ　10m/20m　（0.5m単位指定可能）
食品衛生法に適合したチューブです。
ミスミ
ふっ素樹脂チューブ
耐熱・耐寒性に優れたチューブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
