ミスミ

ふっ素ゴムチューブ　透明タイプ

ふっ素ゴムチューブ　透明タイプ

ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

平板吸着ハンド

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が16型番あります。
数量：

外形図・規格表


[ M ]材質：ふっ素ゴム


規格表

型式−長さ
PUTFB4
PUTFBL4		−
−		10
3.5
＜指定寸タイプ価格計算例＞
PUTFBL4-3.5の場合、基準単価/m=5,780円
→5,780x3.5=20,230円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式固定寸タイプ
長さ(m)		指定寸タイプ
長さ
(0.5m単位指定)		内径
(mm)		外径
精度
(mm)		最高
使用圧力
(MPa)		破壊
圧力
(MPa)		質量
(kg/m)		固定寸タイプ指定寸タイプ
￥基準単価¥スライド単価￥基準単価/m¥スライド単価/m
Type外径
(mm)		PUTFBPUTFBL1〜4本5〜101〜4本5〜10
PUTFB
(固定寸タイプ)

PUTFBL
(指定寸タイプ)		410 0.5〜 9.5
10.5〜19.5		2±0.150.2480.9930.01830,37027,3305,7805,200
2060,75054,670
61040.1490.5940.03051,37046,2309,1308,210
20102,75092,470
81060.090.3600.04272,00064,80012,88011,590
20144,000129,600
101080.0490.1950.05392,25083,02016,40014,760
20184,500166,050
[ ! ]曲げ半径のデータはご用意がございません。
TypePUTFB/PUTFBL
材質ふっ素ゴム
仕様流体油空気水薬品
使用温度範囲-20～180℃
破壊圧力サイズによって異なる。規格表参照
最高使用圧力サイズによって異なる。規格表参照
使用真空圧力―
特長・耐熱性・耐油性・耐候性・耐薬品性に優れて
　います。
・オゾン・光などの環境下でも優れた抵抗性を
　示します。
・その他チューブの機能一覧は>>こちらでご確認ください。
[ ! ]サンプルのご用意はございません。

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    PUTFB4-10
    PUTFB4-20
    PUTFB6-10
    PUTFB6-20
    PUTFB8-10
    PUTFB8-20
    PUTFB10-10
    PUTFB10-20
    PUTFBL4-[0.5-9.5/0.5]
    PUTFBL4-[10.5-19.5/0.5]
    PUTFBL6-[0.5-9.5/0.5]
    PUTFBL6-[10.5-19.5/0.5]
    PUTFBL8-[0.5-9.5/0.5]
    PUTFBL8-[10.5-19.5/0.5]
    PUTFBL10-[0.5-9.5/0.5]
    PUTFBL10-[10.5-19.5/0.5]

    外径

    (φ)

    内径

    (φ)

    外径【区分】

    内径【区分】

    長さ

    (m)

    最高使用圧力(空気時)

    (MPa)

    		最小発注数量
    4
    2
    ～4
    ～2
    10
    0.248
    1個
    4
    2
    ～4
    ～2
    20
    0.248
    1個
    6
    4
    ～6
    ～4
    10
    0.149
    1個
    6
    4
    ～6
    ～4
    20
    0.149
    1個
    8
    6
    ～8
    ～6
    10
    0.09
    1個
    8
    6
    ～8
    ～6
    20
    0.09
    1個
    10
    8
    ～10
    ～8
    10
    0.049
    1個
    10
    8
    ～10
    ～8
    20
    0.049
    1個
    4
    2
    ～4
    ～2
    0.5 ～ 9.5
    0.248
    1個
    4
    2
    ～4
    ～2
    10.5 ～ 19.5
    0.248
    1個
    6
    4
    ～6
    ～4
    0.5 ～ 9.5
    0.149
    1個
    6
    4
    ～6
    ～4
    10.5 ～ 19.5
    0.149
    1個
    8
    6
    ～8
    ～6
    0.5 ～ 9.5
    0.09
    1個
    8
    6
    ～8
    ～6
    10.5 ～ 19.5
    0.09
    1個
    10
    8
    ～10
    ～8
    0.5 ～ 9.5
    0.049
    1個
    10
    8
    ～10
    ～8
    10.5 ～ 19.5
    0.049
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    33,800円
    ( 37,180円 )
    3日目
    67,620円
    ( 74,382円 )
    3日目
    57,170円
    ( 62,887円 )
    3日目
    114,370円
    ( 125,807円 )
    3日目
    80,140円
    ( 88,154円 )
    3日目
    160,270円
    ( 176,297円 )
    3日目
    102,680円
    ( 112,948円 )
    3日目
    205,350円
    ( 225,885円 )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】・耐熱・耐油・耐候・耐薬品性などに優れたチューブです。

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    ●PUTFG・PUTC

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    ●上記以外

     3 日目出荷

    数量区分標準対応個別対応
    小口大口
    数　量1〜1011〜
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    ■特長：透明性が高く、耐薬品性に優れています。

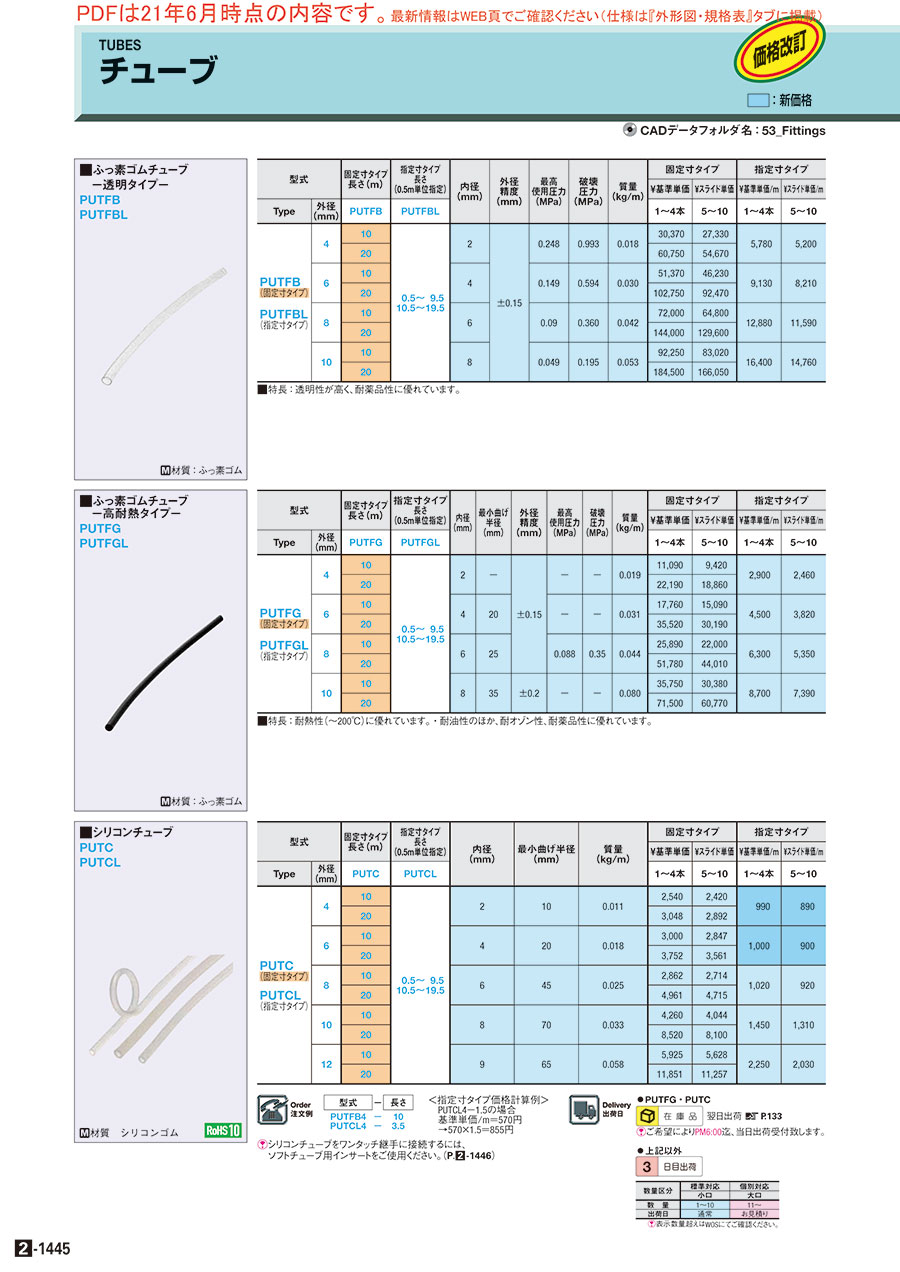

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1445

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
