ふっ素樹脂チューブ
- 特性・用途
- 耐食性・耐薬品 / 耐熱性
- 種類
- ストレート
- 材質
- ふっ素樹脂
- 詳細材質
- ふっ素樹脂(PFA)
- 材質 ふっ素樹脂
- ふっ素樹脂(PFA)
- チューブ色
- クリーム（透明）
- 使用温度範囲(空気時) (℃)
- -65::260
- 使用流体
- 水 / 空気
- カットサービス対応
- あり
- 材質証明書
- 対象
- 材質証明書：材質
- ふっ素樹脂(PFA)
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が24型番あります。

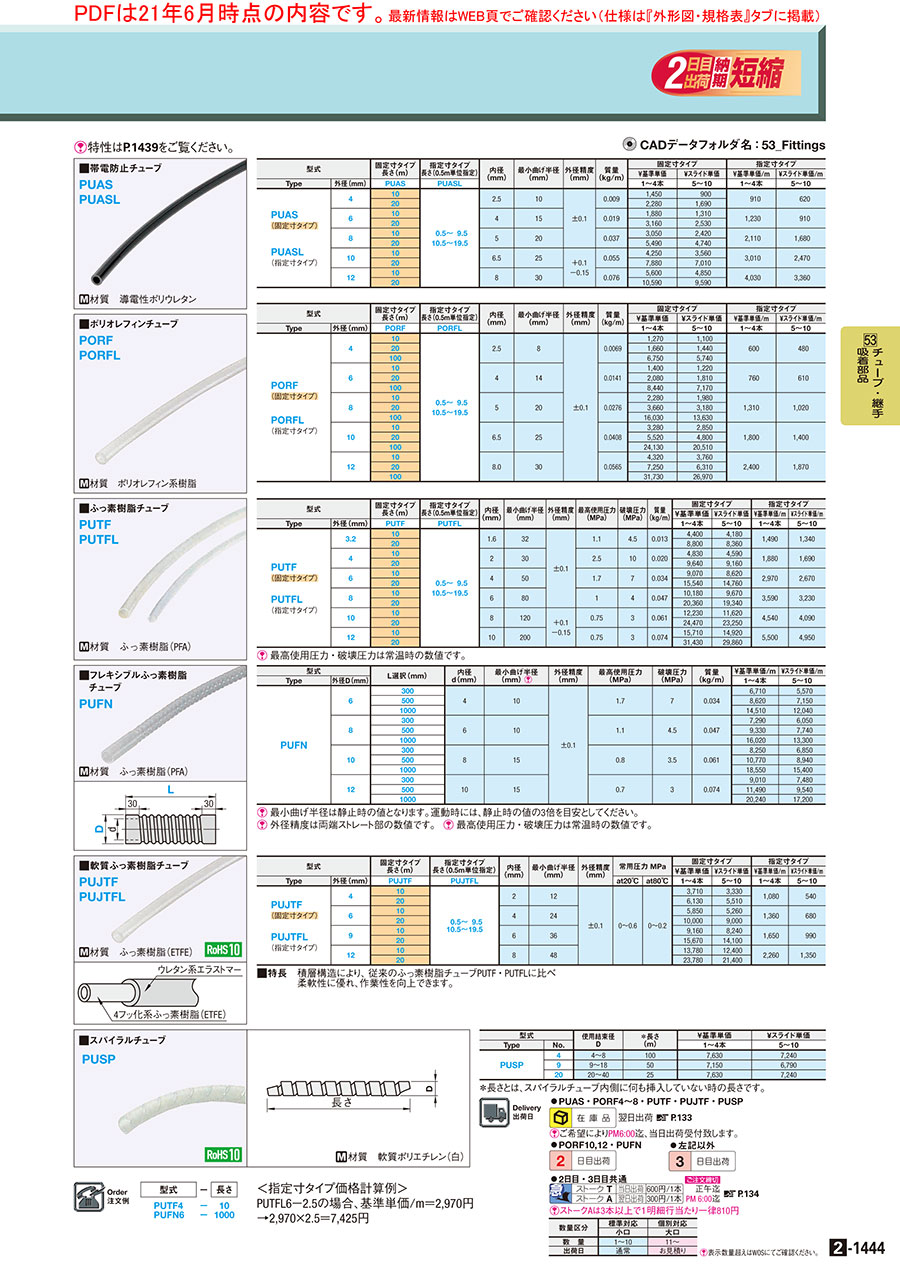

外形図・規格表
[ M ]材質 ふっ素樹脂（PFA）
＜指定寸タイプ価格計算例＞
PUTFL6−2.5の場合、基準単価/m＝2,970円
→2,970×2.5＝7,425円
・その他チューブの機能一覧は>>こちらでご確認ください。
規格表
| 型式 | − | 長さ |
| PUTF4 PUTFL6 | − − | 10 2.5 |
PUTFL6−2.5の場合、基準単価/m＝2,970円
→2,970×2.5＝7,425円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] 最高使用圧力・破壊圧力は常温時の数値です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 固定寸タイプ 長さ(m) | 指定寸タイプ 長さ(0.5m単位指定) | 内径 (mm) | 最小曲げ半径 (mm) | 外径精度 (mm) | 最高使用圧力 (MPa) | 破壊圧力 (MPa) | 質量 (kg/m) | 固定寸タイプ | 指定寸タイプ | |||
| ￥基準単価 | ¥スライド単価 | ￥基準単価/m | ¥スライド単価/m | ||||||||||
| Type | 外径(mm) | PUTF | PUTFL | 1〜4本 | 5〜10 | 1〜4本 | 5〜10 | ||||||
| PUTF (固定寸タイプ) PUTFL (指定寸タイプ) | 3.2 | 10 | 0.5〜 9.5 10.5〜19.5 | 1.6 | 32 | ±0.1 | 1.1 | 4.5 | 0.013 | 4,400 | 4,180 | 1,490 | 1,340 |
| 20 | 8,800 | 8,360 | |||||||||||
| 4 | 10 | 2 | 30 | 2.5 | 10 | 0.020 | 4,830 | 4,590 | 1,880 | 1,690 | |||
| 20 | 9,640 | 9,160 | |||||||||||
| 6 | 10 | 4 | 50 | 1.7 | 7 | 0.034 | 9,070 | 8,620 | 2,970 | 2,670 | |||
| 20 | 15,540 | 14,760 | |||||||||||
| 8 | 10 | 6 | 80 | 1 | 4 | 0.047 | 10,180 | 9,670 | 3,590 | 3,230 | |||
| 20 | 20,360 | 19,340 | |||||||||||
| 10 | 10 | 8 | 120 | ＋0.1 －0.15 | 0.75 | 3 | 0.061 | 12,230 | 11,620 | 4,540 | 4,090 | ||
| 20 | 24,470 | 23,250 | |||||||||||
| 12 | 10 | 10 | 200 | 0.75 | 3 | 0.074 | 15,710 | 14,920 | 5,500 | 4,950 | |||
| 20 | 31,430 | 29,860 | |||||||||||
| Type | PUTF/PUTFL | ||
| 材質 | ふっ素樹脂 | ||
| 仕様流体 | 空気 | 水 | 真空 |
| 使用温度範囲 | -65～260℃ | ||
| 破壊圧力 | サイズによって異なる。規格表参照 | ||
| 最高使用圧力 | サイズによって異なる。規格表参照 | ||
| 使用真空圧力 | ― | -100kPa | |
| 特長 | ・耐熱・耐寒性に優れています。 ・ほとんどの腐食性ガス、化学薬品、溶剤に対して 不活性です。 ・耐候性に優れ、経年変化がありません。 ・不燃性です。有害物質の溶出がありません。 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,590円 ( 6,149円 ) | 在庫品1日目当日出荷可能 |
11,200円 ( 12,320円 ) | 在庫品1日目当日出荷可能 |
6,140円 ( 6,754円 ) | 在庫品1日目当日出荷可能 |
12,260円 ( 13,486円 ) | 在庫品1日目当日出荷可能 |
11,530円 ( 12,683円 ) | 在庫品1日目当日出荷可能 |
19,760円 ( 21,736円 ) | 在庫品1日目当日出荷可能 |
12,950円 ( 14,245円 ) | 在庫品1日目当日出荷可能 |
25,900円 ( 28,490円 ) | 在庫品1日目当日出荷可能 |
15,550円 ( 17,105円 ) | 在庫品1日目当日出荷可能 |
31,130円 ( 34,243円 ) | 在庫品1日目当日出荷可能 |
19,980円 ( 21,978円 ) | 在庫品1日目当日出荷可能 |
39,980円 ( 43,978円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】・耐熱・耐寒性に優れたふっ素樹脂チューブになります。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
ふっ素樹脂チューブのレビュー
金型の冷却水の配管
5
5.02019/05/16
外径12ミリで内径10ミリが必要だったので、これに行きつきました。使用感はこらから様子見です。
2人が参考にしています。
冷却用
4
4.02023/06/27
冷却用に使用しました。
硬度もちょうどよく、使い勝手は良かったです。
0人が参考にしています。
冷却水の配管として
4
4.02022/09/01
冷却水の配管として使用しました。耐熱性があり重宝しています。使用感も問題なく使用できています。
0人が参考にしています。
冷却用
5
5.02022/07/08
使用中のものが劣化してきたので、この商品に交換しました。
やわらかい素材ですので接続もうまくいきました。
0人が参考にしています。
専用装置の部品
5
5.02022/02/21
今までは定尺を切って使っていて材料が残ってしまい勿体ないと思っていましたが長さがが指定できるので必要な寸法で購入出来て無...もっと読む
