メカニカル部品技術窓口
ソフトポリウレタンチューブ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が15型番あります。

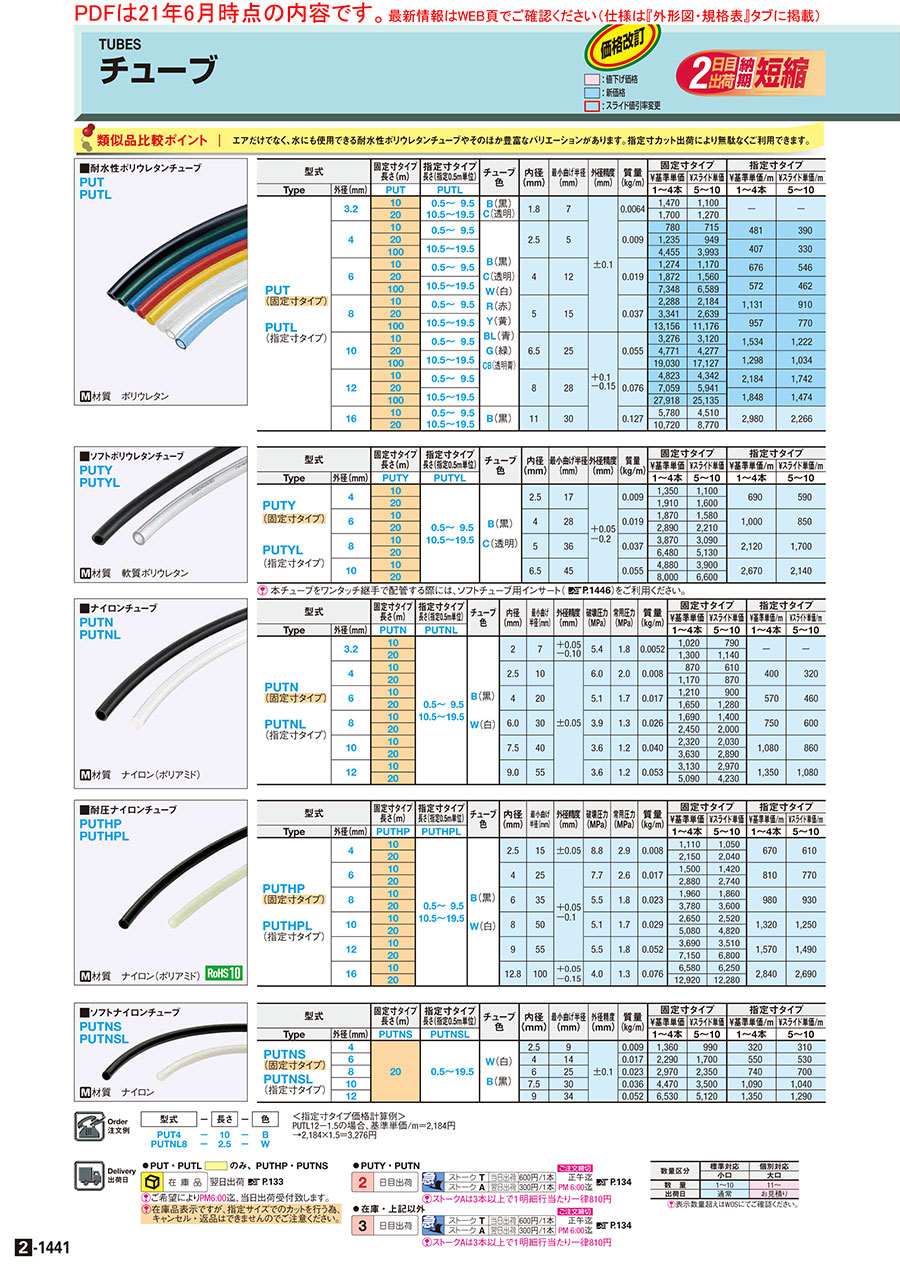

外形図・規格表
[ M ]材質 軟質ポリウレタン
＜指定寸タイプ価格計算例＞
PUTYL8-2.5の場合、基準単価/m=2,120円
→2,120x2.5=5,300円
・その他チューブの機能一覧は>>こちらでご確認ください。
規格表
| 型式 | − | 長さ | − | 色 |
| PUTY4 PUTYL8 | − − | 10 2.5 | − − | B C |
PUTYL8-2.5の場合、基準単価/m=2,120円
→2,120x2.5=5,300円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] 本チューブをワンタッチ継手で配管する際には、ソフトチューブ用インサート（ >>こちら）をご利用ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 固定寸タイプ 長さ(m) | 指定寸タイプ 長さ(指定0.5m単位) | チューブ 色 | 内径 (mm) | 最小曲げ半径(mm) | 外径精度(mm) | 質量 (kg/m) | 固定寸タイプ | 指定寸タイプ | |||
| ￥基準単価 | ¥スライド単価 | ￥基準単価/m | ¥スライド単価/m | |||||||||
| Type | 外径(mm) | PUTY | PUTYL | 1〜4本 | 5〜10 | 1〜4本 | 5〜10 | |||||
| PUTY (固定寸タイプ) PUTYL (指定寸タイプ) | 4 | 10 | 0.5〜 9.5 10.5〜19.5 | B(黒) C(透明) | 2.5 | 17 | ＋0.05 −0.2 | 0.009 | 1,350 | 1,100 | 690 | 590 |
| 20 | 1,910 | 1,600 | ||||||||||
| 6 | 10 | 4 | 28 | 0.019 | 1,870 | 1,580 | 1,000 | 850 | ||||
| 20 | 2,890 | 2,210 | ||||||||||
| 8 | 10 | 5 | 36 | 0.037 | 3,870 | 3,090 | 2,120 | 1,700 | ||||
| 20 | 6,480 | 5,130 | ||||||||||
| 10 | 10 | 6.5 | 45 | 0.055 | 4,880 | 3,900 | 2,670 | 2,140 | ||||
| 20 | 8,000 | 6,600 | ||||||||||
| Type | PUTY/PUTYL | |
| 材質 | 軟質ポリウレタン | |
| 仕様流体 | 空気 | 真空 |
| 使用温度範囲 | -5～60℃ | |
| 破壊圧力 | 1.7MPa | ― |
| 最高使用圧力 | 0.4MPa | ― |
| 使用真空圧力 | ― | -100kPa |
| 特長 | ・シリコンチューブの柔軟性に近く、ポリウレタン チューブより取り扱いが容易です。 ・機械的強度、特に耐摩耗性に優れています。 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】・耐磨耗性に優れたチューブです。【材質】・軟質ポリウレタン。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]ストークAは3本以上で１明細行当たり一律810円
[ ! ]ストークAは3本以上で１明細行当たり一律810円
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。
納期
●PUT・PUTL のみ、PUTHP・PUTNS
| 翌日出荷 >>こちら |
[ ! ]在庫品表示ですが、指定サイズのカットを行う為、
キャンセル・返品はできませんのでご注意ください。
●PUTY・PUTN
| 2 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークT | 当日出荷 | 600円/1本 | 正午迄 | >>こちら |
ストークA | 翌日出荷 | 300円/1本 | PM 6:00迄 |
●在庫・上記以外
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークT | 当日出荷 | 600円/1本 | 正午迄 | >>こちら |
ストークA | 翌日出荷 | 300円/1本 | PM 6:00迄 |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1〜10 | 11〜 |
| 出荷日 | 通常 | お見積り |
出荷日については、こちらをご覧ください。
商品担当おすすめ
ソフトポリウレタンチューブのレビュー
エアー配管に使用
3
3.02016/09/20
やわらかく、狭い空間での取り回しがしやすいですが、
高い圧力で使用（０．３～０．５Mpa以上）すると、チューブの膨張がか...もっと読む
5人が参考にしています。
エアーシリンダー駆動用に使用
3
3.02018/09/04
ワンタッチ継手に差し込んで使用していますが、継手が悪いのかホースが悪いのかは分かりませんが、非常に抜き難くく、抜けた後も...もっと読む
1人が参考にしています。
ロボットの外部配管
5
5.02021/10/27
ポリウレタンよりも柔軟でリーズナブルかと思い使ってみました。
期待通りで良かったです。
0人が参考にしています。
カスタム品の試作材料
5
5.02020/10/09
今回はちょっと特殊な使い方をしたのですが、比較的やわらかめの材質で加工しやすくてよかったです。
0人が参考にしています。
